ПМ210, ПЕ210, ПВ210 сетевые шлюзы

Наименование

ПМ210

ПЕ210

ПВ210

Тип подключения к сервису OwenCloud

GPRS (2G)

LTE (4G)*

Ethernet

Wi-Fi

Питание

Напряжение питания

• Пх210-230, ПМ210-230.4G*: ~85…264 В (номинальное ~230 В при 50 Гц)

• Пх210-24: =10…48 В (номинальное =24 В)

Потребляемая мощность

В режиме установки GSM-соединения

• ПМ210-230, ПМ210-230.4G*: 10 ВА
• ПМ210-24: 6 Вт

В режиме передачи данных:

• ПМ210-230, ПМ210-230.4G*: 5 ВА
• ПМ210-24: 4 Вт

• ПЕ210-230: 6 ВА
• ПЕ210-24: 6 Вт

• ПВ210-230: 6 ВА
• ПВ210-24: 6 Вт

Гальваническая изоляция по питанию

• Пх210-230: 2830 В, переменный ток (ГОСТ IEC 61131-2)
• Пх210-24: 1770 В, переменный ток (ГОСТ IEC 61131-2)

Гальваническая изоляция интерфейса

нет

Ethernet: 1100 В, переменный ток
(ГОСТ IEC 61131-2)

нет

Интерфейсы для подключения сетевых шлюзов к сервису OwenCloud

Интерфейс

GSM

GSM/LTE*

Ethernet 10/100 Mbit

Wi-Fi 802.11 b/g/n

Тип стандарта сотовой связи

2G

2G/4G*

Поддерживаемые протоколы

TCP, DNS

TCP, DNS, DHCP

TCP, DNS, DHCP

Тип идентификационного модуля абонента (количество)

SIM/USIM*** (1 шт.)

Стандарт

Micro SIM

Тип антенны

внешняя, разъем прибора SMA-F

внешняя, разъем прибора RP-SMA-F

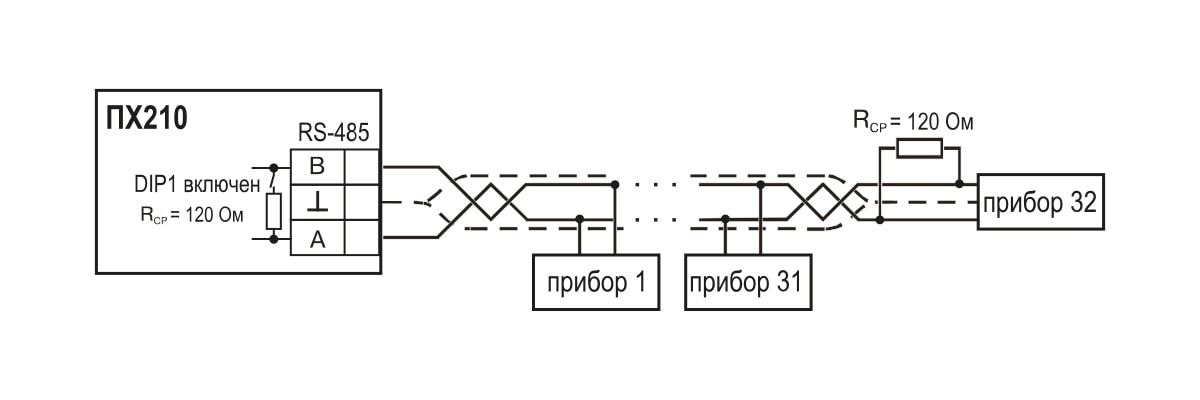

Интерфейс для подключения приборов к шлюзу

Интерфейс

RS-485

Поддерживаемые протоколы

Modbus RTU, Modbus ASCII, ОВЕН**

Скорость передачи данных

От 1200 до 115200 бит/с

Настройка сетевых шлюзов

SMS

USB 2.0 (MicroUSB),
Ethernet 10/100 Mbit

USB 2.0 (Micro-USB),

Wi-Fi 802.11 b/g/n

Условия эксплуатации

Температура окружающего воздуха

-40…+55 °С

Относительная влажность воздуха

не более 80 % (при +25 °С без конденсации влаги)

Атмосферное давление

Общие сведения

Габаритные размеры

55×100×58 мм (без антенны)

Степень защиты корпуса

IP20

Средний срок службы

10 лет

Масса, не более

ПРИМЕЧАНИЕ
* Шлюз ПМ210-230.4G – скоро в продаже.
** По протоколу ОВЕН можно подключиться только к тем устройствам, которые есть в библиотеке (см. руководство пользователя OwenCloud).
*** Для ПМ210-230.4G не допускается применение SIM-карт старого образца без поддержки 4G-интернета (выпуск до 2011 года).

Модификация

АНТ-1

АНТ-2

АНТ-3

АНТ-4

АНТ-5


Описание

Компактная штыревая антенна

Выносная компактная антенна на магнитной базе

Выносная антенна на липком основании

Выносная антивандальная антенна

Выносная портативная антенна на магнитной базе

Длина кабеля

-

2500 мм

3000 мм

2000 мм

3000 мм

Максимальная мощность

20 Вт

30 Вт

30 Вт

30 Вт

30 Вт

Усиление

1.0 дБ

3.0 дБ

2.5 дБ

2.5 дБ

7.0 дБ

Модификация


Комментарий

Длина

Удлинительный кабель КС10-Х

Разъем

SMA-F – SMA-M

3,0 м
