ТРМ1 одноканальный измеритель-регулятор с RS-485

Цена: по запросу

Наличие уточняйте

Сравнить

В избранное

Количество:

Добавить в корзину

Заказать звонок

E-mail: teplogazkip@mail.ru

local_shipping

уточняйте по телефону

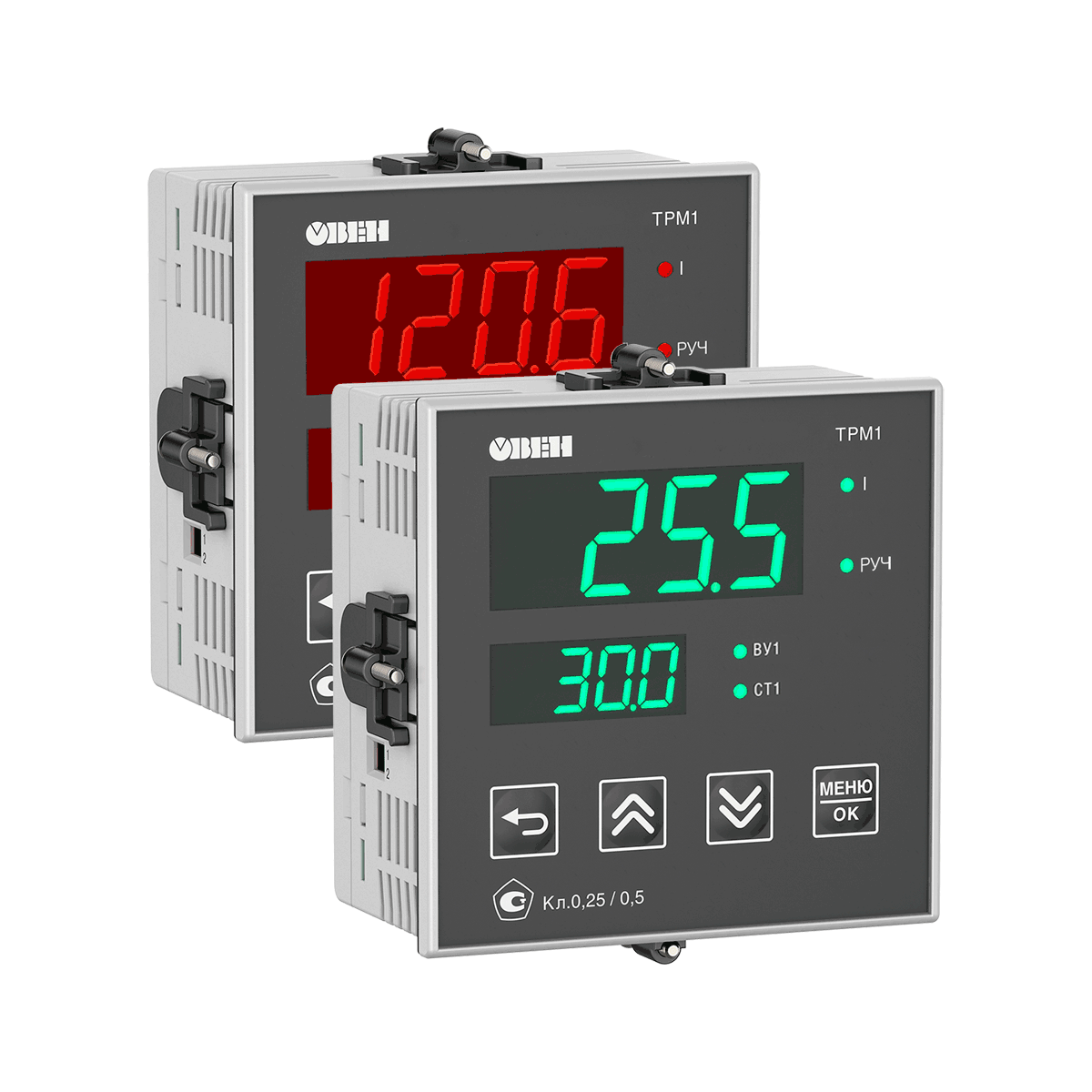

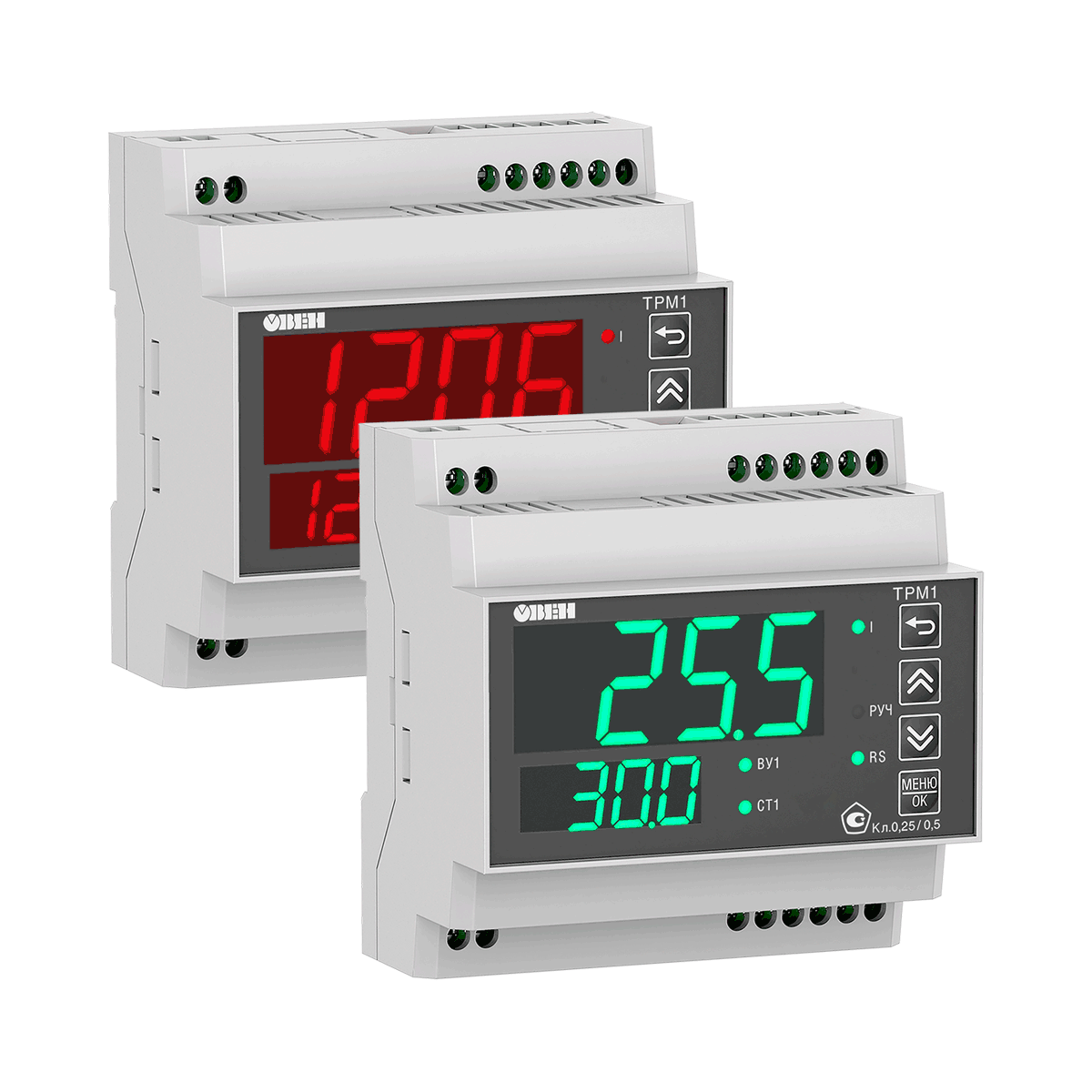

ТРМ1 У2 – промышленный терморегулятор, предназначенный для измерения, регистрации или автоматического регулирования температуры и других физических параметров по одному каналу.

Краткие характеристики:

Производитель:
Овен

Технические характеристики одноканального измерителя-регулятора с RS-485 ТРМ1 У2

Возможности регулятора

Измерение и регулирование физических величин по одному каналу.
Контроль обрыва связи с исполнительными механизмами.
Регистрация и управление исполнительными механизмами сигналом 4…20 мА или 0...10 В.
Сигнализация о выходе измеряемой величины за заданные пределы.
Ручной режим управления исполнительными механизмами.
Интеграция в систему диспетчеризации.

Преимущества

Простой и удобный монтаж кабельных линий, благодаря «лифтовому» механизму клеммных колодок.
Индикатор текущей измеренной температуры увеличен с 14 до 20 мм.
Подключение датчиков 4…20 мА упрощено. DIP-переключатель на боковой стороне прибора заменил монтаж внешнего шунтирующего резистора.
ТРМ1 контролирует обрыв линии связи с исполнительными механизмами – авария LBA.
Расширенный температурный диапазон позволяет обеспечить надлежащую работу прибора в суровых климатических условиях при температуре от -40 до +50 ⁰С
Перемещение по меню настроек стало еще проще, благодаря добавленной кнопке «Назад» на лицевую панель прибора.
Для проведения пуско-наладки в приборе реализована возможность управления исполнительными механизмами в ручном режиме.
Прибор оснащен интерфейсом RS-485, благодаря которому стало возможно включать регулятор в распределенные системы диспетчеризации.

Сравнительная таблица линеек

Отличительный критерий	ТРМ1.У	ТРМ1.У2
Корпус
Цифровой индикатор	Один	Два
Кнопки управления	Три	Четыре
Клеммная колодка	Лепестковая	Лифтовая
Высота индикатора	14 мм	20 мм
Монтаж в щит	Одна плоскость, штыревой зацеп	Одна или две плоскости, «трещетка»
Шунт для входных сигналов тока	Внешний	Встроенный
RS-485	Отсутствует	По заказу
Уплотнитель для обеспечения IP	Съемный	Встроенный
Корпусное исполнение Щ5, 48×48 мм	Нет	Есть
Ручной режим управления	Нет	Есть
Контроль аварии LBA	Нет	Есть
Исполнение на -40°С	Заказная позиция	Стандартная позиция

Технические характеристики

Характеристика		Значение
Напряжение питания
Напряжение питания переменного тока		~90…264 В (номинальное 230 В)
Напряжение постоянного тока		=21...120 В (номинальное 24 В)
Частота напряжения питания		50, 60 Гц
Потребляемая мощность		не более 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей		24 ± 2,4 В
Максимально допустимый ток источника питания		50 мА
Универсальный вход
Количество универсальных входов		1
Типы входных датчиков и сигналов		см. таблицу «Характеристики измерительных датчиков»
Время опроса входа		Не более 1 секунды
Предел основной приведенной погрешности измерения	- для термоэлектрических преобразователей с включенной компенсацией холодного спая	±0,5 %
	- для остальных видов датчиков	±0,25 %
Выходные устройства
Количество выходных устройств		1
Типы выходных устройств		Р, К, С, Т, И, У
Корпус
Щитовой Щ1		96×96×53, IP54 со стороны передней панели
Щитовой Щ2		96×48×100, IP54 со стороны передней панели
Щитовой Щ5		48×48×103, IP54 со стороны передней панели
Настенный Н		105×130×65, IP44
DIN-реечный		72×90×58, IP20
Условия эксплуатации
Температура окружающего воздуха		–40...+50 °С
Атмосферное давление		84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)		Не более 85 %

Характеристики измерительных датчиков

Обозначение	Тип датчика	Диапазон измерений	Разрешающая способность*
Термопреобразователи сопротивления
C 50	ТСМ (Cu50) W100=1.426	–50…+200 °С	0,1 °С
50 C	ТСМ (50М) W100=1.428	–200…+200 °С	0,1 °С
P 50	ТСП (Pt50) W100=1.385	–200…+850 °С	0,1 °С
50 P	ТСП (50П) W100=1.391	–240…+1100 °С	0,1 °С
C100	ТСМ (Cu100) W100=1.426	–50…+200 °С	0,1 °С
100C	ТСМ (100М) W100=1.428	–200…+200 °С	0,1 °С
P100	ТСП (Pt100) W100=1.385	–200…+850 °С	0,1 °С
100P	ТСП (100П) W100=1.391	–240…+1100 °С	0,1 °С
100n	ТСН (100Н) W100=1.617	–60…+180 °С	0,1 °С
C500	ТСМ (Cu500) W100=1.426	–50…+200 °С	0,1 °С
500C	ТСМ (500М) W100=1.428	–200…+200 °С	0,1 °С
P500	ТСП (Pt500) W100=1.385	–200…+850 °С	0,1 °С
500P	ТСП (500П) W100=1.391	–250…+1100 °С	0,1 °С
500n	ТСН (500Н) W100=1.617	–60…+180 °С	0,1 °С
C 1.0	ТСМ (Cu1000) W100=1.426	–50…+200 °С	0,1 °С
1.0 C	ТСМ (1000М) W100=1.428	–200…+200 °С	0,1 °С
P 1.0	ТСП (Pt1000) W100=1.385	–200…+850 °С	0,1 °С
1.0 P	ТСП (1000П) W100=1.391	–250…+1100 °С	0,1 °С
1.0 n	ТСН (1000Н) W100=1.617	–60…+180 °С	0,1 °С
C 53	ТСМ (53М) W100=1.426 (гр. 23)	–50…+200 °С	0,1 °С
Термоэлектрические преобразователи
tC. L	термопара ТХК (L)	–200…+800 °С	0,1 °С
tC. J	термопара ТЖК (J)	–200…+1200 °С	0,1 °С
tC. n	термопара ТНН (N)	–200…+1300 °С	0,2 °С
tC.HA	термопара ТХА (K)	–200…+1360 °С	0,2 °С
tC. S	термопара ТПП (S)	–50…+1750 °C	0,2 °С
tC. r	термопара ТПП (R)	–50…+1750 °C	0,2 °С
tC. b	термопара ТПР (В)	+200…+1800 °C	0,2 °С
tC.A1	термопара ТВР (А-1)	0…+2500 °С	0,4 °С
tC.A2	термопара ТВР (А-2)	0…+1800 °C	0,2 °С
tC.A3	термопара ТВР (А-3)	0…+1800 °C	0,2 °С
tC. t	термопара ТМК (Т)	–200…+400 °C	0,1 °С
tC.dL	Typ.L (DIN 43710)*	0…+900 °С	0,1 °С
tC.dK	Typ К (DIN 43710)**	-200… +900 °С	0,1 °С
tC. E	ТХКн (Е)	-200… +900 °С	0,1 °С
Пирометры
Plr.1	Пирометр РК-15	+400… +1500 °С	0,1 °С
Plr.2	Пирометр РК-20	+600… +2000 °С	0,1 °С
Plr.3	Пирометр РС-20	+900… +2000 °С	0,1 °С
Plr.4	Пирометр РС-25	+1200… +2500 °С	0,1 °С
Унифицированные сигналы
i 0.5	ток 0…5 мА	0…100 %	0,1 %
i 0.20	ток 0…20 мA	0…100 %	0,1 %
i 4.20	ток 4…20 мА	0…100 %	0,1 %
U -5.5	напряжение –50…+50 мВ	0…100 %	0,1 %
U 0.1	напряжение 0…1 В	0…100 %	0,1 %
* С учетом компенсации температуры от ДХС ** НСХ согласно DIN 43710

Характеристики выходных устройств

Обозначение	Тип выходного устройства (ВУ)	Электрические характеристики
Р	электромагнитное реле	Не более 8 А при 230 В 50...60 Гц, cos φ > 0,4
К	транзисторная оптопара n–p–n типа	Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
С	симисторная оптопара	Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	Нагрузка 100…1000 Ом, напряжение питания 12...30 В пост. тока
У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»	Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 15…32 В
Т	выход для управления твердотельным реле	Выходной ток не более 60 мА. Выходное напряжение высокого уровня – 3,9…6 В. Выходное напряжение низкого уровня – 0…0,7 В.
