УЗОТЭ-2У устройство защитного отключения трехфазного электродвигателя

Цена: 13020.00 р.

Наличие уточняйте

Сравнить

В избранное

Количество:

Добавить в корзину

Заказать звонок

E-mail: teplogazkip@mail.ru

local_shipping

уточняйте по телефону

Прибор ОВЕН УЗОТЭ-2У предназначен для защиты трехфазных асинхронных электродвигателей, работающих в тяжелых производственных условиях: при перегрузках, вызванных пониженным напряжением в сети, при повышенной влажности и температуре, высокой запыленности.

Краткие характеристики:

Производитель:
Овен

Технические характеристики ОВЕН УЗОТЭ-2У

Функциональные возможности

1) Защитное отключение управляющего пускателя или контактора при возникновении следующих аварийных ситуаций:

обрыв или перекос фазы питающей сети;
превышение током, потребляемым электродвигателем, номинального значения;
перегрев обмотки статора

2) Блокировка пуска электродвигателя при нарушении изоляции обмотки статора в начале работы

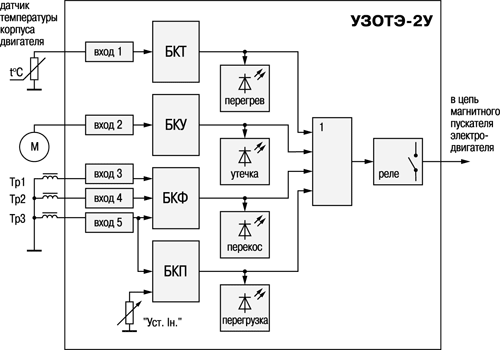

Функциональная схема прибора

ОВЕН УЗОТЭ-2У Функциональная схема

УЗОТЭ-2У включает в себя 4 блока контроля состояния электродвигателя:

блок контроля температуры корпуса двигателя (БКТ);
блок контроля тока утечки обмотки статора двигателя (БКУ);
блок контроля перекоса фаз (БКФ);
блок контроля тока, потребляемого двигателем (БКП).

Превышение уровня сигнала в любом из каналов контроля приводит к срабатыванию выходного реле и аварийному отключению электродвигателя.

Входные датчики
Для контроля за состоянием защищаемого электродвигателя УЗОТЭ-2У ко входам прибора подключаются датчики двух типов:

термопреобразователь сопротивления позисторного типа, предназначенный для контроля температуры корпуса электродвигателя (подключается ко входу 1, сигнал с которого обрабатывает БКТ);
трансформаторные датчики Тр1...Тр3, служащие для формирования сигнала, пропорционального току, потребляемому электродвигателем (подключаются ко входам 3–5, сигналы с которых обрабатываются БКФ и БКП).

Схема подключения ОВЕН УЗОТЭ-2У

ОВЕН УЗОТЭ-2У Схема подключения

Технические характеристики

Напряжение питания прибора	190...240 В
Потребляемая мощность	не более 5 Вт
Мощность защищаемого электродвигателя	1,6...160 кВт
Допустимый ток нагрузки на контактах встроенного э/м реле	1,5 (2,5) А при 220 В
Время подготовки устройства к работе	не более 10 с
Максимальная длина линии:
– между устройством и датчиком температуры (при сопротивлении линии не более 5 Ом)	не более 300 м
– между устройством и трансформаторными датчиками тока	не более 15 м
Температура защитного отключения электродвигателя	80...90 °С
Время срабатывания устройства:
– при обрыве фазы	4...12 с
– при перегрузке по току в 1,5 раза	30...60 с
– при перегрузке по току в 4 раза	8...24 с
Тип корпуса	настенный Н
Габаритные размеры корпуса	130×105×65 мм
Степень защиты корпуса	IP44

Условия эксплуатации

Температура окружающего воздуха	+5...+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 35 °С)	30...80 %
