ИСКРА барьер искрозащиты

Технические характеристики ОВЕН ИСКРА барьер искрозащиты

Барьеры искрозащиты ОВЕН ИСКРА применяются в системах регулирования, сигнализации и аварийной защиты на взрывопожароопасных участках, где могут присутствовать взрывоопасные смеси газов, паров, а также легковоспламеняющиеся и взрывчатые вещества (пыль, порошок).

Барьер ИСКРА относится к связанному электрооборудованию, реализует вид взрывозащиты «искробезопасная электрическая цепь» – i, сертифицирован на уровень взрывозащиты «особовзрывозащищенный» – a и категорию IIC в соответствии с ГОСТ Р 51330.10-99 (МЭК 600791496) и имеет маркировку взрывозащищенности [Exia IIС].

Барьер искрозащиты предназначен для защиты искробезопасных цепей при воздействии на барьер напряжения до 250 В и устанавливается вне взрывоопасной зоны с обязательным искрозащитным заземлением. Барьер относится к устройствам пассивного типа.

Функциональные возможности

• Ограничение напряжения и тока в цепи до искробезопасных значений при воздействии на барьер напряжения до 250 В
• Барьеры имеют икробезопасные цепи уровня «ia» (особовзрывобезопасные)
• Пригодны для наиболее взрывоопасных нерудничных сред, например – водород, ацетилен (группа IIC)
• Высокая надежность взрывозащиты, обеспеченная схемным решением:
• троирование полупроводниковых элементов, ограничивающих напряжение;
• двухступенчатая система «гашения» аварийного напряжения: первая ступень (на TVS-диодах) «срезает» мощные выбросы напряжения, вторая (на стабилитронах) – снижает напряжение до искробезопасного значения.


Барьеры ИСКРА выпускаются в трех модификациях для различных типов датчиков

1) ИСКРА-АТ.02 – барьер искрозащитыдля датчиков с выходным сигналом тока 0...5 мА, 0(4)...20 мА:

• широкий диапазон напряжений питания датчиков с выходным токовым сигналом (до 28 В);
• выдерживает кратковременное (до 1 мин) короткое замыкание на выходных клеммах без срабатывания предохранителей;
• не требует повторного выключения и включения питания в случае кратковременного короткого замыкания на выходных клеммах.

2) ИСКРА-ТП.02 – барьер искрозащитыдля термопар и датчиков с выходным сигналом

• напряжения –1...+1 В:
• возможность работы с источниками напряжения до 6 В.

3) ИСКРА-ТС.02 – барьер искрозащиты для термосопротивлений типа ТСМ/ТСП:

• низкая погрешность барьера (до 0,1 % от диапазона измерений) вследствие точного подбора сопротивлений резисторов и предохранителей;
• малое переходное сопротивление «кабель-барьер», обеспеченное соединением проводов «под винт».

Схемы подключения ИСКРА

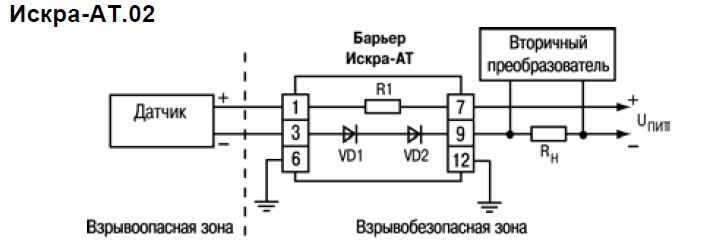

Схема подключения ИСКРА-АТ.02

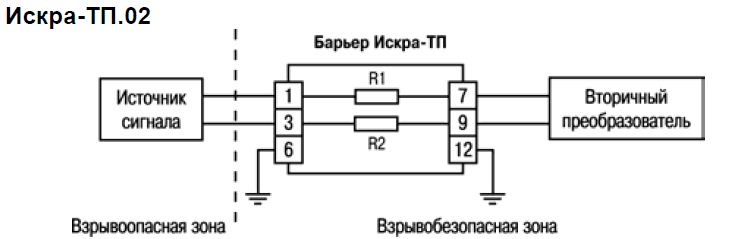

Схема подключения ИСКРА-ТП.02

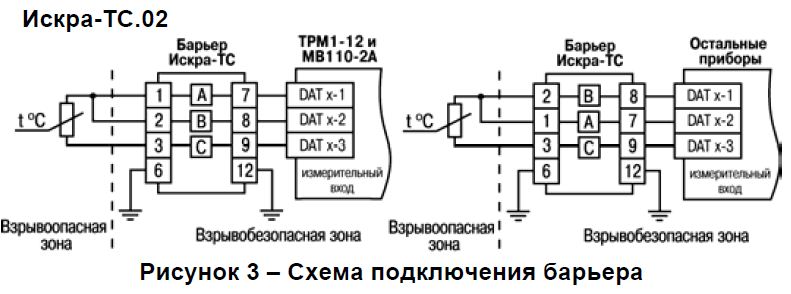

Схема подключения ИСКРА-ТС.02

Технические характеристики

Предел допустимой основной погрешности	не более 0,1 % от диапазона измерений*
Дополнительная температурная составляющая погрешности барьера при изменении температуры в диапазоне от +1 до +50 °С	не более 0,002 % на 1 °С от диапазона измерений
Тип корпуса	крепления на DIN-рейку 35 мм
Степень защиты корпуса	IP20
Габаритные размеры	110×76×27 мм
Масса барьера	не более 0,3 кг

Выходные искробезопасные параметры

Напряжение холостого хода U0, В	31,8	6,8	10,2
Ток короткого замыкания I0, мА	88	100	200
Максимальная внешняя емкость С0, мкФ	0,05	17,9	2,75
Максимальная внешняя индуктивность L0, мГн	0,1	0,15	3,0

Условия эксплуатации

Температура окружающего воздуха	+1...50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)	не более 80 %
