Промежуточные реле KIPPRIBOR в корпусе серии SR

Технические характеристики реле KIPPRIBOR серии SR

Основным достоинством промежуточных реле серии SR является оптимальное сочетание эксплуатационных параметров, таких как миниатюрность корпуса и высокая коммутационная способность контактов. Ширина реле серии SR, установленного в монтажную колодку PYF-011 не превышает 6,3 мм, а коммутационная способность контактов при этом составляет 6 А (по AC-1). Такое сочетание эксплуатационных параметров позволяет заменить промежуточными реле KIPPRIBOR серии SR большинство общепромышленных реле и реле в компактном корпусе, значительно сэкономив при этом пространство для монтажа.

Конструкция промежуточных реле серии SR позволяет осуществлять их монтаж двумя способами:

• Установка на ДИН-рейку при помощи монтажной колодки PYF-011.
• Непосредственная установка на печатную плату путем пайки.

Преимущества миниатюрных реле серии SR

• Ультракомпактные размеры реле и колодки позволяют экономить монтажное пространство в шкафу;
• Взаимозаменяемость реле SR с аналогичными реле импортных производителей (Schneider Electric: серия RSL1GB; Finder: серия 34.51; Phoenix Contact: серия REL-MR);
• Универсальный монтаж на ДИН-рейку и печатную плату расширяет сферы применения реле серии SR;
• Модуль индикации и защиты, встроенный в колодки PYF-011 избавляет от необходимости приобретать данные аксессуары за дополнительную плату.
• Наличие доп. аксессуаров обеспечивает удобство монтажа и идентификации реле в шкафу управления.

Модификации

Модификация реле	Характеристики
SR-203.D	24 VDC, 6 А при 250 VAC / 30 VDC
SR-204.D	60 VDC, 6 А при 250 VAC / 30 VDC

Технические характеристики

Характеристика	Значение
Время включения (при Uном.)	не более 8 мс
Время выключения (при Uном.)	не более 4 мс
Диапазон рабочих температур	–40...+85 °С
Относительная влажность	5%...88% RH
Атмосферное давление	86...106 кПа
Ударопрочность	5g (длительность полуволны синусоиды ударного импульса 11 мс)
Виброустойчивость	10…55 Гц (удвоенная амплитуда)
Масса	приблизительно 5 г
Электрические характеристики контактов
Номинальные ток и напряжение	6 А при 250 VAC / 30 VDC
Начальное сопротивление	не более 100 МОм
Материал	серебряный сплав (AgNi)
Электрический ресурс	не менее 105
Механический ресурс (при 300 вкл./мин)	не менее 107
Сопротивление пробоя между группами контактов	не менее 1000 В ~ в течение 1 минуты
Электротехнические характеристики катушки	Постоянный ток (DC)	Переменный ток (AC)
Номинальное напряжение питания Uном.	24 VDC	60 VDC
Напряжение включения (при 23 °С)	не менее 0,75 Uном.	не менее 0,8 Uном.
Напряжение выключения (при 23 °С)	не более 0,05 Uном.	не более 0,05 Uном.
Мощность	0,17 Вт	0,21 Вт
Сопротивление пробоя между катушкой и контактами	не менее 4000 В ~ в течение 1 мин.

Колодки для монтажа на DIN-рейку

3-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-011BE.24DC/24DC	3-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-011BE.230AC/60DC

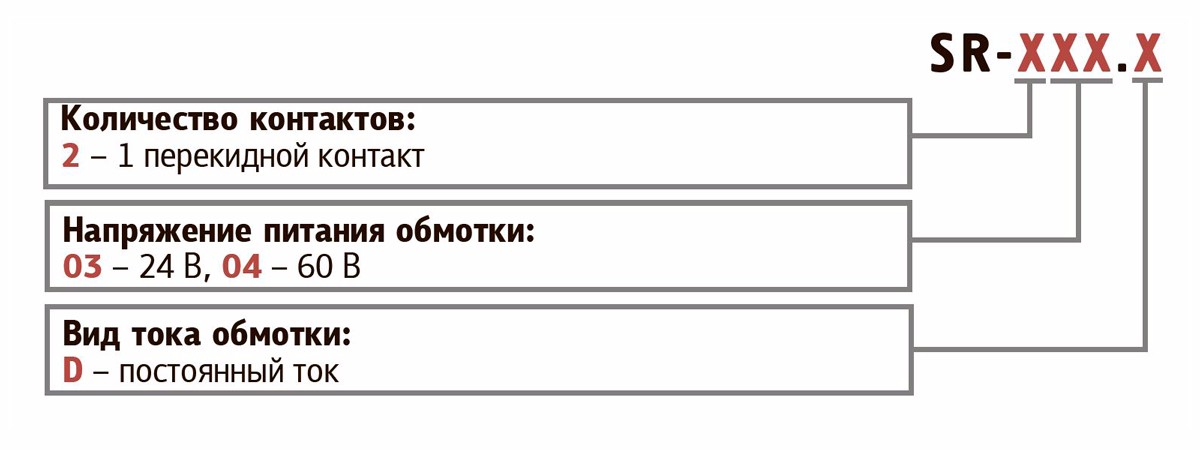

Обозначение модификаций

Обозначение модификаций

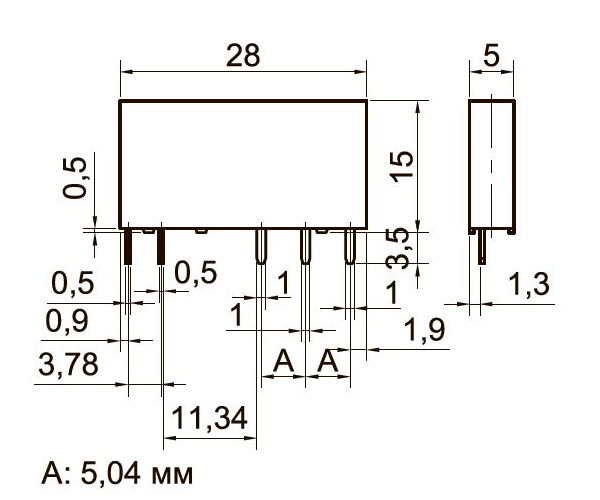

Габаритные размеры

Эскиз KIPPRIBOR серии SR

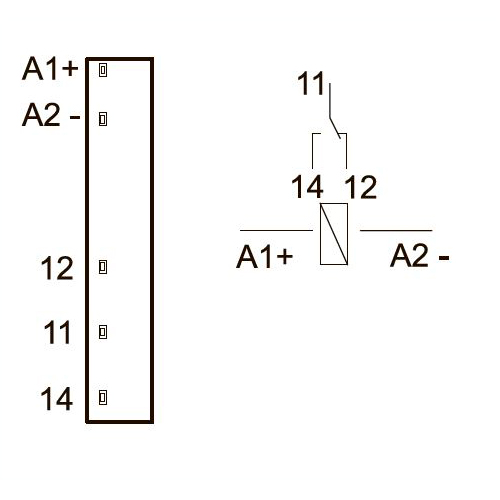

Схема подключения реле KIPPRIBOR серии SR

KIPPRIBOR серии SR
