Технические характеристики гермовводов MG (IP68) и PG (IP54)

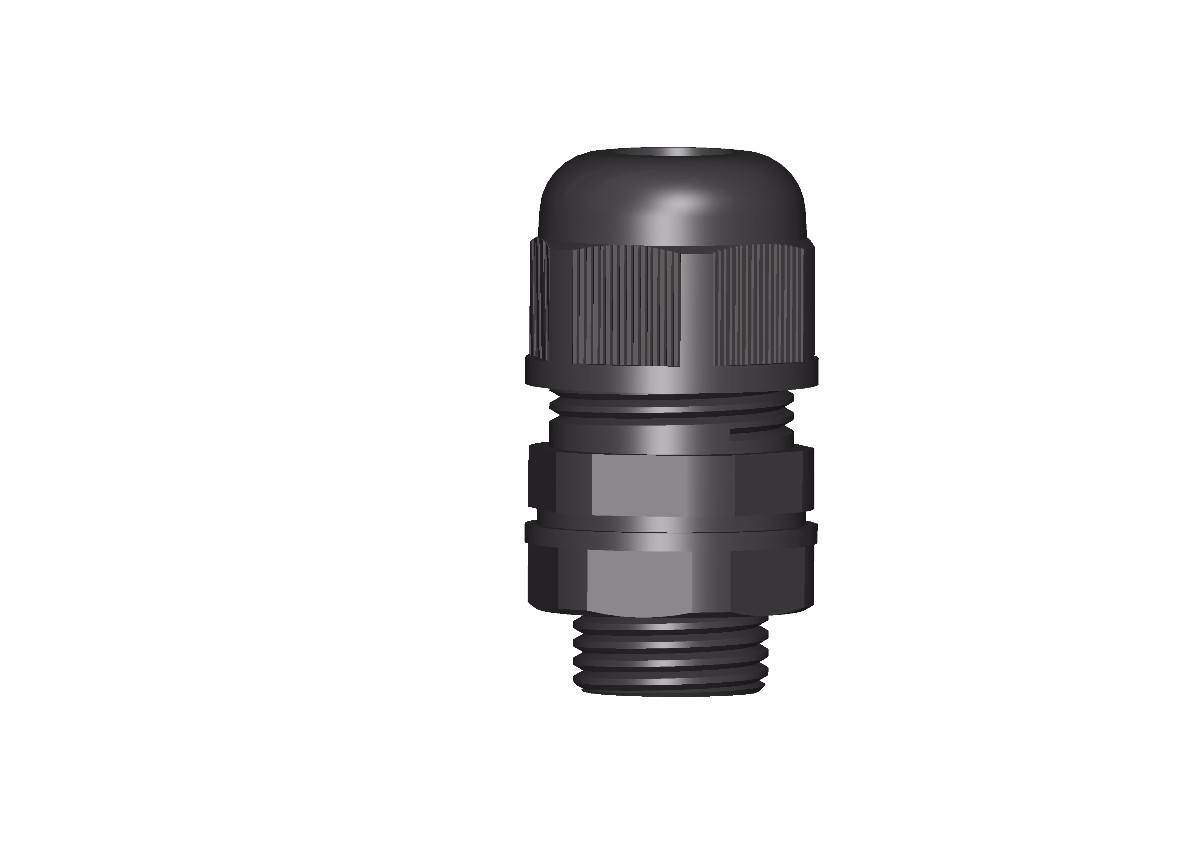

Вводы кабельные MG (IP68)
Кабельные вводы серии MG являются герметичными, пылевлагозащищенными, имеют степень защиты IP68. Устройство может работать при длительном погружении в воду на глубину более 1 м.
- Материал: первичный полиамид 66 (PA66);
- Допустимая температура при нахождении в статичном состоянии: -40°С+100°С;
- Рабочая температура: -35°С+80°С;
- Проходят тест на возгорание при 850°С;
- Степень защиты IP68;
- Цвет пластика - черный;
- Наличие мембраны и уплотнительного кольца.

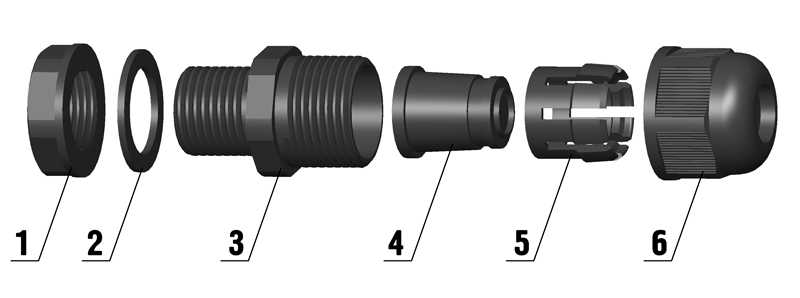

- фиксирующая гайка
- уплотнительное кольцо
- корпус кабельного ввода
- уплотнительный элемент с защитной мембраной
- муфта с прижимными лепестками
- гайка уплотнения
Герметизация обеспечивается упругими свойствами материала уплотнительных элементов и конструкцией зубчатой муфты (5). При навинчивании гайки уплотнения (6) на корпус кабельного ввода (3) лепестки зубчатой муфты (5) сжимаются, сдавливая уплотнитель (4) и плотно фиксируя кабель внутри кабельного ввода.
| Артикул | Количество в групповой упаковке, шт |
Диаметр подклю- чаемого кабеля, мм |
Диаметр отверстия в колпачке | Длина резьбы | Высота до поверхности установки | Диаметр резьбы | Размер под ключ | Отверстие под установку | Шаг резьбы |
| D, мм | GL, мм | H, мм | AG, мм | мм | мм | мм | |||
| MT-MG12 |
40 |
4,5-8 | 8,4+0,3 | 9 | 27 | 12 | 17 | 12-12,3 | 1,5 |
| MT-MG16 | 40 | 6-10 | 10+0,3 | 15 | 32 | 16 | 22 | 16-16,3 | 1,5 |
| MT-MG20 | 40 | 9-14 | 14+0,3 | 15 | 37 | 20 | 26 | 20-20,3 | 1,5 |
| MT-MG25 | 20 | 13-18 | 18+0,3 | 15 | 38 | 25 | 32 | 25-25,3 | 1,5 |
| MT-MG32 | 20 | 18-25 | 25,2+0,3 | 15 | 40 | 32 | 41 | 32-32,3 | 1,5 |
| MT-MG40 | 10 | 24-30 | 30,2+0,3 | 20 | 46 | 40 | 50 | 40-40,3 | 1,5 |
| MT-MG50 | 10 | 30-40 | 40,1+0,3 | 23 | 55 | 50 | 60 | 50-50,3 | 1,5 |
| MT-MG63 | 5 | 40-50 | 50+0,3 | 24 | 60 | 63 | 73 | 60-60,3 | 1,5 |
Минимальная кратность заказа, 1шт.

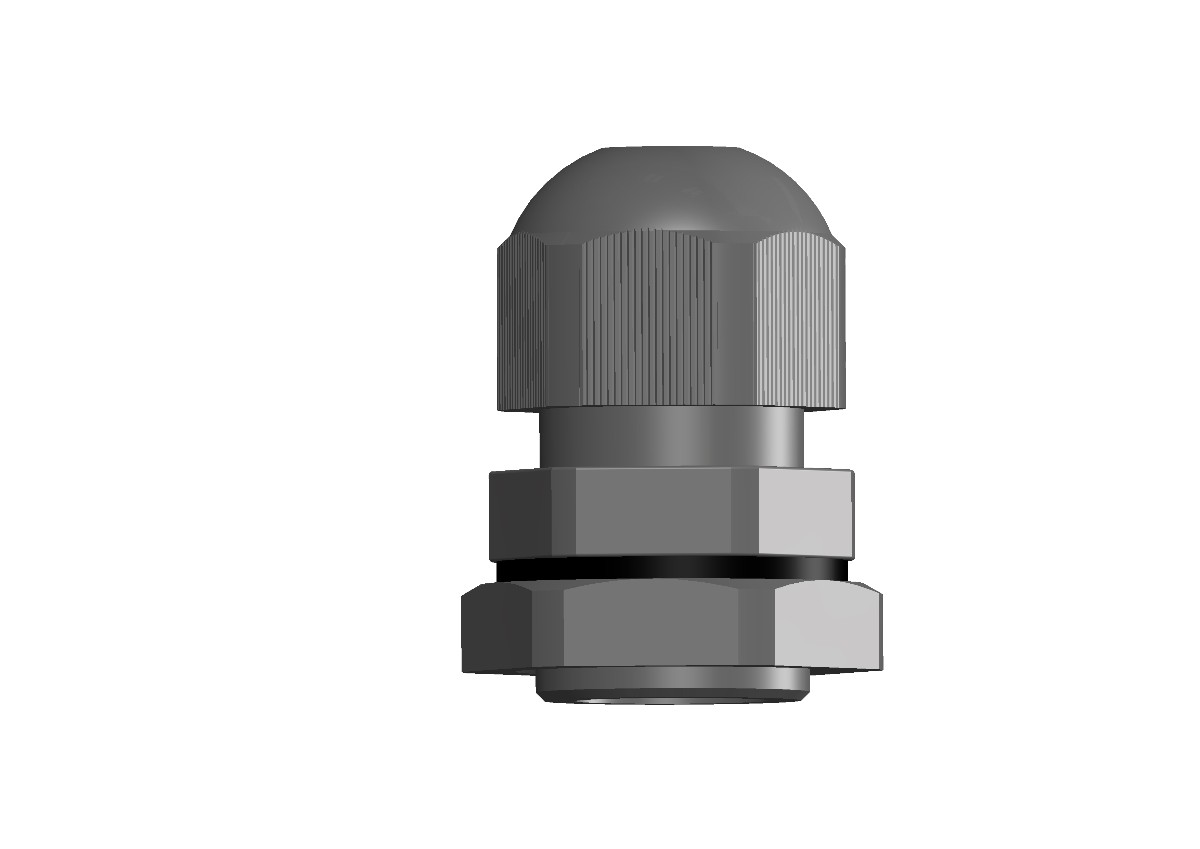

Вводы кабельные PG (IP54)
Кабельные вводы PG имеют степень защиты IP54. Некоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства. Защита от брызг, падающих в любом направлении.
- Материал: первичный полиамид 66 (PA66);
- Допустимая температура при нахождении в статичном состоянии: -40°С+100°С;
- Рабочая температура: -35°С+80°С;
- Проходят тест на возгорание при 850°С;
- Степень защиты IP54;
- Цвет пластика - серый;
- Наличие мембраны и уплотнительного кольца.

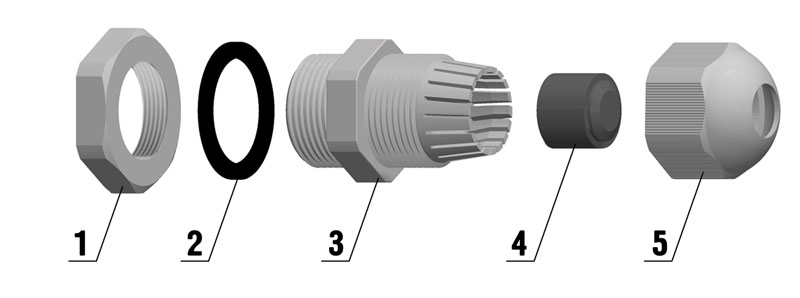

- фиксирующая гайка
- уплотнительное кольцо
- корпус кабельного ввода
- уплотнительный элемент с защитной мембраной
- гайка уплотнения
| Артикул | Количество в групповой упаковке, шт | Диаметр подключаемого кабеля, мм | Диаметр отверстия в колпачке | Длина резьбы | Высота до поверхности установки | Диаметр резьбы | Размер под ключ | Отверстие под установку |
| D, мм | GL, мм | H, мм | AG, мм | мм | мм | |||
| MT-PG7 | 40 | 3-6,5 | 6,5+0,3 | 8 | 22 | 12,5 | 15 | 12,5-12,8 |
| MT-PG9 | 40 | 4-8 | 8,4+0,3 | 8,2 | 24 | 15,2 | 19 | 15,2-15,5 |
| MT-PG11 | 40 | 5-10 | 10+0,3 | 8,6 | 26 | 18,6 | 22 | 18,6-18,9 |
| MT-PG135 | 40 | 6,7-12 | 12,2+0,3 | 9 | 27 | 20,4 | 24 | 20,4-20,7 |
| MT-PG16 | 40 | 10,2-14 | 14+0,3 | 10 | 29 | 22,5 | 27 | 22,5-22,8 |
| MT-PG19 | 40 | 12-15 | 15,8+0,3 | 10 | 30 | 23,9 | 27 | 23,9-24,2 |
| MT-PG21 | 20 | 13-18 | 18+0,3 | 10 | 35 | 28,3 | 33 | 28,3-28,6 |
| MT-PG25 | 20 | 15-21 | 21,2+0,3 | 11 | 33 | 30 | 35 | 30-30,3 |
| MT-PG29 | 10 | 18,5-25 | 25,2+0,3 | 12 | 40 | 37 | 42 | 37-37,3 |
| MT-PG36 | 10 | 23-32 | 32,6+0,3 | 14 | 48 | 47 | 53 | 47-47,3 |
| MT-PG42 | 10 | 32,7-38 | 38,5+0,3 | 14 | 50 | 54 | 60 | 54-54,3 |
| MT-PG48 | 5 | 37-44 | 44+0,3 | 16,6 | 51 | 59,3 | 65 | 59,3-59,6 |
