Винтовые клеммы MTU
Винтовые клеммы MTU
Количество:
E-mail: teplogazkip@mail.ru
уточняйте по телефону
уточняйте по телефону
Краткие характеристики:
Производитель:
Овен
Технические характеристики винтовых клемм MTU
- обеспечивают решения для медных проводников сечением от 2,5 мм2 до 10 мм2;
-
изготовлены из высококачественных материалов;
-
имеют одинаковые габаритные размеры для всех сечений, кроме ширины, которая зависит от сечения
выбираемого проводника.
- обладает отличными механическими свойствами;
- характеризуется высокой диэлектрической прочностью;
- устойчив к воздействию масел, жиров, спиртов;
- не содержит галогенов и других вредных веществ.
- универсальное для DIN-реек 35 мм и G-образных 32 мм;
- несимметричное для защиты от неправильной установки;
- гарантирует надежную фиксацию.
- подпружиненная гильза из стали с антикоррозийным покрытием предотвращает ослабление контакта в процессе эксплуатации;
- электрическая соединительная шина из луженой латуни с насечками для увеличения пятна контакта;
- винты из стали с антикоррозийным покрытием позволяют создавать высокое усилие зажима провода.

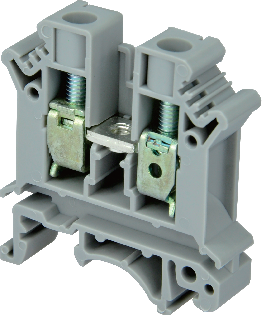

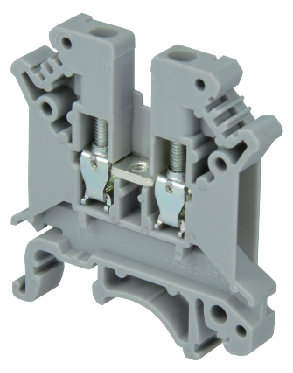

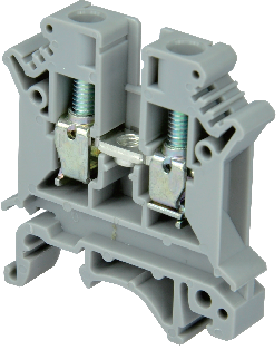

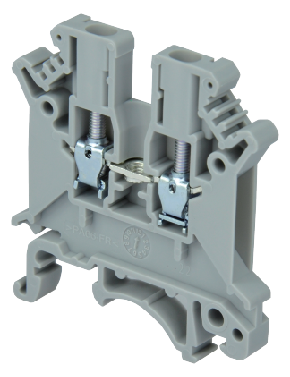

Клеммы винтовые проходные
|
Наименование |
Цвет |
Артикул для заказа |
||||
|
|
|
|
|||
| Клемма проходная винтовая | серый | MTU-2.5 | MTU-4 | MTU-6 | MTU-10 | |
| синий | MTU-2.5BL | MTU-4BL | MTU-6BL | MTU-10BL | ||
| красный | MTU-2.5RD | MTU-4RD | MTU-6RD | MTU-10RD | ||
| Технические характеристики: | ||||||
| Расчетное сечение | мм² | 2,5 | 4 | 6 | 10 | |
| Расчетное напряжение / Номинальный ток | В/А | 800 / 24 | 800 / 32 | 800 / 41 | 800 / 57 | |
| Длина/Ширина/Высота | мм | 42,5 / 5,2 / 47 | 42,5 / 6,2 / 47 | 42,5 / 8,2 / 47 | 42,5 /10,2 / 47 | |
| Диапазон сечений | AWG | 20 - 12 | 20 - 10 | 16 - 8 | 16 - 6 | |
| Максимальный ток | А | 32 | 41 | 57 | 76 | |
| Пиковое (импульсное) напряжение (изоляции) | кВ | 8 | ||||
| Категория загрязненности | 3 | |||||
| Стандарт | IEC 60947-7-1 | |||||
| Длина снятия изоляции | мм | 8 | 8 | 10 | 10 | |
| Тип винтов | M2.5 | M3 | M4 | M4 | ||
| Момент затяжки мин/макс | Нм | 0,6-0,8 | 0,6-0,8 | 1,5-1,8 | 1,5-1,8 | |
| Одножильное/ многожильное подключение | мм² | 0,2…4 / 0,2…2,5 | 0,2…6 / 0,2…4 | 0,2…10 / 0,2…6 | 0,5…16 / 0,5…10 | |
| Многожильное подключение с наконечником НШВИ | мм² | 0,2…1,5 | 0,2…2,5 | 0,2…6 | 0,5…10 | |
| Материал изоляции | PA66 | |||||
| Упаковка | шт | 25 | 25 | 25 | 20 | |
Клеммы винтовые многовыводные
|
Наименование |
Цвет |

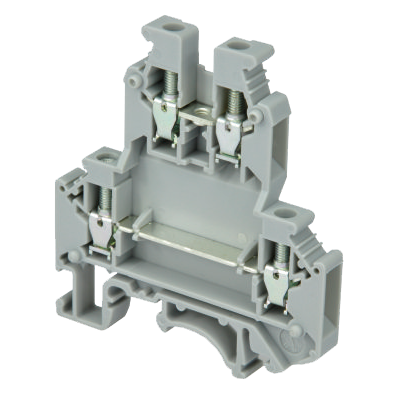

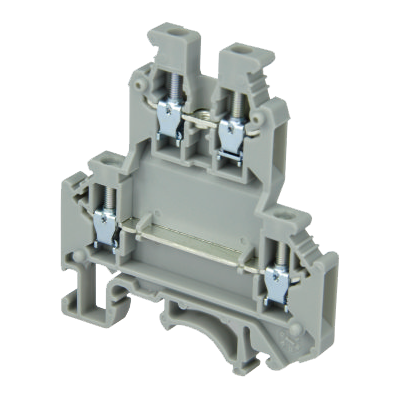

Клемма двухуровневая |

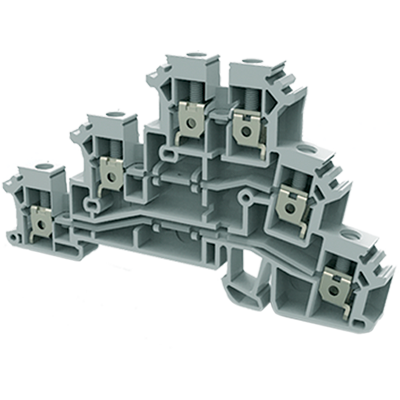

Клемма двухуровневая | Клемма трехуровневая |
|
|
|
|
|
|
| Артикул для заказа | ||||
| серый | MTU-D2.5 | MTU-D4 | MTU-TR2.5 | |
| Технические характеристики: | ||||
| Расчетное сечение | мм² | 2,5 | 4 | 2,5 |
| Расчетное напряжение / Номинальный ток | В/А | 500 / 24 | 500 / 32 | 250 / 24 |
| Длина/Высота/Ширина | мм | 56,4 / 62 / 5,2 | 56,4 / 62 / 6,2 | 85 / 49 / 6 |
| Диапазон сечений | AWG | 20 - 12 | 20 - 10 | 20-12 |
| Максимальный ток | А | 32 | 41 | 24 |
| Пиковое (импульсное) напряжение (изоляции) | кВ | 6 | 6 | 4 |
| Категория загрязненности | 3 | |||
| Стандарт | IEC 60947-7-1 | |||
| Длина снятия изоляции | мм | 8 | 8 | 7 |
| Тип винтов | M3 | M3 | M2.5 | |
| Одножильное/ многожильное подключение | мм² | 0,2…4 / 0,2…2,5 | 0,2…4 / 0,2…2,5 | 0,5...4 / 1,5...4 |
| Многожильное подключение с наконечником НШВИ | мм² | 0,25…1,5 | 0,25…2,5 | 0,5...2,5 |
| Материал изоляции | PA66 | |||
| Упаковка | шт | 20 | 15 | 10 |
|
Наименование |
Цвет |

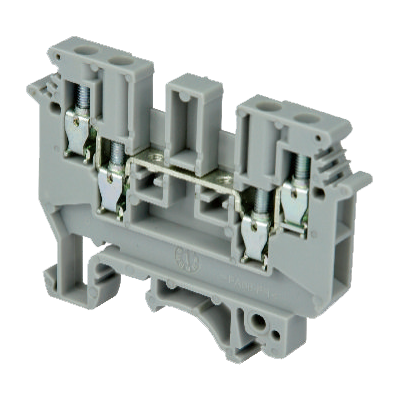

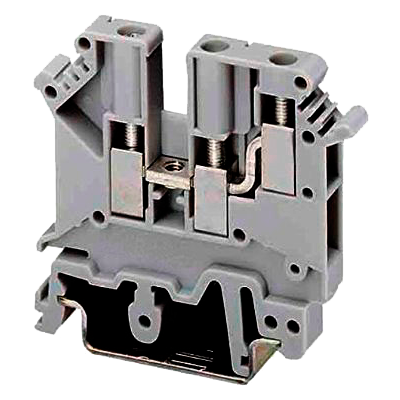

Клемма трехпроводная | Клемма четырехпроводная | Клемма четырехпроводная |
|
|
|
|
|
|
| Артикул для заказа | ||||
| серый |
MTU-TO4 |
MTU-FO2.5 | MTU-FO4 | |
| Технические характеристики: | ||||
| Расчетное сечение | мм² |
4 |
2,5 | 4 |
| Расчетное напряжение / Номинальный ток | В/А |
500 / 32 |
500 / 24 | 690 / 32 |
| Длина/Высота/Ширина | мм |
50,3 / 47,4 / 6,2 |
63,5 / 47 / 5,2 | 63,5 / 47 / 6,2 |
| Диапазон сечений | AWG |
20-10 |
20-12 | 20-10 |
| Максимальный ток | А |
41 |
32 | 41 |
| Пиковое (импульсное) напряжение (изоляции) | кВ |
8 |
8 | 8 |
| Категория загрязненности | 3 | |||
| Стандарт | IEC 60947-7-1 | |||
| Длина снятия изоляции | мм | 8 | 8 | 8 |
| Тип винтов |
M3 |
M2.5 | M3 | |
| Одножильное/ многожильное подключение | мм² | 0,2…6 / 0,2…4 | 0,2…4 / 0,2…2,5 | 0,2…6 / 0,2…4 |
| Многожильное подключение с наконечником НШВИ | мм² |
0,25…2,5 |
0,25…1,5 | 0,25…2,5 |
| Материал изоляции | PA66 | |||
| Упаковка | шт |
15 |
20 | 15 |
Клеммы винтовые «Земля»
|
Наименование |
Цвет |
Артикул для заказа |
|||
|
|
|
|
||
|
Клемма винтовые «Земля» |
Желто-зеленый | MTU-2.5PE | MTU-4PE | MTU-6PE | MTU-10PE |
|
Технические характеристики: |
|||||
|
Расчетное сечение |
мм2 | 82,5 | 4 | 6 | 10 |
|
Длина/Ширина/Высота |
мм |
42,5/ 5,2 / 47 | 42,5/ 6,2 / 47 | 42,5/ 8,2 / 47 | 42,5/10,2/47 |
|
Диапазон сечений |
AWG |
20 - 12 | 20 - 10 | 16 - 8 | 16 - 6 |
|
Пиковое (импульсное) напряжение (изоляции)/ Категория загрязненности |
кВ/- |
8/3 | |||
|
Стандарт |
|
IEC 60947-7-2 | |||
|
Длина снятия изоляции |
мм |
8 | 9 | 10 | 10 |
|
Тип винтов |
|
M3 | M3 | M4 | M4 |
|
Крепежный винт, тип |
|
M2,5 | M3 | M4 | M4 |
|
Момент затяжки крепежного винта мин/макс |
Нм |
0,5-0,6 | 0,6-0,8 | 1,5-1,8 | 1,5-1,8 |
|
Момент затяжки мин/макс |
Нм |
0,6 / 0,8 | 0,6 / 0,8 | 1,5 / 1,8 | 1,5 / 1,8 |
|
Одножильное/ многожильное подключение |
мм2 |
0,2…4/0,2…2,5 | 0,2…6/0,2…4 | 0,2…10/0,2…6 | 0,5…16/0,5…10 |
|
Многожильное подключение с наконечником НШВИ |
мм2 |
0,2…1,5 | 0,2…2,5 | 0,2…6 | 0,5…6 |
|
Материал изоляции |
PA66 | ||||
|
Упаковка, шт. |
25 | 25 | 25 | 20 | |
Клеммы с держателем предохранителя, с ножевым размыкателем
|
Наименование |
Цвет |

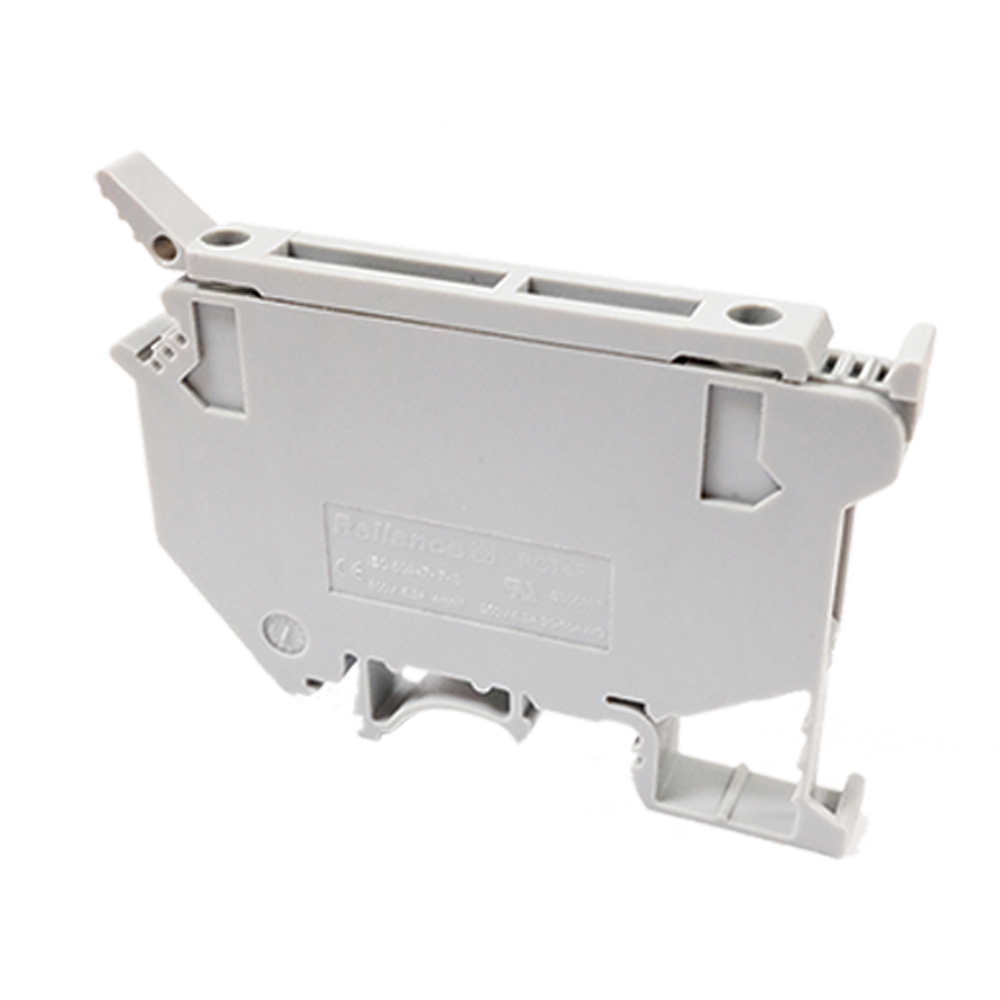

Клемма с держателем предохранителя |
Клемма с держателем предохранителя и индикацией 24 В |
Клемма с держателем предохранителя и индикацией 220 В |

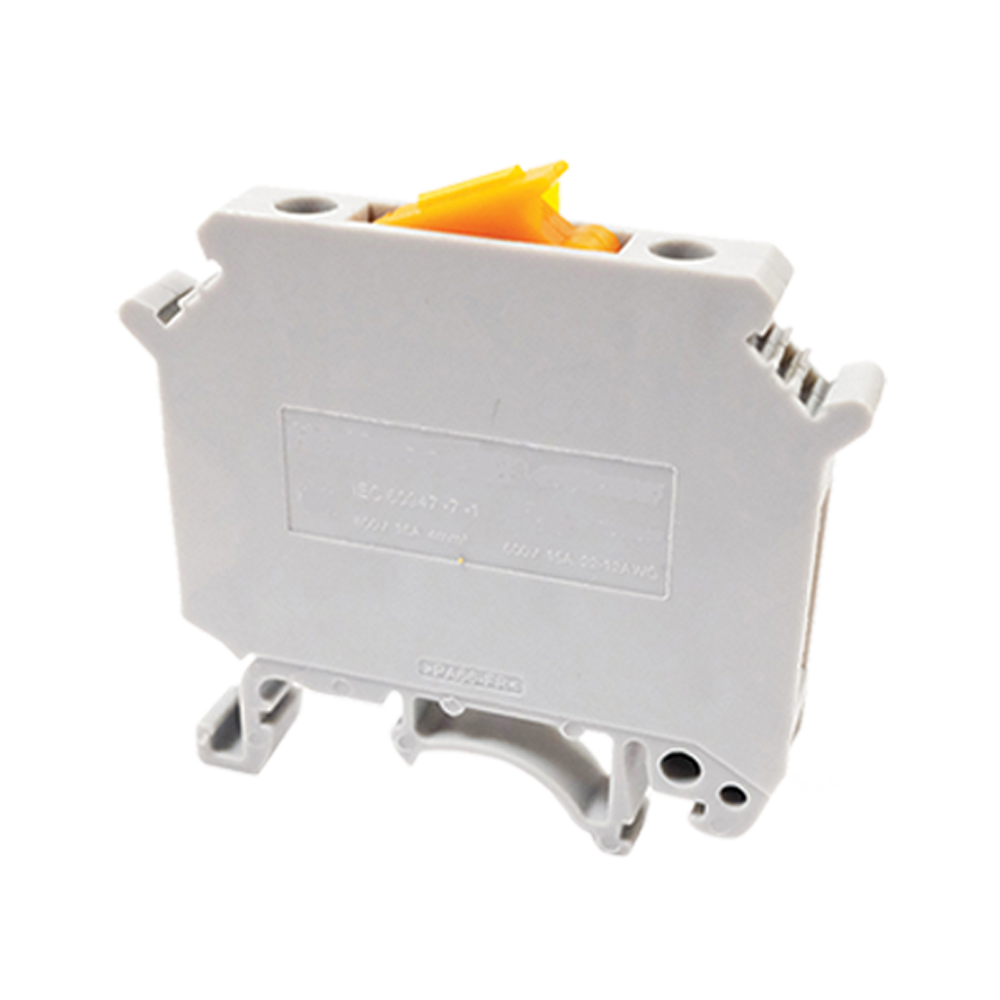

Клемма с ножевым размыкателем |
|
|
|
|
|
|
|
||
|
Артикул для заказа |
||||||
|
Технические характеристики: |
серый |
MTU-4F |
MTU-4F24 |
MTU-4F220 |
MTU-4KS |
|
|
Расчетное сечение |
мм² |
4 |
4 |
4 |
4 |
|
|
Расчетное напряжение / Номинальный ток |
В/А |
800/6,3 |
24/6,3 |
220/6,3 |
800/16 |
|
|
Длина/Высота/Ширина |
мм |
72,5/56,5/8,2 |
72,5/56,5/8,2 |
72,5/56,5/8,2 |
51/58,5/6,2 |
|
|
Диапазон сечений |
AWG |
20-10 |
20-10 |
20-10 |
20-10 |
|
|
Максимальный ток |
А |
6,3 |
6,3 |
6,3 |
16 |
|
|
Пиковое (импульсное) напряжение (изоляции) |
кВ |
6 |
6 |
6 |
8 |
|
|
Категория загрязненности |
|
3 |
3 |
3 |
3 |
|
|
Стандарт |
|
IEC 60947-7-1 |
||||
|
Длина снятия изоляции |
мм |
11 |
11 |
11 |
8 |
|
|
Тип винтов |
|
M3 |
M3 |
M3 |
M3 |
|
|
Одножильное/ многожильное подключение |
мм² |
0,2…4 / 0,2…4 |
0,2…4 / 0,2…4 |
0,2…4 / 0,2…4 |
0,2…4 / 0,2…4 |
|
|
Многожильное подключение с наконечником НШВИ |
мм² |
0,2…4 |
0,2…4 |
0,2…4 |
0,5…2,5 |
|
|
Материал изоляции |
|
PA66 |
PA66 |
PA66 |
PA66 |
|
|
Упаковка |
шт |
10 |
10 |
10 |
20 |
|
Аксессуары
|
Аксессуары |
Упаковка, шт. |
для клемм MTU- |
|||||||||
|
2.5 2.5BL 2.5RD |
D2.5 |
FO2.5 |
4 4BL 4RD |
D4 |
FO4 |
TO4 |
6 6BL 6RD |
10 10BL 10RD |
|||
|
Артикул для заказа |
|||||||||||
|

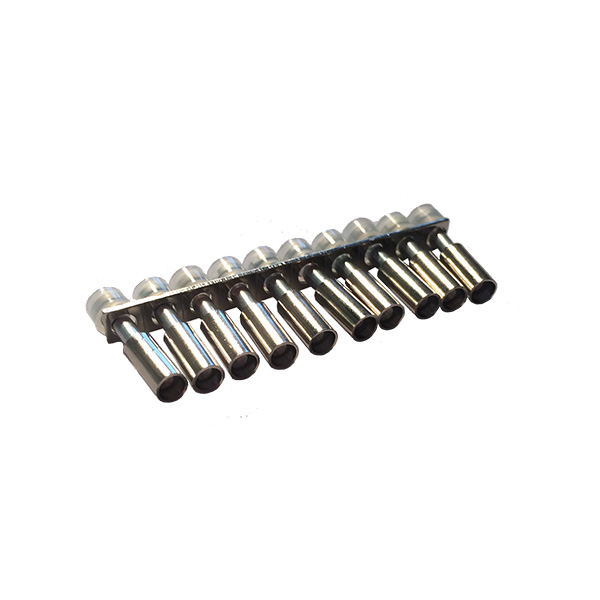

Блок перемычек |
10 | 2-конт. | MTU-J225 | MTU-J24 | MTU-J26 | MTU-J210 | |||||
| 10 | 3-конт. | MTU-J325 | MTU-J34 | MTU-J36 | MTU-J310 | ||||||
| 10 | 10-конт. | MTU-J1025 | MTU-J104 | MTU-J106 | MTU-J1010 | ||||||
|

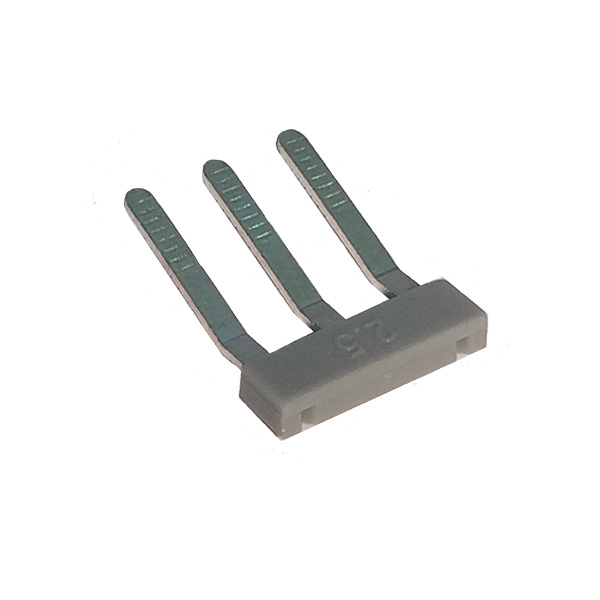

Мостик гребенчатый |
10 | 2-конт. | MTU-B225 | MTU-B24 | MTU-B26 | MTU-B210 | |||||
| 10 | 3-конт. | MTU-B325 | MTU-B34 | MTU-B36 | MTU-B310 | ||||||
|

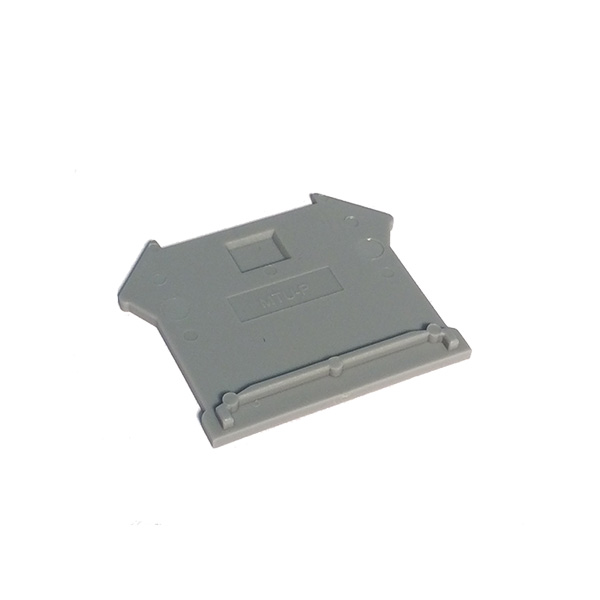

Заглушка торцевая |
20 | серая | MTU-P | MTU-PD | MTU-PFO | MTU-P | MTU-PD | MTU-PFO | MTU-PTO | MTU-P | MTU-P |
| 20 | синяя | MTU-PBL | - | - | MTU-PBL | - | - | - | MTU-PBL | MTU-PBL | |
|
Фиксатор торцевой на DIN-рейку |
20 | MTU-S1 | MTU-S1 | MTU-S1 | MTU-S1 | ||||||
|

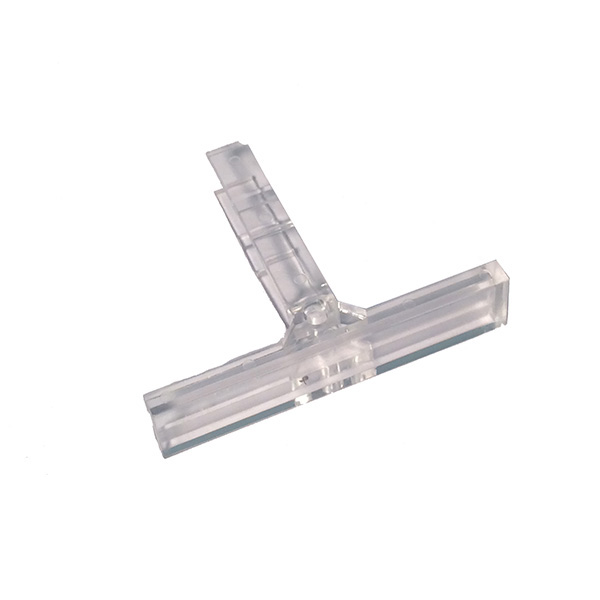

Держатель маркировки для торцевого фиксатора MTU-S1 |
10 | MTU-S2 | MTU-S2 | MTU-S2 | MTU-S2 | ||||||
|

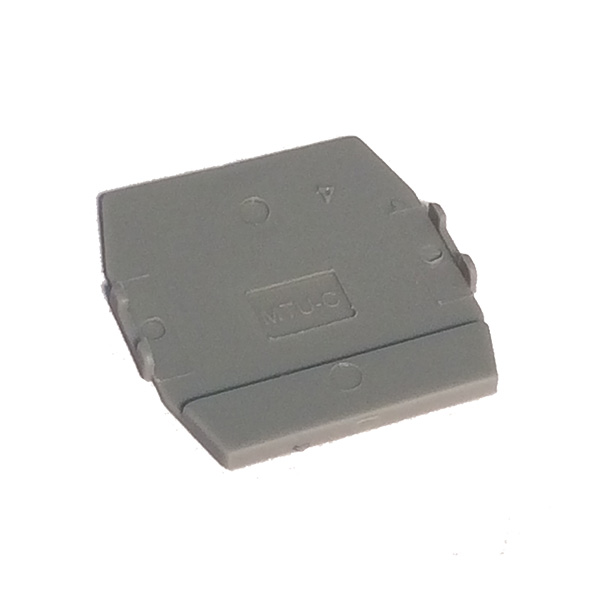

Разделитель полюсов |
25 | MTU-C | - | - | MTU-C | - | - | MTU-C | MTU-C | MTU-C | |
Маркировка для винтовых клемм
Горизонтальное расположение символов. Высота маркировочной площадки 8 мм.
|
Аксессуары |
для клемм MTU-2.5/2.5BL/2.5RD/D2.5/FO2.5 ширина 5 мм |
для клемм MTU-4/4BL/4RD/D4/FO4/TO4 ширина 6 мм |
для клемм MTU-6/6BL/6RD ширина 8 мм |
для клемм MTU-10/10BL/10RD ширина 10 мм |
| Артикул для заказа | ||||
|

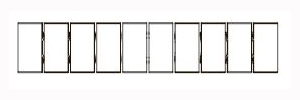

10 лент пустая |
MTU-2.5MC | MTU-4MC | MTU-6MC | MTU-10MC |
|

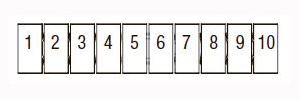

10 лент от 1 до 10 |
MTU-2.5M110 | MTU-4M110 | MTU-6M110 | MTU-10M110 |
|
10 лент от 11 до 20 |
MTU-2.5M1120 | MTU-4M1120 | MTU-6M1120 | MTU-10M1120 |
|
10 лент от 21 до 30 |
MTU-2.5M2130 | MTU-4M2130 | MTU-6M2130 | MTU-10M2130 |
|
10 лент от 31 до 40 |
MTU-2.5M3140 | MTU-4M3140 | MTU-6M3140 | MTU-10M3140 |
|

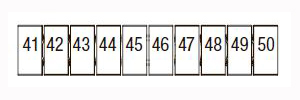

10 лент от 41 до 50 |
MTU-2.5M4150 | MTU-4M4150 | MTU-6M4150 | MTU-10M4150 |
|

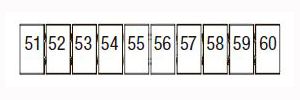

10 лент от 51 до 60 |
MTU-2.5M5160 | MTU-4M5160 | MTU-6M5160 | MTU-10M5160 |
|

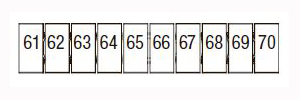

10 лент от 61 до 70 |
MTU-2.5M6170 | MTU-4M6170 | MTU-6M6170 | MTU-10M6170 |
|

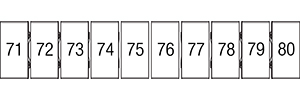

10 лент от 71 до 80 |
MTU-2.5M7180 | MTU-4M7180 | MTU-6M7180 | MTU-10M7180 |
|

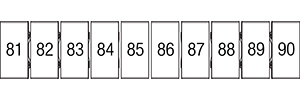

10 лент от 81 до 90 |
MTU-2.5M8190 | MTU-4M8190 | MTU-6M8190 | MTU-10M8190 |
|

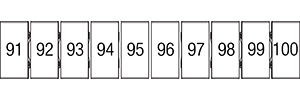

10 лент от 91 до 100 |
MTU-2.5M91100 | MTU-4M91100 | MTU-6M91100 | MTU-10M91100 |
|

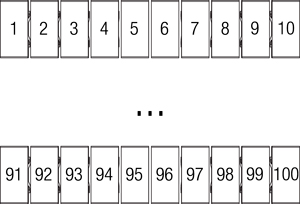

от 1 до 100 |
MTU-2.5M1100 | MTU-4M1100 | MTU-6M1100 | MTU-10M1100 |
|

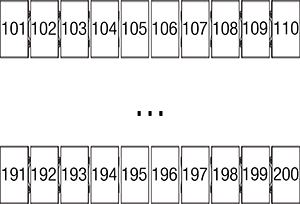

от 101 до 200 |
MTU-2.5M101200 | MTU-4M101200 | MTU-6M101200 | MTU-10M101200 |
|

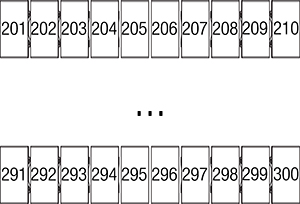

от 201 до 300 |
MTU-2.5M201300 | MTU-4M201300 | MTU-6M201300 | MTU-10M201300 |
|
10 лент символы L1, L2,L3, N, PE |
MTU-2.5ML | MTU-4ML | MTU-6ML | MTU-10ML |
|
Общее количество маркировочных площадок |
100 шт | |||
Отгрузка доступна
Для расчета цены выберите параметр:
-
2.5Клеммы винтовые проходные серый, сечение 2.5
-
2.5BLКлеммы винтовые проходные синий, сечение 2,5
-
2.5RDКлеммы винтовые проходные красный, сечение 2,5
-
4Клеммы винтовые проходные серый, сечение 4
-
4BLКлеммы винтовые проходные синий, сечение 4
-
4RDКлеммы винтовые проходные красный, сечение 4
-
6Клеммы винтовые проходные серый, сечение 6
-
6BLКлеммы винтовые проходные синий, сечение 6
-
6RDКлеммы винтовые проходные красный, сечение 6
-
10Клеммы винтовые проходные серый, сечение 10
-
10BLКлеммы винтовые проходные синий, сечение 10
-
10RDКлеммы винтовые проходные красный, сечение 10
-
D2.5Клеммы винтовые многовыводные серый, сечение 2,5
-
D4Клеммы винтовые многовыводные серый, сечение 4
-
TR2.5Клеммы винтовые многовыводные серый, сечение 2,5
-
TO4Клеммы винтовые многовыводные серый, сечение 4
-
FO2.5Клеммы винтовые многовыводные серый, сечение 2.5
-
FO4Клеммы винтовые многовыводные серый, сечение 4
-
2.5PEКлеммы винтовые «Земля» Желто-зеленый, сечение 2,5
-
4PEКлеммы винтовые «Земля» Желто-зеленый, сечение 4
-
6PEКлеммы винтовые «Земля» Желто-зеленый, сечение 6
-
10PEКлеммы винтовые «Земля» Желто-зеленый, сечение 10
-
4FКлеммы с держателем предохранителя, с ножевым размыкателем серый, сечение 4
-
4F24Клеммы с держателем предохранителя, с ножевым размыкателем серый, сечение 4
-
4F220Клеммы с держателем предохранителя, с ножевым размыкателем серый, сечение 4
-
4KSКлеммы с держателем предохранителя, с ножевым размыкателем серый, сечение 4
-
J225Блок перемычек 2-конт.
-
J325Блок перемычек 3-конт.
-
J1025Блок перемычек 10-конт.
-
J24Блок перемычек 2-конт.
-
J34Блок перемычек 3-конт.
-
J104Блок перемычек 10-конт.
-
J26Блок перемычек 2-конт.
-
J36Блок перемычек 3-конт.
-
J106Блок перемычек 10-конт.
-
J210Блок перемычек 2-конт.
-
J310Блок перемычек 3-конт.
-
J1010Блок перемычек 10-конт.
-
B225Мостик гребенчатый 2-конт.
-
B325Мостик гребенчатый 3-конт.
-
B24Мостик гребенчатый 2-конт.
-
B34Мостик гребенчатый 3-конт.
-
B26Мостик гребенчатый 2-конт.
-
B36Мостик гребенчатый 3-конт.
-
B210Мостик гребенчатый 2-конт.
-
B310Мостик гребенчатый 3-конт.
-
PЗаглушка торцевая серая
-
PDЗаглушка торцевая серая
-
PFOЗаглушка торцевая серая
-
PBLЗаглушка торцевая синяя
-
S1Фиксатор торцевой на DIN-рейку
-
S2Держатель маркировки для торцевого фиксатора
-
CРазделитель полюсов
-
2.5MCМаркировка для винтовых клемм, 10 лент пустая
-
4MCМаркировка для винтовых клемм, 10 лент пустая
-
6MCМаркировка для винтовых клемм, 10 лент пустая
-
10MCМаркировка для винтовых клемм, 10 лент пустая
-
2.5M110Маркировка для винтовых клемм, 10 лент от 1 до 10
Отгрузка доступна
Популярные товары
