Цифровые индикаторы МТ22 выполнены в компактном корпусе для установки в отверстие 22 мм, применяются для отображения действующих значений напряжения и тока. Используются в качестве альтернативы светосигнальным лампам 22 мм при контроле питания и нагрузки в шкафах автоматики или распределительных шкафах.
Краткие характеристики:
Производитель:
Овен
Технические характеристики Цифровые индикаторы напряжения и тока MT22
Преимущества:
- Широкий диапазон напряжения питания 20…500 В АС.
- Монтаж в отверстие 22 мм.
- 5 цветов индикации.
- Размер символа 11 мм.
- Трансформатор тока до 100 А в комплекте
- Срок службы 30 000 часов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Степень защиты |
IP40 – индикаторы напряжения IP54 – индикаторы напряжения и тока |
| Напряжение питания (AC) | 20…500 В / 50…500 В (питание от измеряемого напряжения) |
| Диапазон измеряемых напряжений (АС) | 20…500 В |
| Диапазон измеряемых токов | 0…100 А |
| Диапазон рабочих температур | -25…+55 С |
| Температура хранения | -40…+70 С |
| Относительная влажность воздуха | <90 % |
| Яркость |
100 кд/м2 |
| Материал корпуса | PBT (полибутилентерефталат) |
| Погрешность измерения | 1 % |
| Установочный диаметр | 22,5 мм |
| Потребление тока | 20 мА |
| Допустимое отклонение напряжения | 20 % |
| Частота измеряемого напряжения | 50…60 Гц |
| Тип подключения | Винтовое, 0,5…2,5 мм2 |
| Тип подсветки | LED |
| Уровень изоляции | 2,5 кВ, 1 мин. |
| Срок службы | 30 000 час. |
Модификации индикаторов напряжения
| Артикул | Цвет | Напряжение, В АС |
|---|---|---|
| MT22-VM1 | Белый | 20-500 |
| MT22-VM3 | Зеленый | 20-500 |
| MT22-VM4 | Красный | 20-500 |
| MT22-VM5 | Желтый | 20-500 |
| MT22-VM6 | Синий | 20-500 |
Модификации индикаторов напряжения и тока
|
Артикул |
Цвет | Напряжение, В AC | Ток, А |
|---|---|---|---|
| MT22-VAM3 | Зеленый | 50-500 | 0-100 |
| MT22-VAM4 | Красный | 50-500 | 0-100 |
| MT22-VAM5 | Желтый | 50-500 |
0-100 |
Схема подключения
|
|
|
|

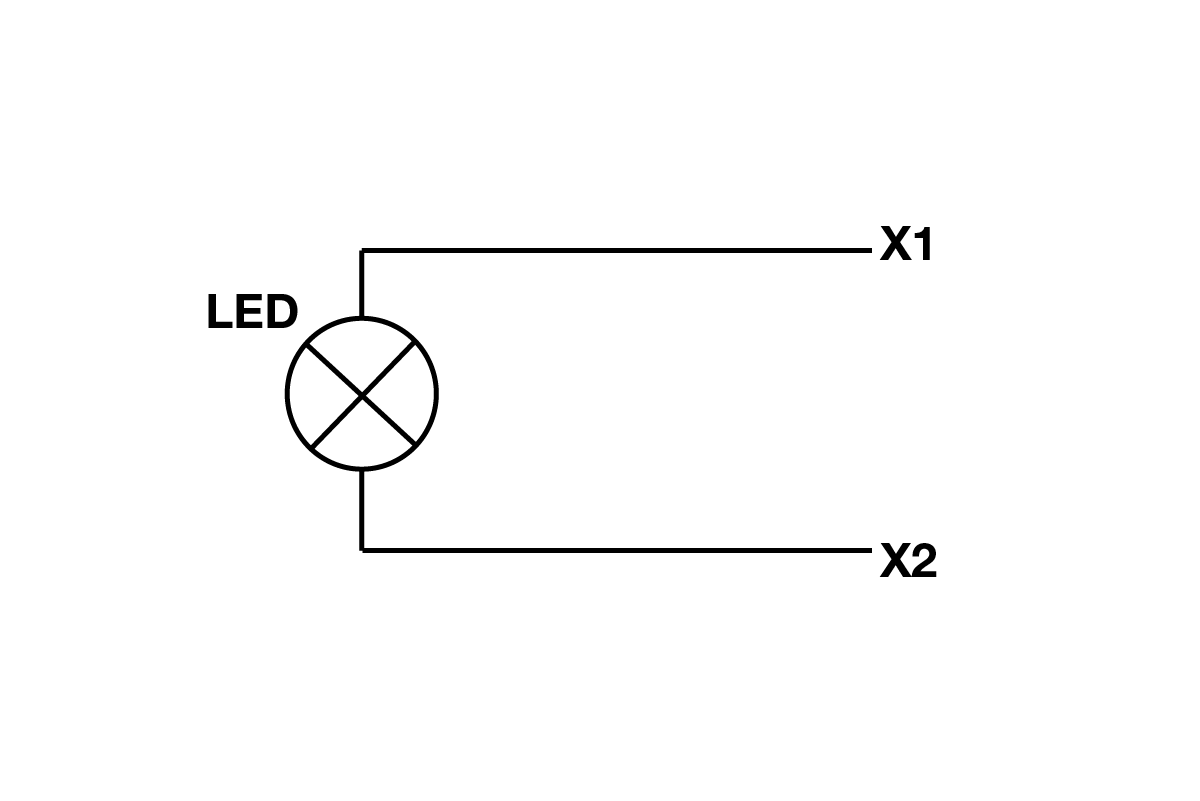

Схема подключения индикатора напряжения |

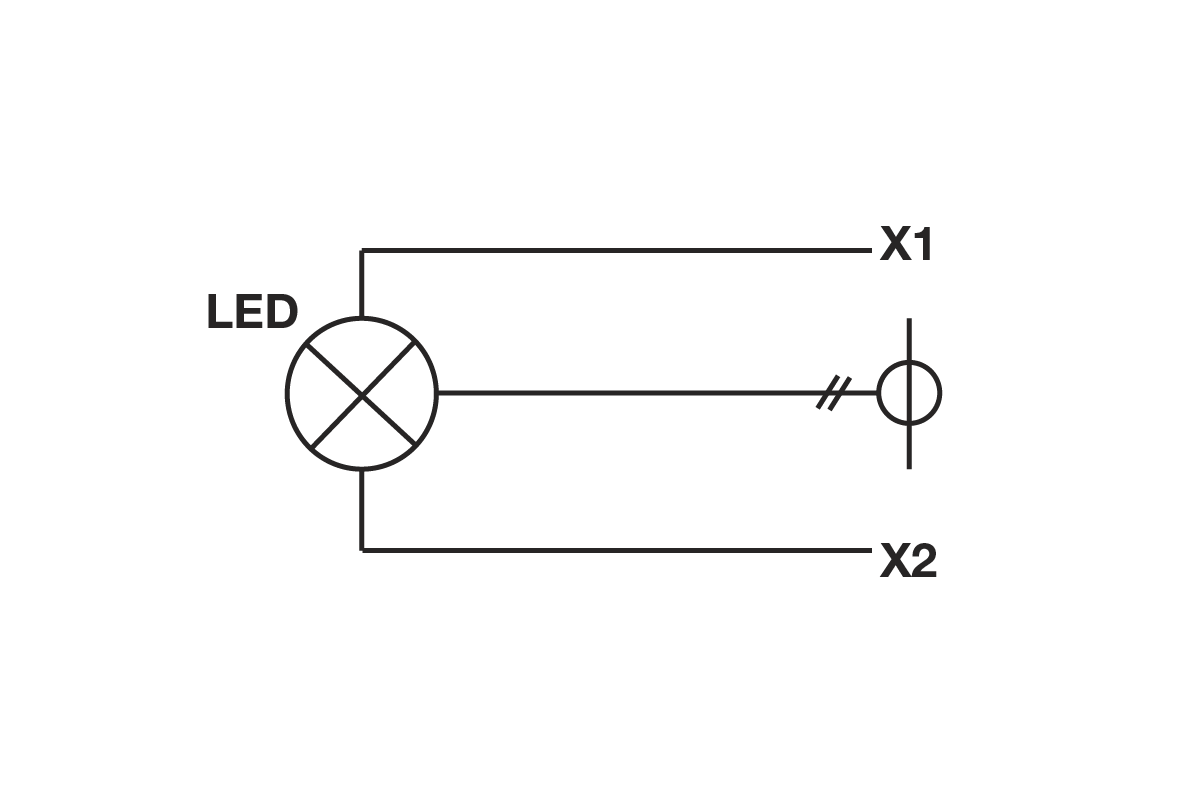

Схема подключения индикатора напряжения и тока |
Габаритные размеры
|
|
|

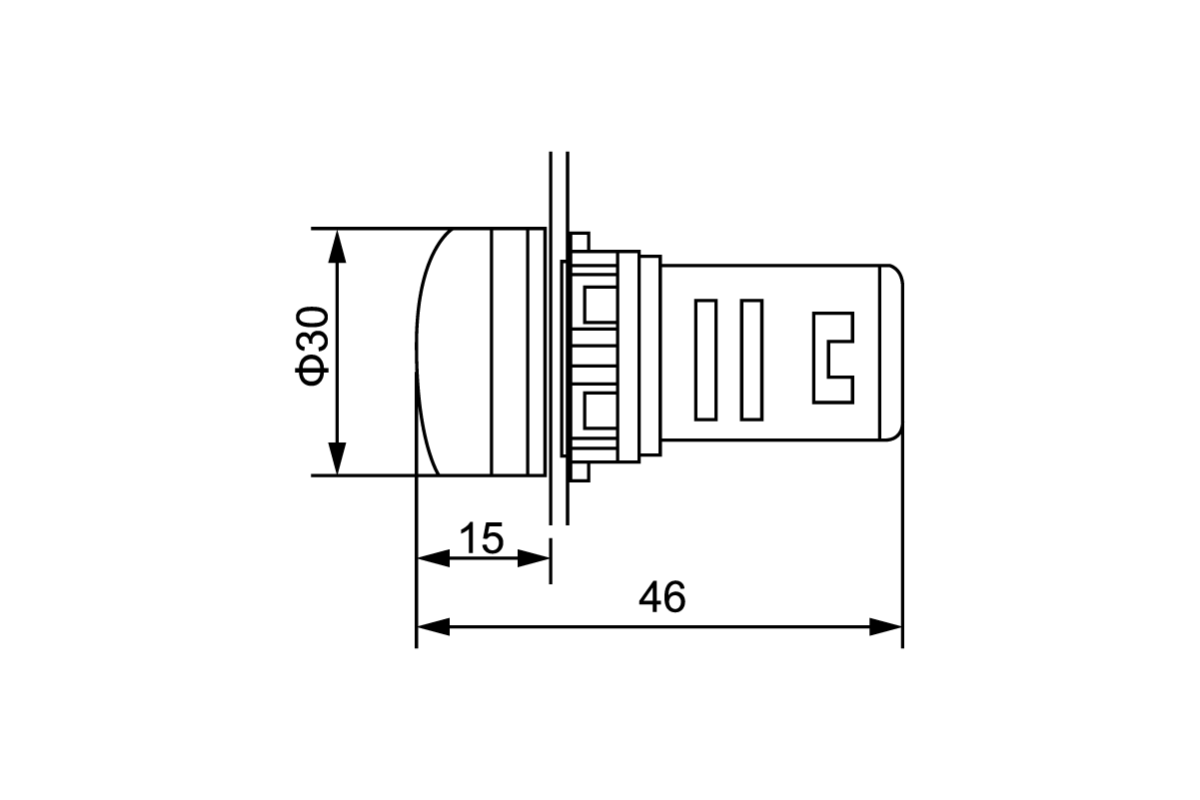

Габаритные размеры индикатора напряжения |

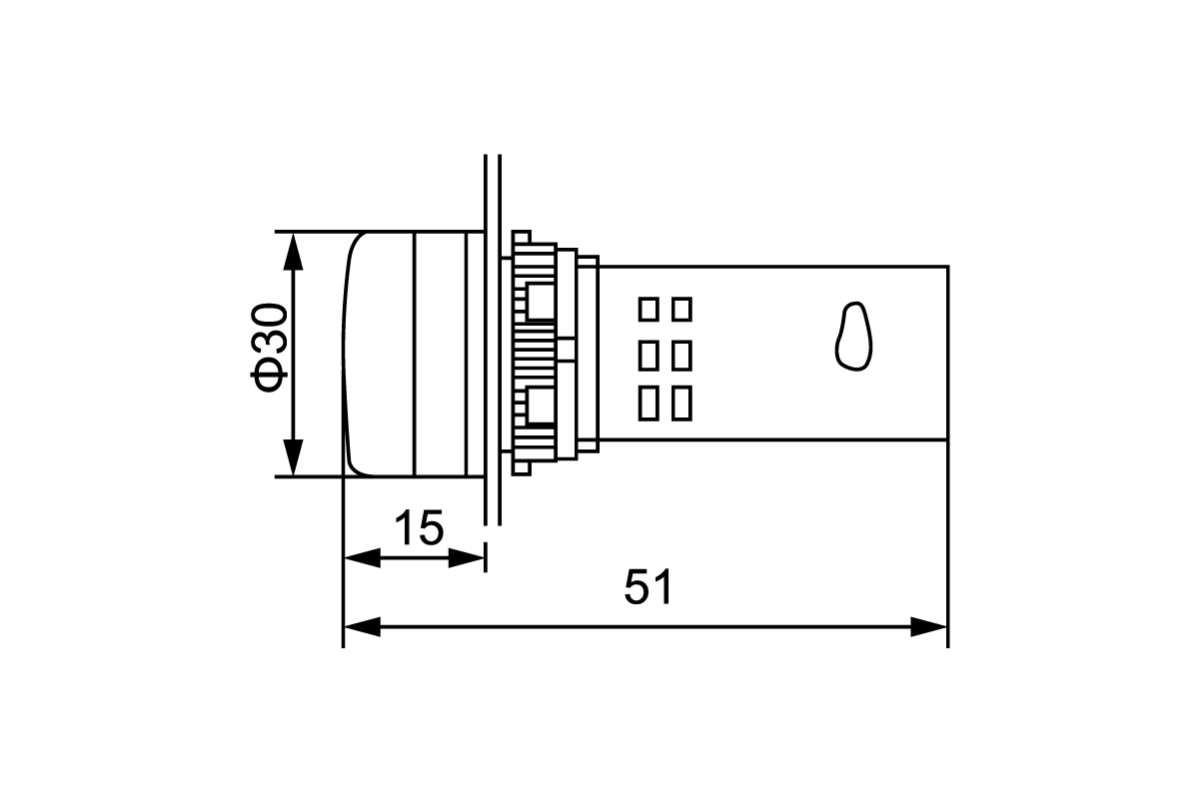

Габаритные размеры индикатора напряжения и тока |
