Потенциометры MT22

Технические характеристики потенциометры MT22

Потенциометры могут также применяться для регулирования температурного режима, изменения значений напряжения, установки таймера реле времени, регулировки выходного напряжения ТТР.

Преимущества:

• Готовое устройство – нет необходимости сборки из компонентов
• Монтаж в стандартное отверстие 22 мм
• Степень защиты IP65
• Наглядная регулировочная шкала
• Клеммы с винтовыми зажимами
• Неизменность значений сопротивления в течение времени благодаря резистивному элементу из металлокерамики

Технические характеристики

Параметр	Значение
Тип	Однооборотный, линейный
Механическая износостойкость	25 000 циклов
Резистивный элемент	Металлокерамика
Сопротивление, кОм	1; 5; 10
Погрешность	±10 %
Степень защиты	IP65
Материал корпуса	Полиамид
Номинальная мощность	0,5 Вт (70 °C)
Рабочая температура	-25...70 °C
Тип подключения	Винтовые клеммы
Подключение проводников	Кабель мин. 0,5 мм2 Кабель макс. 2,5 мм2
Сопротивление изоляции	10 мОм (500 В постоянного тока)
Номинальное напряжение изоляции	Ui = 250 В переменного тока
Угол поворота ручки	290° (эффективный 260°)

Модификации

Артикул	Сопротивление, кОм
MT22-R1*	1
MT22-R5	5
MT22-R10	10

* Рекомендованная модификация для подключения к аналоговому входу ПЧВ ОВЕН

Габаритные размеры

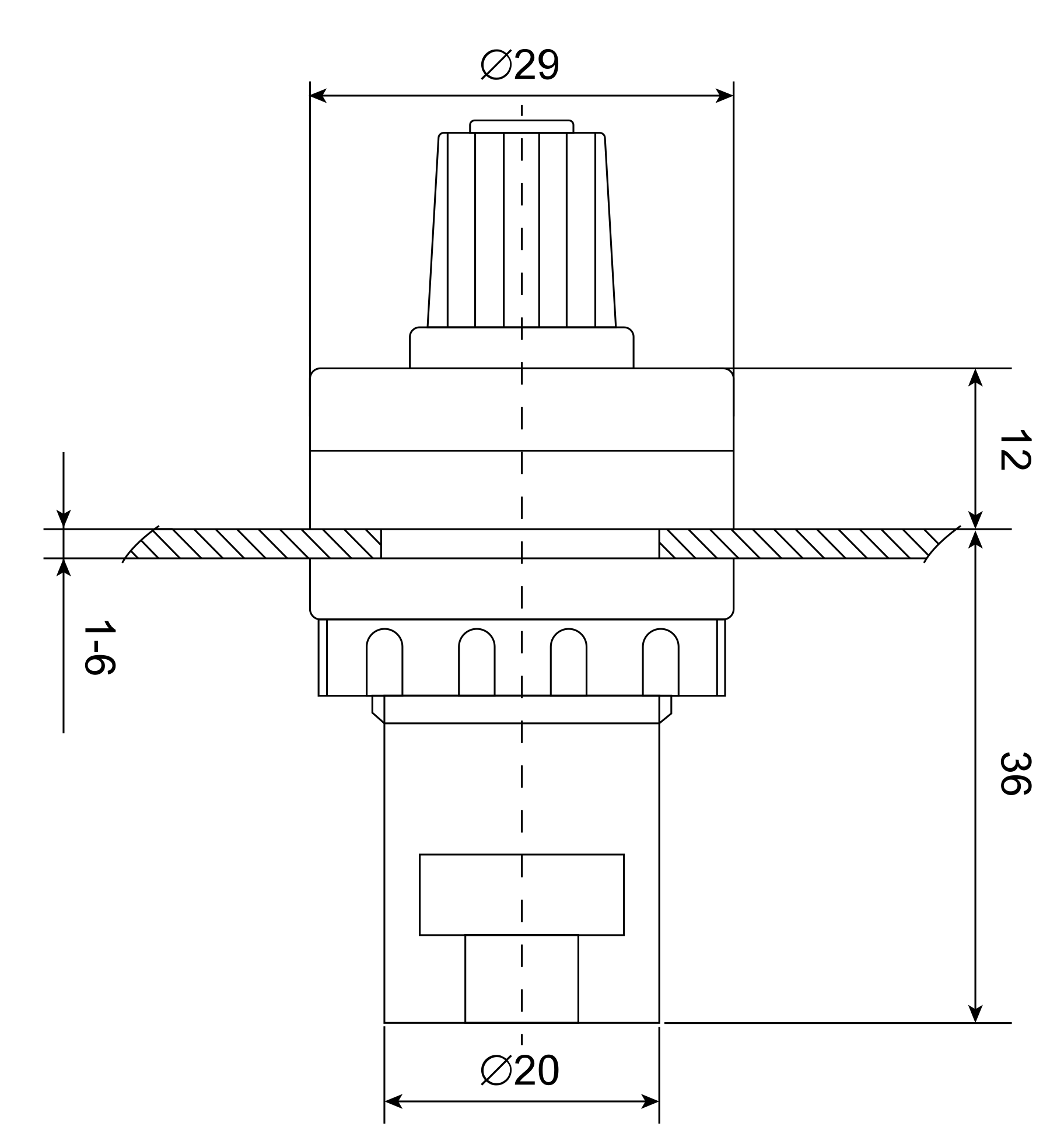

Габаритные размеры потенциометров MT22

Схемы подключения потенциометра MT22

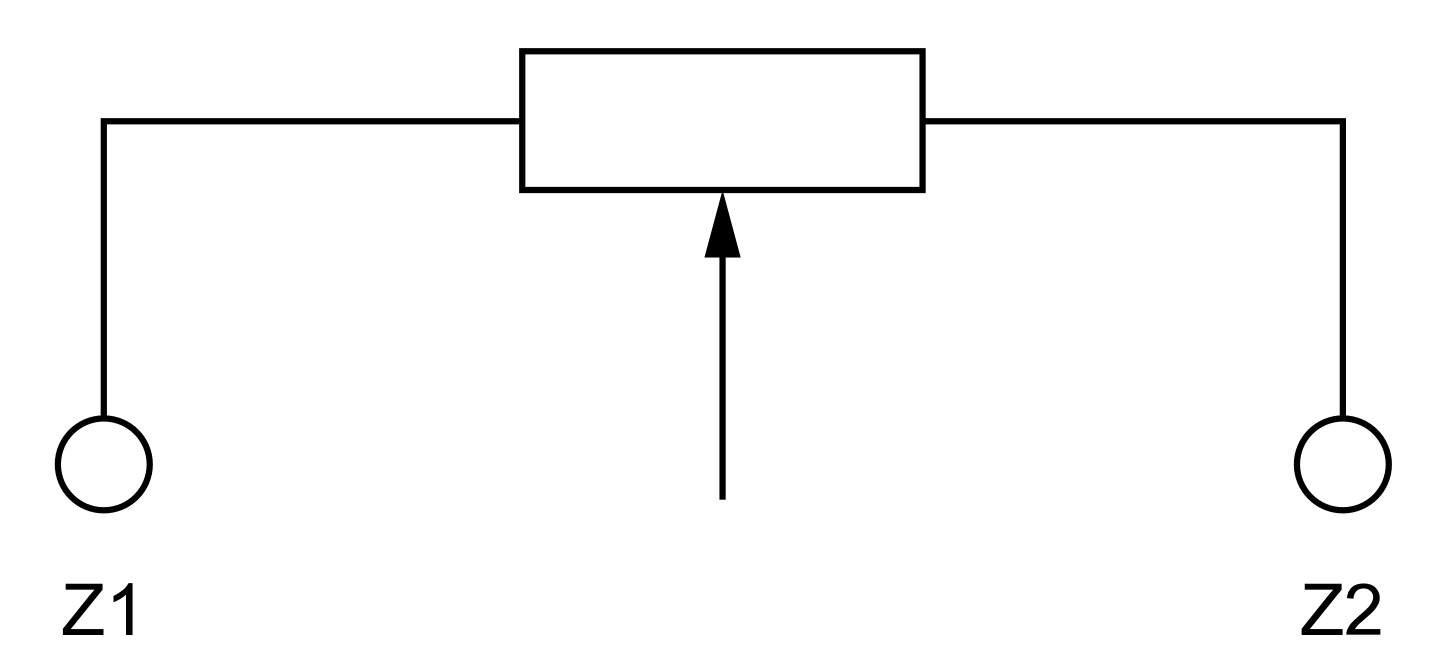

Маркировка клемм потенциометра MT22

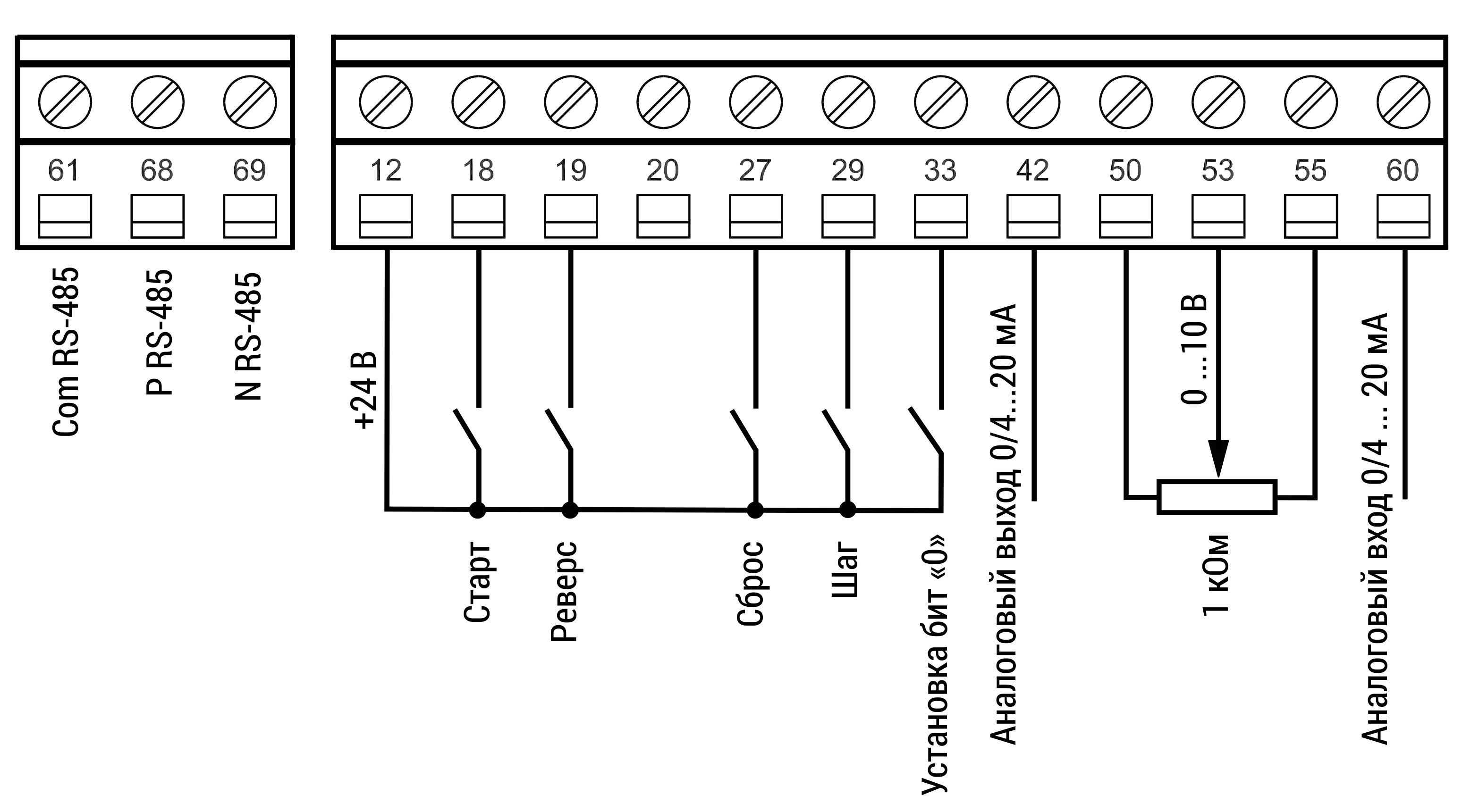

Пример подключения потенциометра к аналоговому входу ОВЕН ПЧВ
