Нулевые шины применяются для присоединения нулевых рабочих (N) и нулевых защитных (PE) проводников в различном щитовом оборудовании (электрические шкафы, щиты, боксы). Шины изготавливаются из высококачественной латуни с оцинкованными винтовыми зажимами. В зависимости от исполнения монтаж нулевых шин производится на стандартную DIN-рейку шириной 35 мм или на панель щита через угловые изоляторы. При подключении к шине медных многожильных проводников рекомендуется использовать кабельные наконечники.

Краткие характеристики:

Производитель:
Овен

Технические характеристики нулевых шин MTEC

Особенности

нулевые шины выполнены из высококачественной латуни марки H59
кругленная форма винта обеспечивает надежный контакт без деформации проводника
наличие фаски отверстий для присоединения проводников обеспечивает удобство подключения
изоляторы нулевых шин выполнены из огнестойкого пластика

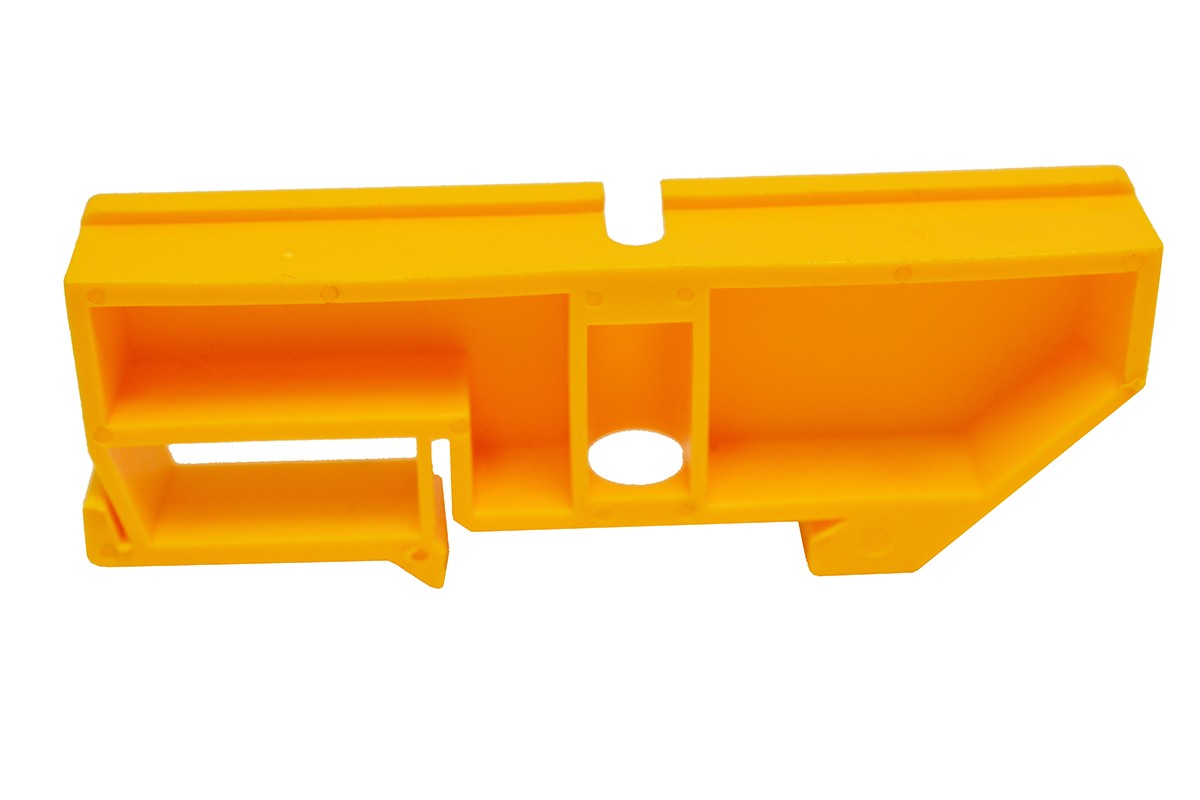

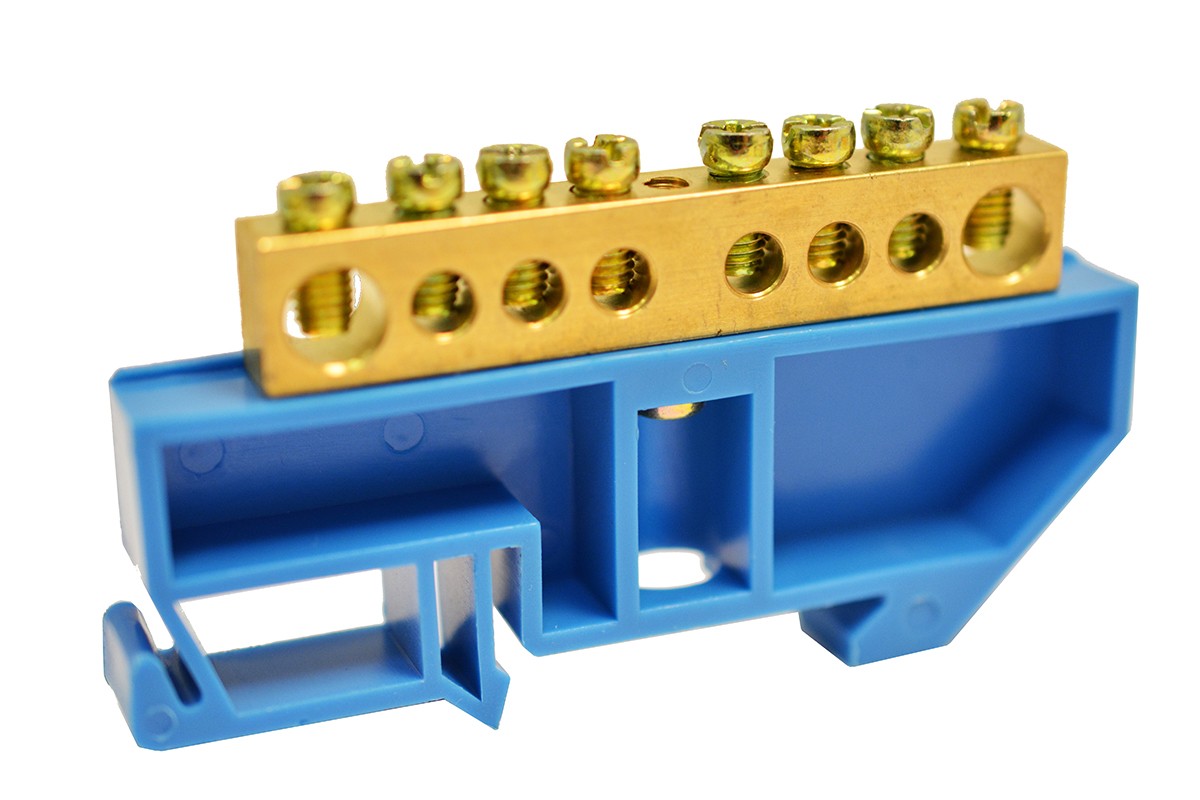

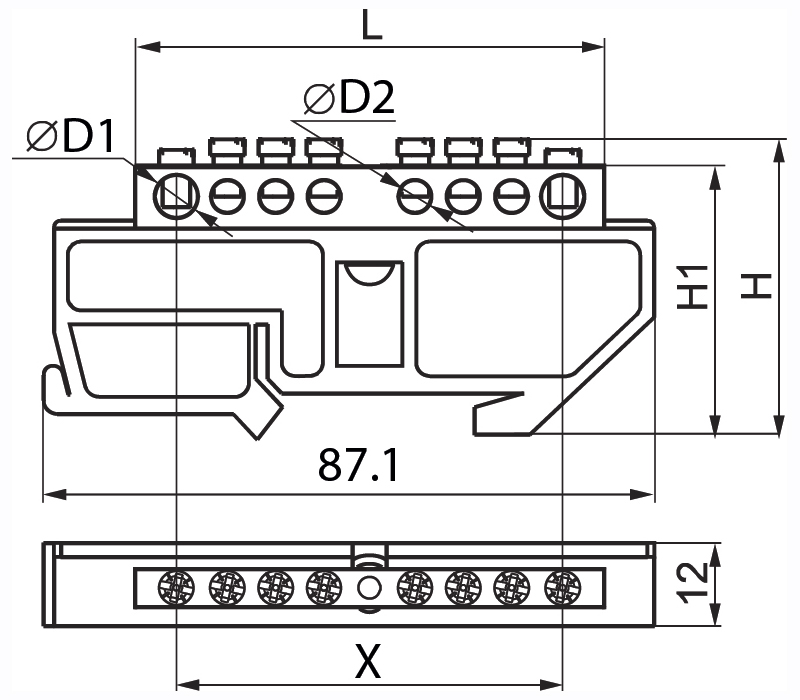

Шины с изоляторами на DIN-рейку

Артикул	Сечение, мм2	Количество присоединений	Размеры
Артикул	Сечение, мм2	Количество присоединений	D1	D2	L	X	H	H1
MTEC-DIN69-8	6х9	8	5.98	4.56	60.02	50.08	43.06	39.76
MTEC-DIN69-10	6х9	10	5.98	4.56	71.86	61.96	43.06	39.76
MTEC-DIN69-14	6х9	14	5.98	4.56	96.20	86.02	43.06	39.76
MTEC-DIN812-8	8х12	8	7.52	5.52	72.08	60.02	47.42	42.68
MTEC-DIN812-14	8х12	14	7.52	5.52	117.35	105.44	47.42	42.68
MTEC-DIN812-20	8х12	20	7.52	5.52	162.06	150.20	47.42	42.68

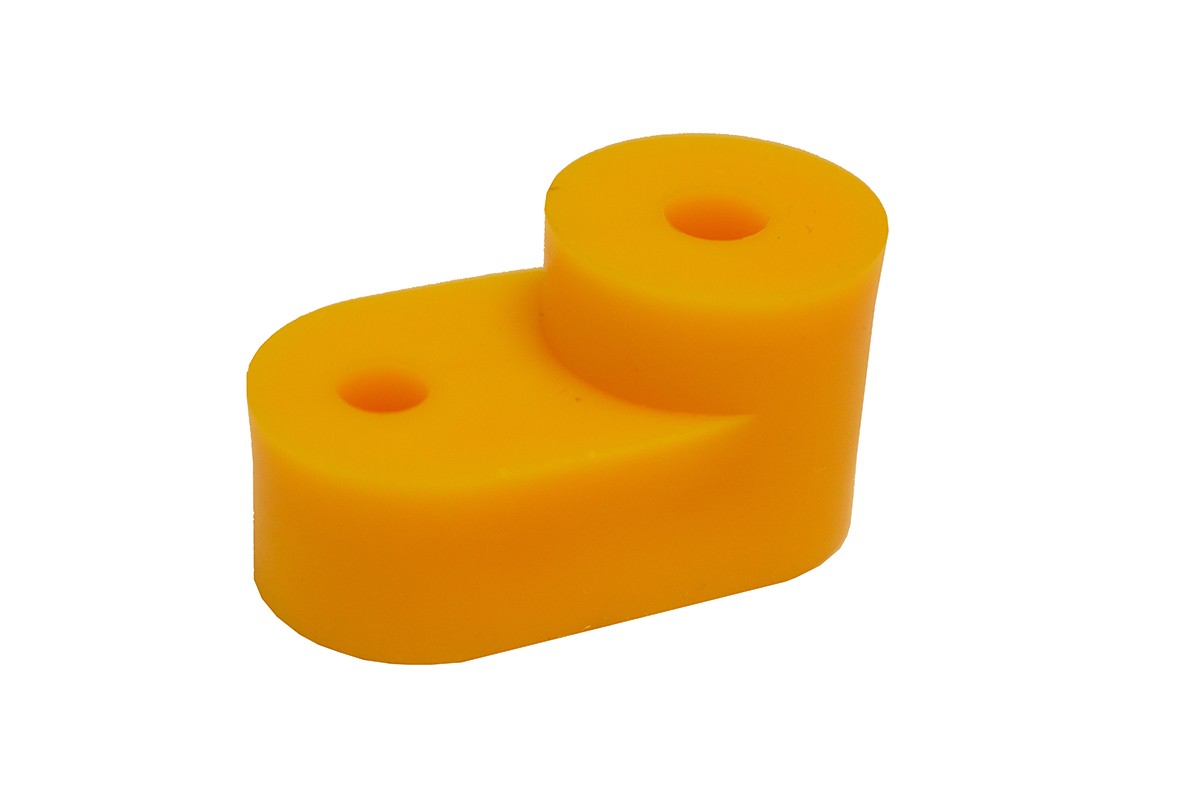

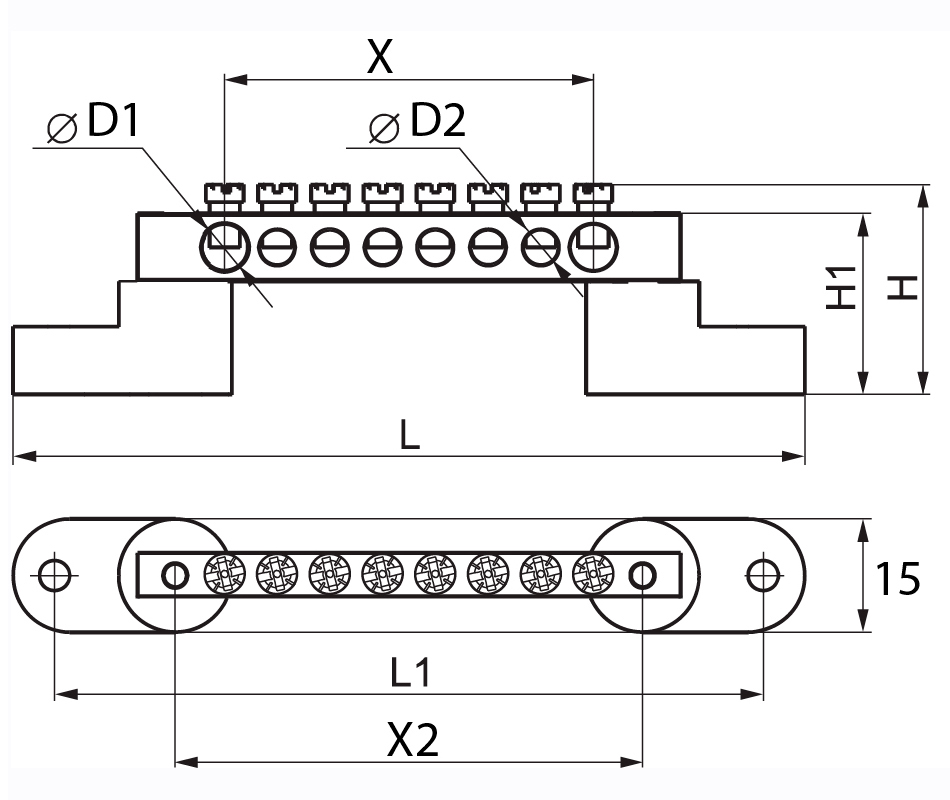

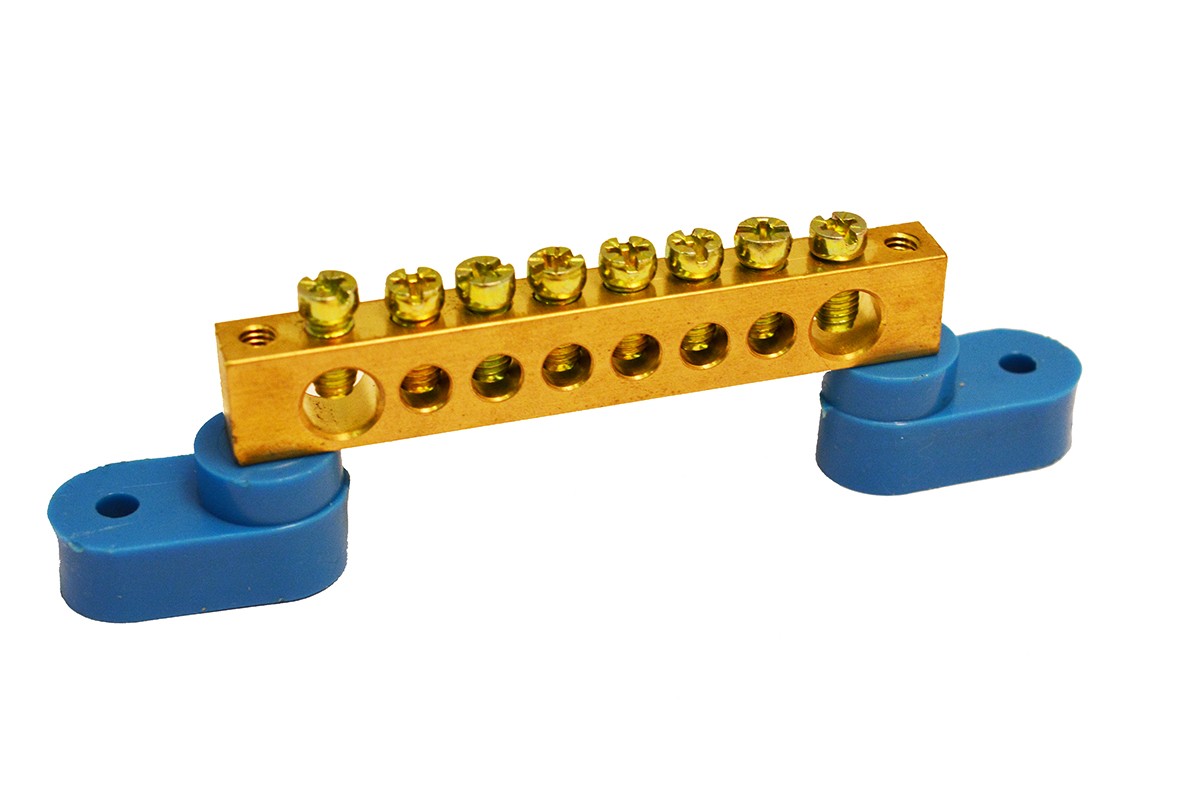

Шины с угловыми изоляторами

Артикул	Сечение, мм2	Количество присоединений	Размеры
Артикул	Сечение, мм2	Количество присоединений	D1	D2	L	L1	X	X1	H	H1
MTEC-C69-8	6×9	8	6.00	4.56	98.96	87.88	43.98	55.76	27.40	24.20
MTEC-C69-10	6×9	10	6.00	4.56	111.12	99.18	56.02	67.74	27.40	24.20
MTEC-C69-14	6×9	14	6.02	4.56	134.66	123.52	80.14	91.82	27.42	24.22
MTEC-C69-20	6×9	20	6.00	4.56	171.06	159.94	116.02	128.52	27.40	24.22
MTEC-C812-8	8×12	8	7.52	5.62	110.62	99.12	51.42	67.04	32.36	27.38
MTEC-C812-14	8×12	14	7.52	5.60	152.14	141.52	93.70	109.04	32.36	27.38
MTEC-C812-20	8×12	20	7.52	5.60	194.46	182.58	135.70	151.34	32.36	27.38

Технические характеристики

Номинальный ток	- для шин сечением 6×9 мм - 100 А
Номинальный ток	- для шин сечением 8×12 мм - 125 А
Номинальное напряжение	690 В
Материал шины	латунь H59
Материал винтов	оцинкованная сталь
Огнестойкость изоляторов	650 °C
Температура	от -40 до +50 °C
Относительная влажность	≤90 %
