Концевые выключатели IP54 MTB4-MS
Концевые выключатели IP54 MTB4-MS
Количество:
E-mail: teplogazkip@mail.ru
уточняйте по телефону
уточняйте по телефону
Краткие характеристики:
Производитель:
Овен
Технические характеристики концевых выключателей MTB4-MS IP54
Функциональные преимущества- Высокий коммутационный ресурс (10 млн. циклов )
- Компактный размер
- Перекидной контакт, NO+NC
- Коммутируемый ток до 10А
- Контактная группа мгновенного действия
- Винтовые пары для монтажа входят в комплект поставки
- Удобство ввода кабеля
|
Изображение |
Описание |
Артикул |

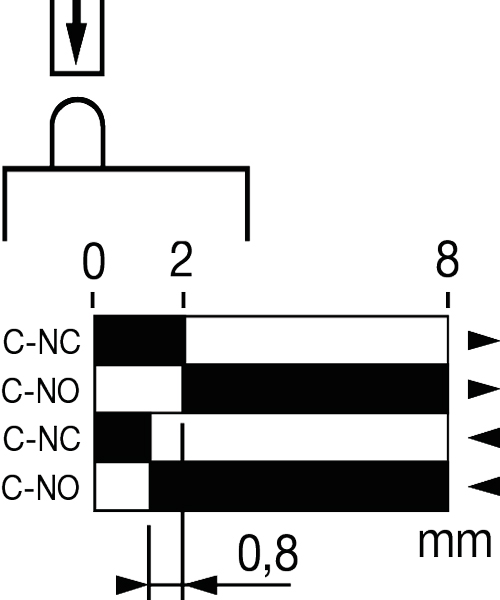

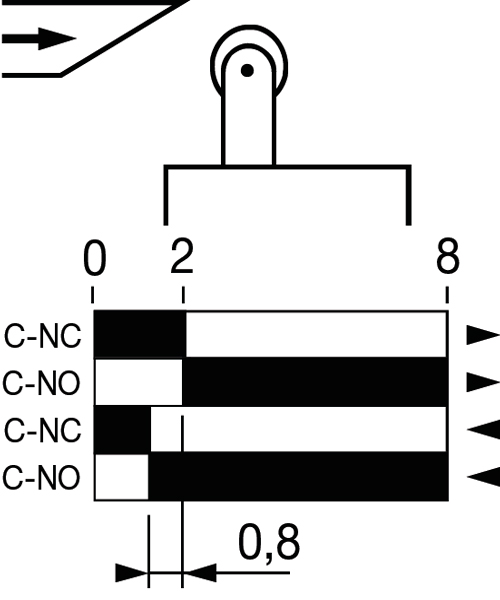

Диаграмма работы контактной группы |

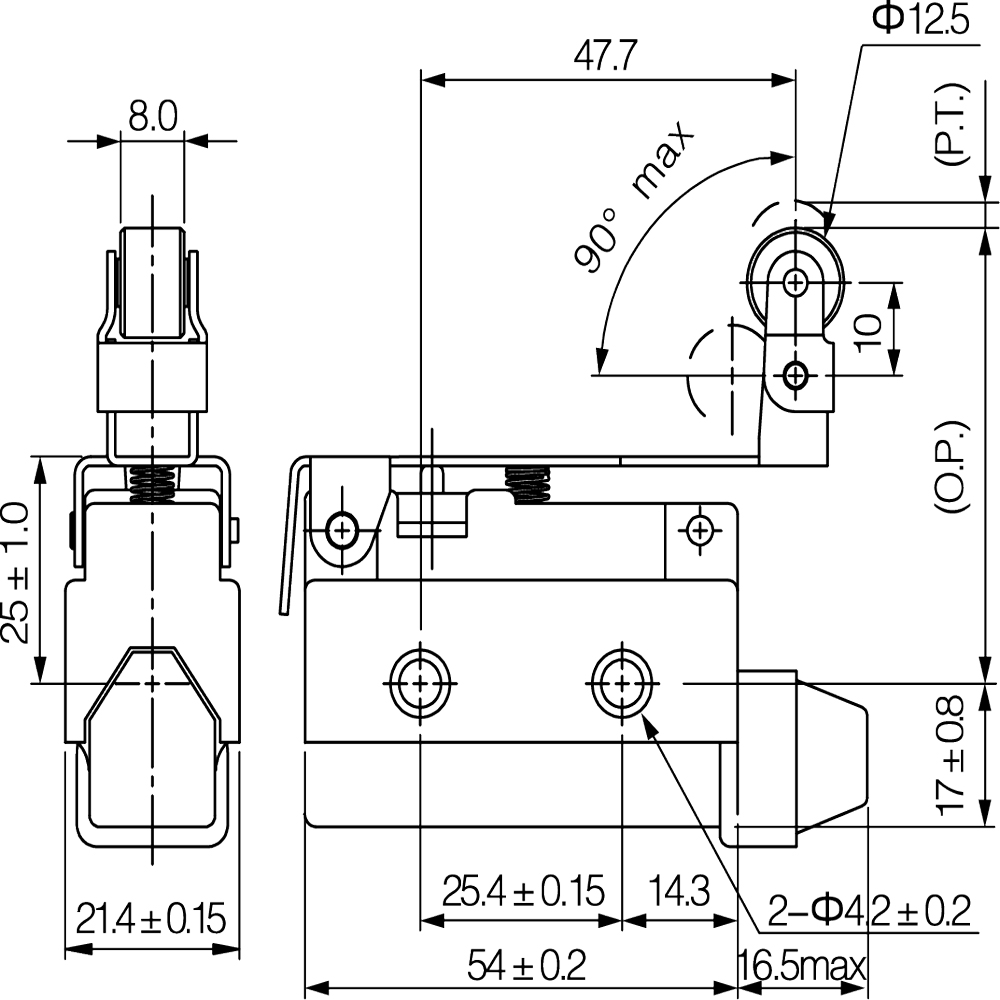

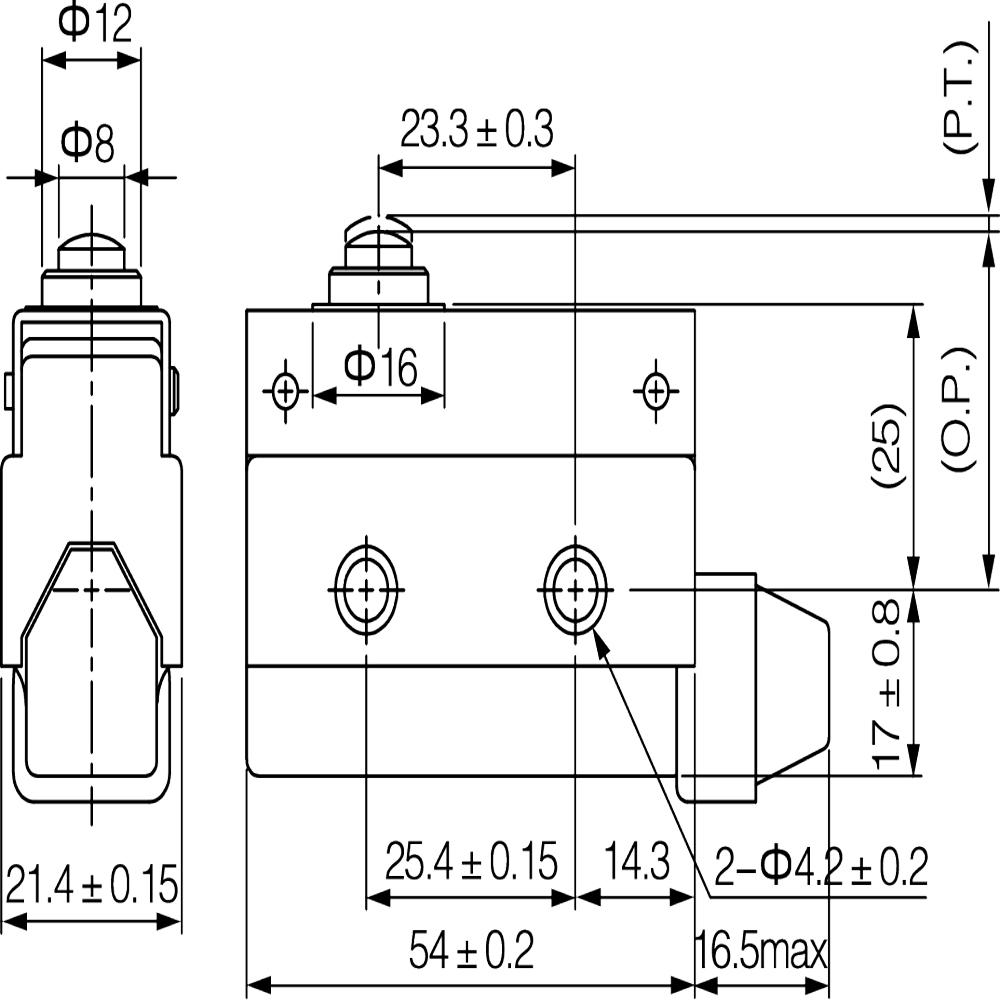

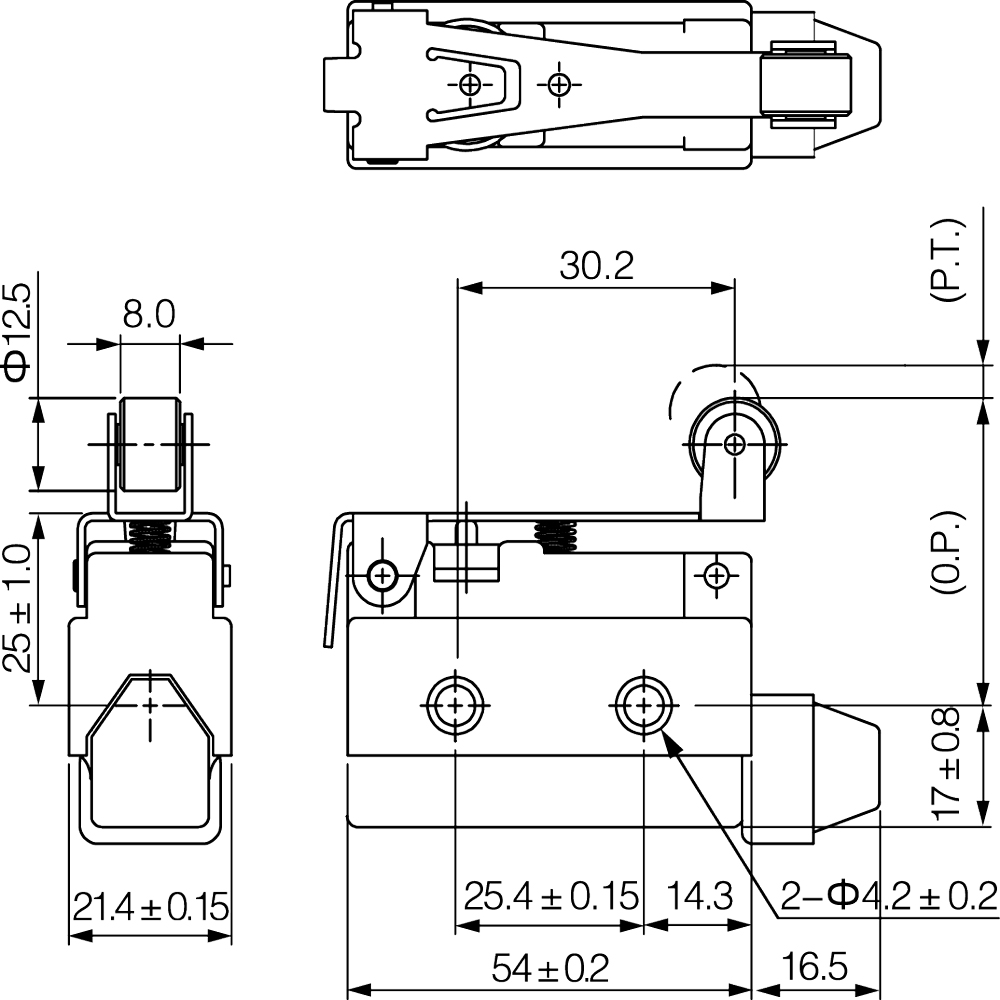

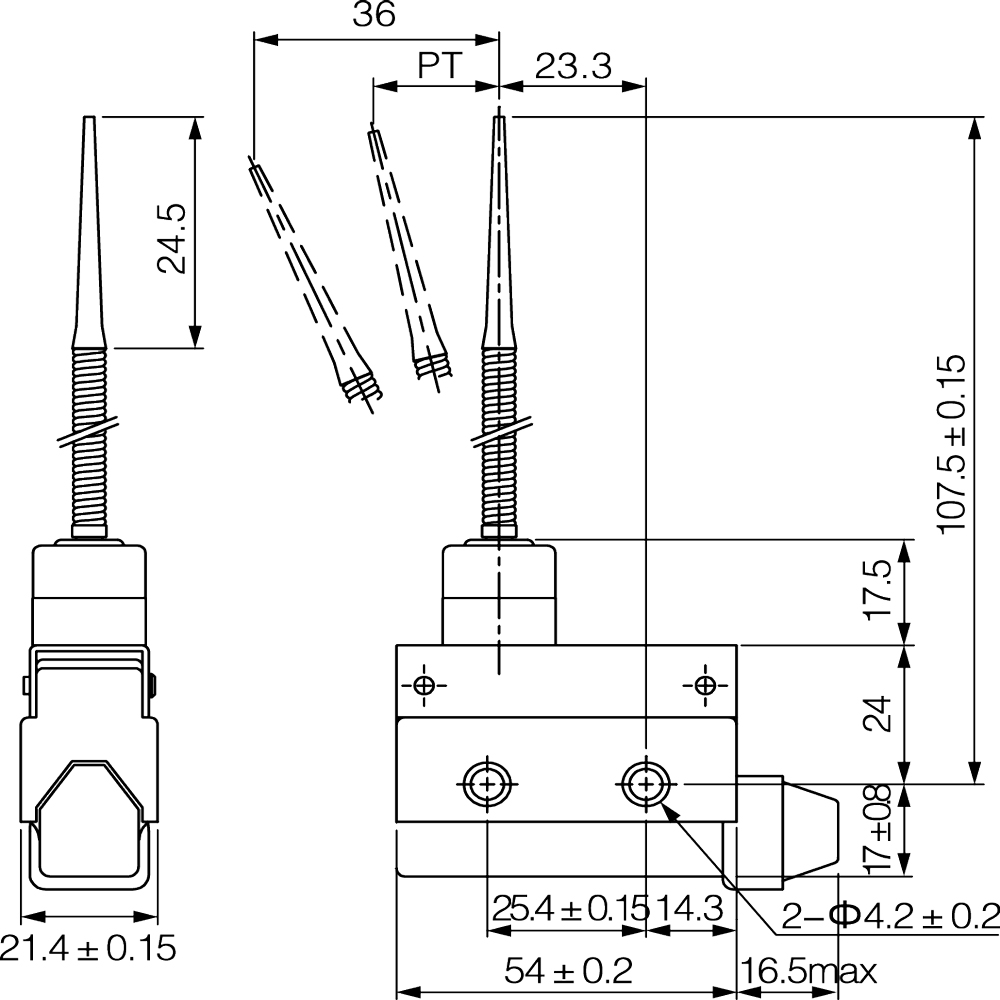

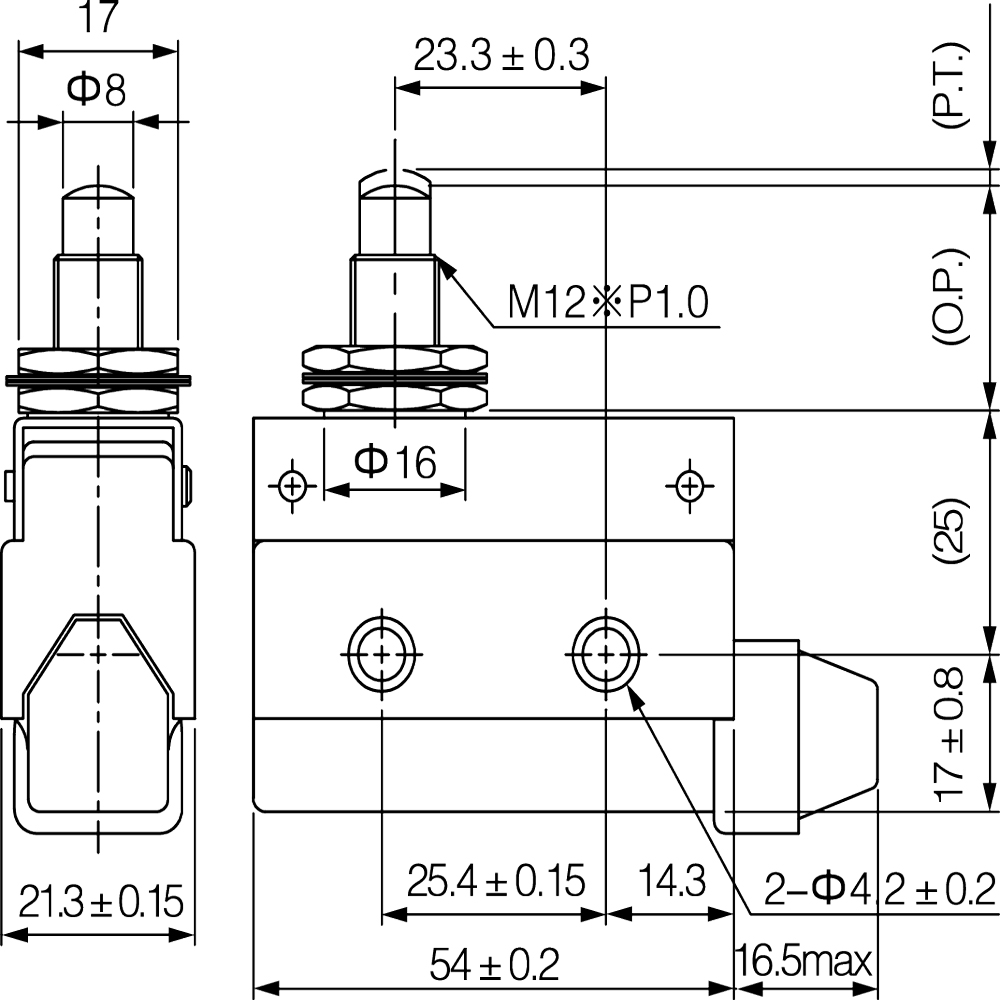

Габаритные размеры |
|

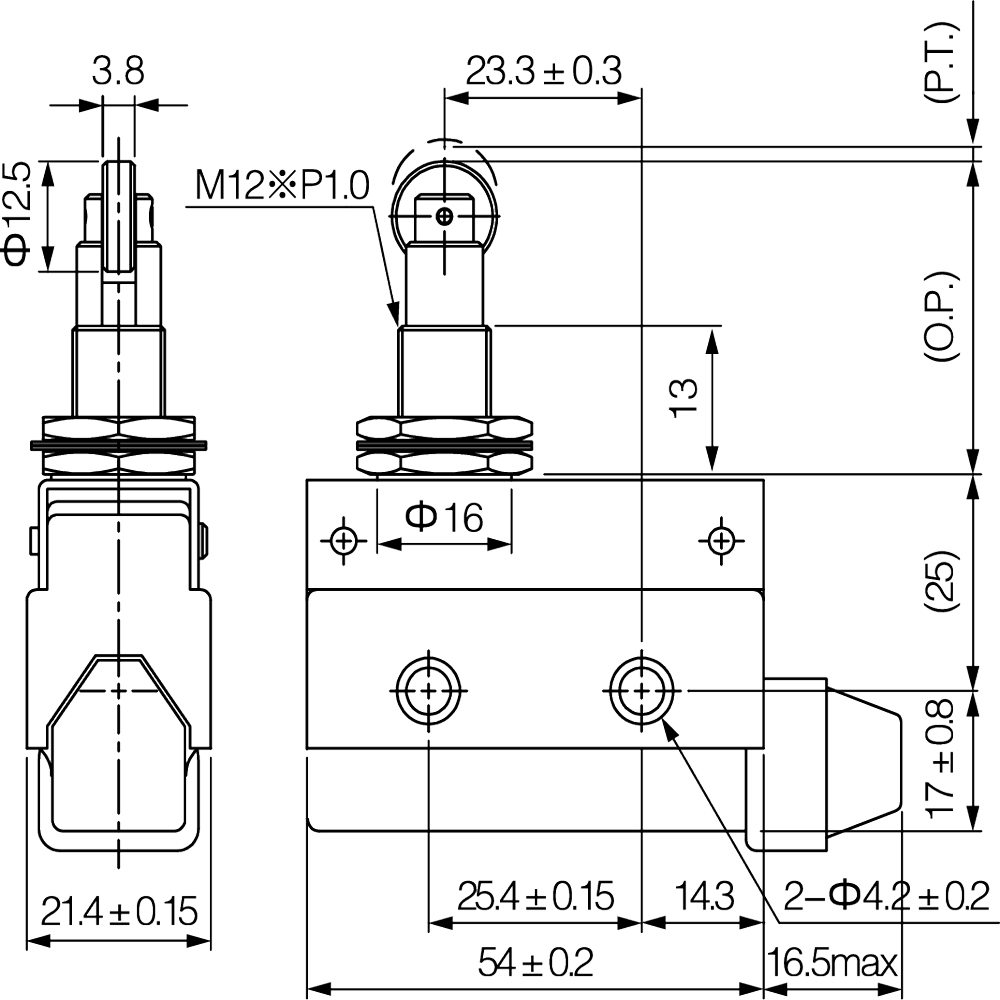

Поворотный нажимной ролик |

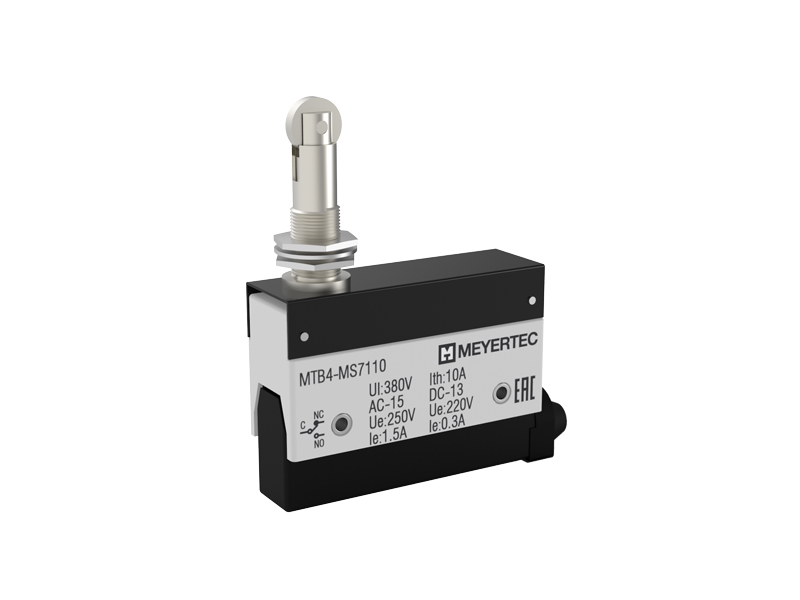

MTB4-MS7110 |
|
|
|

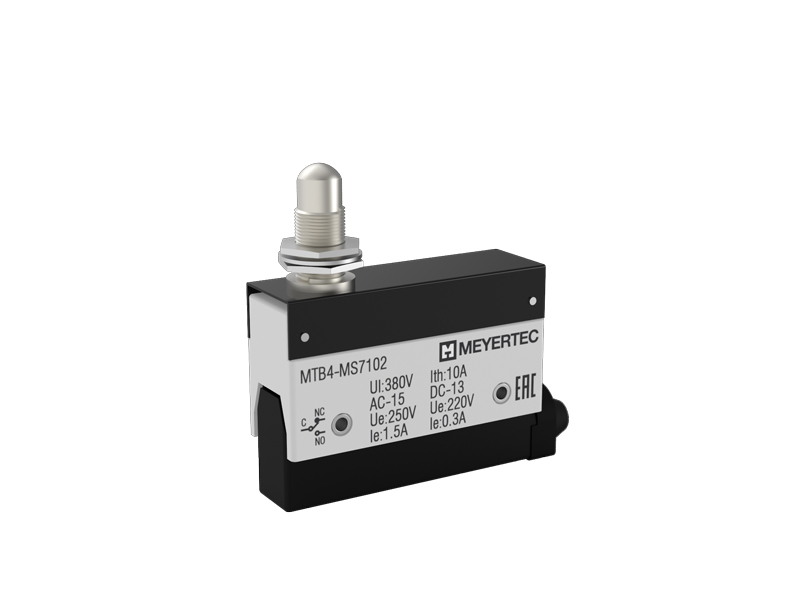

Плунжер |
MTB4-MS7102 |
 |
|
|

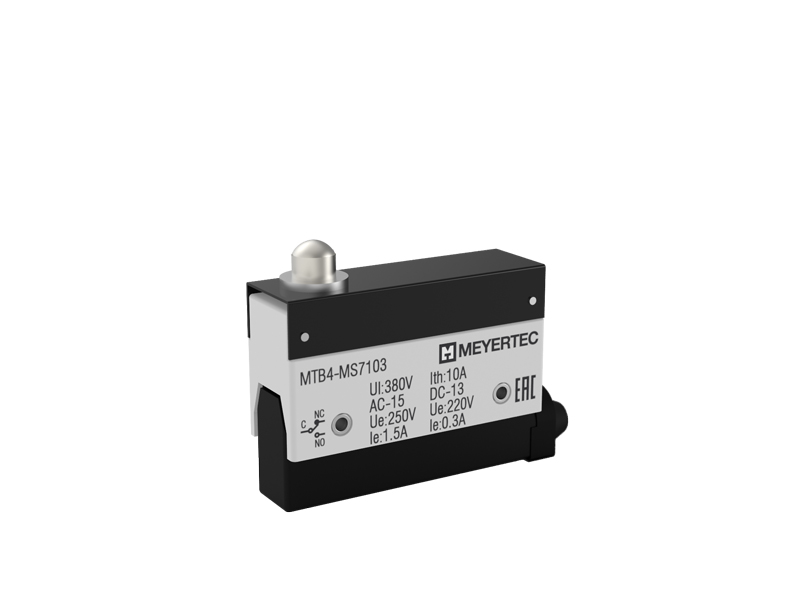

Плунжер укороченный |
MTB4-MS7103 |
|
|
|

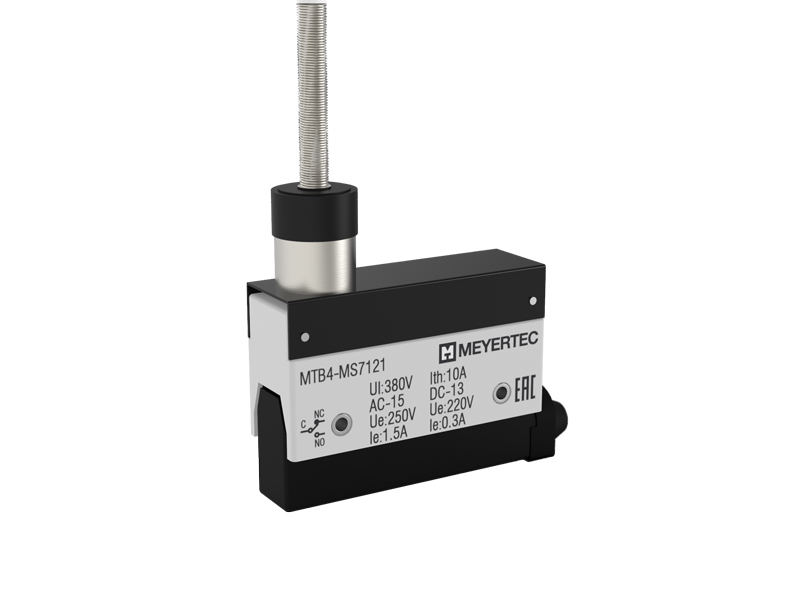

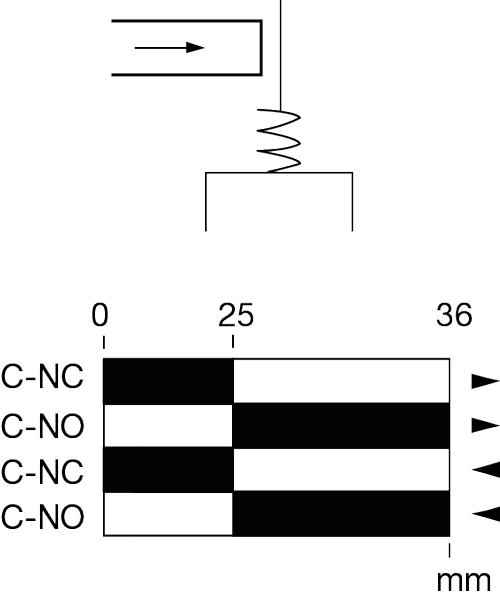

Стержень с диэлектриком |
MTB4-MS7121 |
|
|
|

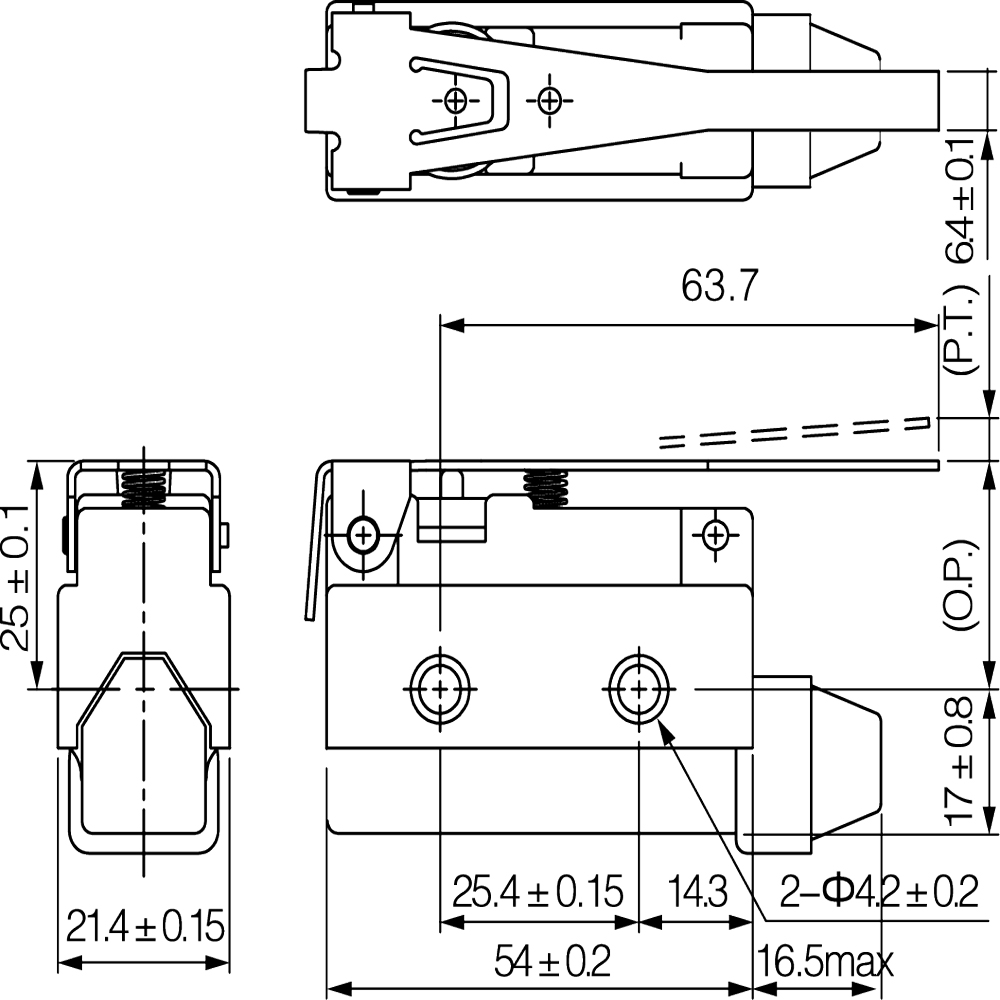

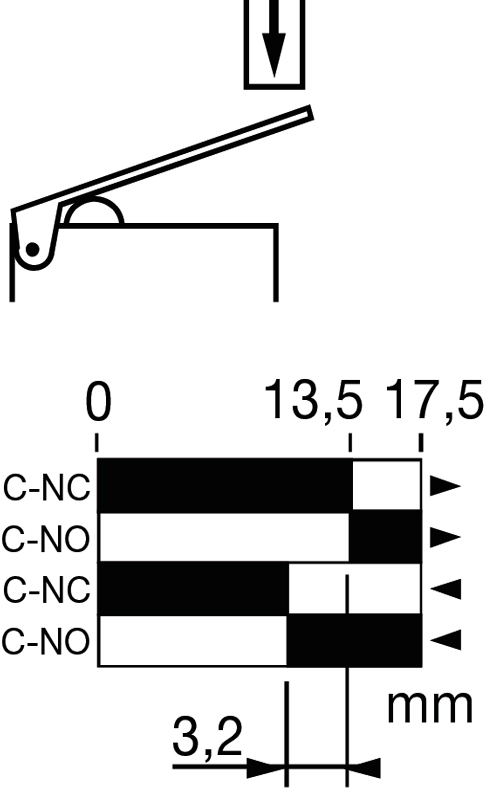

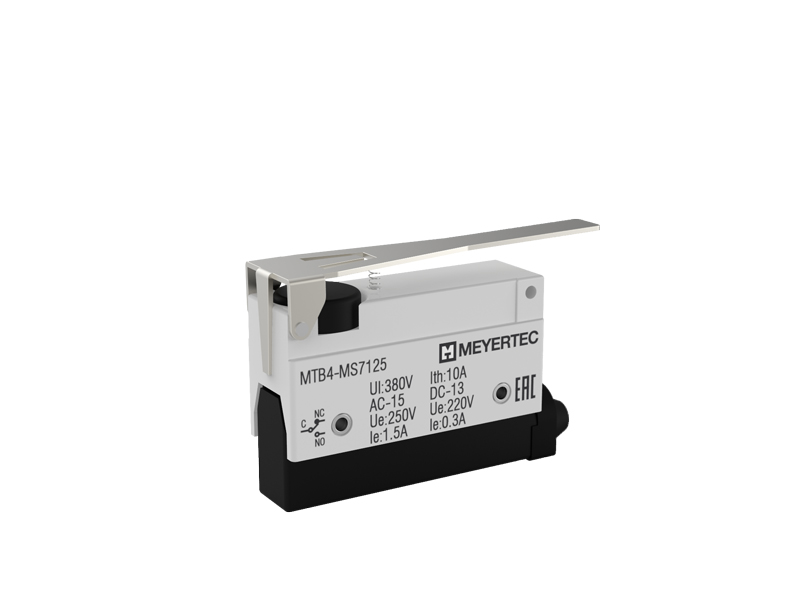

Рычаг нажимной |
MTB4-MS7125 |
|
|
|

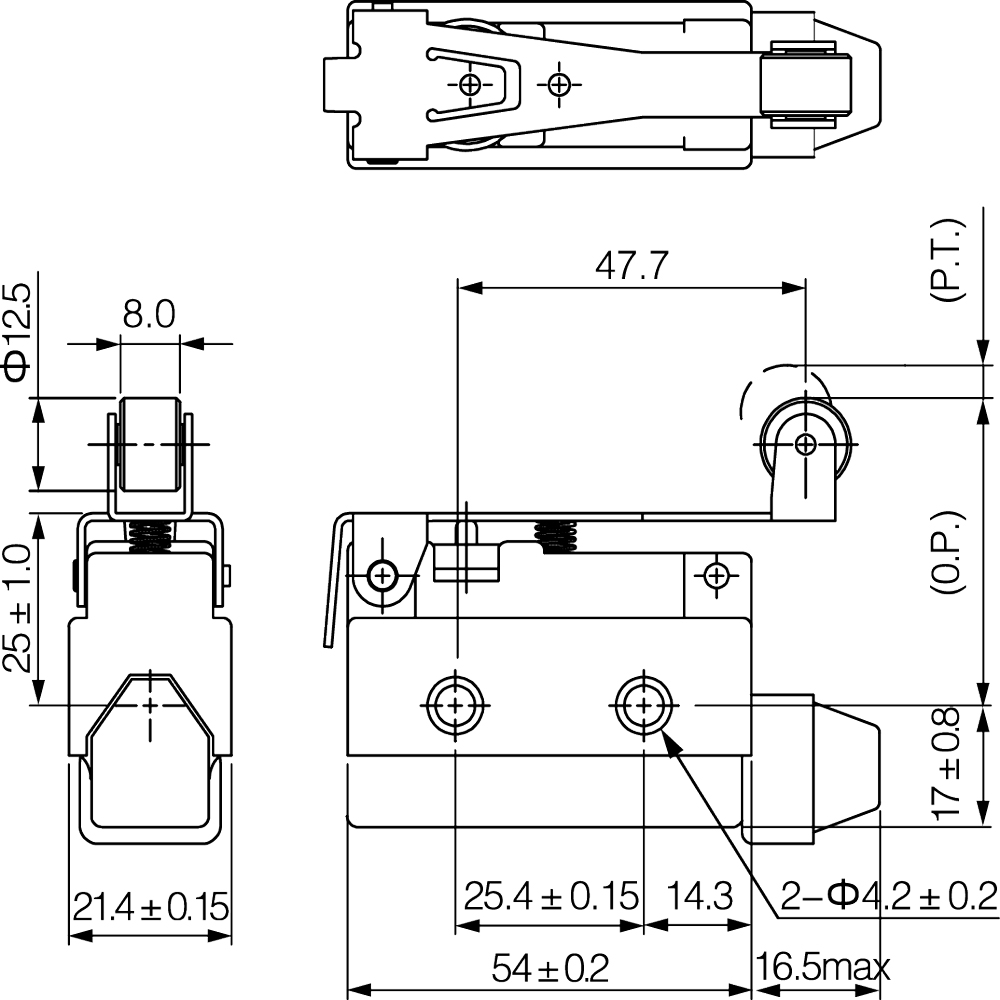

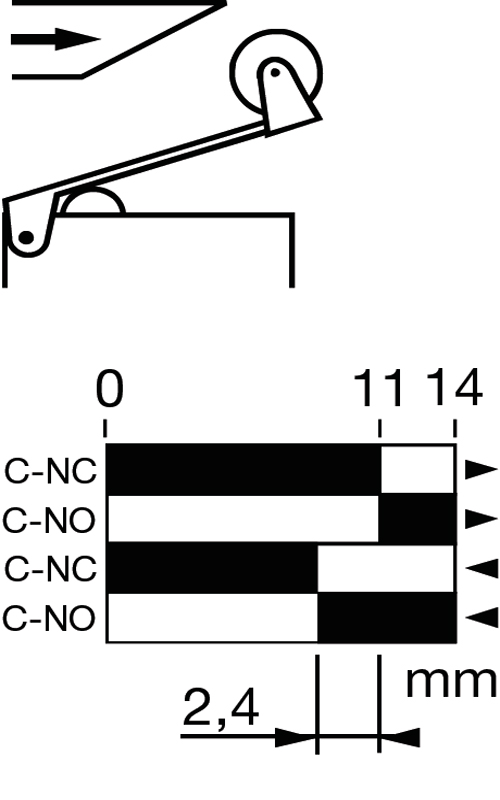

Рычаг с роликом |
MTB4-MS7126 |
|
|
|

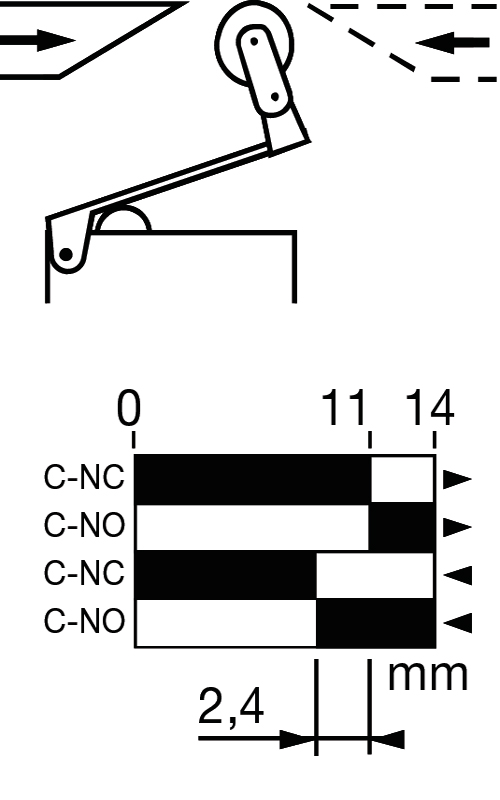

Рычаг с поворотным роликом |
MTB4-MS7127 |
|
|
|

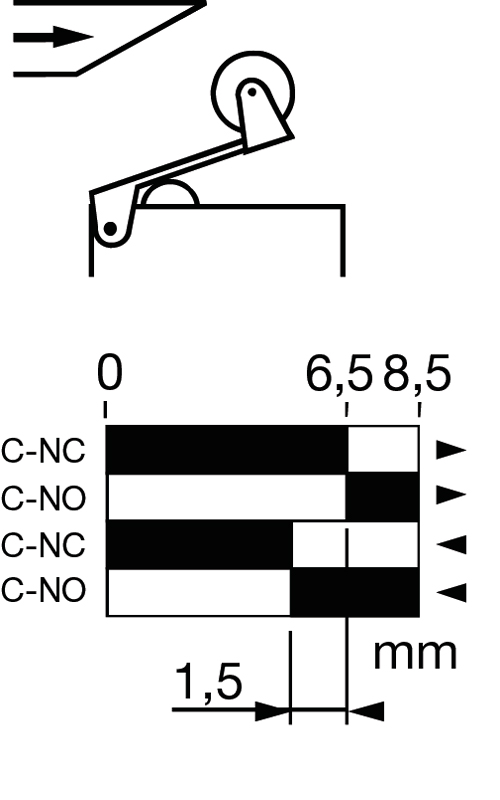

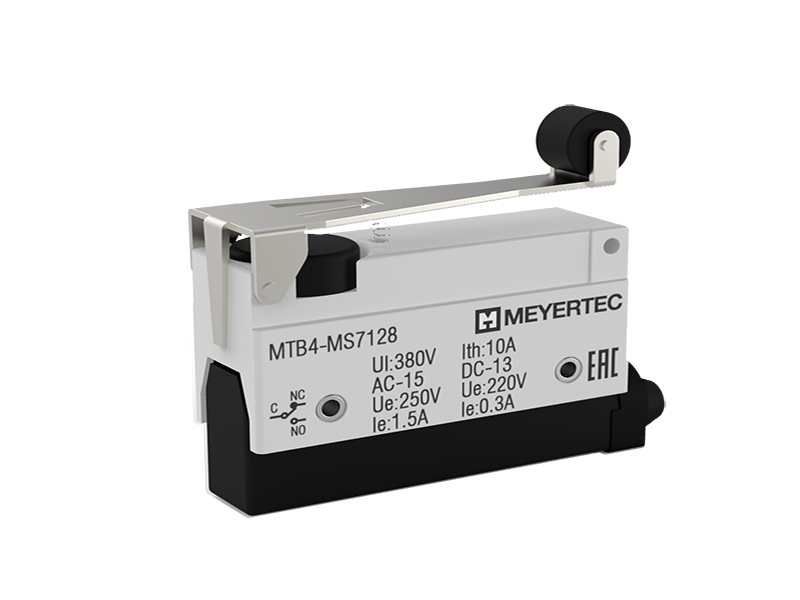

Рычаг с роликом, укороченный |
MTB4-MS7128 |
|
|

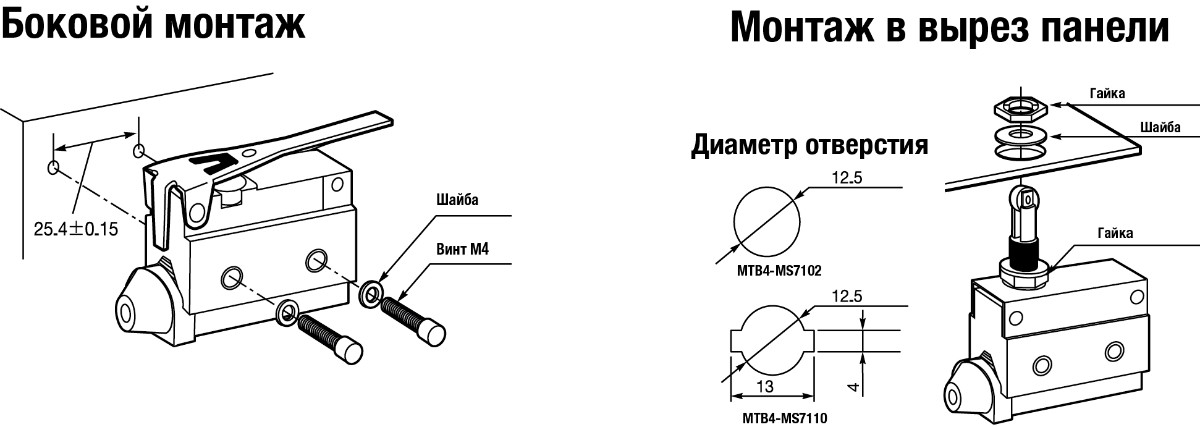

Монтаж концевых выключателей

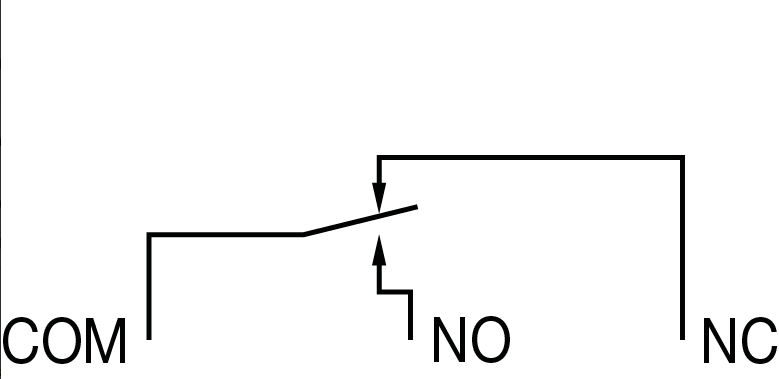

Схема подключения

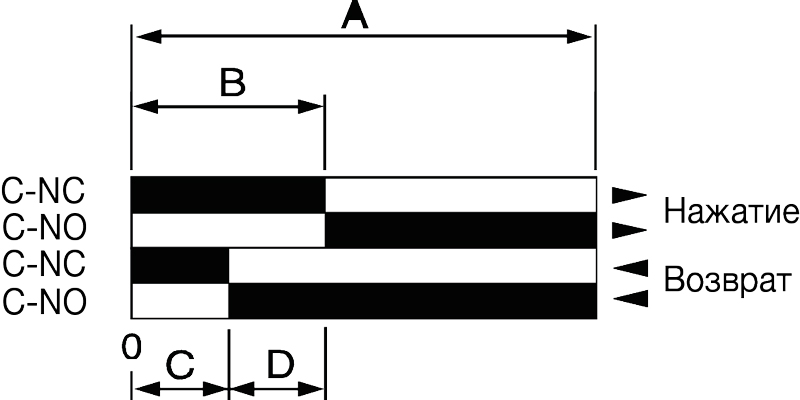

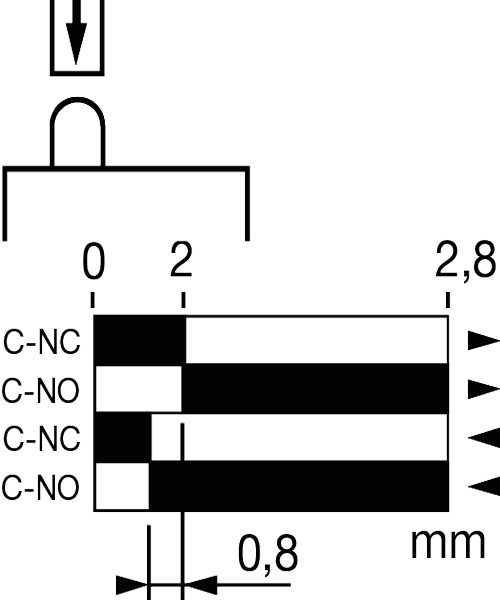

Диаграмма работы контактной группы
A - Максимальный ход
B - Ход до переключения
C - Расстояние обратной коммутации
D - Гистерезис
Черная заливка - Контакт замкнут
Белая заливка - Контакт разомкнут
Технические характеристики
| Скорость срабатывания | 0,05 – 50 cм/сек |
| Частота срабатывания |
механическая: 120 переключений/мин электрическая: 30 переключений/мин |
| Контактная группа | Перекидной контакт, NO+NC |
| Ток термической стойкости, Ith | 10А |
| Сопротивление контактов | 15 мОм |
| Сопротивление изоляции |
1000В в течение минуты (контакт-контакт) |
| Напряжение изоляции | 2 кВ в течении минуты |
| Диэлектрическая прочность |
1000В AC в течение минуты (между контактами) 2500В в течение минуты (контакт-корпус) |
| Износоустойчивость |
механическая: 10 млн. циклов электрическая: 500 000 циклов |
| Вибростойкость | 10...55 Гц; двойная амплитуда 1.5 мм |
| Ударопрочность | 30 g |
| Кабельный ввод | Диаметр кабеля 6 - 9 мм |
| Подключение контактов | Винтовое M3,5 (гибкий кабель с наконечником) |
| Рабочая температура | -10…+80°C |
| Масса | 60г |
| Степень защиты | IP54 |
Электрические характеристики
|
Un |
Резистивно-емкостная |
Индуктивная |
||||||
|
R (резистор) |
RC (сигнальная лампа) |
L (катушка) |
RL (ЭД) |
|||||
|
NC |
NO |
NC |
NO |
NC |
NO |
NO |
||
|
125 VAC |
10А |
3A |
1,5A |
10A |
5A |
2,5A |
||
|
250 VAC |
10А |
2,5A |
1,25A |
10A |
3A |
1,5A |
||
|
480 VAC |
3А |
1,5A |
0,75A |
2,5A |
1,5A |
0,75A |
||
|
8 VAC |
10А |
3A |
1,5A |
6A |
6A |
5A |
||
|
14 VDC |
10A |
3A |
1,5A |
6A |
6A |
5A |
||
|
30 VDC |
8А |
3A |
1,5A |
6A |
5A |
2,5A |
||
|
125 VDC |
0,5A |
0,4A |
0,05A |
0,05A |
||||
|
250 VDC |
0,25A |
0,2A |
0,03A |
0,03A |
||||
|
Модель |
MS7110 |
MS7102 |
MS7103 |
MS7121 |
MS7125 |
MS7126 |
MS7127 |
MS7128 |
|
Макс. усилие срабатывания,g (OF) |
600 |
600 |
600 |
120 |
150 |
180 |
200 |
240 |
|
Макс. усилие отпускания,g (RF) |
100 |
100 |
100 |
- |
40 |
50 |
60 |
80 |
|
Рабочий ход, мм (PT) |
2 мм |
2 мм |
2 мм |
25 мм |
13,5 мм |
11 мм |
11 мм |
6,5 мм |
|
Избыточный ход, мм (ОТ) |
6 мм |
6 мм |
6 мм |
11 мм |
4 мм |
3 мм |
3 мм |
2 мм |
|
Отклонение хода, мм (MD) |
0,8 мм |
0,8 мм |
0,8 мм |
- |
3,2 мм |
2,4 мм |
2,4 мм |
1,5 мм |
|
Положение срабатывания (OP) |
33,3 мм |
21,8 мм |
30,8 мм |
- |
25 мм |
40 мм |
50 мм |
40 мм |
