Кнопки, переключатели, лампы в пластиковом исполнении IP40 MTB2-Е
Кнопки, переключатели, лампы в пластиковом исполнении IP40 MTB2-Е
Количество:
E-mail: teplogazkip@mail.ru
уточняйте по телефону
уточняйте по телефону
Краткие характеристики:
Производитель:
Овен
Технические характеристики кнопок, переключателей, ламп в пластиковом исполнении IP40 MTB2-Е
Применяется для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями.Пластиковая светосигнальная арматура предназначена для установки в пластиковые, металлические, стекловолоконные оболочки, без повышенной степени защиты.
Функциональные преимущества
- Удобная фиксация головки кнопки в панели электрощита
- Установка в панели толщиной до 4 мм
- Метки на головке кнопки, позволяющие произвести фиксацию в нужном положении Достижение степени защиты IP40 с лицевой панели
- Монтаж основания с блок-контактом простым защелкиванием
- Жесткая фиксация в собранном положении
- Демонтаж с помощью отвертки
|
Температурный диапазон |
Эксплуатация: от -35 °C до +70 °C Хранение: от -40 °C до +70 °C Влажность: до 90 %, без конденсата |
|
Вибростойкость |
Грибовидная 60 мм кнопка: 8 g. Остальные кнопки и переключатели: 15 g. |
|
Ударопрочность |
Кнопки управления: 70 g. Грибовидные кнопки: 15 g. Селекторные переключатели: 120 g. |
|
Степень защиты |
IP 40 в смонтированном положении. |
|
Механическая износостойкость |
Головка грибовидной кнопки: 300 000 циклов; остальные головки кнопок и переключателей: 3 000 000 циклов. |
Характеристики контактного блока
|
Номинальный ток термической стой-кости (Ith) |
10 A |
|
Номинальное напряжение изоляции (Ui) |
415 В |
|
Типы контактной группы |
Нормально-закрытый N.C., нормально- открытый N.O. |
|
Усилие нажатия |
Кнопки со скрытым или выступающим толкателем - с 1N.O. контактом: 10Н; с 1N.C. контактом: 8Н Дополнительные контакты - N.O. |
|
Подключение проводников |
Мин. 1×0.5 мм2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2×1.5 мм2 (16AWG) или 1×2.5 мм2 (14AWG) |
|
Защита цепи от короткого замыкания |
Использование плавкого предохранителя 10 А |
Технические характеристики сигнальных ламп
|
Тип лампы |
LED (Light-emitting diode) |
|
|
Номинальное напряжение питания |
AC/DC 24 В |
AC/DC 110 В |
|
AC/DC 220 В |
AC/DC 380 В |
|
|
>30 000 часов |
||
|
Цвета |
|
|
|
Диапазон рабочего напряжения |
0.85 Un ≤ Un ≤ 1.1Un |
|
| Номинальное рабочее напряжение, Ue (В) |
380 |
250 |
240 |
125 |
|
|
Номинальный рабочий ток, А |
AC-15 |
2.5 |
- |
3 |
- |
|
DC-13 |
- |
0.27 |
- |
0.55 |

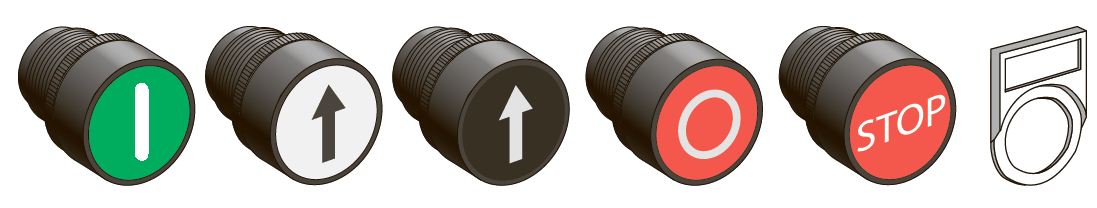

Возможность маркировки функций
Кнопки без подсветки
|
|

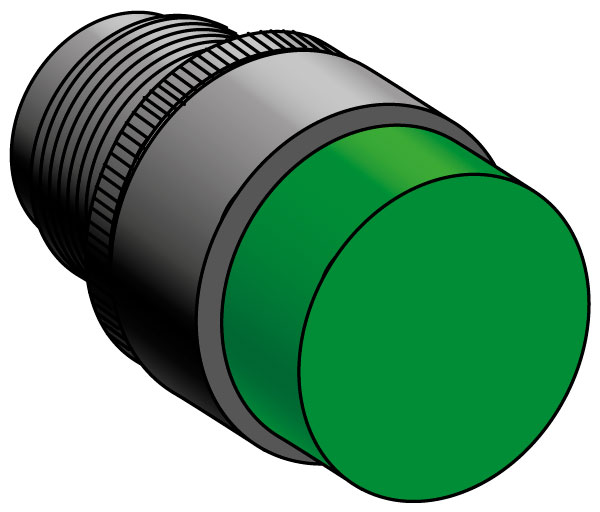

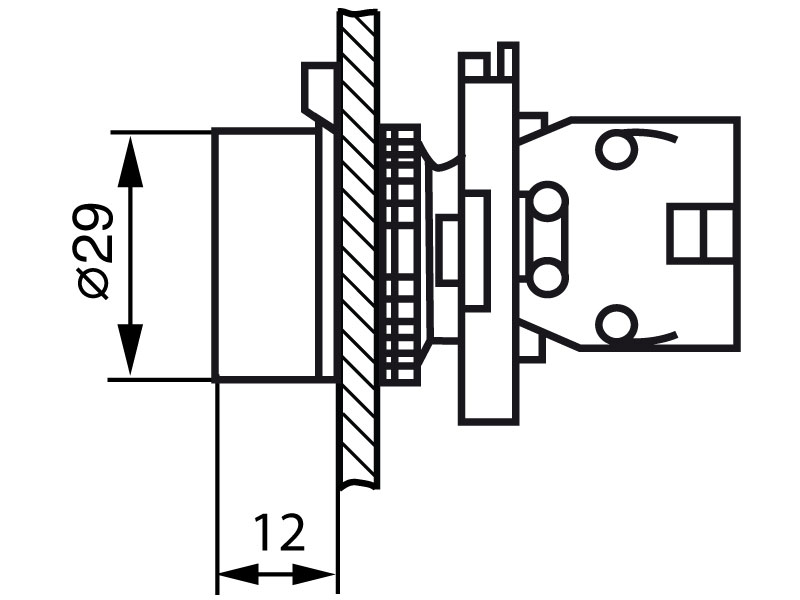

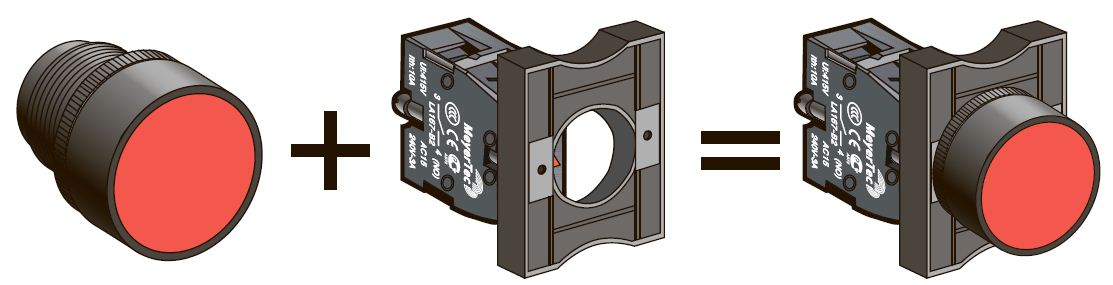

Головки кнопок управления со стандартным толкателем
Головки кнопок управления с грибовидным толкателем
|
|
|
| Тип |
Цвет |
Артикул | |
|

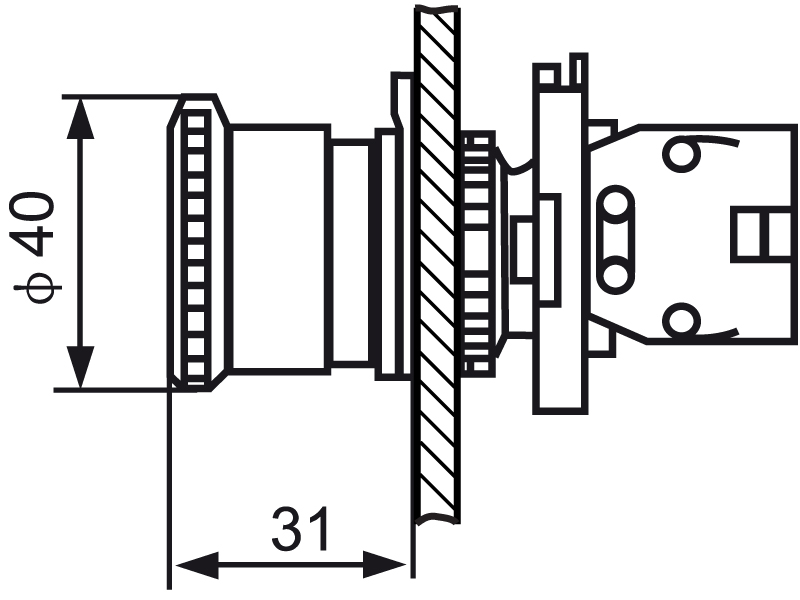

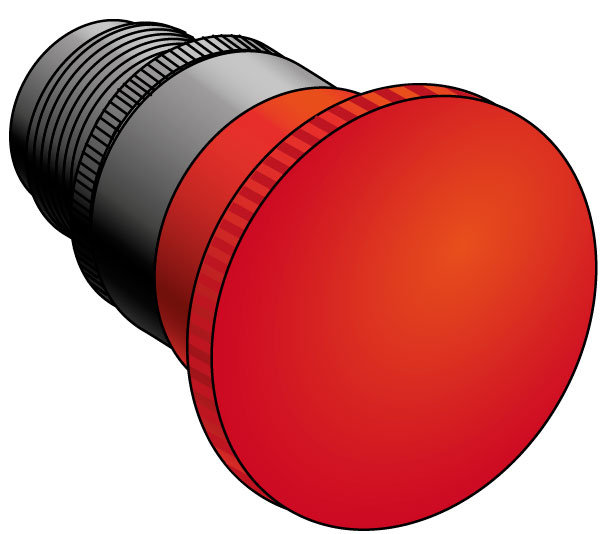

Головка кнопки с грибовидным толкателем, пружинный возврат, Ø40 мм |
черный |
MTB2-EC2 |
|
зеленый |
MTB2-EC3 |
||
| красный |
MTB2-EC4 |
||
|
желтый |
MTB2-EC5 |
||
|
синий |
MTB2-EC6 |
||
|

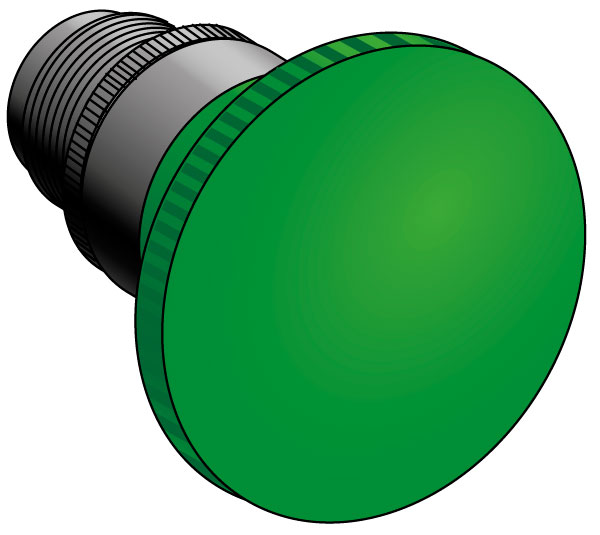

Головка кнопки с грибовидным толкателем, пружинный возврат, Ø60 мм |
черный |
MTB2-ER2 |
|
зеленый |
MTB2-ER3 |
||
|
красный |
MTB2-ER4 |
||
|

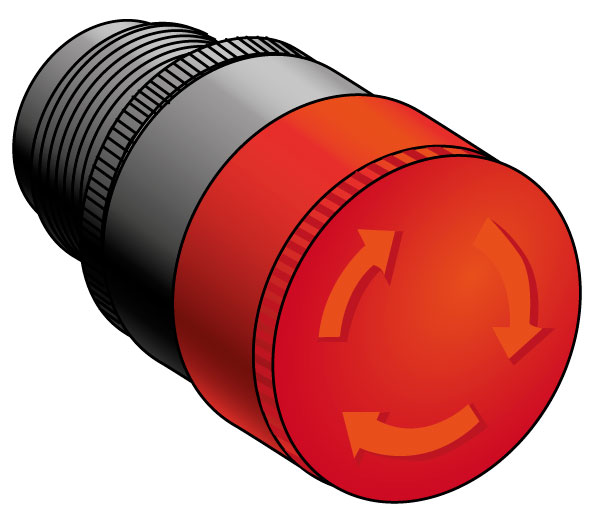

Головка кнопки с грибовидным толкателем, возврат поворотом, Ø30 мм |
красный |
MTB2-ES44 |
| Головка кнопки с грибовидным толкателем, возврат поворотом, Ø40 мм |
красный |
MTB2-ES54 |
|
|
Головка кнопки с грибовидным толкателем, возврат поворотом, Ø60 мм |
красный |
MTB2-ES64 |
|
|

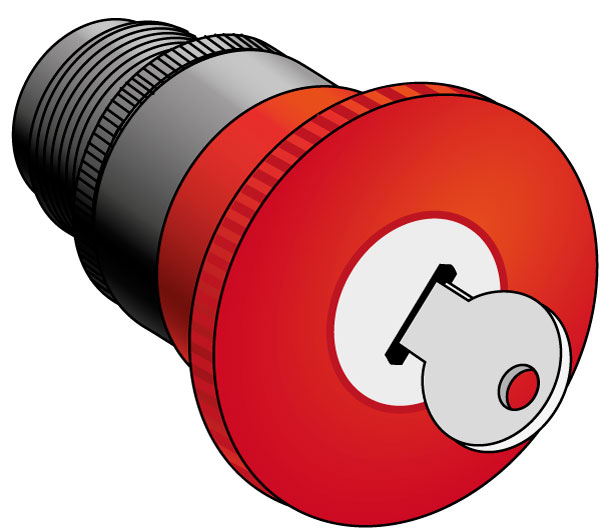

Головка кнопки с грибовидным толкателем, возврат поворотом ключа Ronis 455, Ø40 мм |
красный |
MTB2-ES14 |

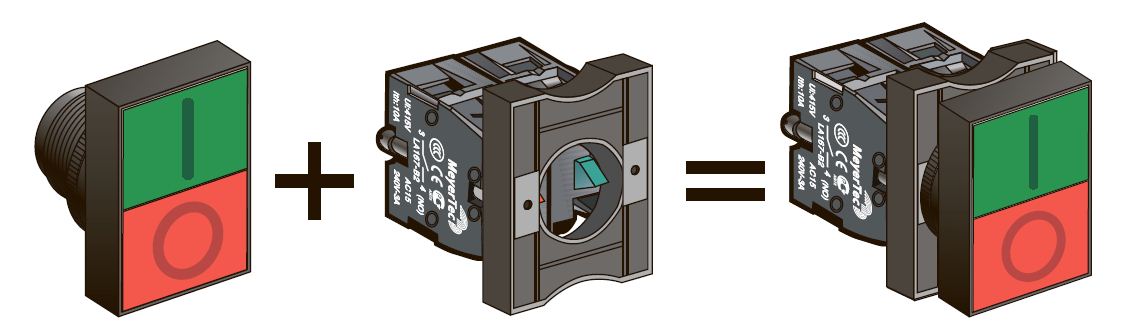

Головки кнопок управления с двойным толкателем
|
Тип |
Цвет |
Артикул |
|
|
Головка кнопки двойная, плоский красный толкатель |
Красный/Зеленый |
MTB2-EL83 |
|
Головка кнопки двойная, выступающий красный толкатель |
Красный/Зеленый |
MTB2-EL84 |

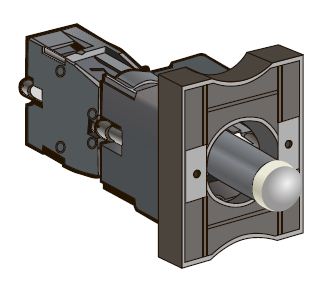

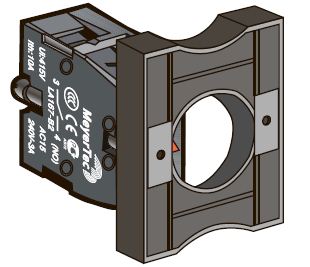

Основание с контактным блоком
|
Тип |
Модификация |
Артикул |
|
  |
Основание с 1 блок-контактом |
1NO |
MTB2-EZ11 |
|
1NC |
MTB2-EZ12 |
||
 |
Основание с 2 блок-контактами |
2NO |
MTB2-EZ13 |
|
2NC |
MTB2-EZ14 |
||
|
1NO+1NC |
MTB2-EZ15 |
||
 |

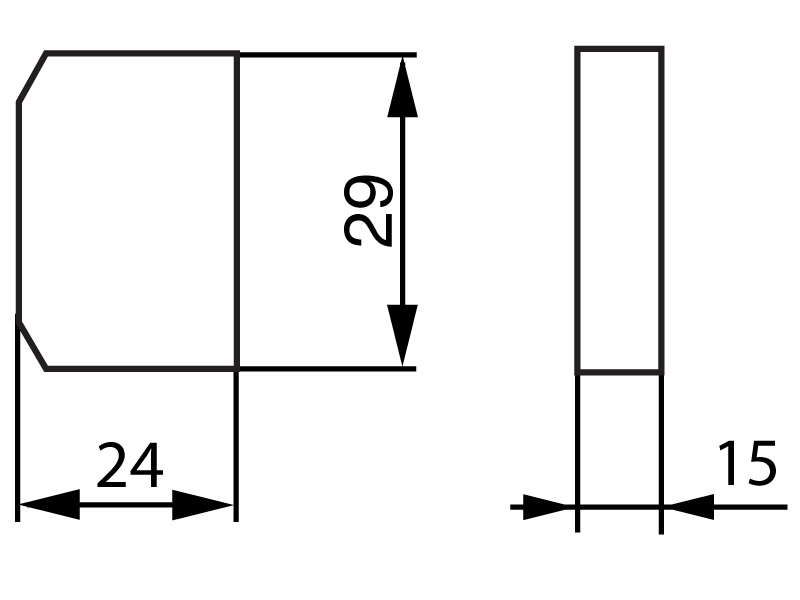

Дополнительный блок-контакт |
1NO |
MTB2-BE11 |
|
1NC |
MTB2-BE12 |

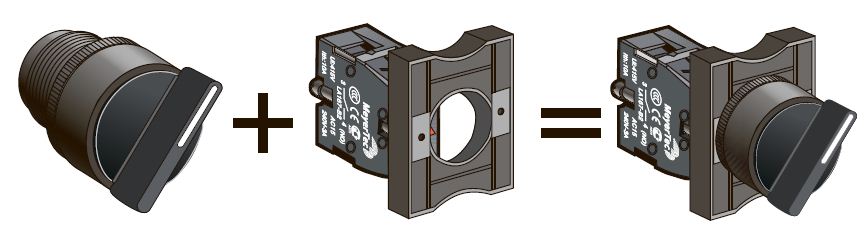

Переключатели без подсветки
|
|
|
|
|
Тип |
Модификация |
Артикул |
|

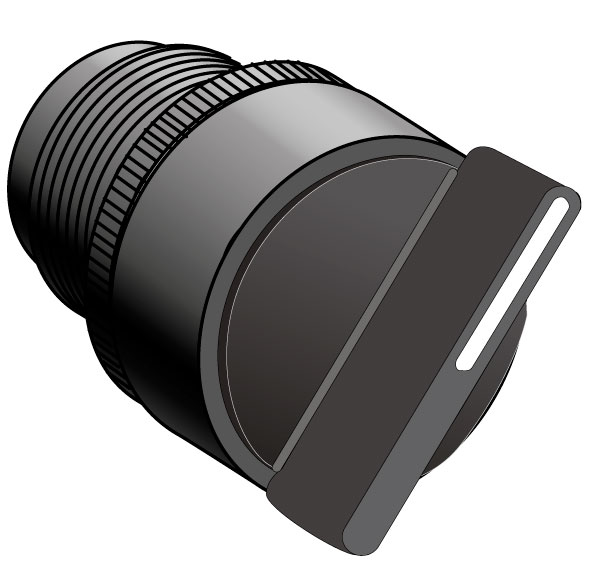

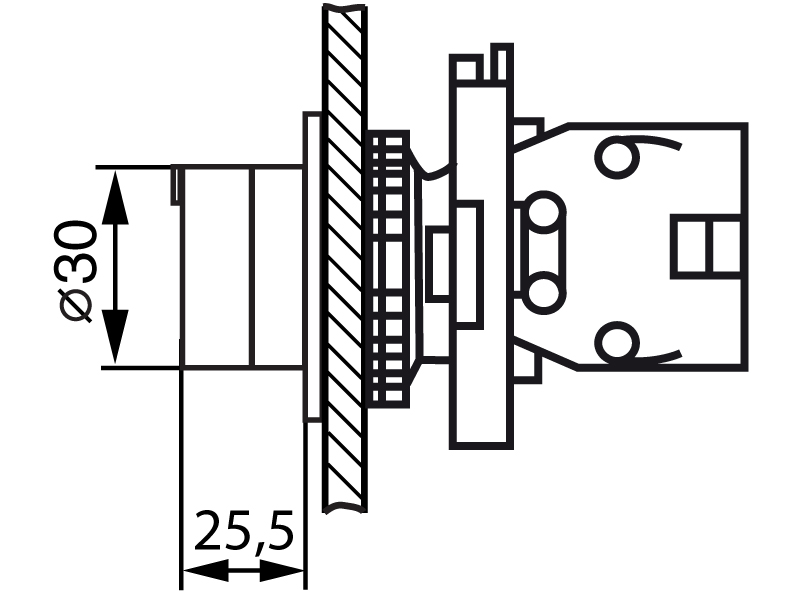

Головка переключателя, короткая ручка, 2 положения | 2 полож. фикс. | MTB2-ED2 |
| 2 полож. фикс-возвр | MTB2-ED4 | ||
| Головка переключателя, короткая ручка, 3 положения | 3 полож. фикс. | MTB2-ED3 | |
| 3 полож. возвр.-фикс.-возвр | MTB2-ED5 | ||
|

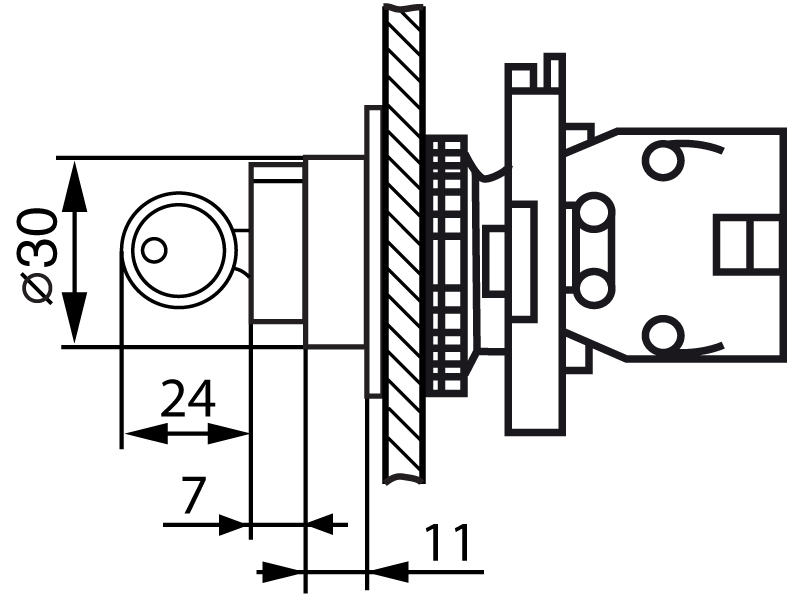

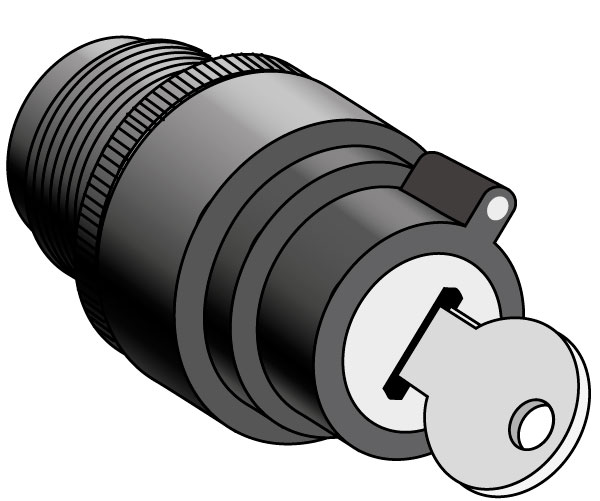

Головка переключателя, с ключом, 2 положения | 2 полож. фикс., 1 выемки | MTB2-EG2 |
| 2 полож. фикс., 2 выемки | MTB2-EG4 | ||
| 2 полож. фикс.-возвр., 1 выемки | MTB2-EG6 | ||
| Головка переключателя, с ключом, 3 положения | 3 полож. фикс., 1 выемки | MTB2-EG3 | |
| 3 полож. возврат-фикс.-возврат, 1 выемка | MTB2-EG5 | ||
| 3 полож. фикс., 3 выемки | MTB2-EG0 | ||
| 3 полож. возврат-фикс.-фикс., 1 выемка | MTB2-EG7 |
Кнопки с подсветкой

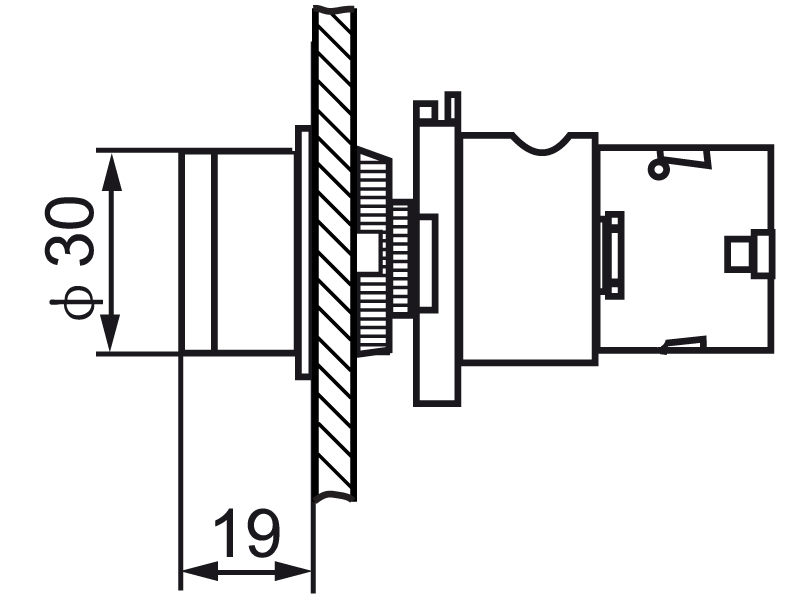

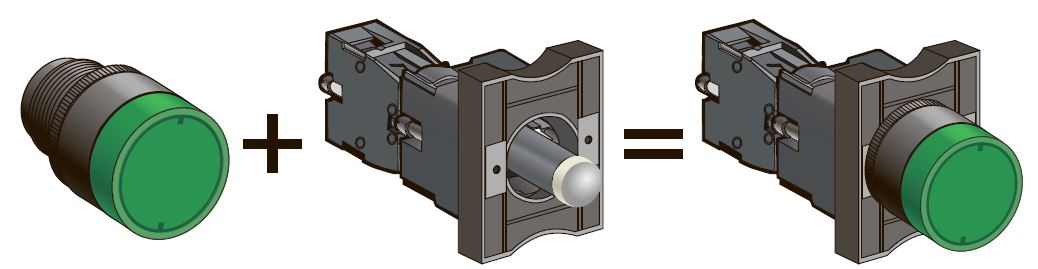

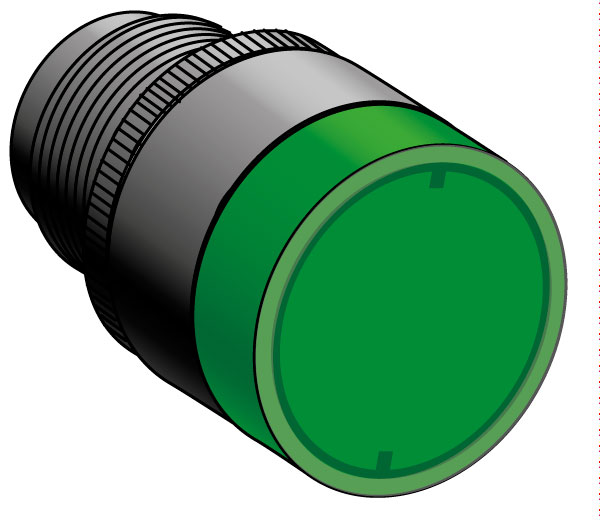

Головки кнопок управления с функцией подсветки
.jpg "Головки кнопок управления с функцией подсветки")
|
|
|
|
Цвет | Артикул |
|
зеленый | MTB2-EW33 |
| красный | MTB2-EW34 | |
| желтый | MTB2-EW35 | |
| синий | MTB2-EW36 |

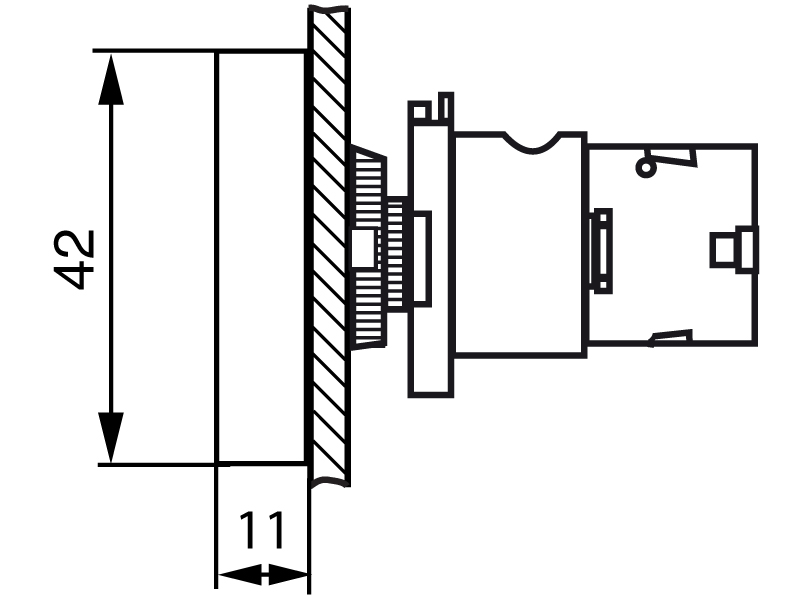

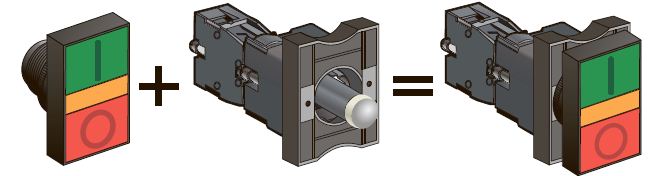

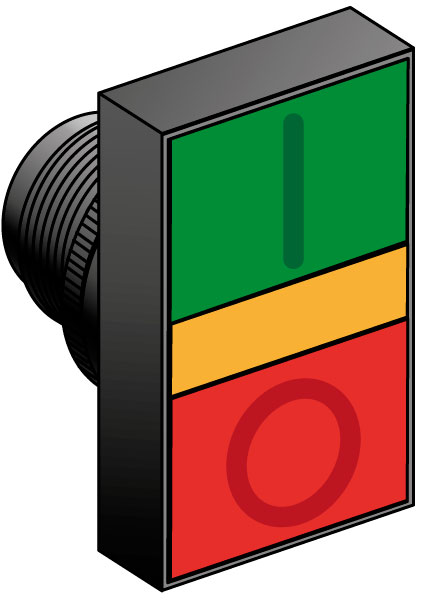

Головки кнопок управления с двойным толкателем, с функцией подсветки
|
|
|
Цвет |
Артикул |
|
.jpg "Головки кнопок управления с двойным толкателем, с функцией подсветки MTB2-E")
|
Красный/Зеленый |
MTB2-EW84 |
Основание с LED модулем подсветки (прямое включение) и контактным блоком
|
|
|
Напряжение питания |
Тип контакта | Цвет | Артикул |
| 24V AC/DC | 1NO | белый | MTB2-EW611 |
| 24V AC/DC | 1NO | зеленый | MTB2-EW613 |
| 24V AC/DC | 1NC | красный | MTB2-EW614 |
| 24V AC/DC | 1NO | желтый | MTB2-EW615 |
| 24V AC/DC | 1NO | синий | MTB2-EW616 |
| 220V AC/DC | 1NO | белый | MTB2-EW631 |
| 220V AC/DC | 1NO | зеленый | MTB2-EW633 |
| 220V AC/DC | 1NC | красный | MTB2-EW634 |
| 220V AC/DC | 1NO | желтый | MTB2-EW635 |
| 220V AC/DC | 1NO | синий | MTB2-EW636 |

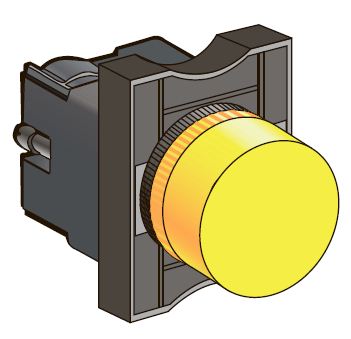

Сигнальные LED лампы
|
Напряжение питания |
Цвет |
Артикул | |
|
|
24V AC/DC |
белый |
MTB2-EV611 |
|
24V AC/DC |
зеленый |
MTB2-EV613 | |
|
24V AC/DC |
красный |
MTB2-EV614 | |
|
24V AC/DC |
желтый |
MTB2-EV615 | |
|
24V AC/DC |
синий |
MTB2-EV616 | |
|
220V AC/DC |
белый |
MTB2-EV631 | |
|
220V AC/DC |
зеленый |
MTB2-EV633 | |
|
220V AC/DC |
красный |
MTB2-EV634 | |
|
220V AC/DC |
желтый |
MTB2-EV635 | |
|
220V AC/DC |
синий |
MTB2-EV636 |
Аксеcсуары
| Изображение | Наименование | Артикул |
 |
Модуль фиксации | MTB2-F02 |
 |
Защитный кожух-рамка, желтый, 60 мм | MTB2-F03 |
 |
Прозрачный кожух-блокировки | MTB2-F04 |
 |
Монтажный ключ | MT22-F06 |
 |
Комплект желтых табличек, круг, «Emergency Stop», 60мм (уп. 2 шт.) | MTB2-F07 |
 |
Комплект желтых табличек, круг, «Emergency Stop», 90мм (уп. 2 шт.) | MTB2-F12 |
 |
Силиконовый защитный кожух (уп. 2 шт.) | MTB2-F08 |
 |
Заглушка 22 мм (уп. 2 шт.) | MTB2-F09 |
 |
Комплект держателей маркировки, 25х11мм, (уп. 5 шт.) | MTB2-F11 |
|
|
Комплект держателей маркировки, 25х18мм, (уп. 5 шт.) | MTB2-F10 |
 |
Комплект ключей RONIS №455 (уп. 2шт.) | MTB2-F455 |
 |
Блок-контакт NO | MTB2-BE11 |
 |
Блок-контакт NC |
MTB2-BE12 |
Отгрузка доступна
Для расчета цены выберите параметр:
-
EA1Головка кнопки, скрытый толкатель Белый
-
EA2Головка кнопки, скрытый толкатель Черный
-
EA3Головка кнопки, скрытый толкатель Зеленый
-
EA4Головка кнопки, скрытый толкатель Красный
-
EA5Головка кнопки, скрытый толкатель Желтый
-
EA6Головка кнопки, скрытый толкатель Синий
-
EL1Головка кнопки, выступающий толкатель Белый
-
EL2Головка кнопки, выступающий толкатель Черный
-
EL3Головка кнопки, выступающий толкатель Зеленый
-
EL5Головка кнопки, выступающий толкатель Желтый
-
EL6Головка кнопки, выступающий толкатель Синий
-
EL4Головка кнопки, выступающий толкатель Красный
-
EP1Головка кнопки, толкатель в кожухе Белый
-
EP2Головка кнопки, толкатель в кожухе Черный
-
EP3Головка кнопки, толкатель в кожухе Зеленый
-
EP4Головка кнопки, толкатель в кожухе Красный
-

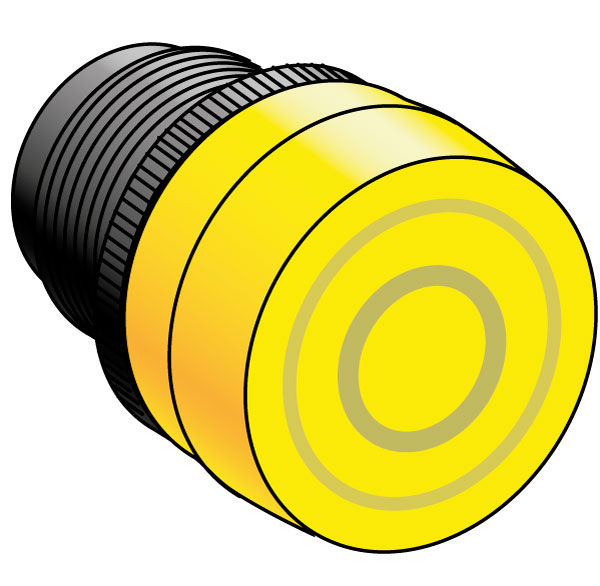

EP5Головка кнопки, толкатель в кожухе Желтый
-
EP6Головка кнопки, толкатель в кожухе Синий
-

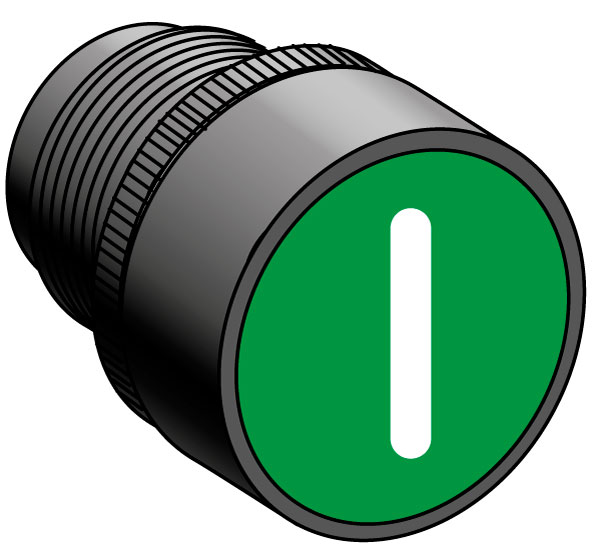

EA331Головка кнопки, толкатель с маркировкой Зеленый знак "I"
-
EA334Головка кнопки, толкатель с маркировкой Белый знак "стрелка вверх"
-
EA335Головка кнопки, толкатель с маркировкой Черный знак "стрелка вверх"
-
EA435Головка кнопки, толкатель с маркировкой Красный знак "О"
-
EA434Головка кнопки, толкатель с маркировкой Красный знак "stop"
-
EC2Головка кнопки с грибовидным толкателем, пружинный возврат, Ø40 мм черный
-
EC4Головка кнопки с грибовидным толкателем, пружинный возврат, Ø40 мм красный
-
EC5Головка кнопки с грибовидным толкателем, пружинный возврат, Ø40 мм желтый
-
EC6Головка кнопки с грибовидным толкателем, пружинный возврат, Ø40 мм синий
-
EC3Головка кнопки с грибовидным толкателем, пружинный возврат, Ø40 мм зеленый
-
ER2Головка кнопки с грибовидным толкателем, пружинный возврат, Ø60 мм черный
-
ER3Головка кнопки с грибовидным толкателем, пружинный возврат, Ø60 мм зеленый
-
ER4Головка кнопки с грибовидным толкателем, пружинный возврат, Ø60 мм красный
-
ES44Головка кнопки с грибовидным толкателем, возврат поворотом, Ø30 мм красный
-
ES54Головка кнопки с грибовидным толкателем, возврат поворотом, Ø40 мм красный
-
ES64Головка кнопки с грибовидным толкателем, возврат поворотом, Ø60 мм красный
-
ES14Головка кнопки с грибовидным толкателем, возврат поворотом ключа Ronis 455, Ø40 мм красный
-
EL83Головка кнопки двойная, плоский красный толкатель Красный/Зеленый
-
EL84Головка кнопки двойная, выступающий красный толкатель Красный/Зеленый
-
EZ11Основание с 1 блок-контактом 1NO
-
EZ12Основание с 1 блок-контактом 1NC
-
EZ13Основание с 2 блок-контактами 2NO
-
EZ14Основание с 2 блок-контактами 2NC
-
EZ15Основание с 2 блок-контактами 1NO+1NC
-
BE11Дополнительный блок-контакт 1NO
-
BE12Дополнительный блок-контакт 1NC
-
ED2Головка переключателя, короткая ручка, 2 положения 2 полож. фикс.
-
ED4Головка переключателя, короткая ручка, 2 положения 2 полож. фикс-возвр
-
ED3Головка переключателя, короткая ручка, 3 положения 3 полож. фикс.
-
ED5Головка переключателя, короткая ручка, 3 положения 3 полож. возвр.-фикс.-возвр
-
EG2Головка переключателя, с ключом, 2 полож. фикс., 1 выемки
-
EG4Головка переключателя, с ключом, 2 полож. фикс., 2 выемки
-
EG6Головка переключателя, с ключом, 2 полож. фикс.-возвр., 1 выемки
-
EG3Головка переключателя, с ключом, 3 полож. фикс., 1 выемки
-
EG5Головка переключателя, с ключом, 3 полож. возврат-фикс.-возврат, 1 выемка
-
EG0Головка переключателя, с ключом, 3 полож. фикс., 3 выемки
-
EG7Головка переключателя, с ключом, 3 полож. возврат-фикс.-фикс., 1 выемка
-
EW615Основание с LED модулем подсветки (прямое включение) и контактным блоком 24V AC/DC 1NO желтый
-
EW616Основание с LED модулем подсветки (прямое включение) и контактным блоком 24V AC/DC 1NO синий
Отгрузка доступна
