Кабельные наконечники MT

Технические характеристики кабельных наконечников MT

Наконечники разного вида отличаются способом фиксации жил проводника на контактах различных устройств и объединены единой международной цветовой идентификацией.

Материал коннекторов наконечников – медь марки М1, разъемов - латунь Н59:

• М1 – качественная медь с высоким содержанием основного металла (99,9%). Преимуществом меди М1 является высокая электропроводность, при этом она обладает низким электрическим сопротивлением, высокой пластичностью и коррозионной стойкостью.
• Латунь Н59 содержит 59% меди, обладает высокой прочностью и износостойкостью.

Цвет изолирующей манжеты наконечника определяет размер сечения входящего в нее проводника:

• манжета красного цвета – проводник от 0.5 до 1-1.5 мм2
• манжета синего цвета – проводник от 1-1.5 до 2.5 мм2
• манжета желтого цвета – проводник от 4 до 6 мм2

Монтаж кабельных наконечников прост и занимает несколько секунд.

С провода снимается изоляция на расстоянии, необходимом для плотного контакта с металлом наконечника.

Зачищенный конец проводника помещается в гильзу наконечника и обжимается с помощью специального инструмента.

Смонтированное таким образом электрическое соединение надежно и имеет эстетический, профессионально завершенный вид.

Наконечники изолированные

• Материал коннектора: медь М1

• Покрытие коннектора: лужение
• Материал изоляции: самозатухающий ПВХ
• Температурный диапазон: -10°C+70°C

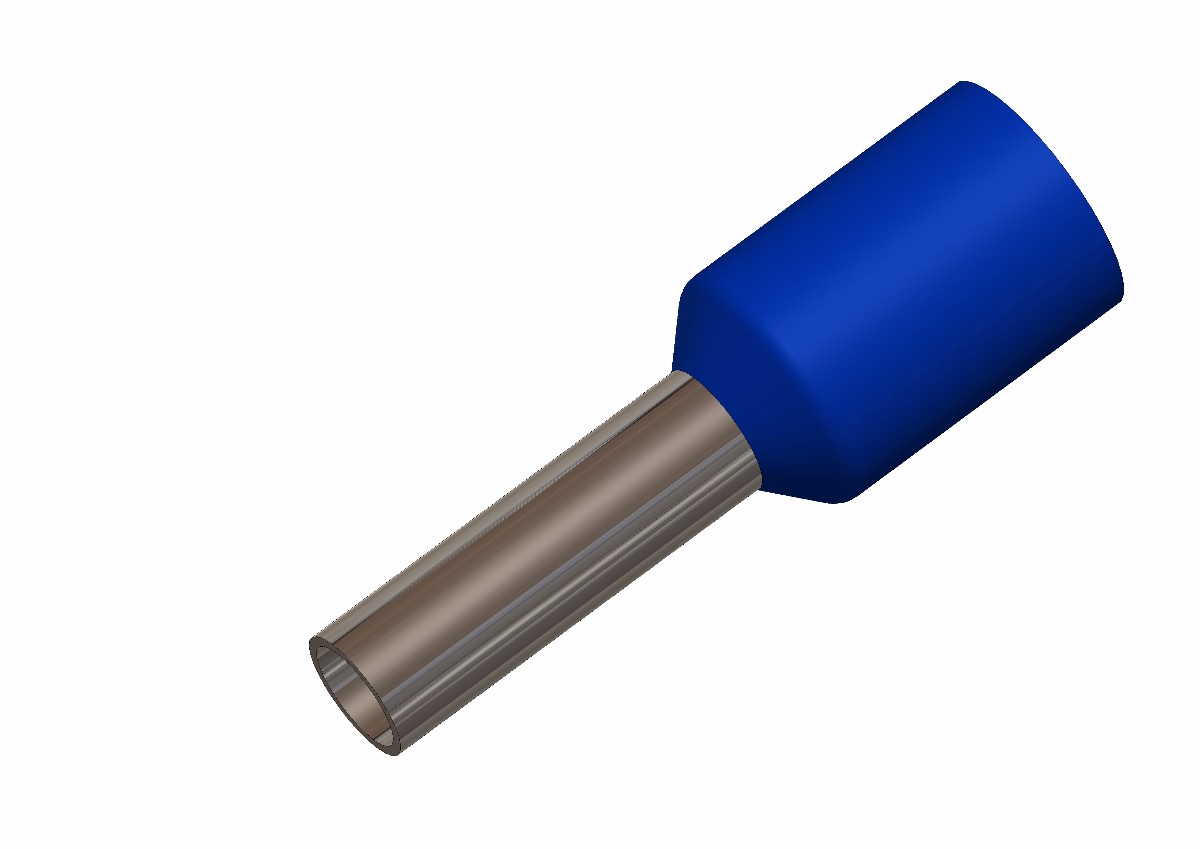

Наконечник штыревой втулочный изолированный (НШВИ) серии MTES

Наконечник штыревой втулочный изолированный (НШВИ) — предназначен для оконцевания одного провода и его последующего подключения к контактным клеммам различного типа. Стандарт: DIN 46228/4.

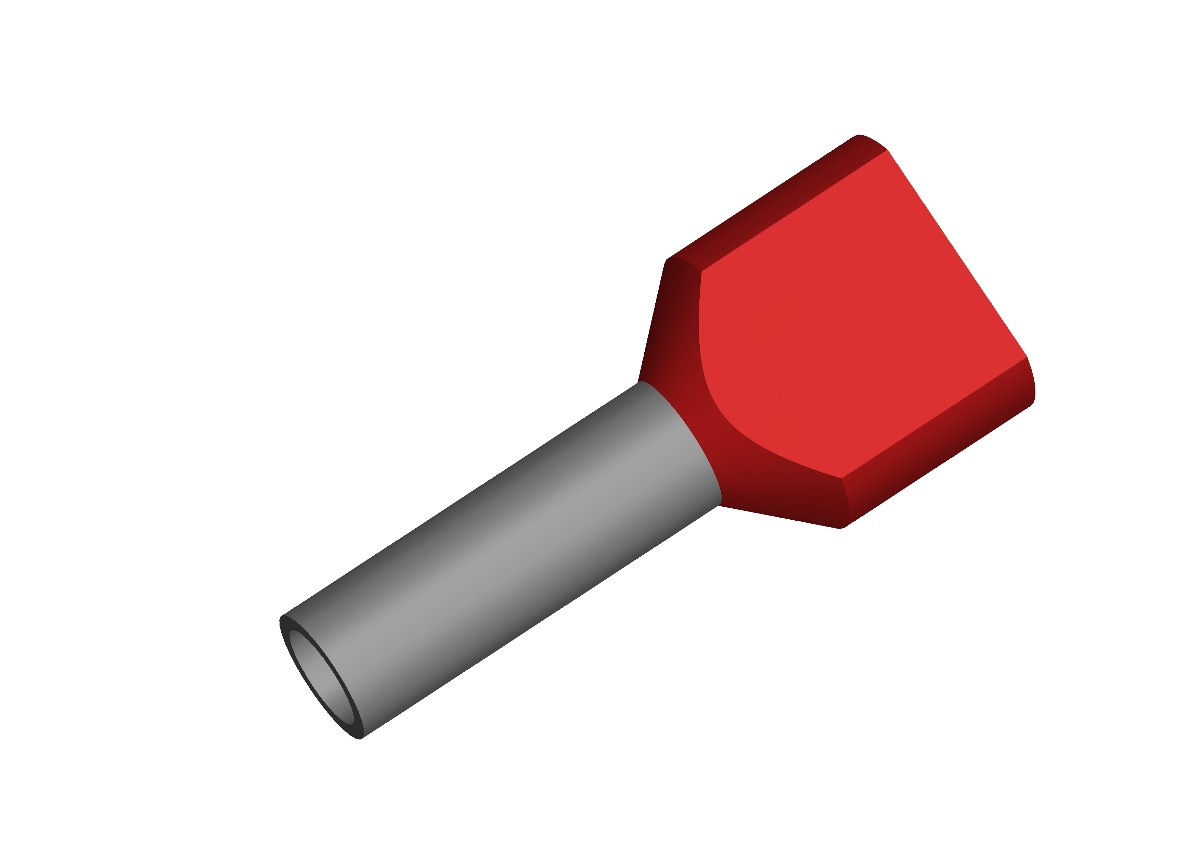

Наконечник штыревой втулочный изолированный двойной (НШВИ 2) серия MTES2

Наконечник штыревой втулочный изолированный двойной (НШВИ 2) — предназначен для оконцевания двух проводов и их последующего подключения к контактным клеммам различного типа. Стандарт: DIN 46228.

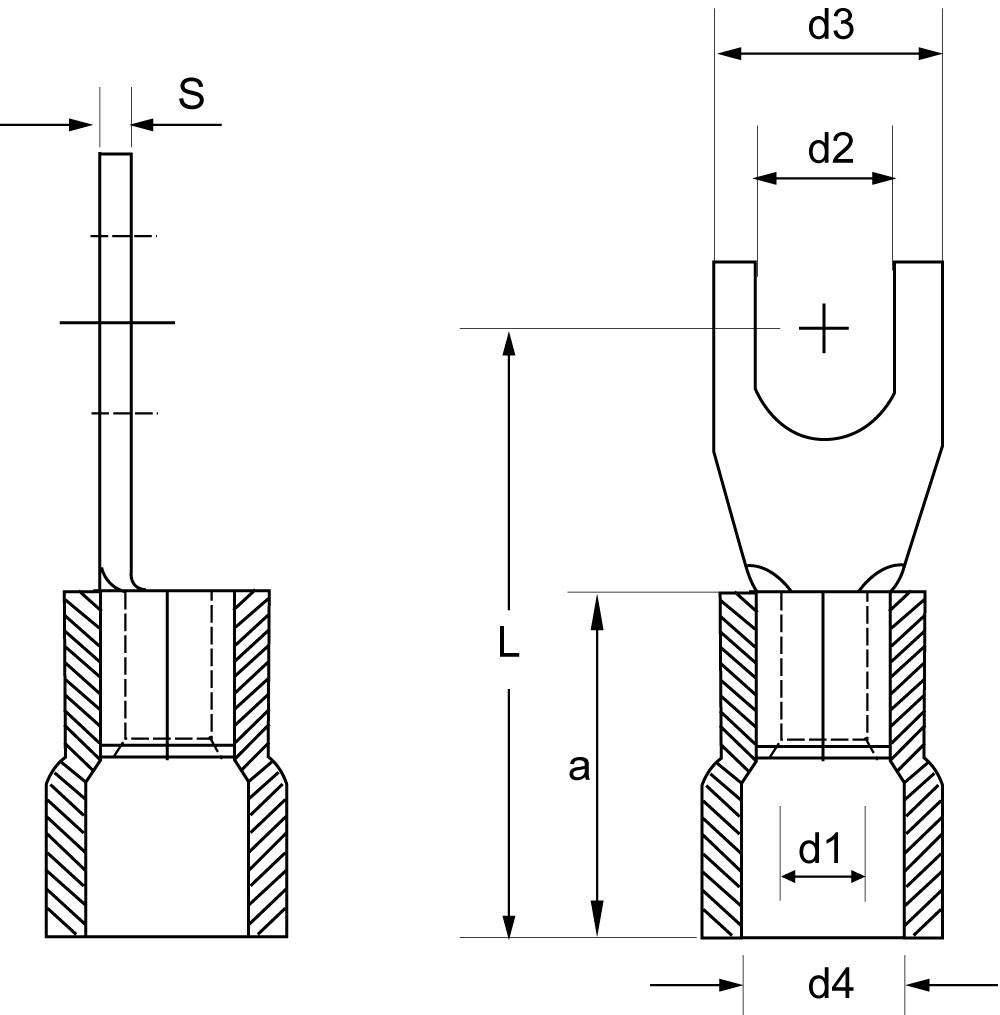

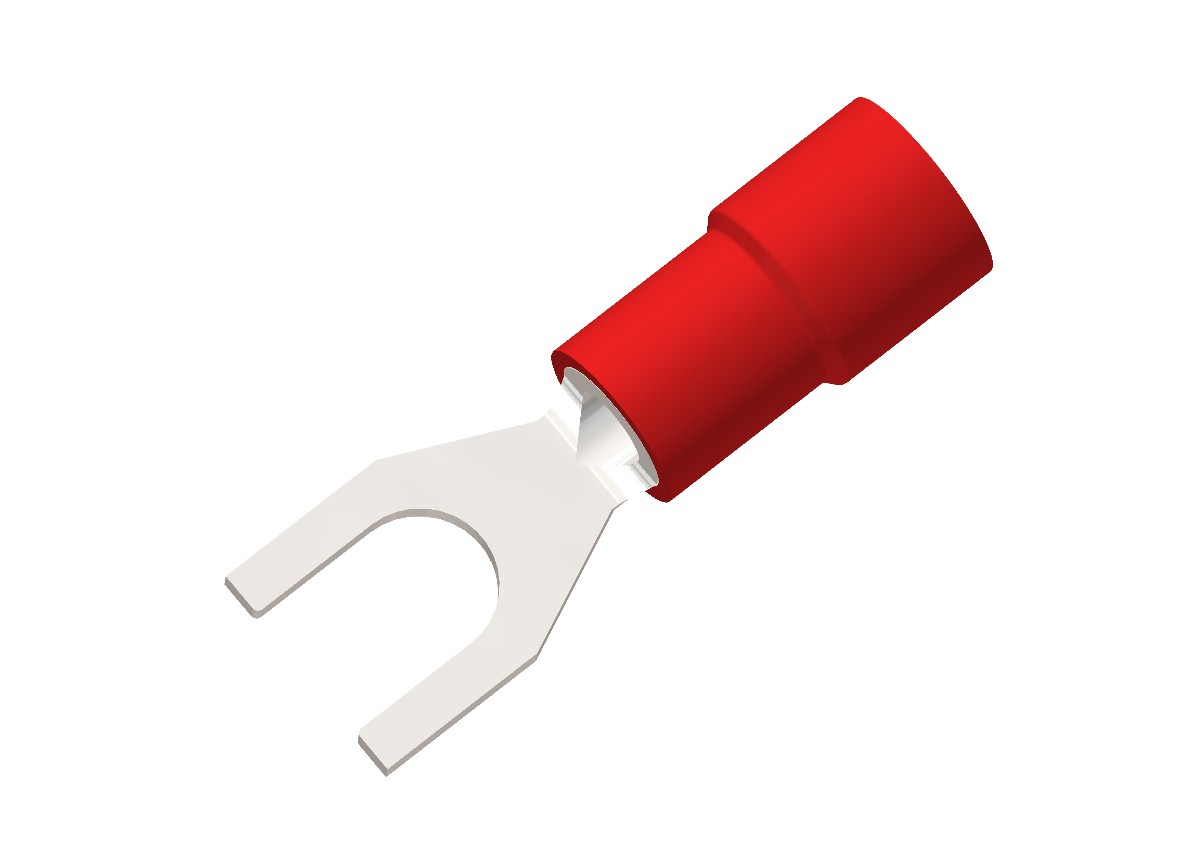

Наконечник вилочный изолированный (НВИ) серия MTFT

Наконечник вилочный изолированный (НВИ) — предназначен для подключения проводов к электрооборудованию с контактными устройствами на основе винтовой фиксации. Стандарт: DIN 46237.

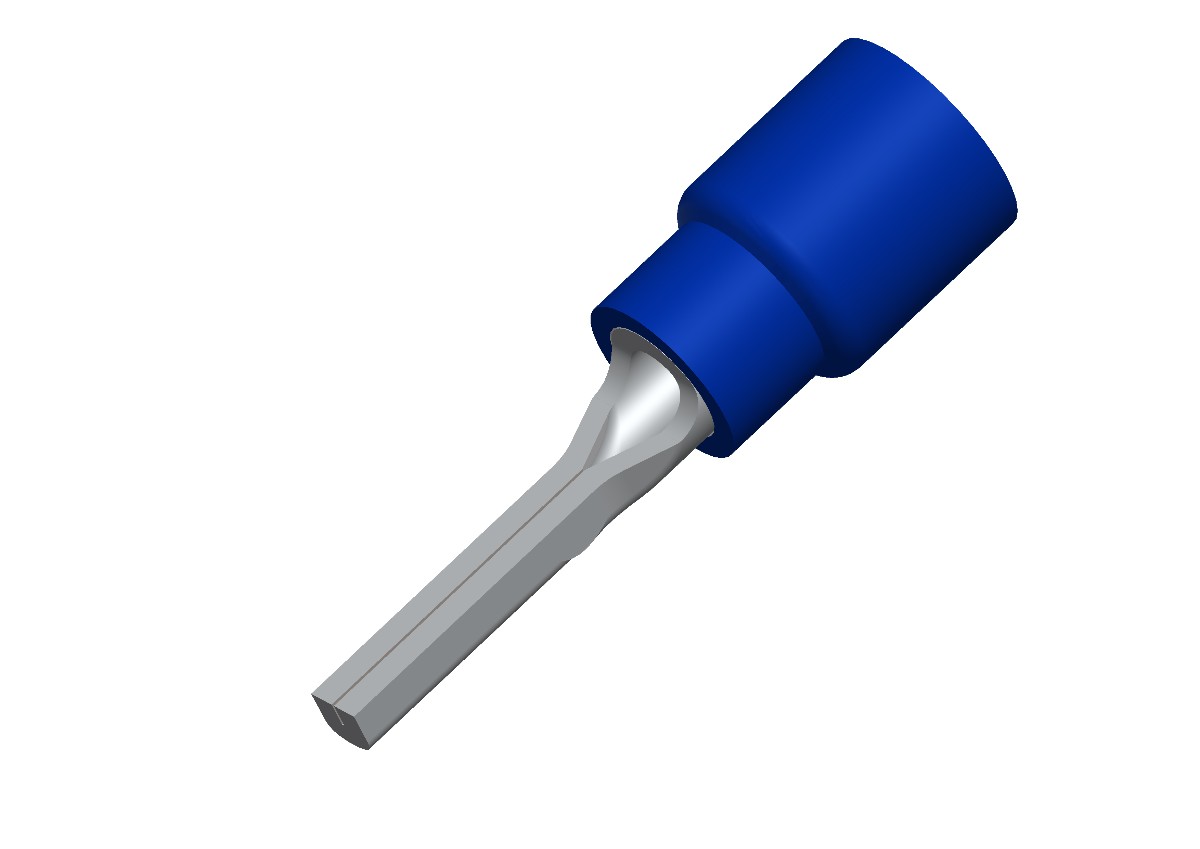

Наконечник штыревой круглый изолированный (НШКИ) серия MTPR

Наконечник штыревой круглый изолированный (НШКИ) — предназначен для оконцевания одного провода и его последующего подключения к контактным клеммам различного типа. Стандарт: DIN 46245, DIN 46230.

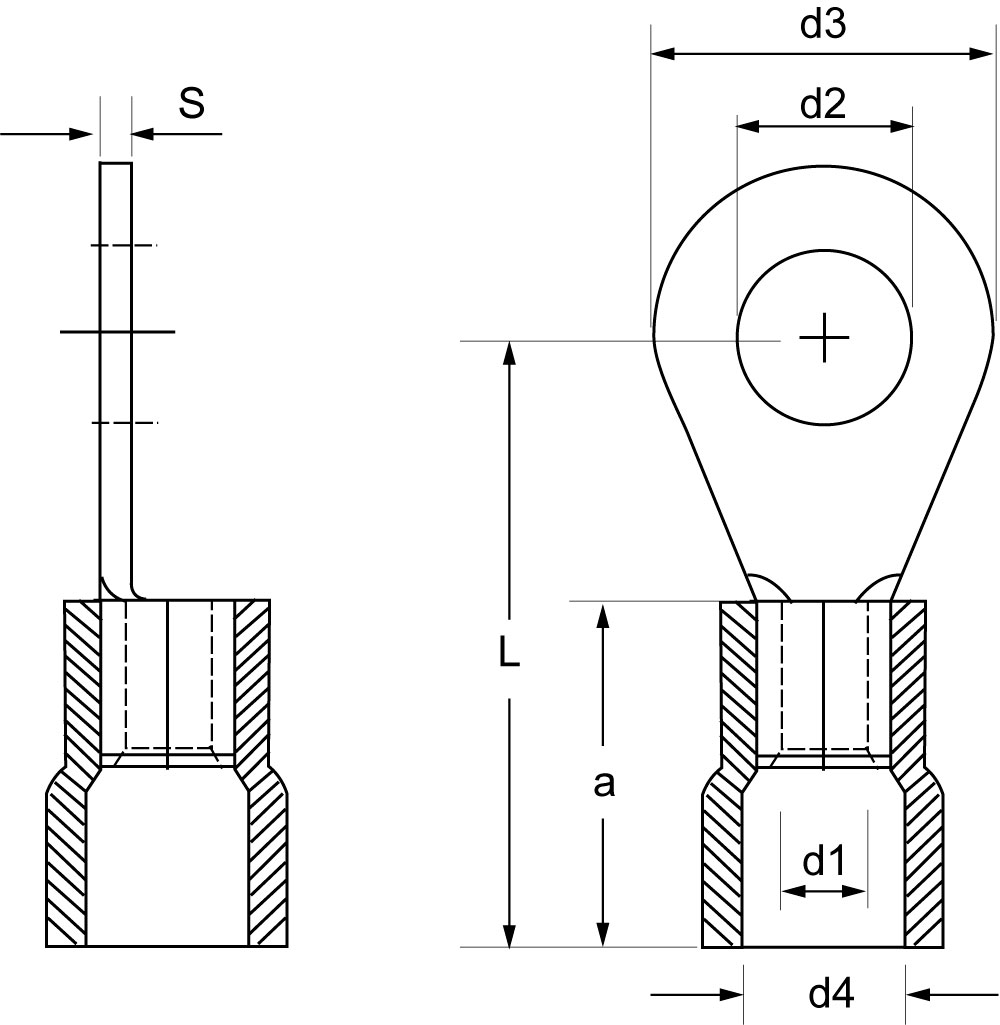

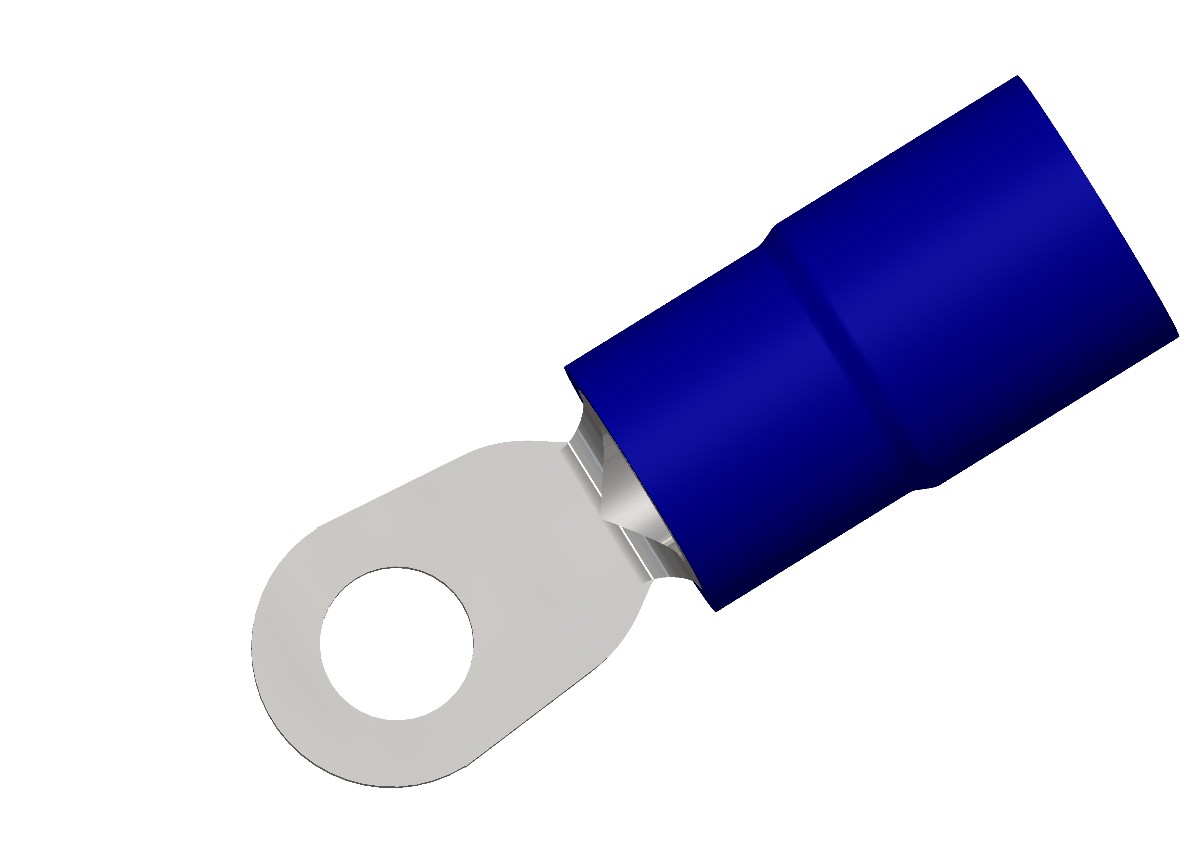

Наконечник кольцевой изолированный (НКИ) серия MTRT

Наконечник кольцевой изолированный (НКИ) — предназначен для подключения проводов к электрооборудованию с контактными устройствами на основе винтовой фиксации. Стандарт: DIN 46237.

Разъемы и наконечники

• Материал коннектора: латунь Н59
• Покрытие коннектора: лужение
• Материал изоляции: нейлон РА6 или ПВХ
• Температурный диапазон:-10°C+70°C
• Стандарт: DIN 46245, DIN 46248

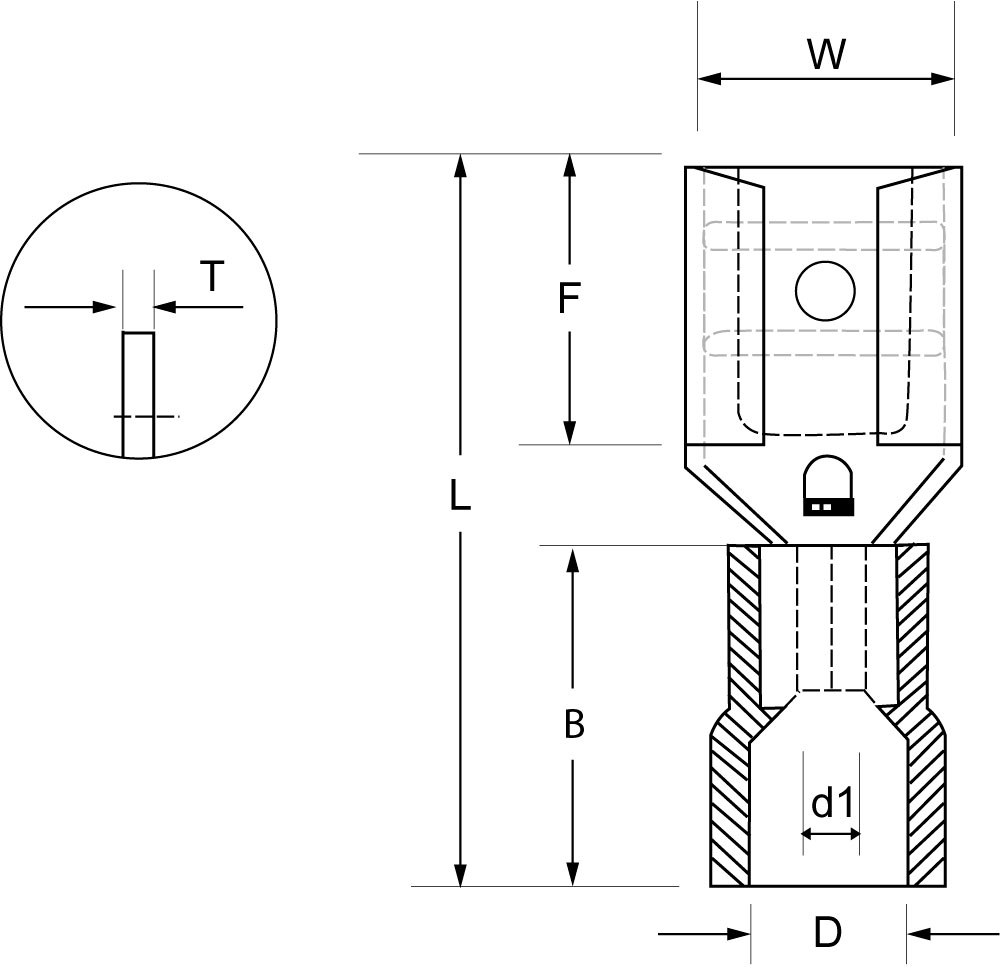

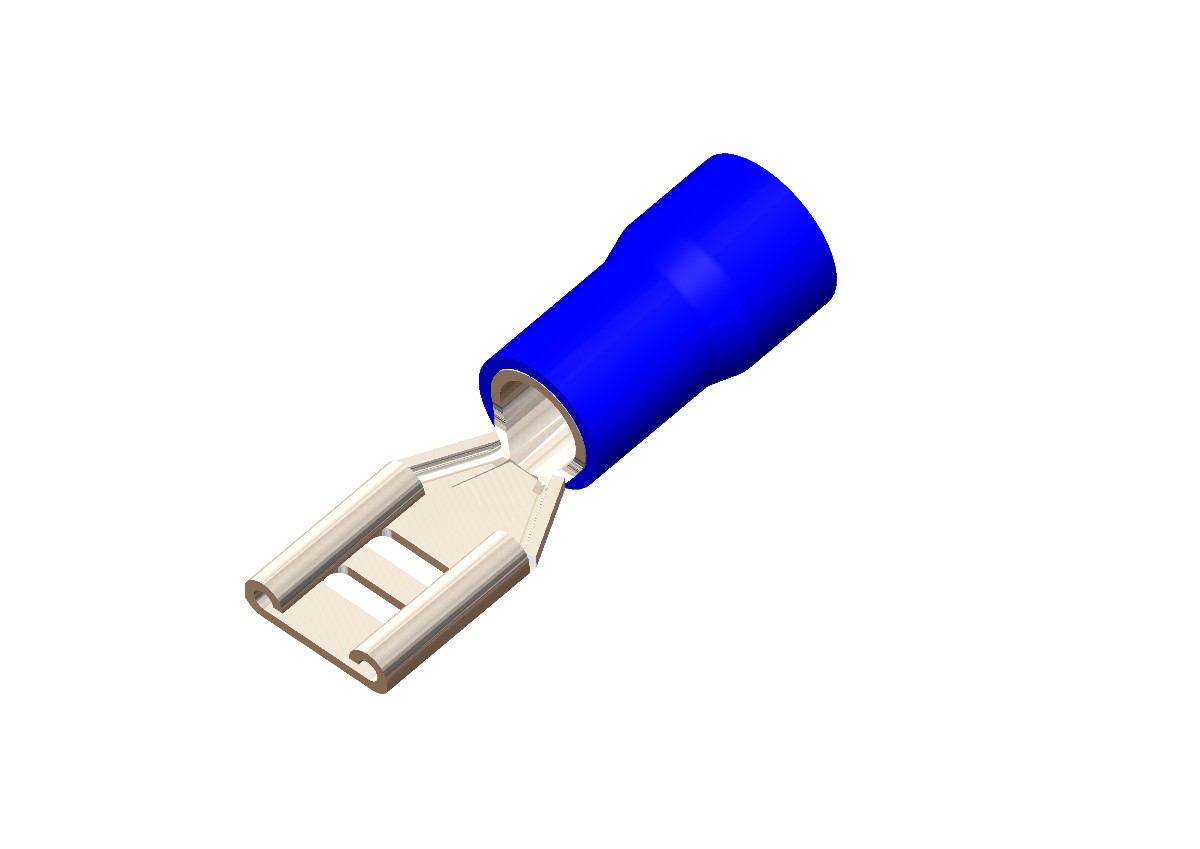

Разъем плоский изолированный "МАМА" (РПИ-М) серия MTDF

Разъем плоский изолированный "МАМА" (РПИ-М) — предназначен для создания быстроразъемных соединений многожильных медных проводов. Материал изоляции: самозатухающий ПВХ.

Артикул и Наименование	Цвет	Диапазон сечений провода, мм²	Размер контакта, мм	Размеры, мм
				W	F	L	B	D	d1	T
MTDF-153, РПИ-М 1.5-3-0.8 (уп.100 шт.)	Красный	0,5-1,5	0,8×2,8	3,2	6,5	19,0	10,5	3,8	1,7	0,4
MTDF-157, РПИ-М 1.5-7-0.8 (уп.100 шт.)	Красный	0,5-1,5	0,8×6,35	6,6	7,5	20,8	10,5	3,8	1,7	0,4
MTDF-257, РПИ-М 2.5-7-0.8 (уп.100 шт.)	Синий	1,5-2,5	0,8×6,3	6,6	7,5	20,8	10,5	4,7	2,3	0,4
MTDF-255, РПИ-М 2.5-5-0.8 (уп.100 шт.)	Синий	1,5-2,5	0,8×4,75	5,0	6,4	19,4	10,5	4,7	2,3	0,4
MTDF-67, РПИ-М 6.0-7-0.8 (уп.100 шт.)	Желтый	4,0-6,0	0,8×6,35	6,6	7,5	23,3	13,0	6,2	3,4	0,4

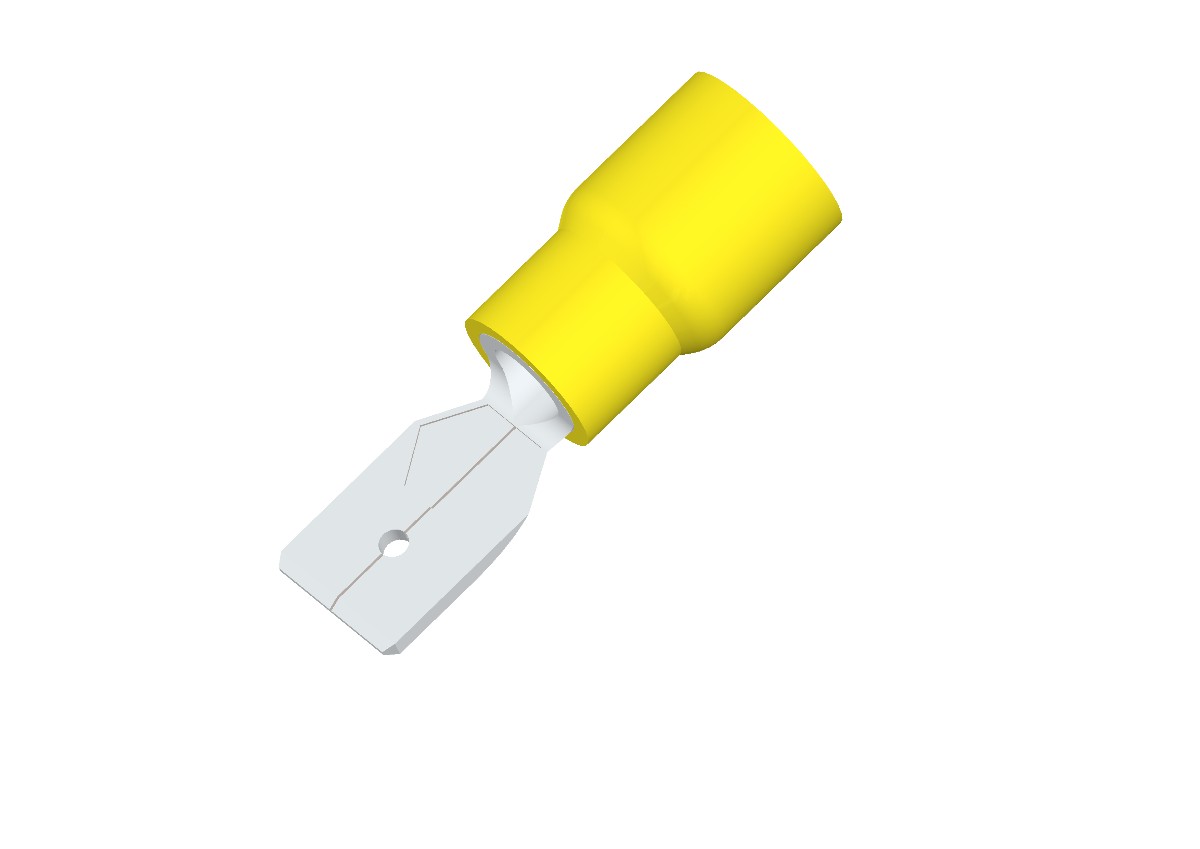

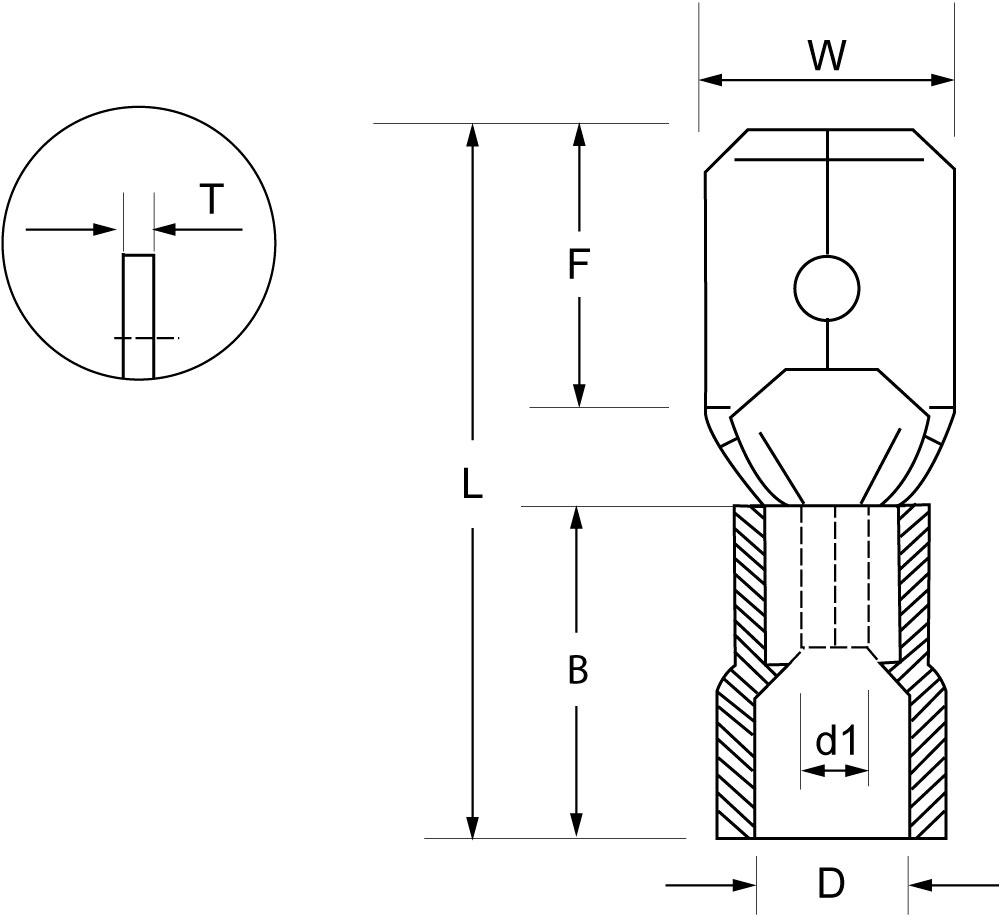

Наконечник плоский изолированный "ПАПА" (НПИ-П) серия MTDM

Наконечник плоский изолированный "ПАПА" (НПИ-П) — предназначен для создания быстроразъемных соединений многожильных медных проводов. Материал изоляции: самозатухающий ПВХ.

Артикул и Наименование	Цвет	Диапазон сечений провода, мм²	Размер контакта, мм	Размеры, мм
				W	F	L	B	D	d1	T
MTDM-153, НПИ-П 1.5-3-0.8 (уп.100 шт.)	Красный	0,5-1,5	0,8×2,8	2,8	6,5	19,2	10,5	3,8	1,7	0,4
MTDM-157, НПИ-П 1.5-7-0.8 (уп.100 шт.)	Красный	0,5-1,5	0,8×6,35	6,35	7,7	21,8	10,5	3,8	1,7	0,4
MTDM-255, НПИ-П 2.5-5-0.8 (уп.100 шт.)	Синий	1,5-2,5	0,8×4,75	4,8	6,7	19,8	10,5	4,7	2,3	0,4
MTDM-257, НПИ-П 2.5-7-0.8 (уп.100 шт.)	Синий	1,5-2,5	0,8×6,35	6,35	7,7	21,8	10,5	4,7	2,3	0,4
MTDM-67, НПИ-П 6.0-7-0.8 (уп.100 шт.)	Желтый	4,0-6,0	0,8×6,35	6,35	7,7	24,0	13,0	6,2	3,4	0,4

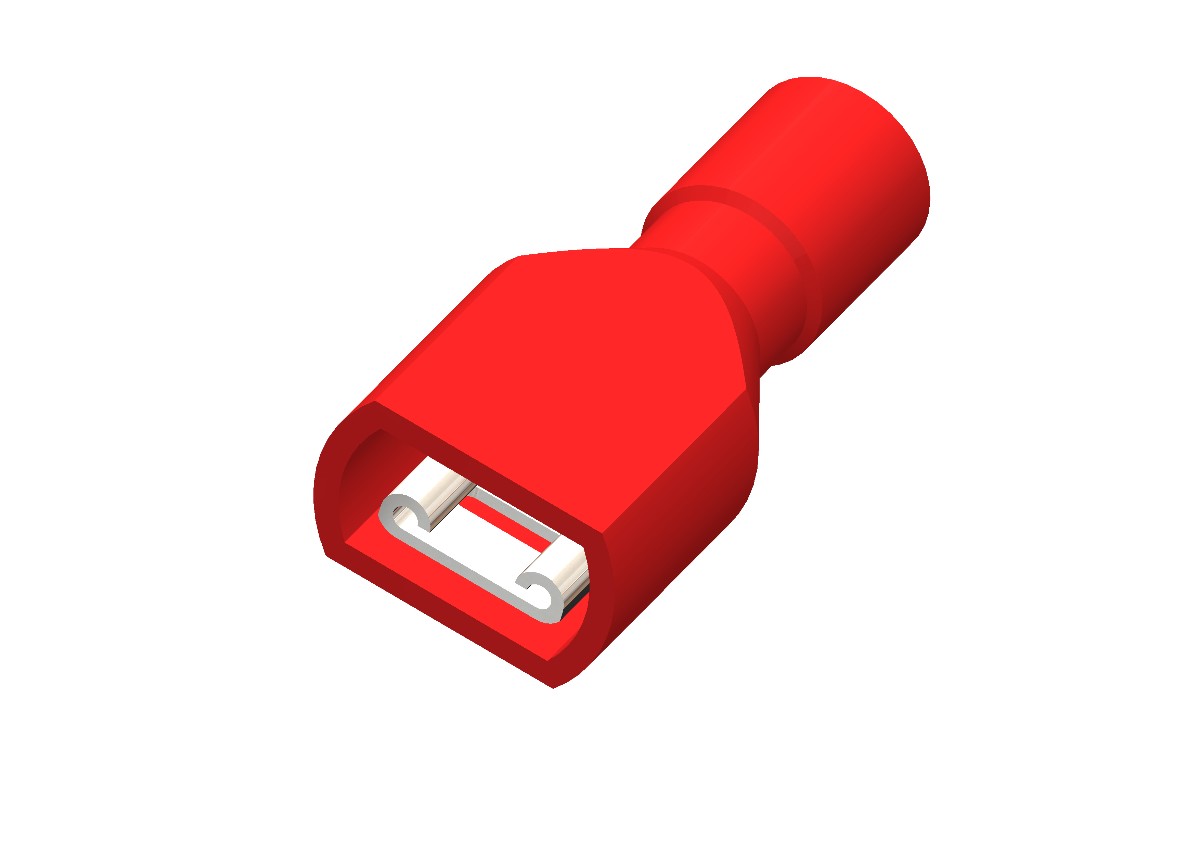

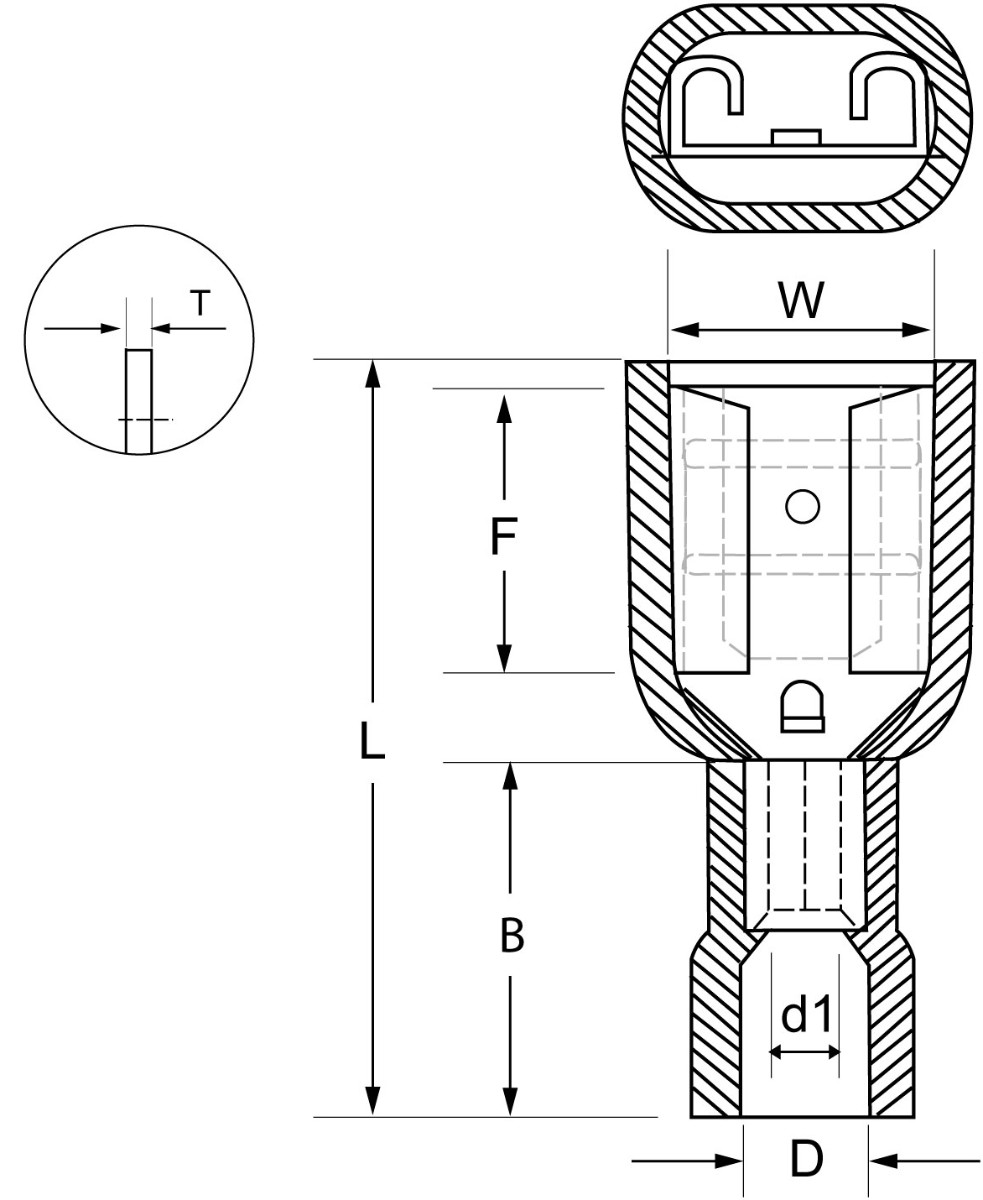

Разъем плоский полностью изолированный "МАМА" (РППИ-М) серия MTDFC

Разъем плоский полностью изолированный "МАМА" (РППИ-М) — предназначен для создания полностью изолированных быстроразъемных соединений многожильных медных проводов. Материал изоляции: нейлон РА6.

Артикул и Наименование	Цвет	Диапазон сечений провода, мм²	Размер контакта, мм	Размеры, мм
				W	F	L	B	D	d1	T
MTDFC-67, РППИ-М 6.0-7-0.8 (уп.100 шт.)	Желтый	4,0-6,0	0,8×6,35	6,6	7,5	24,2	12,5	6,2	3,4	0,4

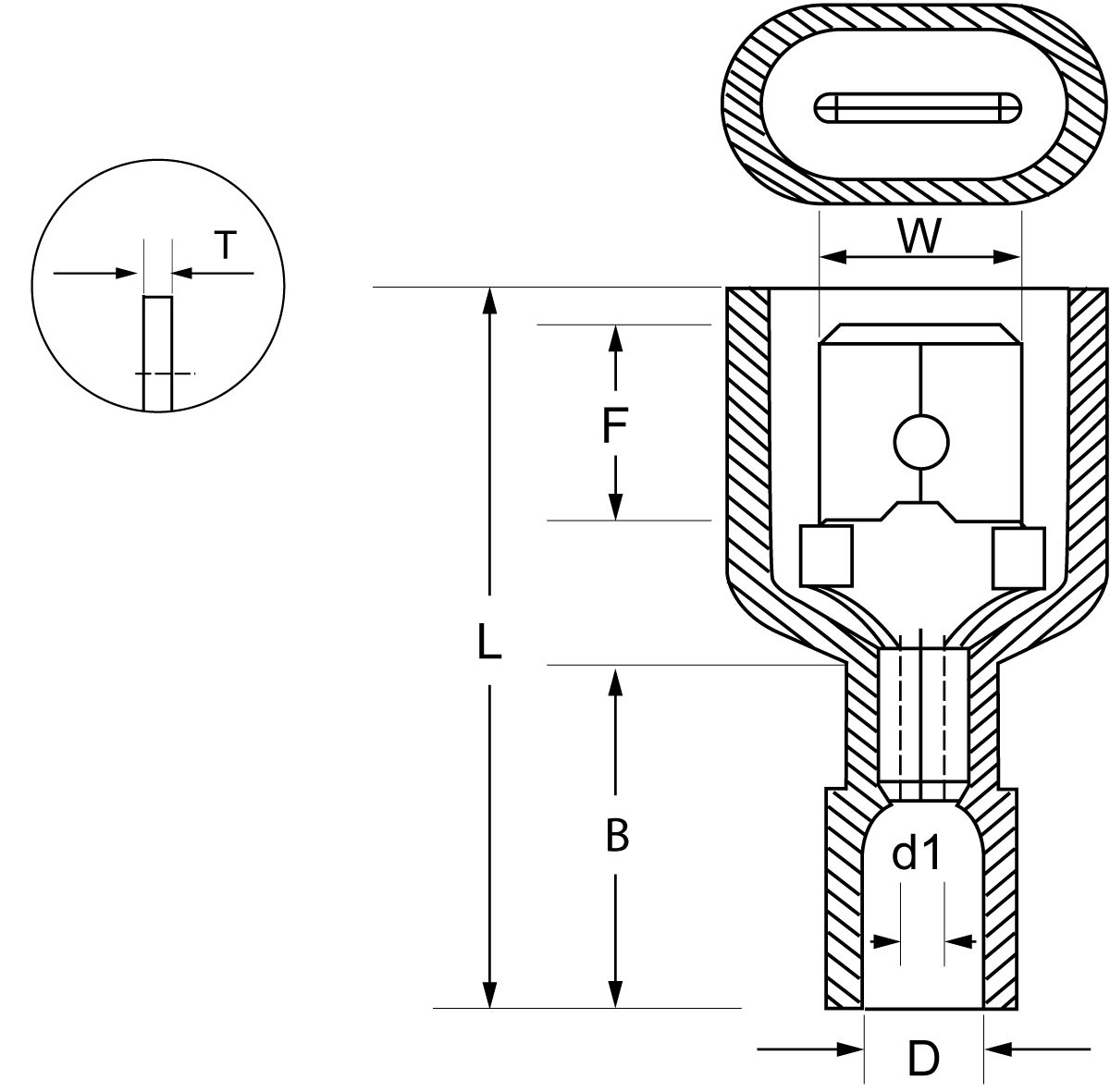

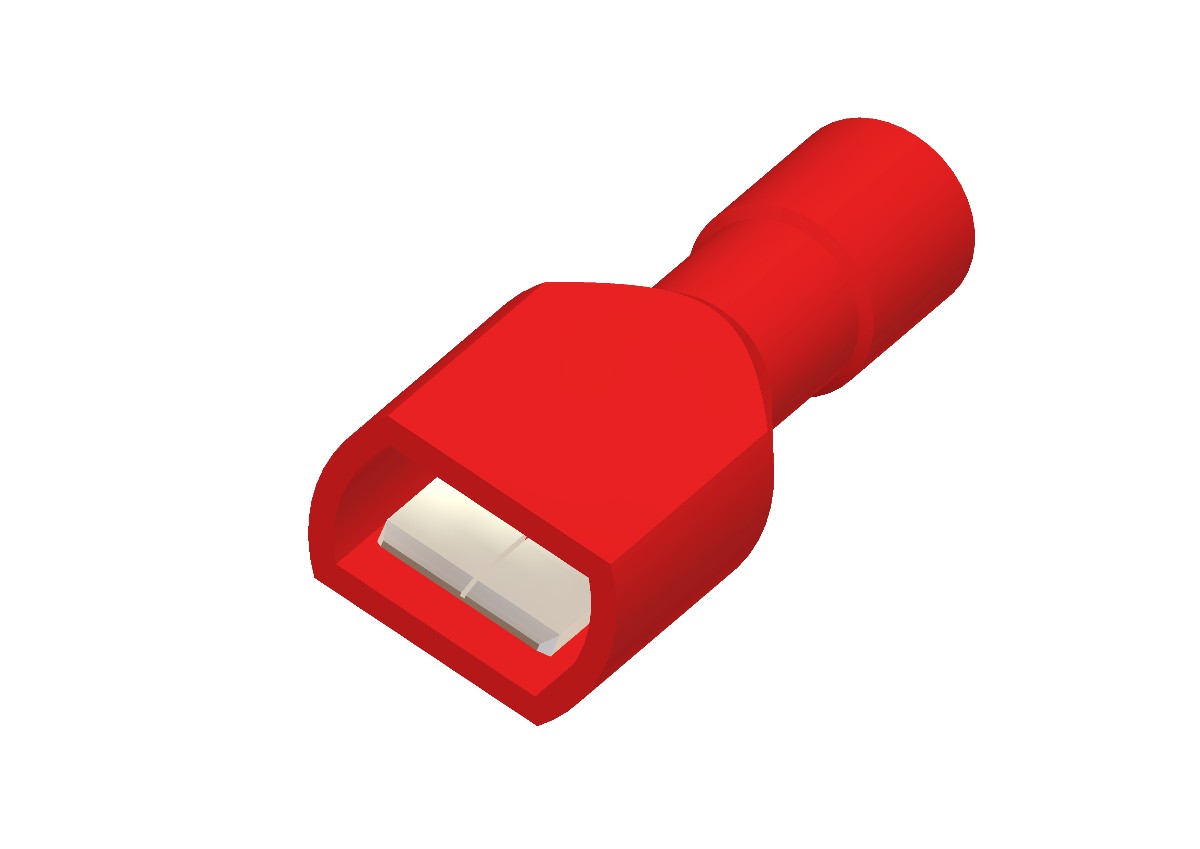

Наконечник плоский полностью изолированный "ПАПА" (НППИ-П) серия MTDMC

Наконечник плоский полностью изолированный "ПАПА" (НППИ-П) — предназначен для создания полностью изолированных быстроразъемных соединений многожильных медных проводов. Материал изоляции: нейлон РА6.

Артикул и Наименование	Цвет	Диапазон сечений провода, мм²	Размер контакта, мм	Размеры, мм
				W	F	L	B	D	d1	T
MTDMC-125250, НППИ-П 1.25-250 (уп.100 шт.)	Красный	0,5-1,5	0,8×6,35	6,35	7,7	24,0	11,0	4,0	1,7	0,4
MTDMC-2250, НППИ-П 2-250 (уп.100 шт.)	Синий	1,5-2,5	0,8×6,35	6,35	7,7	24,0	11,0	4,5	2,3	0,4
MTDMC-55250, НППИ-П 5.5-250 (уп.100 шт.)	Желтый	4,0-6,0	0,8×6,35	6,35	7,7	25,0	13,0	6,3	3,4	0,4

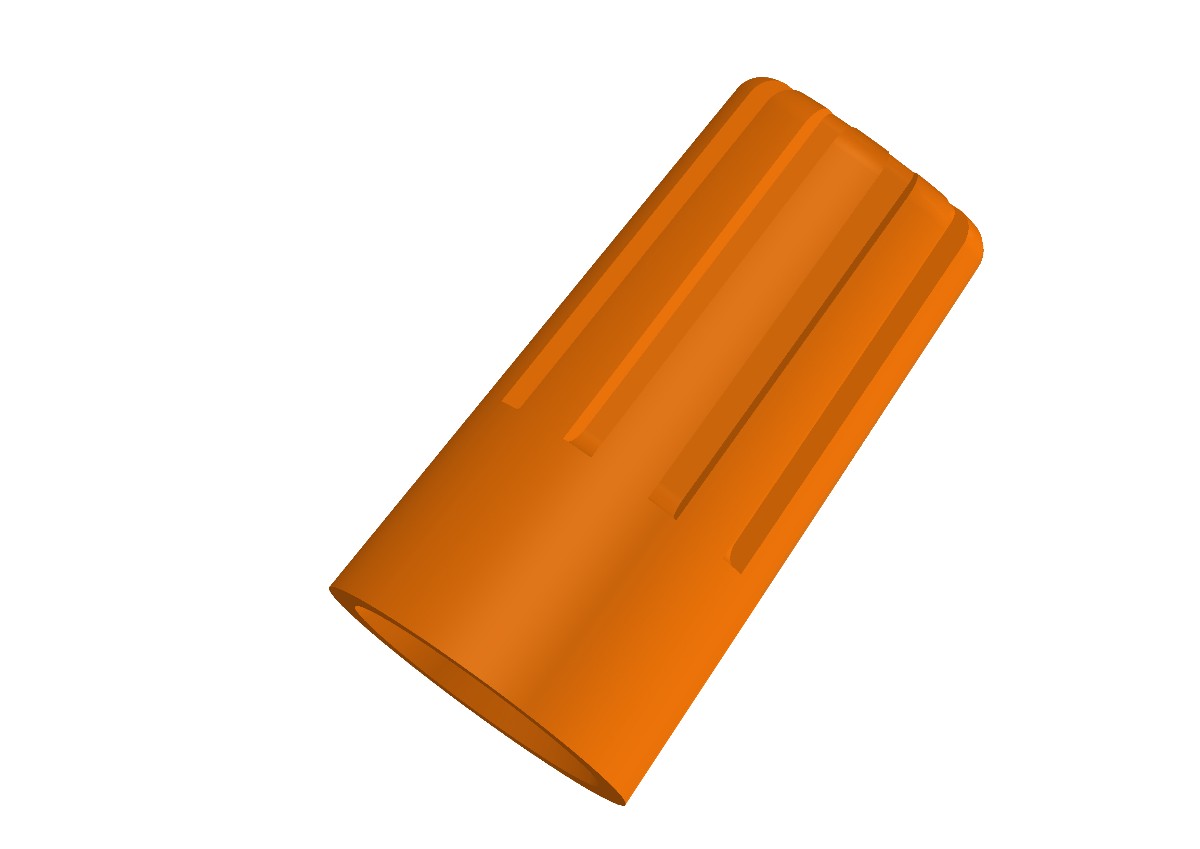

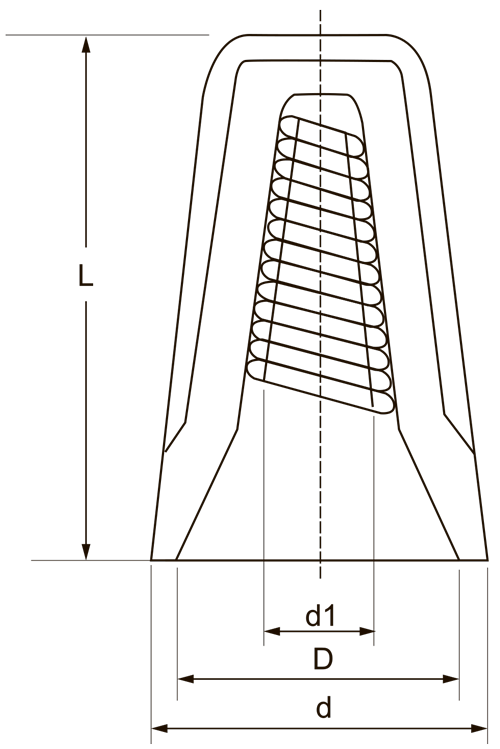

Гильзы и ответвители

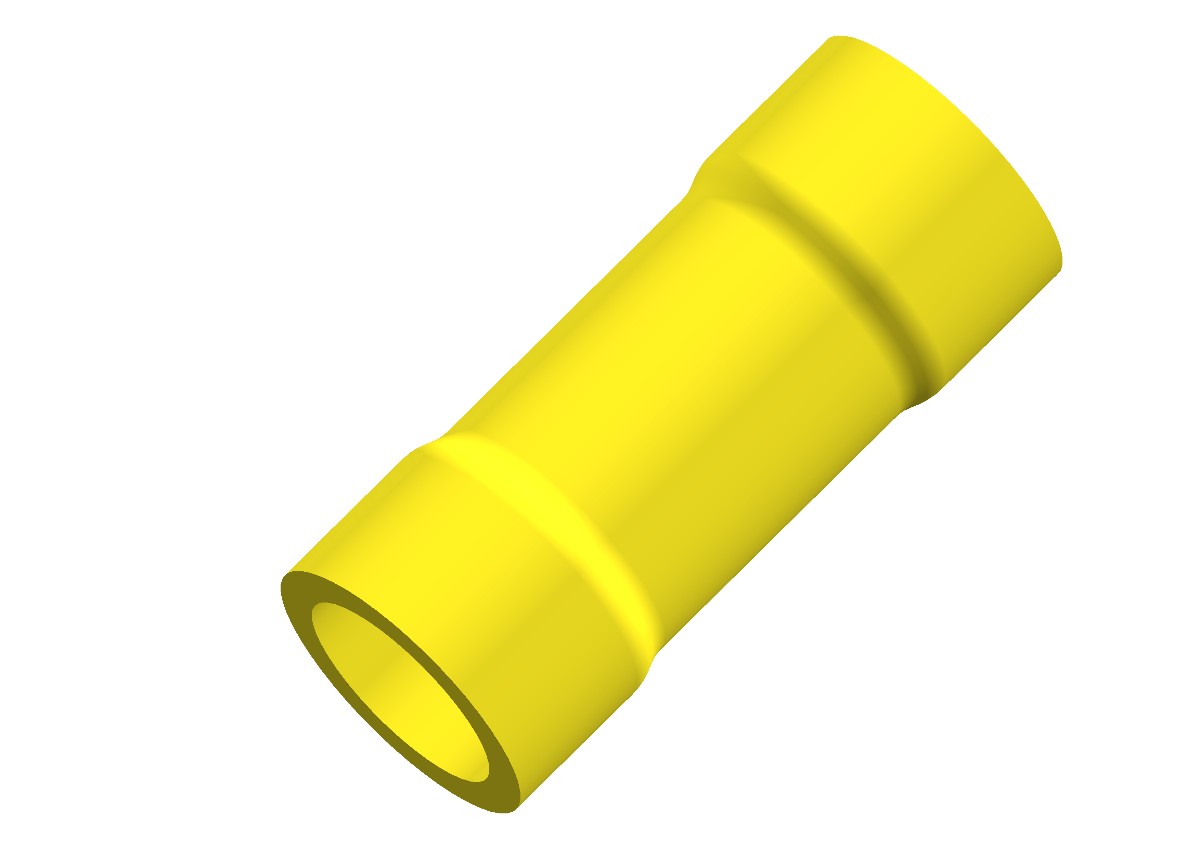

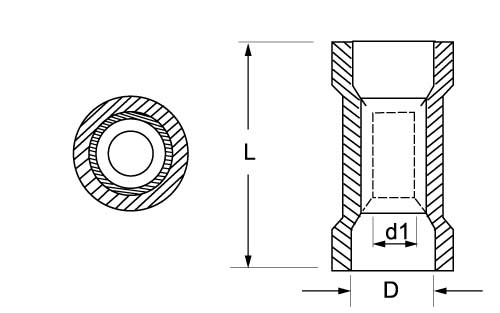

Гильза соединительная изолированная (ГСИ) серия MTJC

Гильза соединительная изолированная (ГСИ) — предназначены для соединения многожильных медных проводов. Опрессовка проводников происходит поверх изолирующего корпуса.

• Материал коннектора: медь М1

• Покрытие коннектора: лужение

• Материал изоляции: самозатухающий ПВХ

• Температурный диапазон:-10°C+70°C

• Стандарт: DIN 46341

Артикул и Наименование	Цвет	Диапазон сечений провода, мм²	Размеры, мм
			L										D	d1
MTJC-25, ГСИ 2.5 (уп.100 шт.)	Синий	1,5-2,5	13										4.5	2.3
MTJC-6, ГСИ 6.0 (уп.100 шт.)	Желтый	4,0-6,0	15.1										6.3	3.4

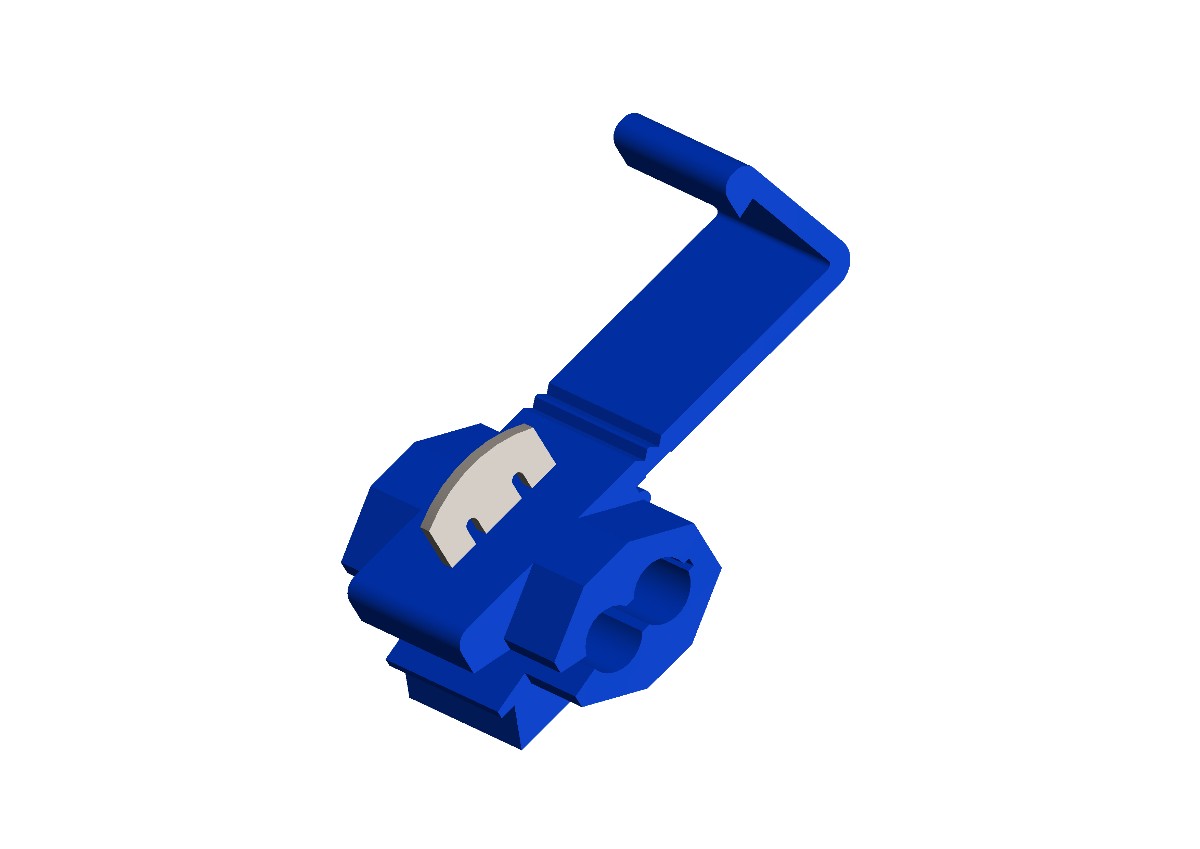

Ответвитель (ОВ) серия MTOD

Ответвитель (ОВ) — предназначен для присоединения отвода к основному проводу и изоляции места присоединения.

• Материал коннектора: латунь Н59

• Покрытие коннектора: лужение

• Материал изоляции: Полтпропилен PP

• Температурный диапазон:-10°C+70°C

Артикул и Наименование	Цвет	Диапазон сечений провода, мм² (AWG)	Диаметр провода без изоляции, мм	Диаметр провода с изоляцией, мм	Ширина контактного паза, мм	Размеры, мм
						W									L
MTOD-1, Ответвитель ОВ 1 (уп.20 шт.)	Красный	0,5-1,0 (22-18)	0,65-1,02	1,2-2,2	0,5	20,0									27,0
MTOD-2, Ответвитель ОВ 2 (уп.20 шт.)	Синий	0,75-2,5 (18-14)	1,02-1,63	2,2-3,0	0,7	20,0									27,0
MTOD-3, Ответвитель ОВ 3 (уп.20 шт.)	Желтый	4,0-6,0 (12-10)	2,05-2,59	3,5-5,5	1,2	20,0									27,0

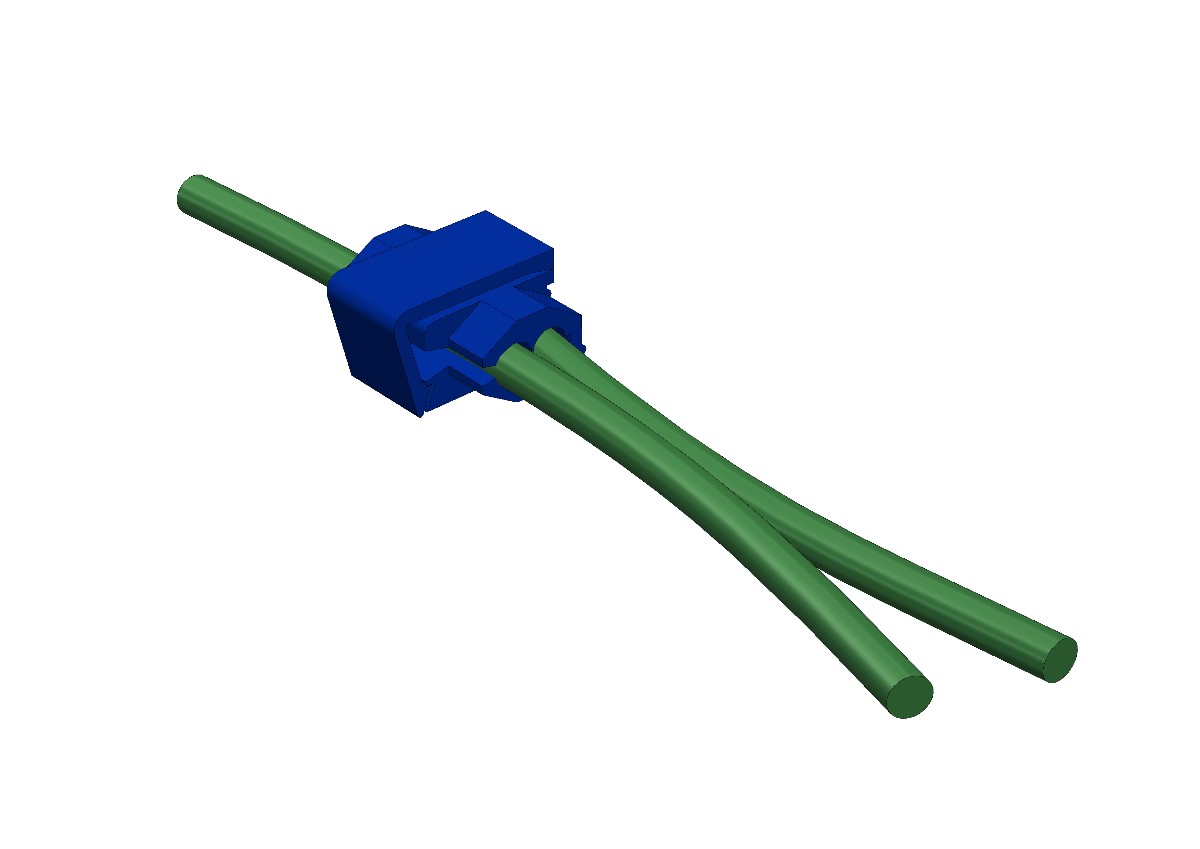

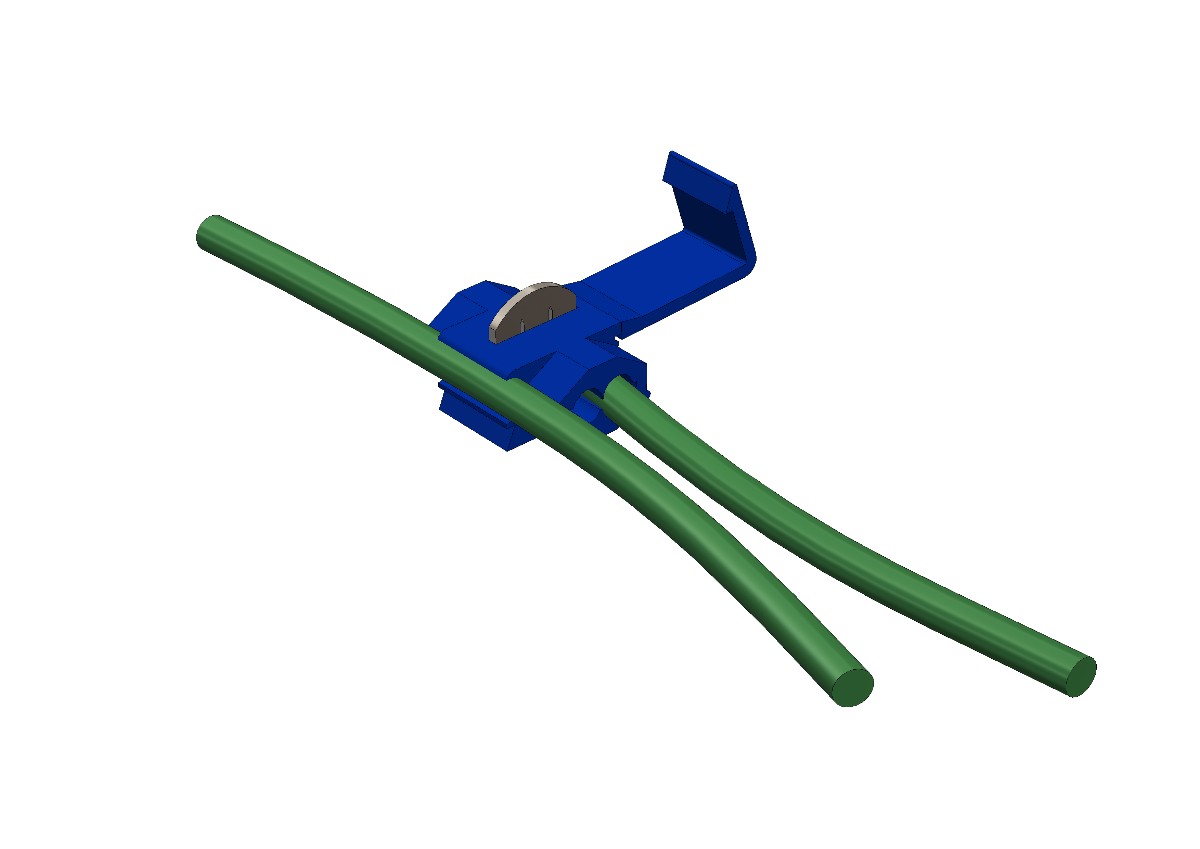

Монтаж ответвителей

Закрепить ответвитель на отводящем проводе

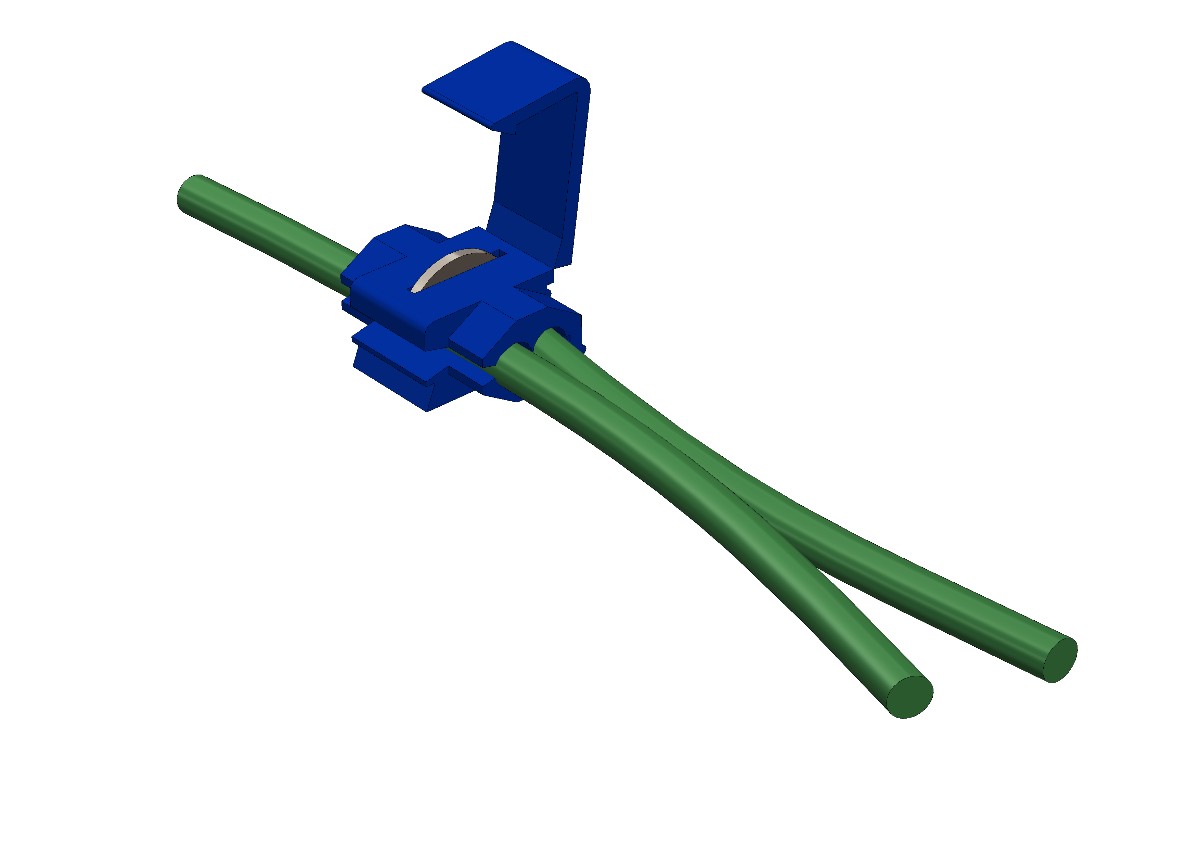

Закрыть крышку ответвителя

При этом контактная часть из луженой латуни, прорезает изоляцию провода и обеспечивает качественное соединение без зачистки изоляции и пайки. А крышка ответвителя полностью изолирует место соединения, защелкиваясь сверху.

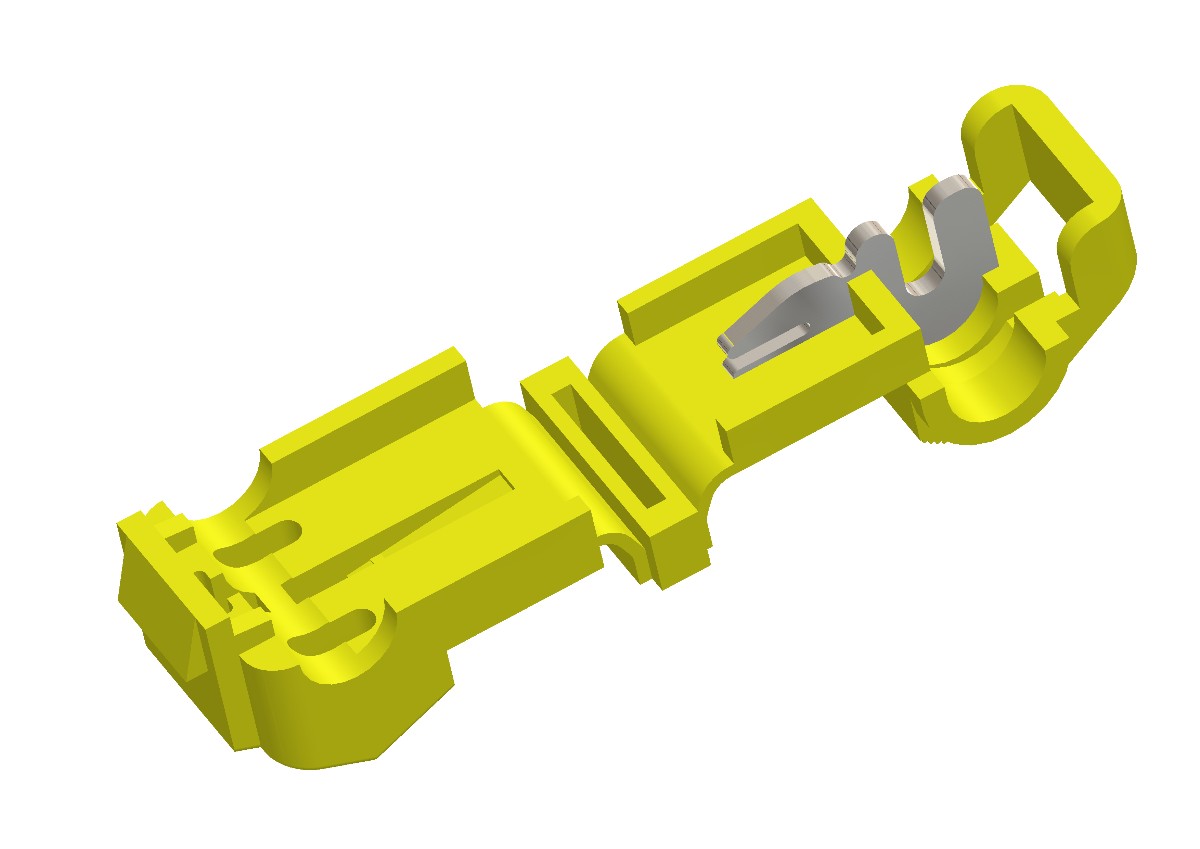

Зажим-ответвитель (ЗОВ) серия MTON

Зажим-ответвитель (ЗОВ) — предназначен для присоединения отвода к основному проводу и изоляции места присоединения. При этом создается быстроразъемное соединение основного и отводящего проводов.

• Материал коннектора: латунь Н59

• Покрытие коннектора: лужение

• Материал изоляции: Нейлон (РА6)

• Температурный диапазон: -10°C+70°C

Артикул и Наименование	Цвет	Диапазон сечений провода, мм² (AWG)	Диаметр провода без изоляции, мм	Диаметр провода с изоляцией, мм	Ширина контактного паза, мм	Размеры, мм
						W									L
MTON-1, Зажим-ответвитель ЗОВ 1 (уп.20 шт.)	Красный	0,5-0,75 (22-18)	0,65-1,02	1,2-2,2	0,45	9,8									37,0
MTON-2, Зажим-ответвитель ЗОВ 2 (уп.20 шт.)	Синий	0,75-2,5 (18-14)	1,02-1,63	2,2-3,0	0,65	9,8									37,0

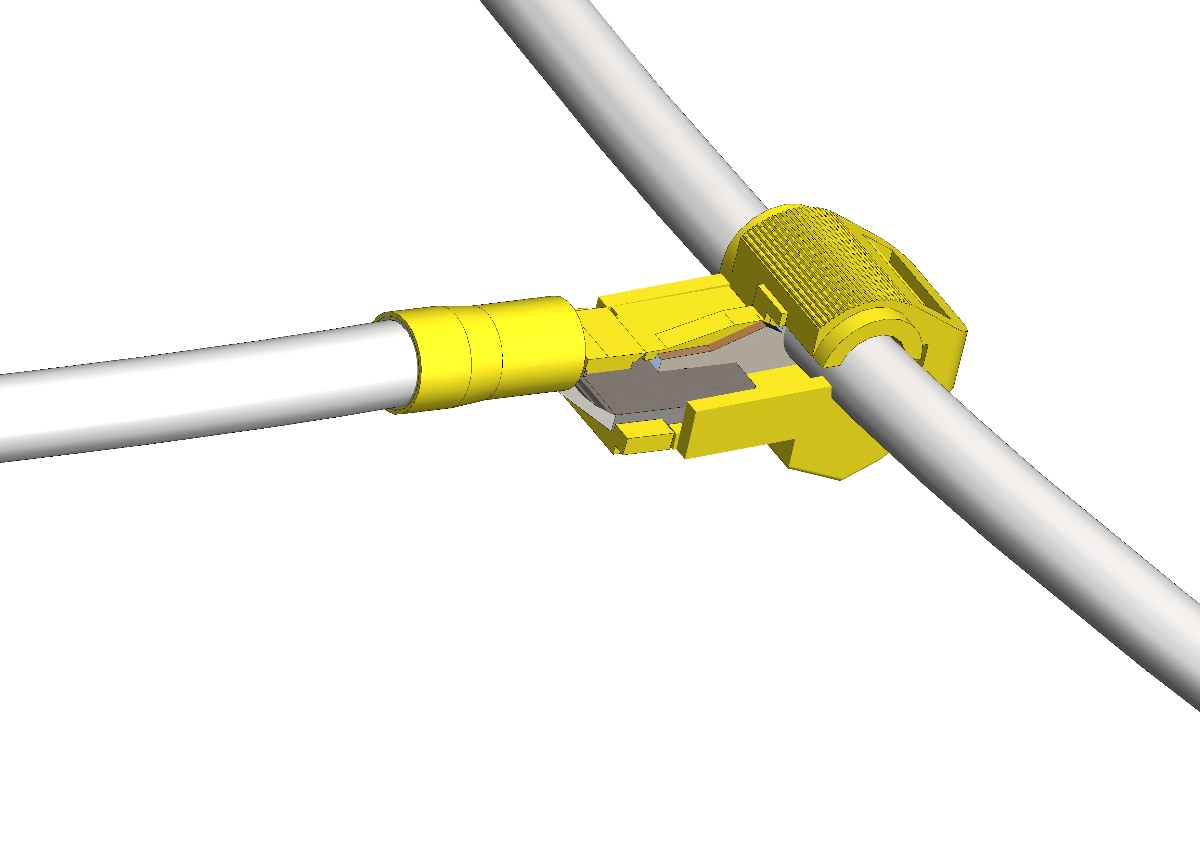

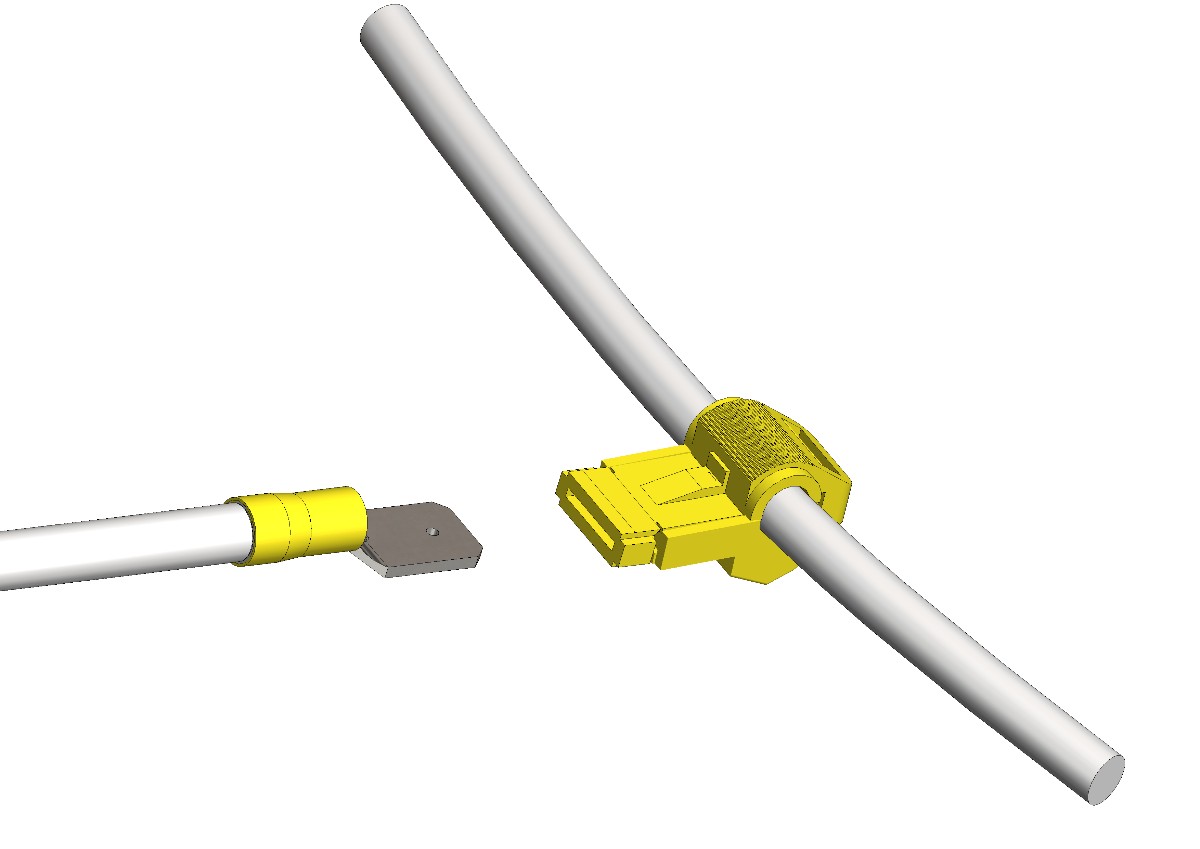

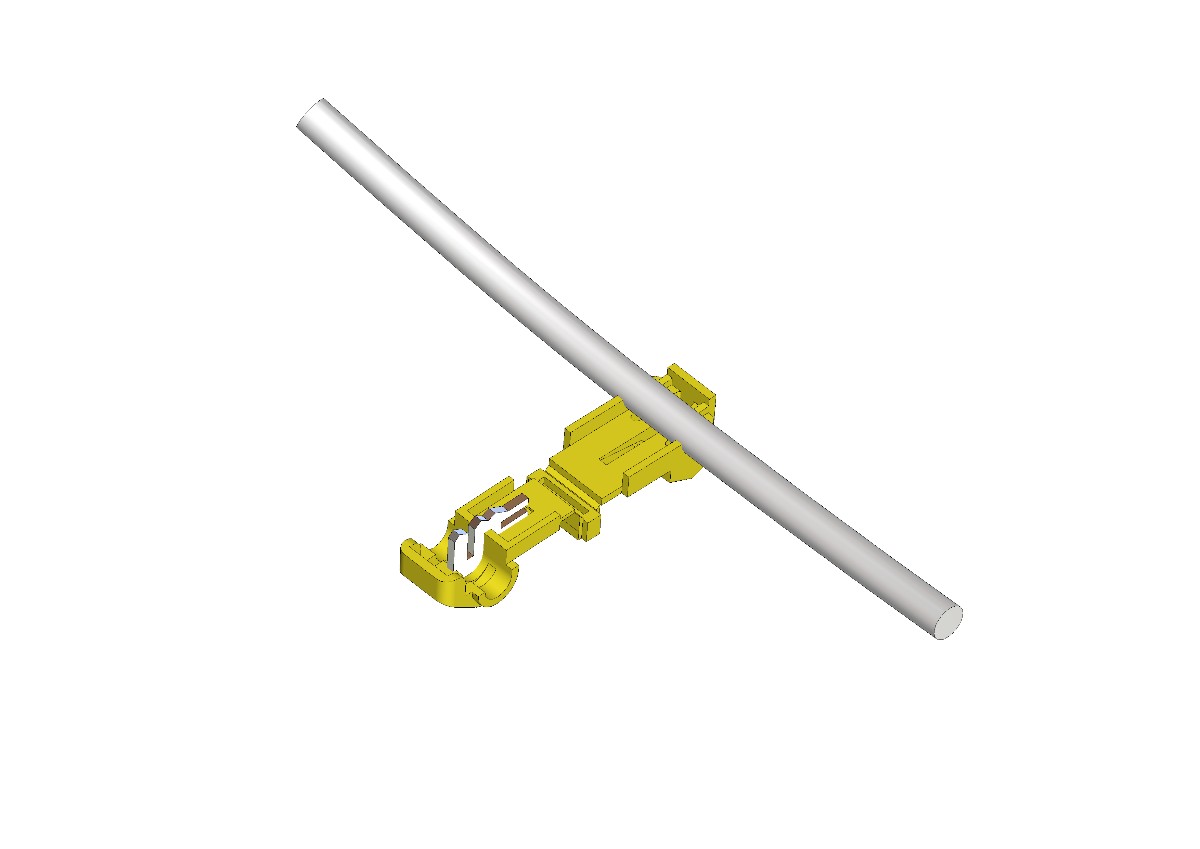

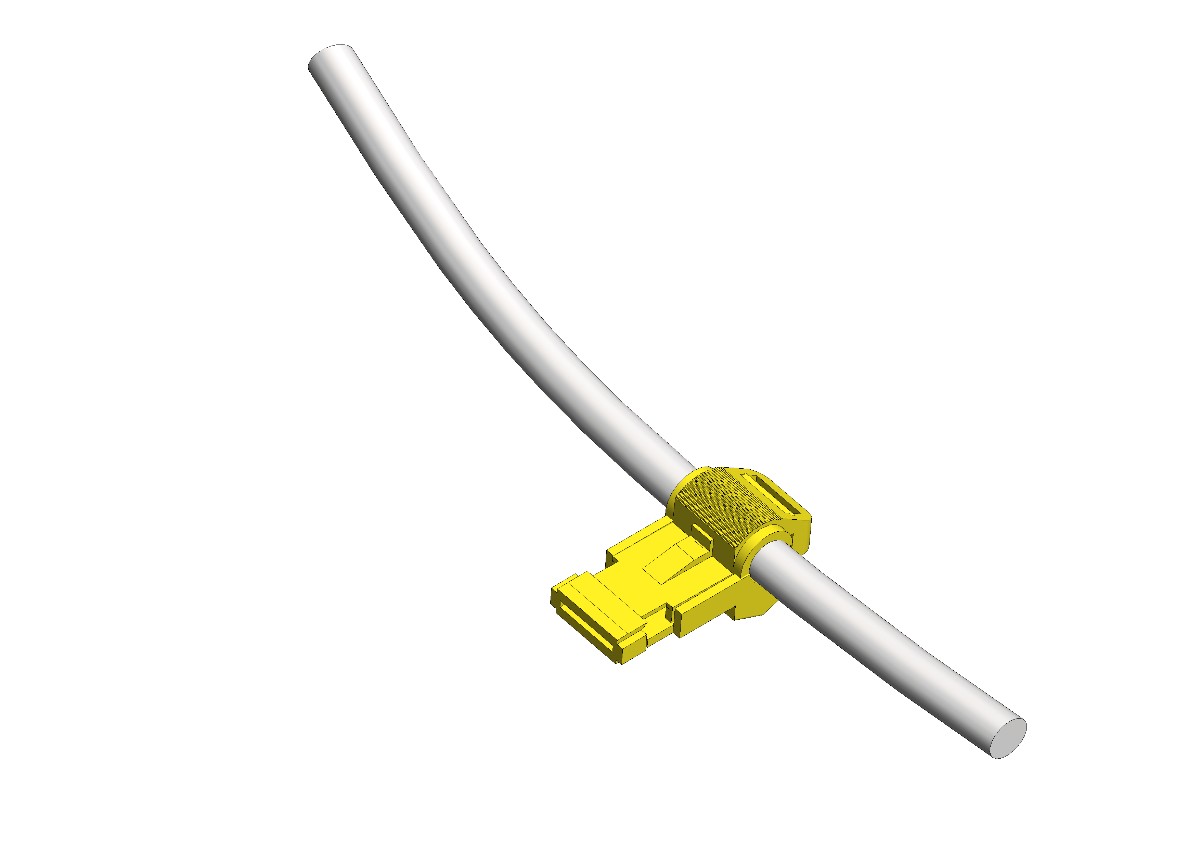

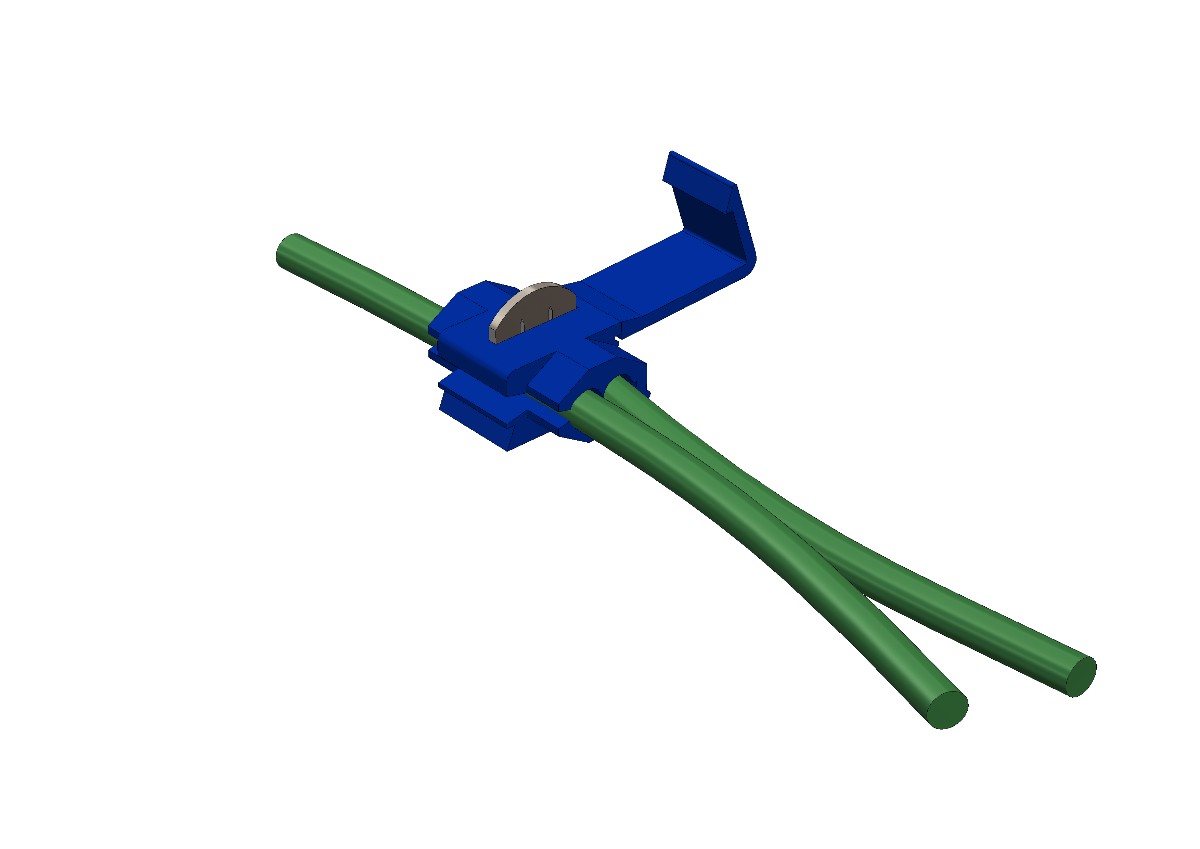

Монтаж зажимов-ответвителей

Ответвитель защелкивается на основном проводе

При этом его контактная часть из луженой латуни прорезает изоляцию провода

Присоединяемый провод подключается с торца ответвителя через наконечник НПИ-П или НППИ-П по принципу «вилка–розетка».
