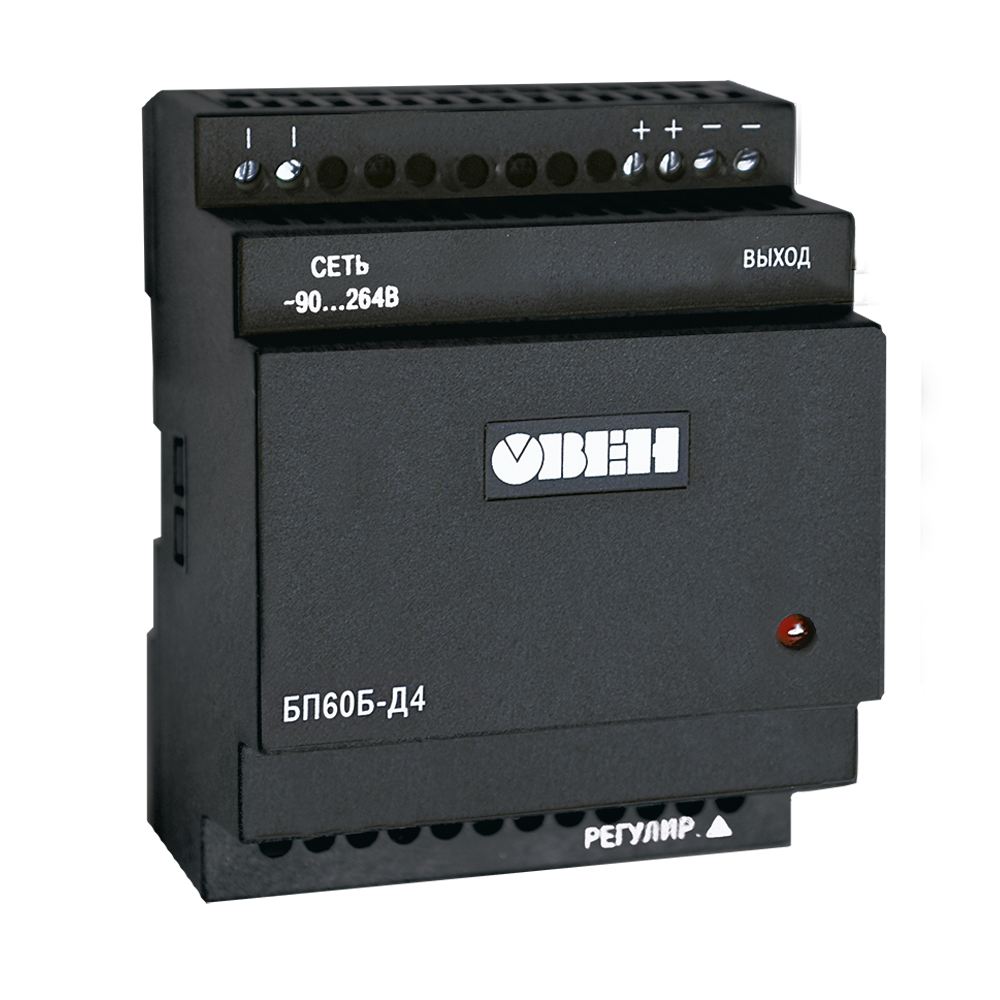

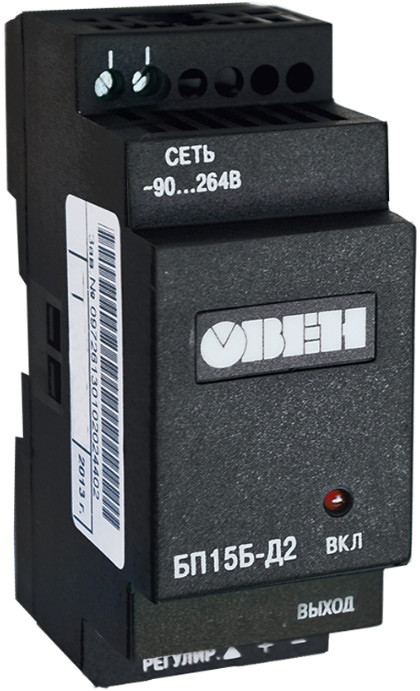

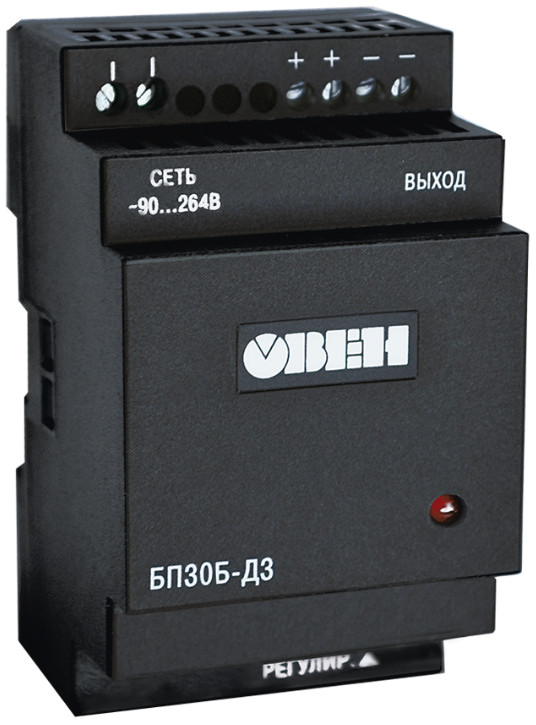

БП15Б, БП30Б, БП60Б Блоки питания для промышленной автоматики
БП15Б, БП30Б, БП60Б Блоки питания для промышленной автоматики
Количество:
E-mail: teplogazkip@mail.ru
уточняйте по телефону
уточняйте по телефону
Максимальная выходная мощность: 15, 30 и 60 Вт. Каждый блок питания имеет модификации 8-ми номиналов выходного напряжения: 5, 9, 12, 15, 24, 36, 48 и 60 В.
Блоки питания БП15, БП30, БП60 выпускаются в пластиковых корпусах с креплением на DIN-рейку. Применяются для построения систем электропитания различной сложности, в том числе распределенных.
Краткие характеристики:
Производитель:
Овен
Технические характеристики БП15Б, БП30Б, БП60Б блоков питания для промышленной автоматики
Промышленные блоки питания ОВЕН БП15, БП30, БП60 предназначены для питания стабилизированным напряжением постоянного тока широкого спектра радиоэлектронных устройств – релейной автоматики, контроллеров и т. п.Максимальная выходная мощность: 15, 30 и 60 Вт. Каждый блок питания имеет модификации 8-ми номиналов выходного напряжения: 5, 9, 12, 15, 24, 36, 48 и 60 В.
Блоки питания БП15, БП30, БП60 выпускаются в пластиковых корпусах с креплением на DIN-рейку. Применяются для построения систем электропитания различной сложности, в том числе распределенных.
Основные преимущества и функции
- Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение.
- Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
- Уверенный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.п.).
- Защита от перенапряжения и импульсных помех на входе.
- Защита от перегрузки, короткого замыкания и перегрева.
- Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
- Индикация о наличии напряжения на выходе.
Схемы подключения блоков питания БП15Б, БП30Б, БП60Б

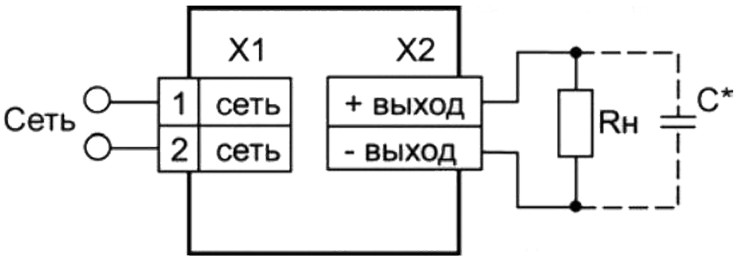

Схема подключения БП15

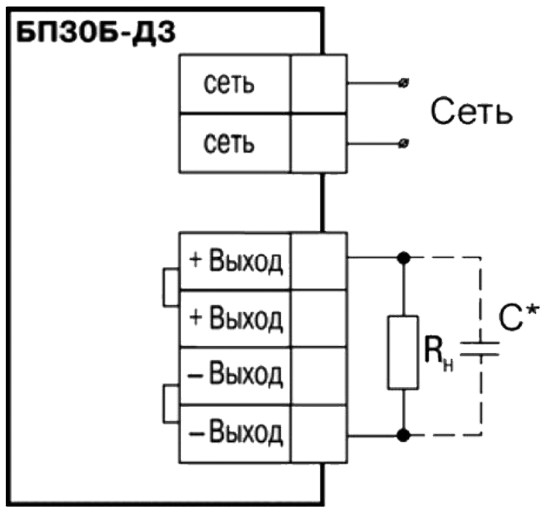

Схема подключения БП30

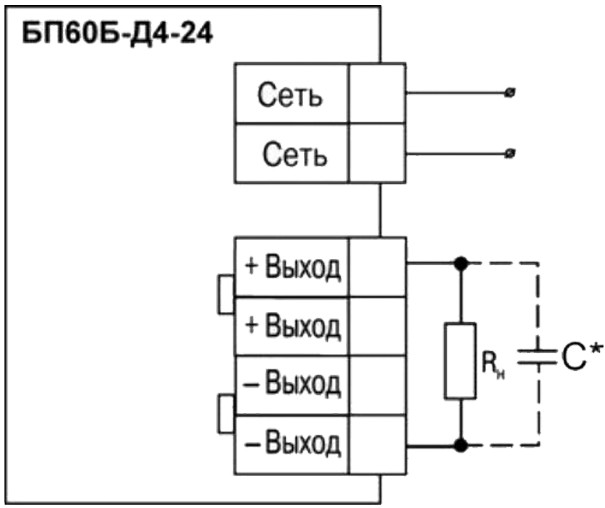

Схема подключения БП60
Примечание. При длине проводов между блоком и нагрузкой более 1 м и отсутствием на входе нагрузки входных конденсаторов рекомендуется параллельно нагрузке подключить керамический конденсатор емкостью не менее 0,1 мкФ и напряжением ≥1,5 Uвых применяемого блока.
Технические характеристики
|
Параметр |
Значение |
| Входное напряжение: | |
|
– переменного тока |
90...264 В |
| – постоянного тока | 110...370 В |
|
Частота входного переменного напряжения |
47...63 Гц |
|
Коррекция выходного напряжения |
22...26 В |
|
Нестабильность выходного напряжения при изменении напряжения питания |
±0,2 % |
|
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax |
±0,25 % |
| Электрическая прочность изоляции: | |
|
- вход – выход (действующее значение) |
3 кВ |
| - вход – корпус (действующее значение) | 1,5 кВ |
|
Коэффициент полезного действия |
Не менее 85 % |
|
Степень защиты корпуса (со стороны передней панели) |
IP20 |
Система контроля и регулирования температуры
Система контроля и регулирования температуры
Встроенная защита блоков питания

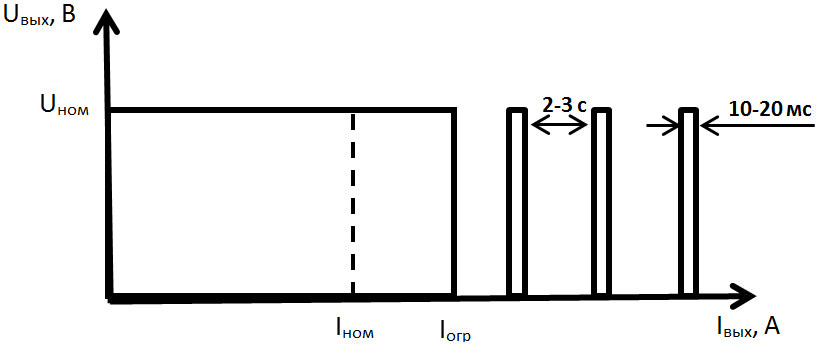

Защита блока питания по перегрузке типа «отсечка»
Защита блока питания по перегрузке типа «ограничение выходного тока»
|
Модификация прибора |
Тип защиты от перегрузки по току |
Iогр в % от Iном |
|
БП15Б-х |
отсечка |
150 |
|
БП30Б-Д3-5,9,15,36,48,60 |
отсечка |
150 |
|
БП30Б-Д3-12,24 |
ограничение выходного тока |
110 |
|
БП60Б-х |
ограничение выходного тока |
110 |
Защита от короткого замыкания
При возникновении короткого замыкания блоки питания ОВЕН БП15, БП30, БП60 уходят в режим «отсечки» до восстановления.
Защита от перегрева
При перегреве блоки питания ОВЕН БП15, БП30, БП60 уходят в режим «отсечки».
Электрические характеристики блоков питания
|
Модификация прибора |
Мощность, Вт |
Выходное напряжение, В |
Макс. выходной ток, А |
Амплитуда пульсации выходного напряжения, мВ |
|
БП15Б-Д2-5 |
15 |
5 |
2,00 |
40 |
|
БП15Б-Д2-9 |
9 |
1,35 |
60 |
|
|
БП15Б-Д2-12 |
12 |
1,20 |
80 |
|
|
БП15Б-Д2-15 |
15 |
1,00 |
100 |
|
|
БП15Б-Д2-24 |
24 |
0,63 |
120 |
|
|
БП15Б-Д2-36 |
36 |
0,41 |
150 |
|
|
БП15Б-Д2-48 |
48 |
0,31 |
150 |
|
|
БП15Б-Д2-60 |
60 |
0,25 |
150 |
|
|
БП30Б-Д3-5 |
30 |
5 |
4,00 |
60 |
|
БП30Б-Д3-9 |
9 |
2,70 |
80 |
|
|
БП30Б-Д3-12 |
12 |
2,40 |
100 |
|
|
БП30Б-Д3-15 |
15 |
2,00 |
120 |
|
|
БП30Б-Д3-24 |
24 |
1,25 |
120 |
|
|
БП30Б-Д3-36 |
36 |
0,83 |
150 |
|
|
БП30Б-Д3-48 |
48 |
0,63 |
150 |
|
|
БП30Б-Д3-60 |
60 |
0,50 |
150 |
|
|
БП60Б-Д4-5 |
60 |
5 |
8,00 |
80 |
|
БП60Б-Д4-9 |
9 |
5,40 |
80 |
|
|
БП60Б-Д4-12 |
12 |
4,50 |
100 |
|
|
БП60Б-Д4-15 |
15 |
4,00 |
120 |
|
|
БП60Б-Д4-24 |
24 |
2,50 |
120 |
|
|
БП60Б-Д4-36 |
36 |
1,67 |
150 |
|
|
БП60Б-Д4-48 |
48 |
1,25 |
150 |
|
|
БП60Б-Д4-60 |
60 |
1,00 |
150 |
