ПРМ модуль расширения входов/выходов
ПРМ модуль расширения входов/выходов
Количество:
E-mail: teplogazkip@mail.ru
уточняйте по телефону
уточняйте по телефону
Краткие характеристики:
Производитель:
Овен
Технические характеристики ОВЕН ПРМ
Модуль расширения ОВЕН ПРМ предназначен для увеличения количества входов и выходов программируемого реле ОВЕН ПР200:- ПРМ-1 – для увеличения дискретных входов и выходов;
- ПРМ-3 – для увеличения аналоговых входов и выходов.
Основные особенности модулей
- Удобное подключение, съем и замена модулей даже при плотном монтаже в ограниченном пространстве шкафа.
- Скорость опроса входов/выходов равна скорости опроса входов/выходов ПР200.
- Простая настройка модуля в среде OwenLogic. Модуль ввода/вывода добавляется в проект в несколько кликов.
- Входы и выходы модуля отображаются на холсте программы так же, как и собственные входы и выходы ПР200.
- Контроль наличия связи с ПР200. При потере связи можно установить аварийное положение выходов модуля ПРМ, что увеличивает надежность системы.
- Входы модулей гальванически развязаны относительно питания.
- Модули имеют свое независимое питание, что повышает надежность системы.
- Можно использовать головное ПР и модули с разным типом питания.
- Две модификации модулей на разные питания: 230 В и 24 В.
Модификации ПРМ
|
Модификация |
Питание |
Входы |
Выходы |
||
| DI |
AI |
DO |
AO | ||
| ПРМ-220.1 | ~230 В |
8 ДФ |
– | 8 Р |
– |
| ПРМ-24.1 | =24 В | 8 Д | – | 8 Р |
– |
|
ПРМ-220.3 |
~230 В |
– |
4 А |
– |
2 И/У |
|
ПРМ-24.3 |
=24 В |
– |
4 А |
– |
2 И/У |

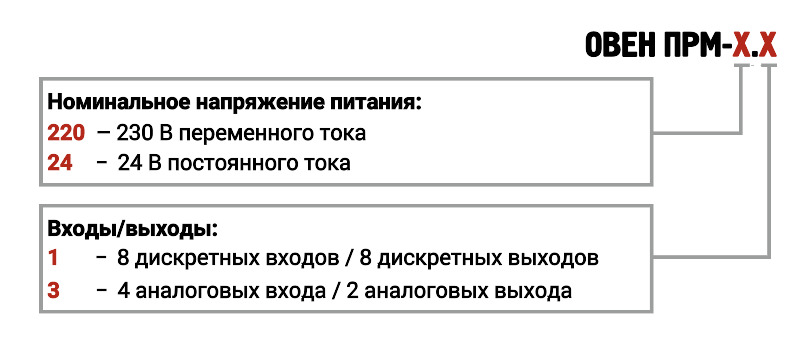

Обозначение модификаций ПРМ
Схема подключения ОВЕН ПРМ-1

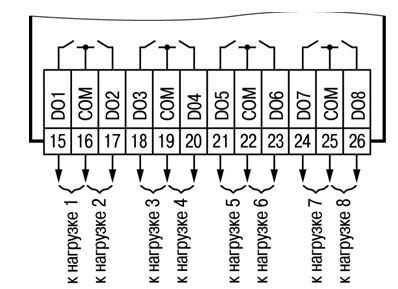

Схема подключения нагрузки к ВЭ ОВЕН ПРМ типа электромагнитное реле

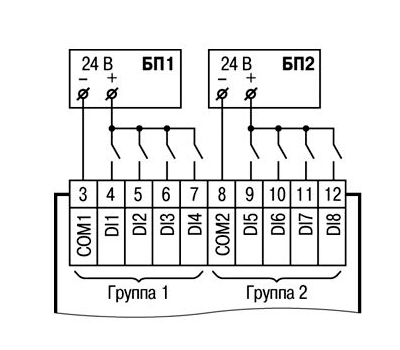

Подключение к ОВЕН ПРМ-24.1 дискретных датчиков с выходом типа «сухой контакт»

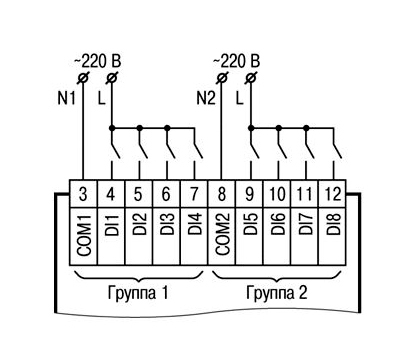

Подключение к ОВЕН ПРМ-220.1 дискретных датчиков с выходом типа «сухой контакт»

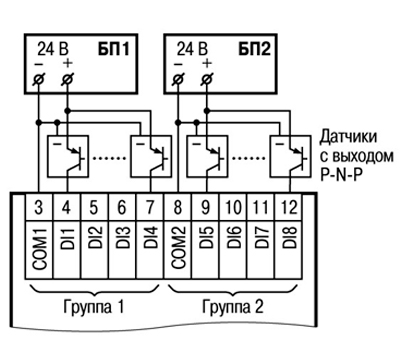

Схема подключения к ОВЕН ПРМ-24.1 трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p–типа с открытым коллектором
Схема подключения ОВЕН ПРМ-3
Схема подключения аналоговых входов к ПРМ-3

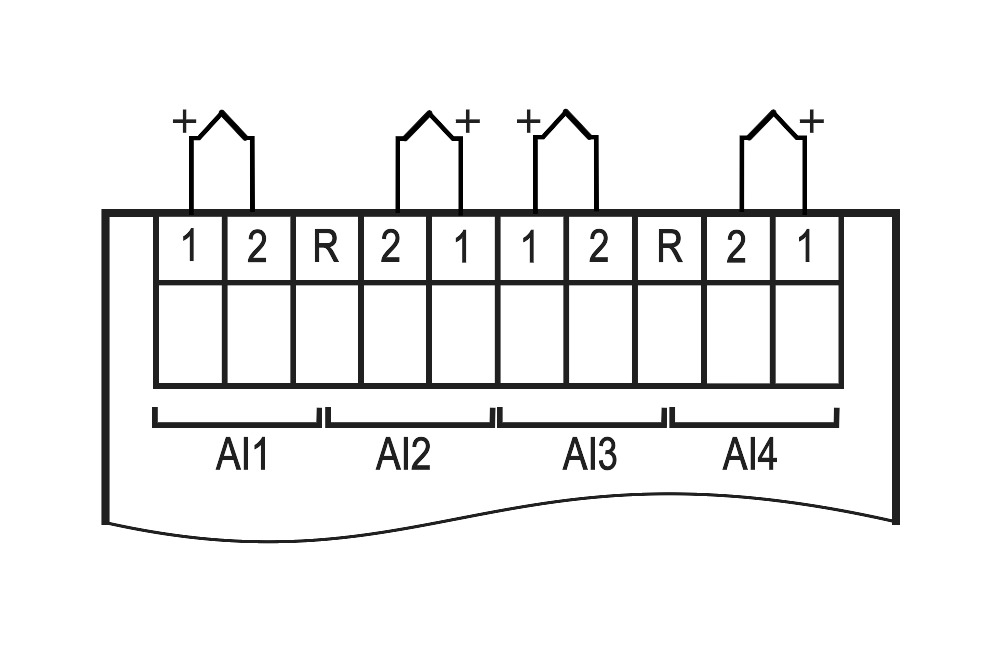

Схема подключения термопар к ПРМ-3

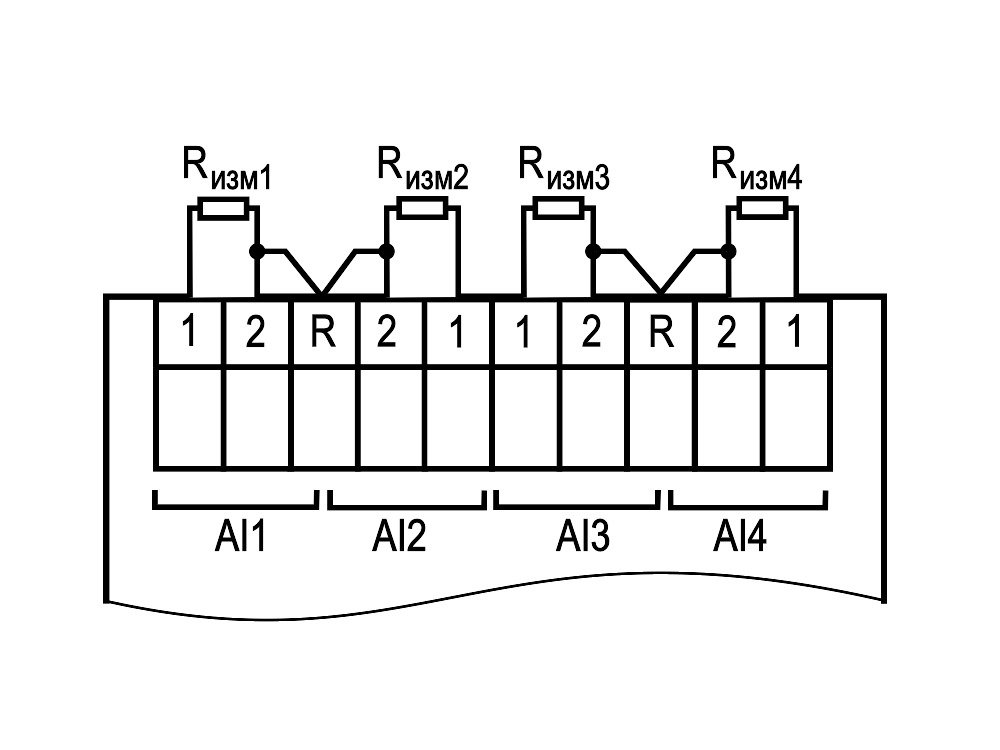

Схема подключения термометров сопротивления к ПРМ-3

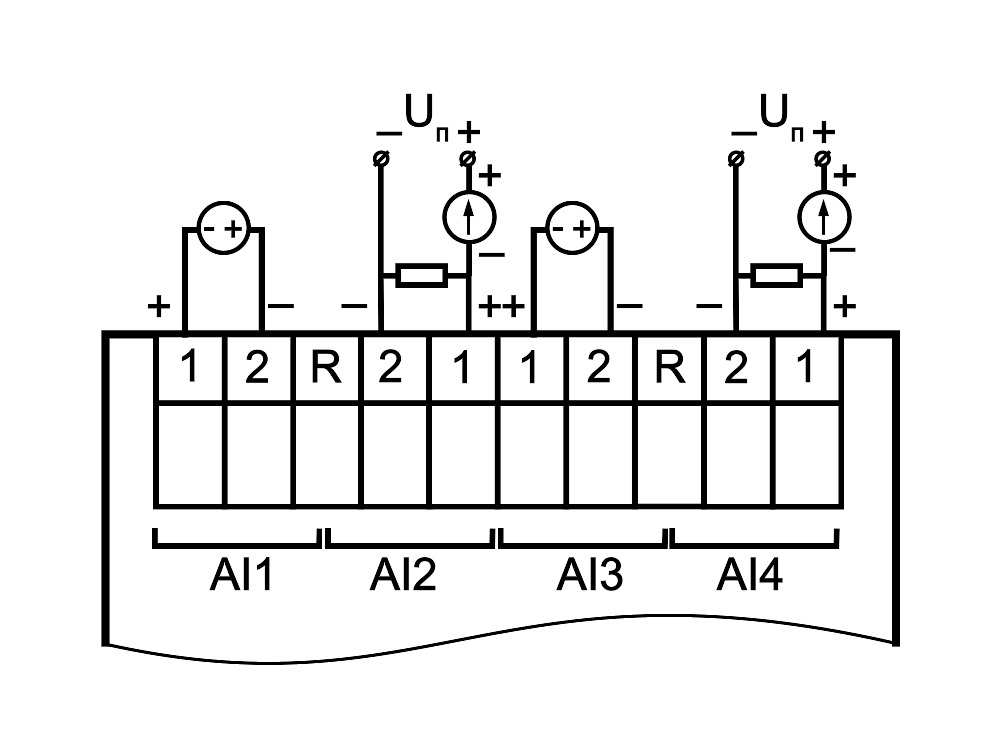

Схема подключения датчиков с унифицированным сигналом к ПРМ-3

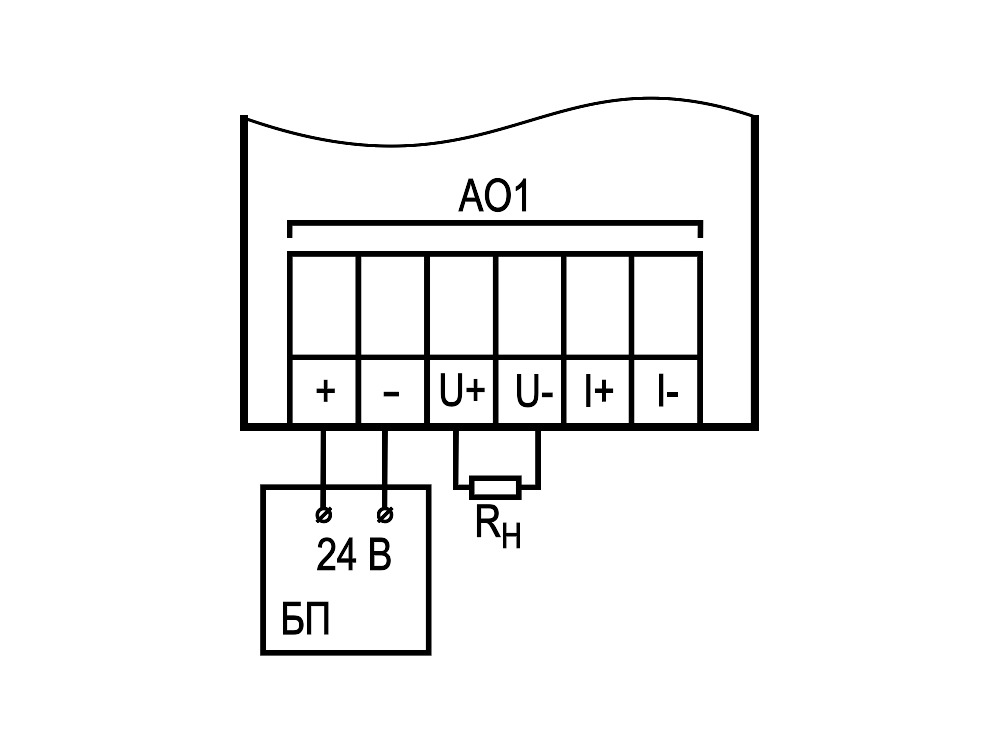

Схема подключения нагрузки к выходу типа У

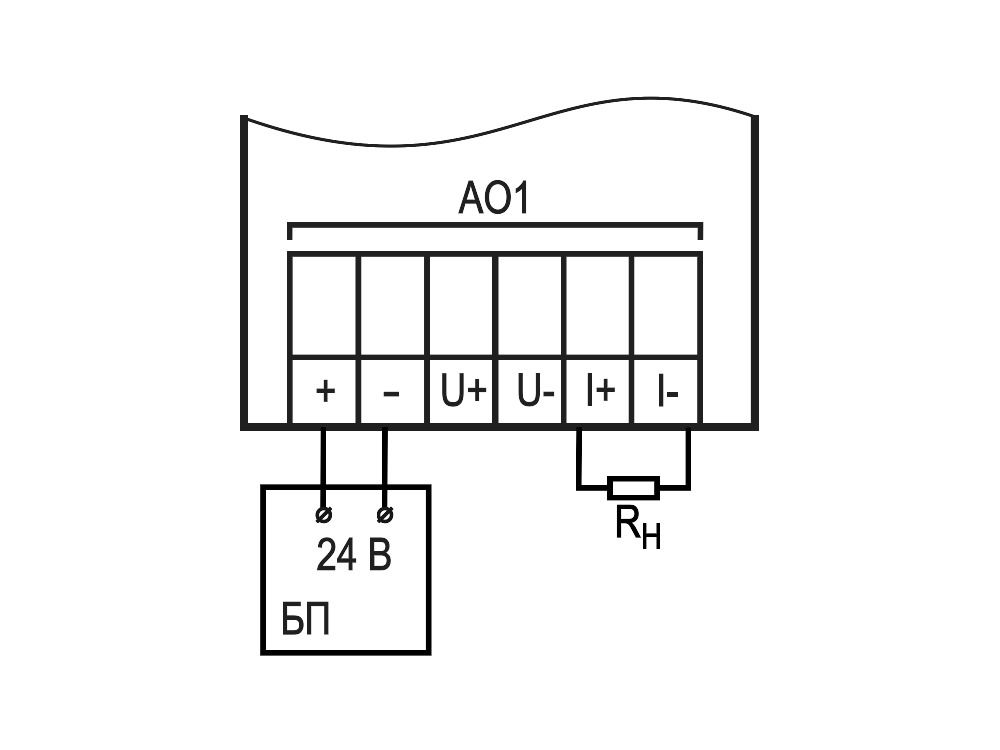

Схема подключения нагрузки к выходу типа И
Технические характеристики
Таблица общих характеристик|
Наименование |
Значение |
|
|
ПРМ-220.1 и ПРМ-220.3 |
ПРМ-24.1 и ПРМ-24.3 |
|
|
Диапазон напряжения питания |
94…264 В (номинальное 120/230 В при 47…63 Гц) |
19…30 В (номинальное 24 В) |
|
Гальваническая развязка |
есть |
|
|
Электрическая прочность изоляции между входом питания и другими цепями |
2830 В |
1780 В |
|
Потребляемая мощность, не более |
8 ВА |
4 Вт |
|
Тип корпуса |
Для крепления на DIN-рейку (35 мм) |
|
|
Габаритные размеры |
88×89,7×57,8 мм |
|
|
Степень защиты корпуса по ГОСТ 14254-96 |
IP20 |
|
|
Масс прибора, не более (для всех вариантов исполнений) |
0,4 кг |
|
Характеристики дискретных входов ПРМ-1
|
Наименование |
Значение |
|
|
ПРМ-220.1 |
ПРМ-24.1 |
|
|
Количество дискретных входов |
8 |
8 |
|
Подключаемые входные устройства |
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) |
|
|
— |
датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором |
|
|
Напряжение питания дискретных входов |
90…264 В |
15…30 В |
|
Макс. входной ток |
9 мА |
5 мА |
|
Ток «логической единицы» |
0,7...1,4 мА |
0…1 мА |
|
Уровень сигнала «логической единицы» |
159...264 В |
15…30 В |
|
Уровень сигнала «логического нуля» |
0…40 В |
-3…+5 В |
|
Гальваническая развязка |
групповая по 4 входа (1...4, 5...8) |
|
|
Электрическая прочность изоляции |
2800 В |
1780 В |
Характеристики дискретных выходов ПРМ-1
|
Наименование |
Значение |
|
|
ПРМ-220.1 |
ПРМ-24.1 |
|
|
Количество дискретных выходов |
8 |
8 |
|
Тип дискретного выходного элемента |
Р – электромагнитное реле (нормально-открытое) |
|
|
Максимально допустимый ток нагрузки |
5 А при напряжении не более 250 В переменного тока и cos > 0,95 3 А при напряжении не более 30 В постоянного тока |
|
|
Время переключения из состояния «0» в состояние «1» и обратно |
не более 10 мс |
|
|
Гальваническая развязка дискретных выходов |
групповая (выходы собраны в группы по 2 шт. и имеют общую клемму) |
|
|
Электрическая прочность изоляции |
2800 В по 2 реле (групповая – 1780 В) |
|
Характеристики аналоговых входов ПРМ-3
| Характеристика | Значение |
| Количество входов | 4 |
|
Тип входов |
Аналоговый:
|
|
Время опроса одного канала ТС |
0,8 сек |
|
Время опроса одного канала ТП /унифицированного сигнала |
0,4 сек |
|
Разрядность встроенного АЦП |
16 бит |
|
Внутреннее сопротивление аналогового входа |
|
|
- в режиме измерения тока (задается программно) |
30 ... 55 Ом (по умолчанию – 30 Ом) |
|
- в режиме измерения напряжения 0...10 В |
около 10 кОм |
|
Предел основной приведенной погрешности при измерении |
|
|
- термоэлектрическими преобразователями |
±0,5 % |
|
- термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока |
±0,25 % |
| Гальваническая изоляция аналоговых входов | отсутствует |
Характеристики аналоговых выходов ПРМ-3
| Характеристика | Значение |
|
Количество выходов |
2 |
| Тип выходов |
Универсальный: 4…20 мА/0…10 В |
|
Разрядность ЦАП |
12 бит |
|
Диапазон генерации тока |
0…24 мА |
|
Диапазон генерации напряжения |
0…10 В |
|
Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов |
±0,05 % |
|
Гальваническая изоляция аналоговых выходов |
есть (индивидуальная) |
|
Электрическая прочность изоляции аналоговых выходов |
3000 В |
|
Питание аналоговых выходов |
внешнее, отдельно на каждый выход |
