ПР100 компактное программируемое реле ОВЕН

Технические характеристики программируемого реле ПР100

Прибор имеет автоматный корпус размером 5din. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OWEN Logic. Загрузка алгоритма производится с помощью кабеля microUSB. Может применяться в неотапливаемых помещениях: диапазон рабочих температур от -40 до +55 ºС.

Отличительные характеристики ПР100:

• Два исполнения: 12 и 20 каналов ввода/вывода.
• Две модификации по питанию: =24 В и ≈230 В.
• Поддержка аналоговых сигналов 4…20 мА или 0…10 В (в модификации на 24 В).
• Компактный автоматный корпус 5din.
• Работа в неотапливаемых помещениях: -40...+55 ºС.
• USB-порт для программирования (не требует питания при программировании).
• Широкие функциональные возможности: энергонезависимые переменные, управление по дням недели и времени суток, ПИД-регулирование.
• Возможность питания от бортовой сети =12 В (=9…32 В).

Конструктивные особенности:

• Автоматный корпус.Ширина корпуса 5 «автоматов» (5din), что позволит разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями.
• Съемные клеммники – для удобства монтажа.
• Быстрая замена батарейки.

Применение

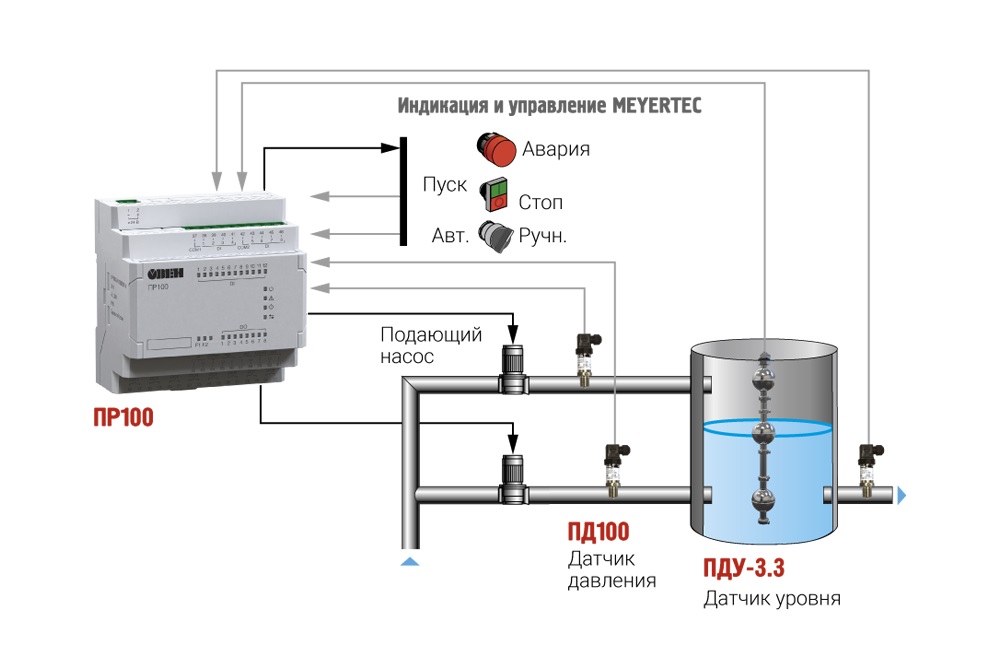

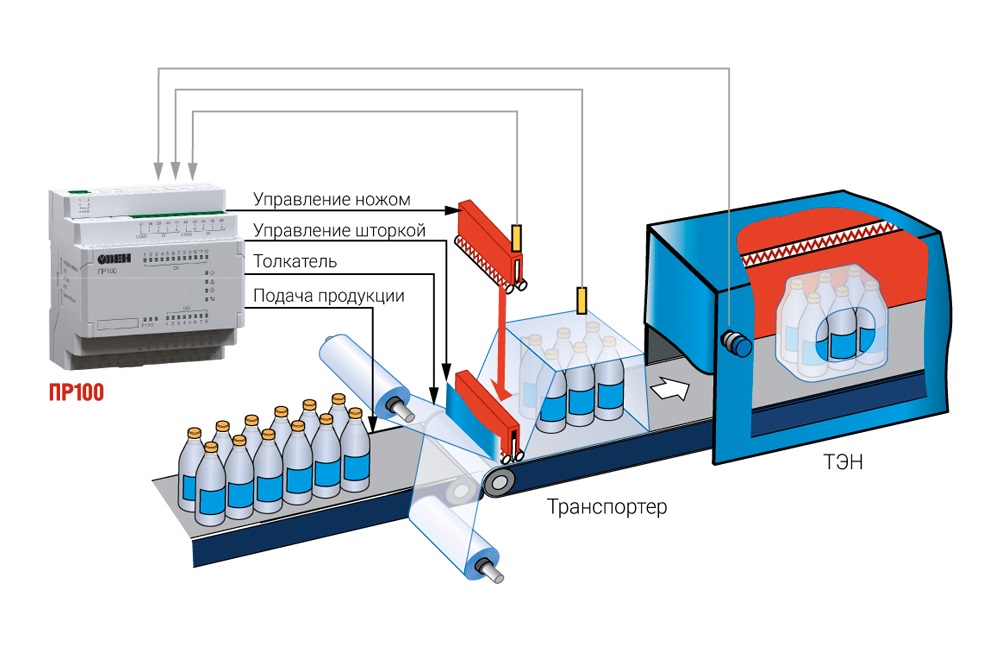

Поддержание уровня	Управление упаковкой продукции

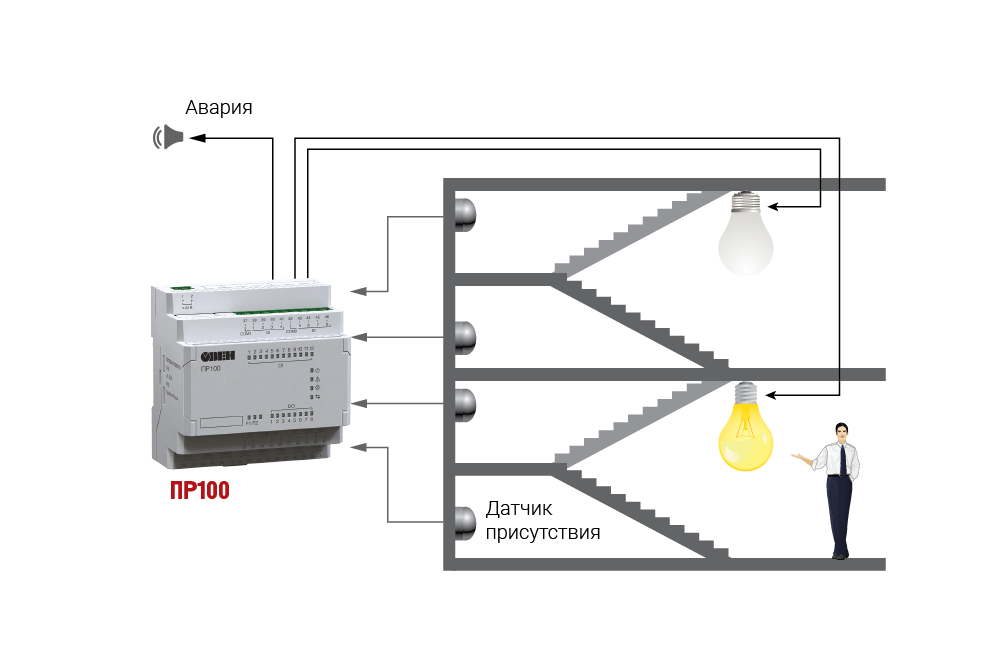

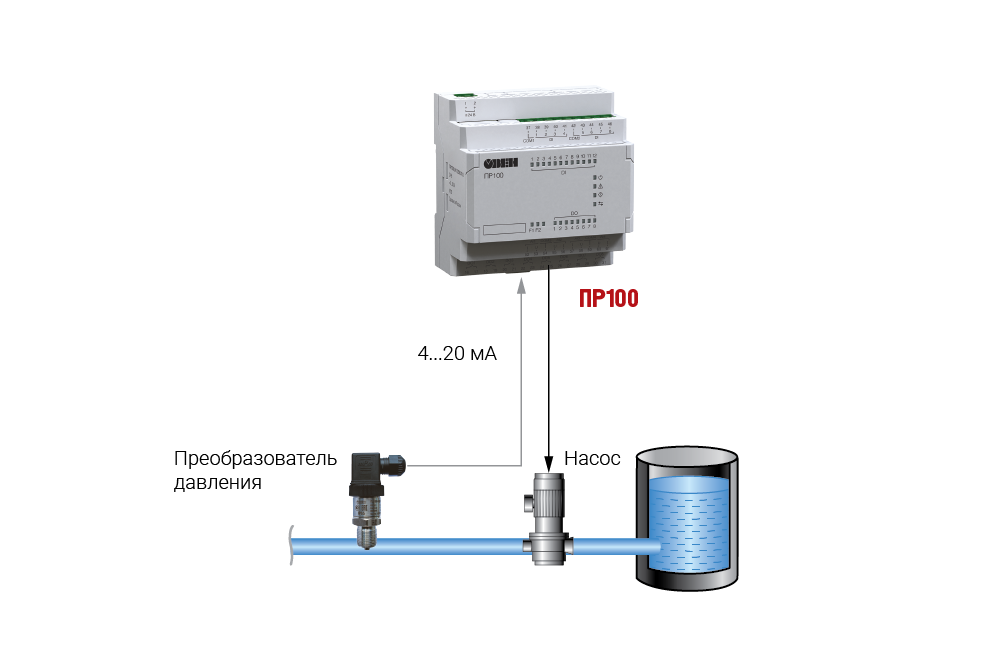

Управление освещением	Поддержание давления

Технические характеристики

Характеристика	Значение
	ПР100-230	ПР100-24
Программирование
Среда программирования	OWEN Logic
Объем Retain-памяти	1024 байт
Стек	Динамический
Память ПЗУ	128 кбайт
Память ОЗУ	16 кбайт
Интерфейс программирования	USB
Дискретные входы
Количество	До 12
Номинальное напряжение питания	≈230 В	=24 В
Гальваническая развязка	Групповая, по 4 входа (1 – 4 и 5 - 8)
Аналоговые входы
Количество	-	До 4
Тип измеряемых сигналов	-	0…10 В 4…20 мА Дискретный
Предел основной приведенной погрешности	-	±0,5 %
Период обновления результатов измерения четырех каналов	-	20 мс
Работа в дискретном режиме	-	Да
Дискретные выходы
Количество	До 8
Тип	Релейный (нормально-разомкнутый)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В переменного тока и cos φ >0,95  3 А при напряжении не более 30 В постоянного тока
Гальваническая развязка	Индивидуальная
Вычислительные ресурсы и дополнительное оборудование
Минимальное время цикла	1 мс (зависит от сложности программы)
Модули расширения	Нет
Встроенные часы реального времени	Да

Функциональная схема

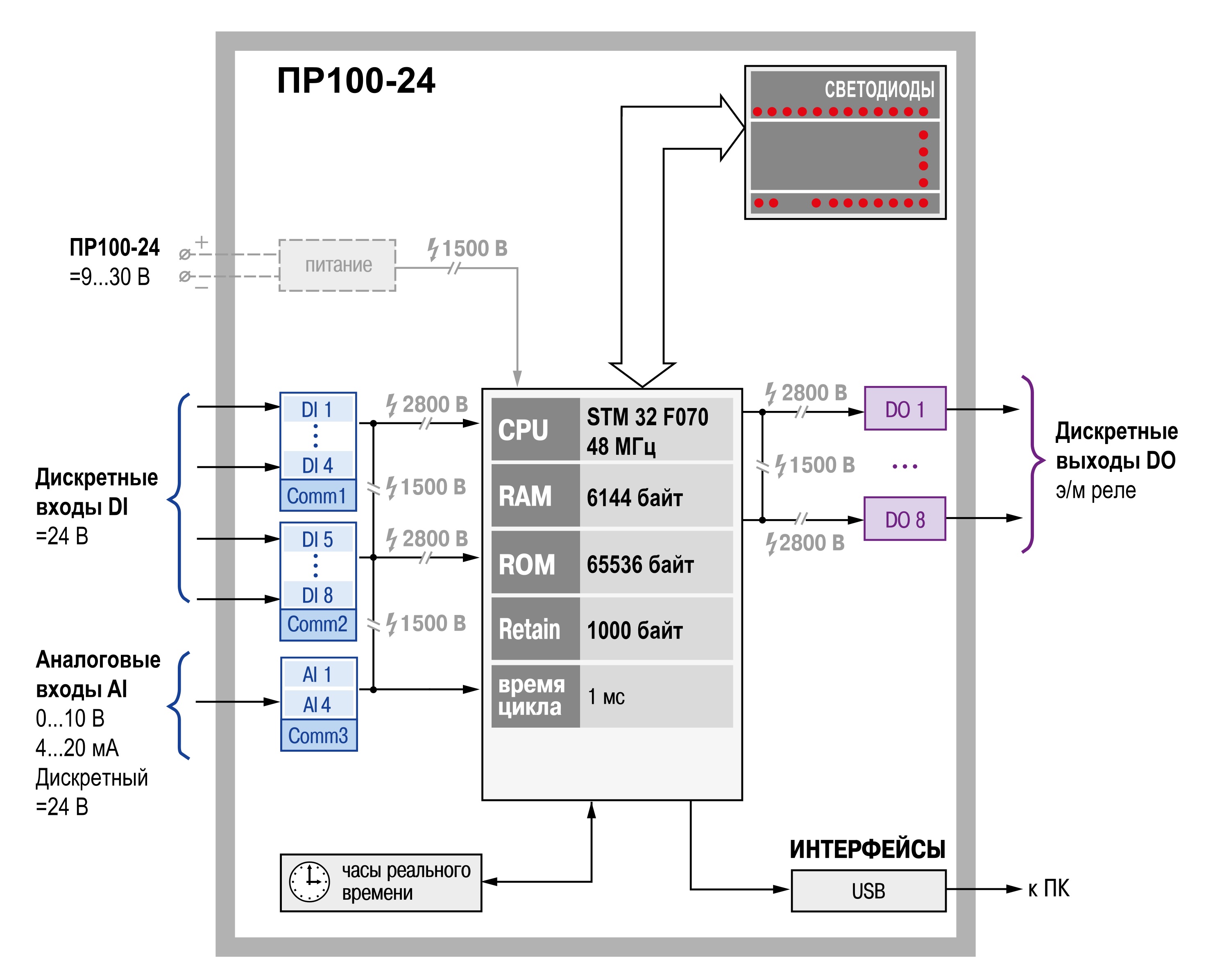

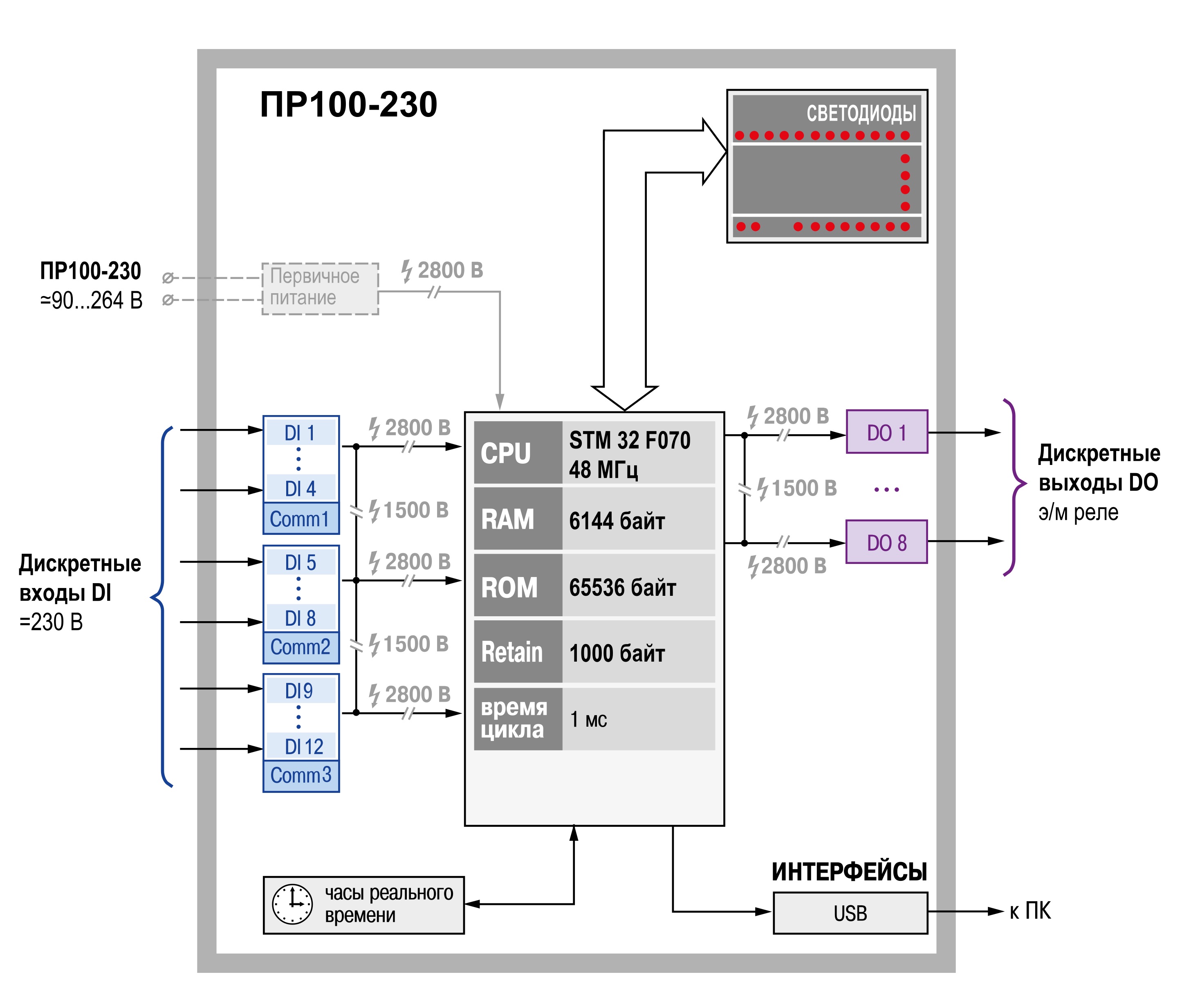

Функциональная схема ПР100-230	Функциональная схема ПР100-24

Габаритные размеры

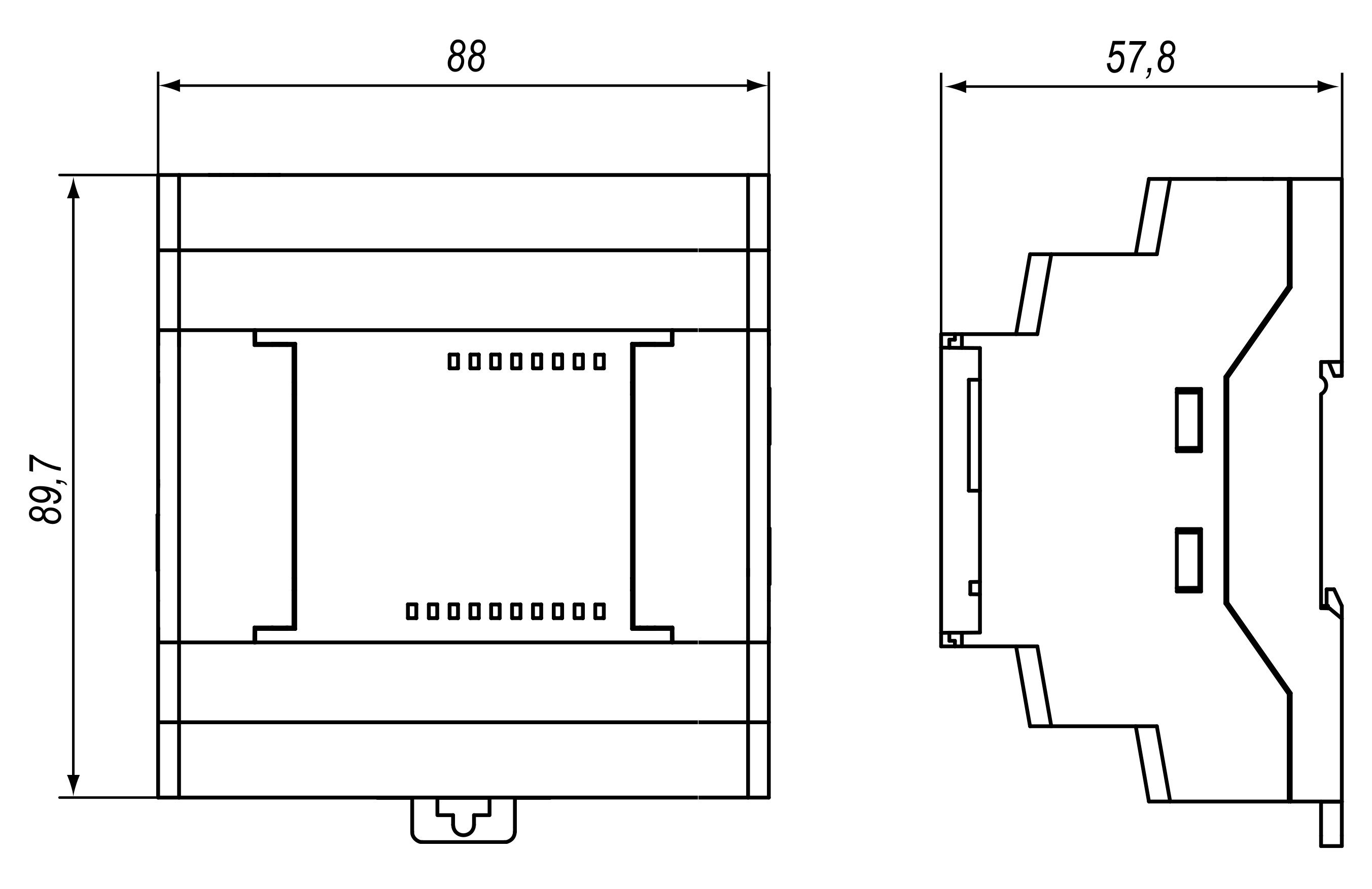

Габаритные размеры ПР100

Модификации

Модификация	Питание	Входы			Выходы
		Общее количество	Дискретные: количество (тип)	Аналоговые: количество, тип	Дискретные: количество, тип
ПР100-230.0804.01.0	~230 В	8	8 (ДФ)	-	4 Р
ПР100-230.1208.01.0	~230 В	12	12 (ДФ)	-	8 Р
ПР100-24.0804.03.0	=24 В	8	4 (Д)	4 4…20 мА 0…10 В дискретный	4 Р
ПР100-24.1208.03.0	=24 В	12	8 (Д)	4 4…20 мА  0…10 В  дискретный	8 Р

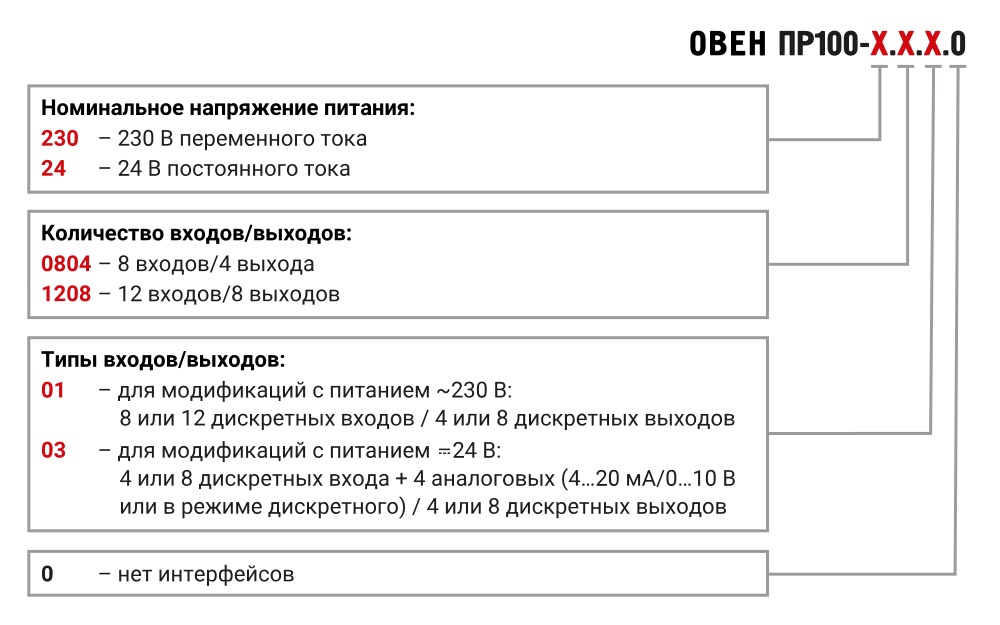

Обозначение модификаций ПР100

Схемы подключения

Схемы подключения к дискретным входам

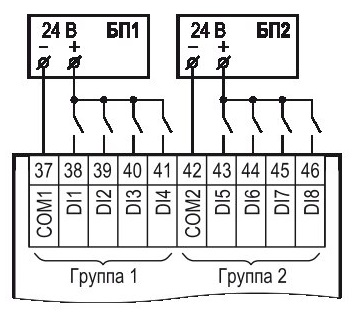

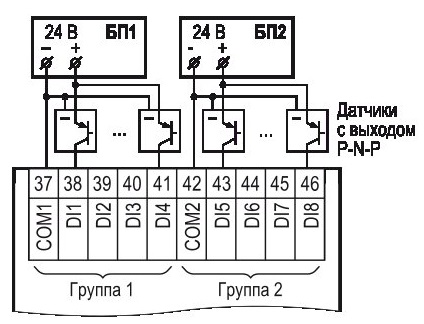

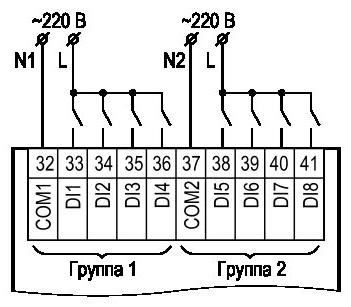

Подключение дискретных датчиков с питанием =24 В (для модификаций ПР100 с питанием =24 В)	Схема подключения к ПР100 трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа с открытым коллектором (для модификаций ПР100 с питанием =24 В)	Подключение дискретных датчиков с питанием ~220 В (для модификаций ПР100 с питанием ~220 В)

Схемы подключения к аналоговым входам

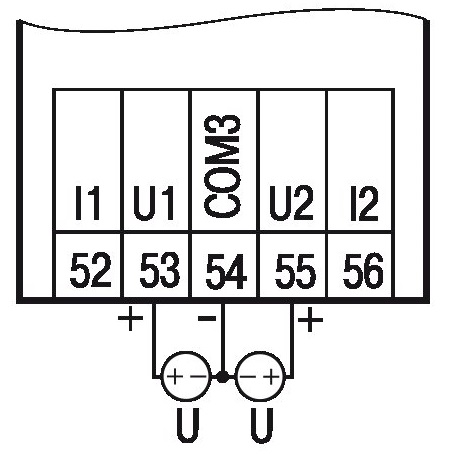

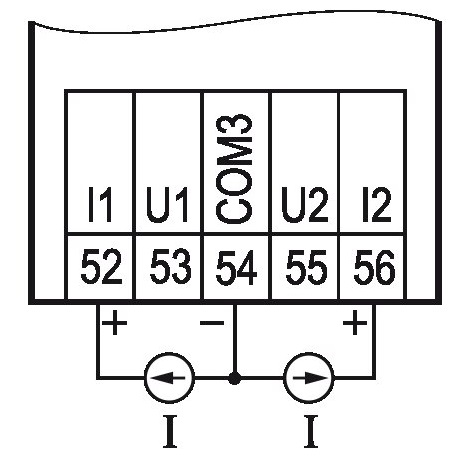

Подключение активного датчика с выходом типа «Ток 4…20 мА» (для модификаций ПР100 с питанием =24 В)	Подключение активных датчиков с выходом типа «Напряжение 0…10 В» (для модификаций ПР100 с питанием =24 В)

Схемы подключения дискретных выходов

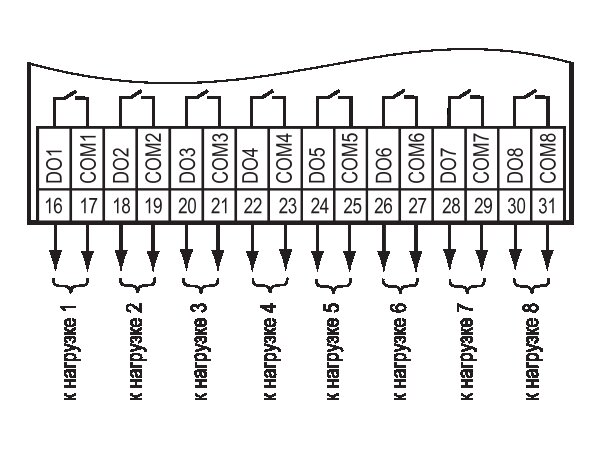

Схема подключения нагрузки к выходным элементам (ВЭ) типа Р (элетромагнитное реле)
