ИПП120 информационная программируемая панель
ИПП120 информационная программируемая панель
Количество:
E-mail: teplogazkip@mail.ru
уточняйте по телефону
уточняйте по телефону
Краткие характеристики:
Производитель:
Овен
Отличительные особенности ИПП120
Коммуникационные возможности:
- Работа в сети по протоколу Modbus RTU/ASCII в режиме Master/Slave.
- Задание управляющей логики по сети RS-485.
Возможности символьного индикатора:
- Видимая область символьного индикатора: 2 строки по 16 символов.
- Возможность корректировки параметров программы пользователя и параметров прибора с помощью 6 механических кнопок.
- Доступ к внесению изменений по паролю.
Конструктивные особенности:

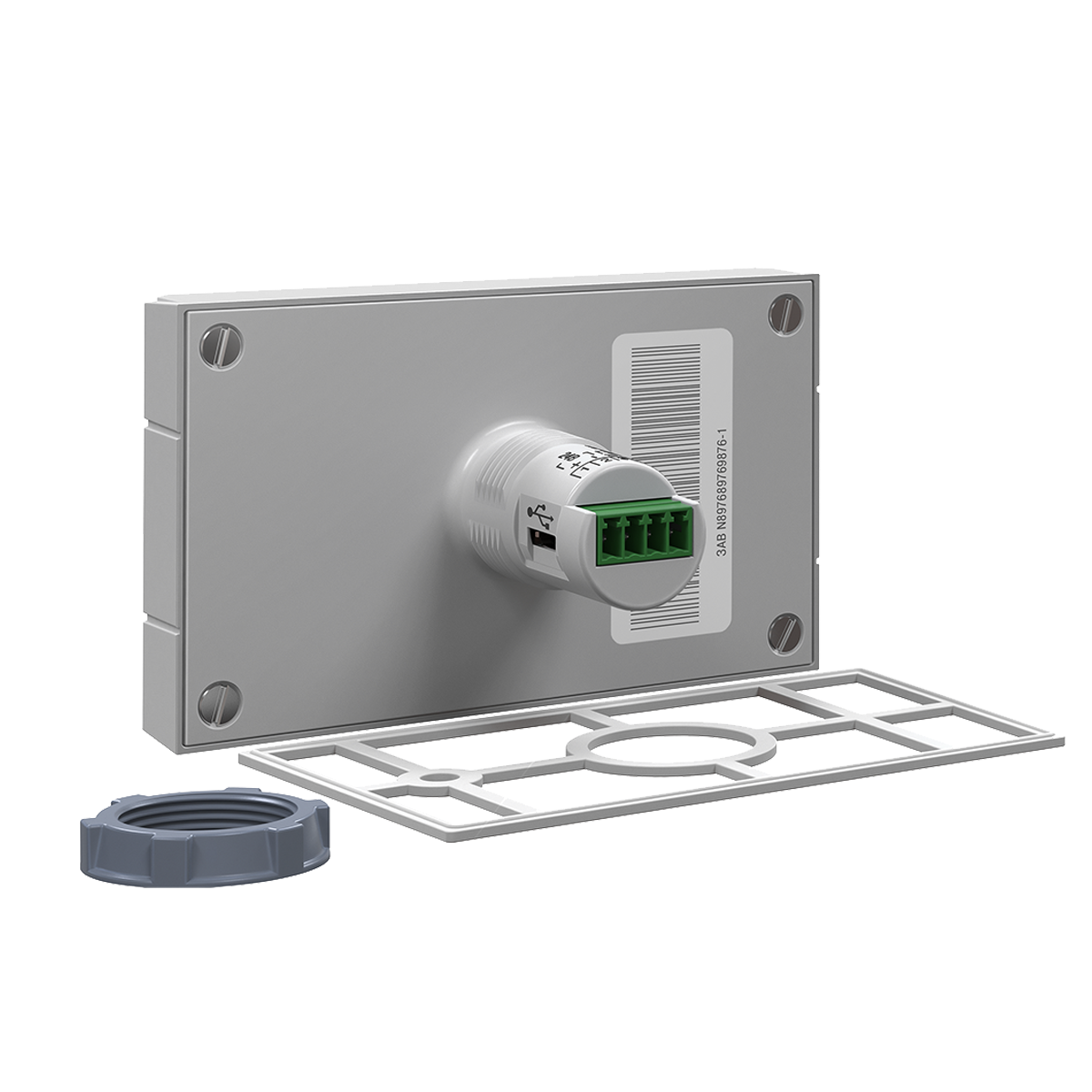

- Крепление в щит в отверстие 22,5 мм.
- Съемный клеммник – для удобства монтажа.
Эксплуатация
- Использование в тяжелых условиях эксплуатации: IP65, -20…+55 °C.
- Конфигурирование в среде Owen Logic (начиная с версии 1.10.149).
- USB-порт для программирования (не требует питания при программировании).
- Возможность питания от бортовой сети =12 В.
Примеры применения
|
|

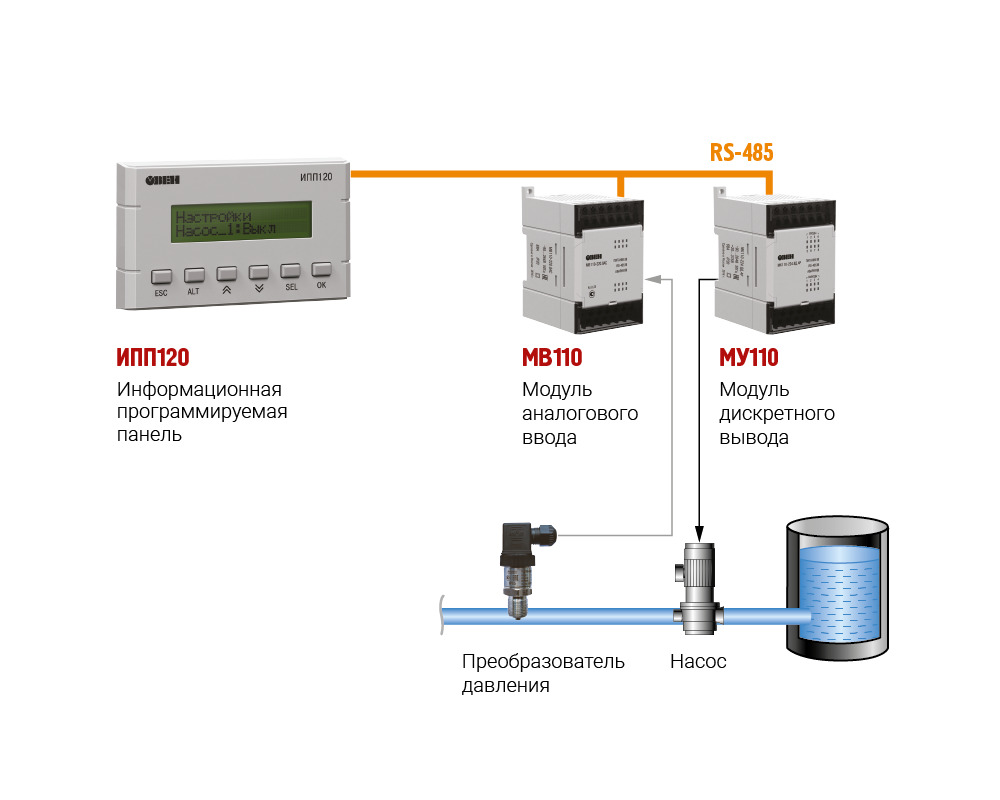

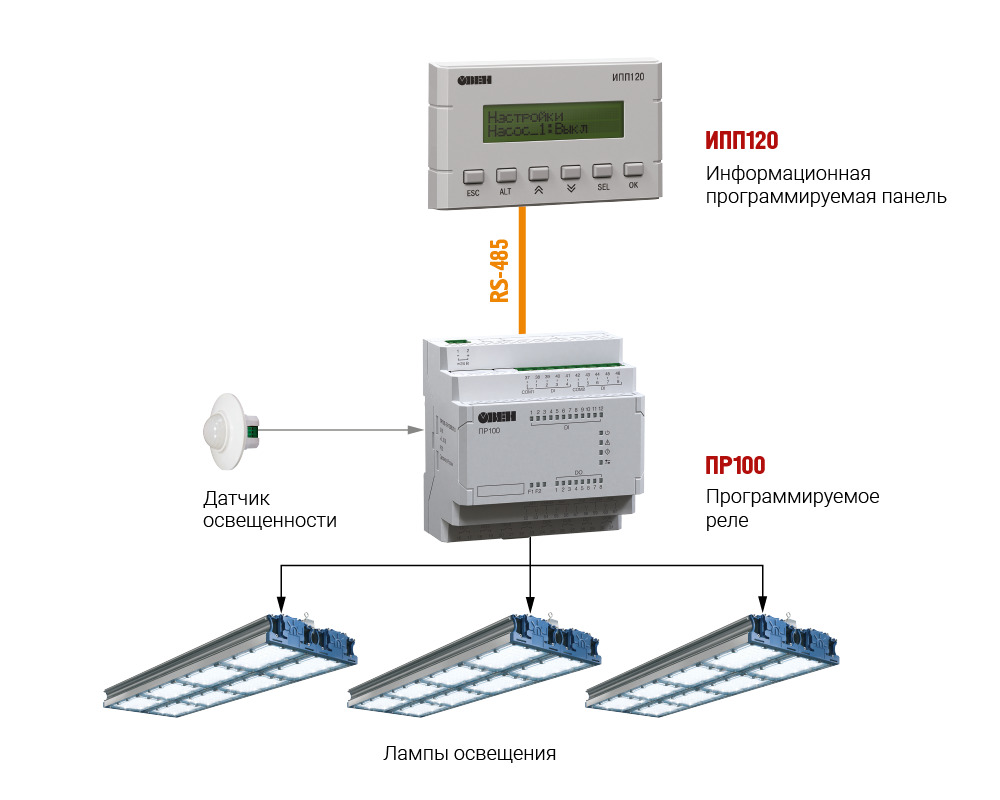

| Управление модулями расширения ОВЕН Мх110 | Использование в качестве выносной панели для программируемого реле ОВЕН ПР100 |
|
|

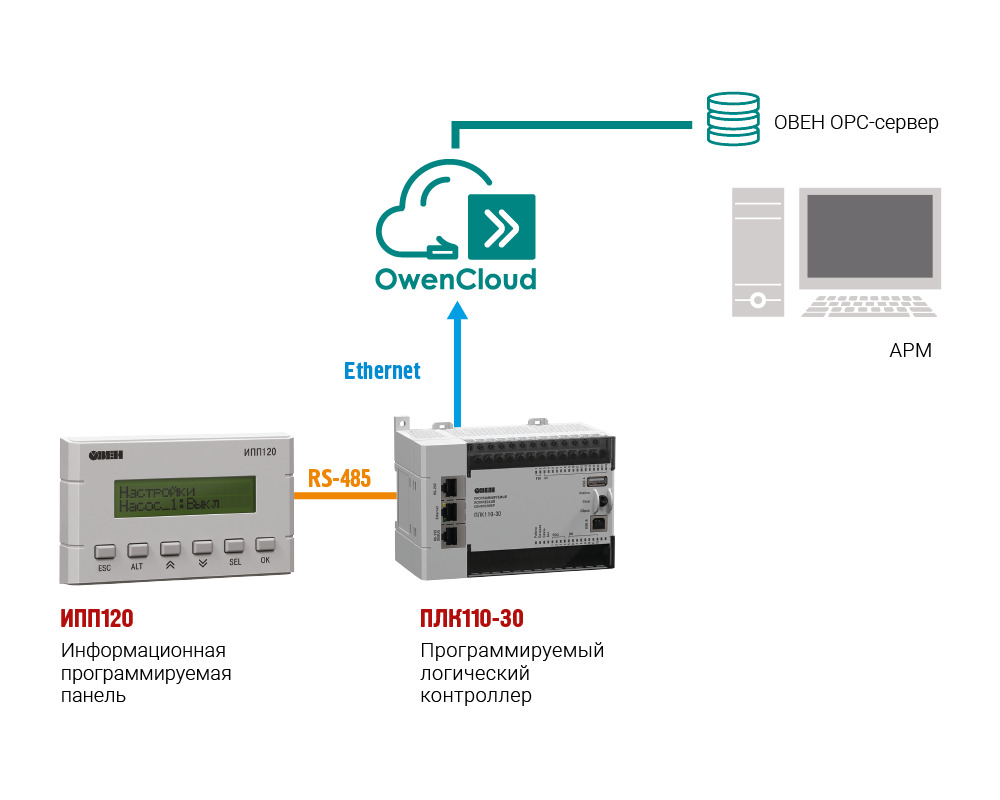

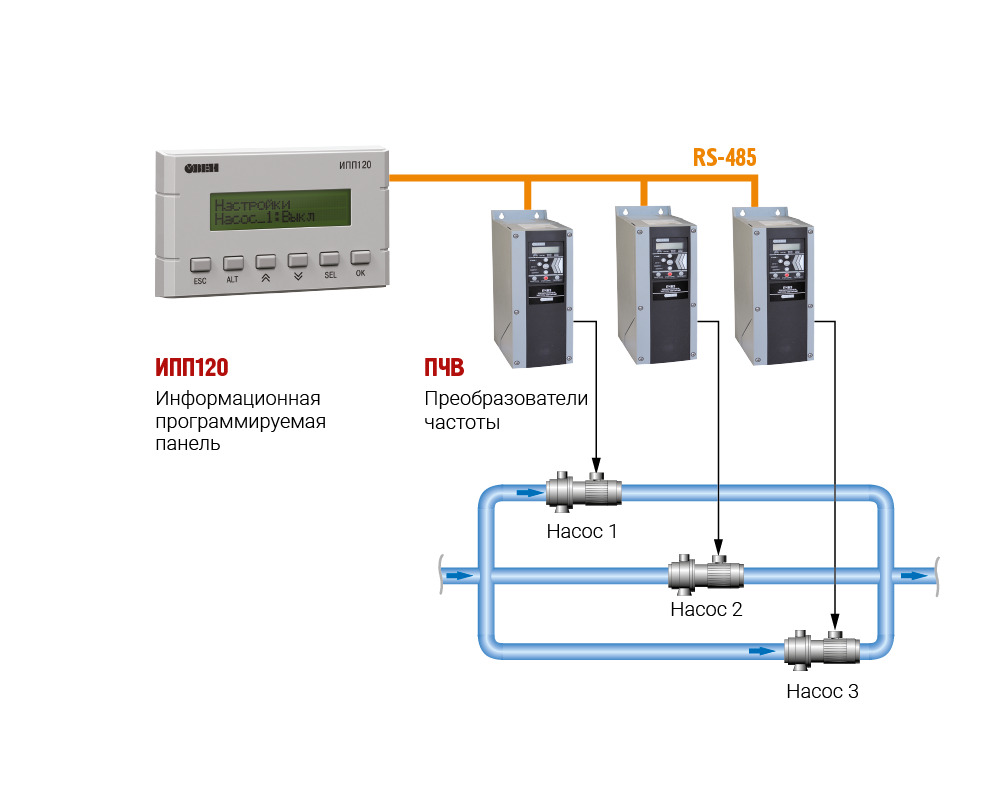

| Использование в качестве выносной панели для контроллера ОВЕН ПЛК110 [M02] | Каскадное управление тремя насосами |
|
|

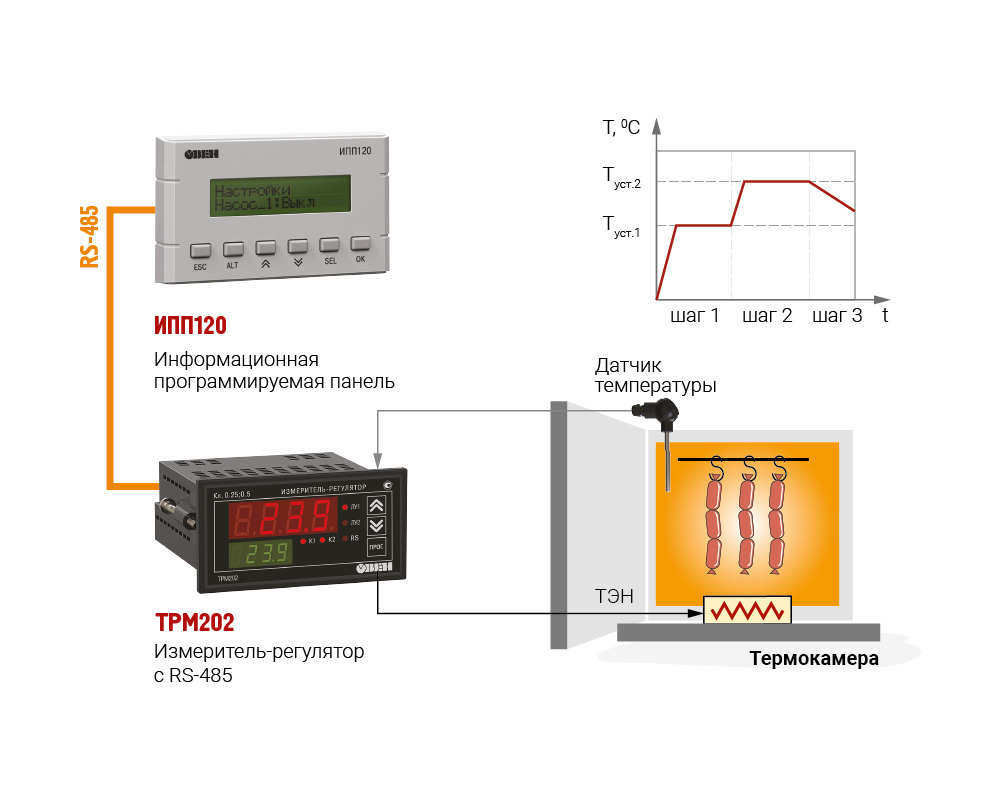

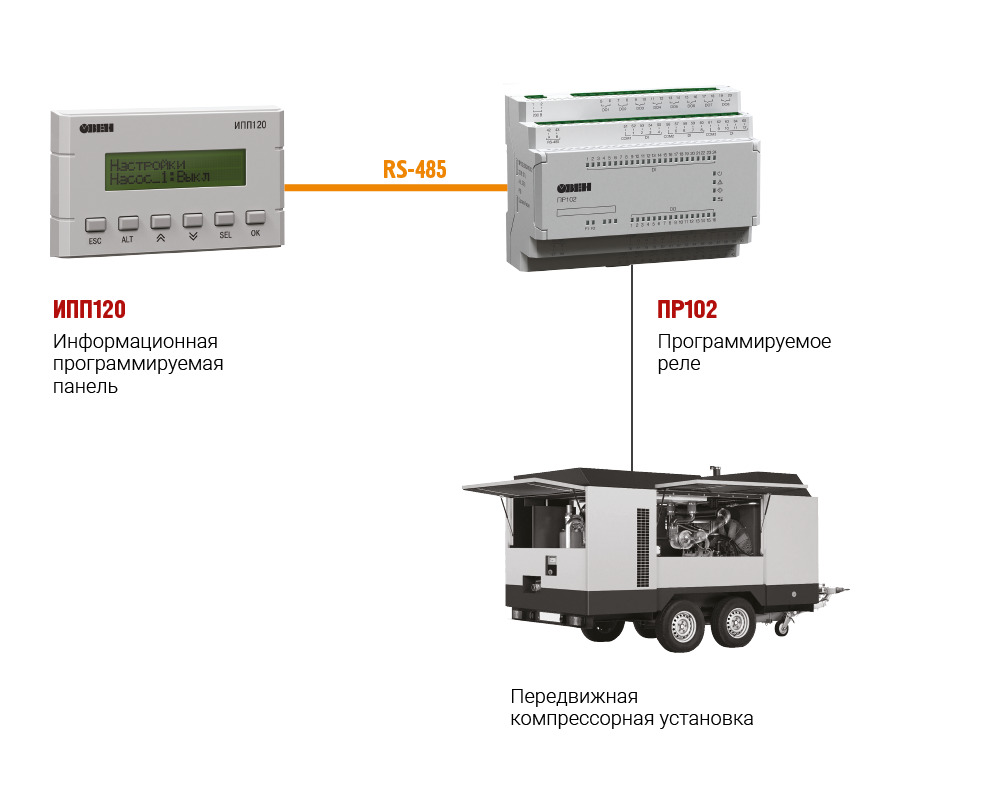

| Пошаговое управление регуляторами по RS-485 | Применение в системах управления мобильными установками |
Технические характеристики
|
Наименование |
Значение |
|
Программирование |
|
|
Среда программирования |
|
|
Объем Retain-памяти |
1020 байт |
|
Объем памяти сетевых переменных (режим slave) |
512 байт |
|
Память ПЗУ |
128 кбайт |
|
Память ОЗУ |
32 кбайт |
|
Интерфейс программирования |
microUSB |
|
Общие сведения |
|
|
Напряжение питания |
=9…32 В (номинальное =24 В) |
|
Потребляемая мощность |
не более 2,5 Вт |
|
Минимальное время цикла |
1 мс (зависит от сложности программы) |
|
Часы реального времени |
есть |
|
Модули расширения ПРМ |
нет |
|
Коммуникационные возможности |
|
|
Интерфейс RS-485 (1шт.) |
|
|
Протокол связи |
Modbus RTU/ASCII |
|
Режим работы |
Master/Slave |
|
Скорости работы интерфейса |
9600, 19200, 38400,115200 бит/с |
|
Индикация и управление |
|
|
Тип дисплея |
текстовый монохромный ЖКИ с подсветкой, 2×16 символов |
|
Количество механических кнопок |
6 |

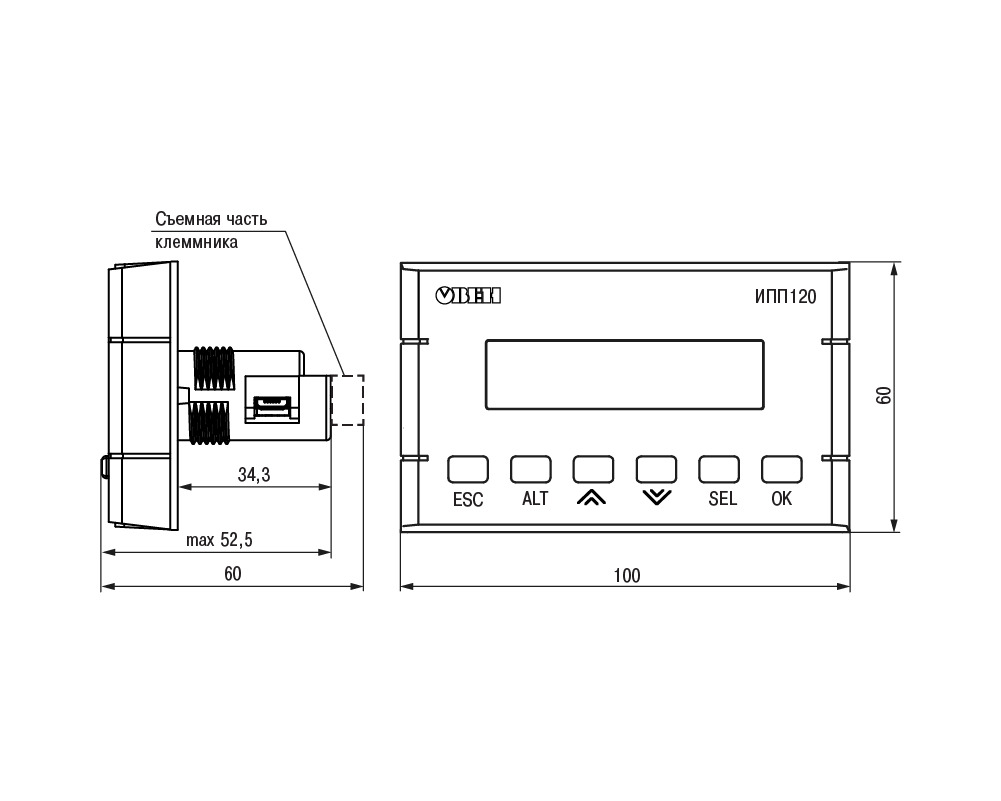

Габаритные и установочные размеры
|
|

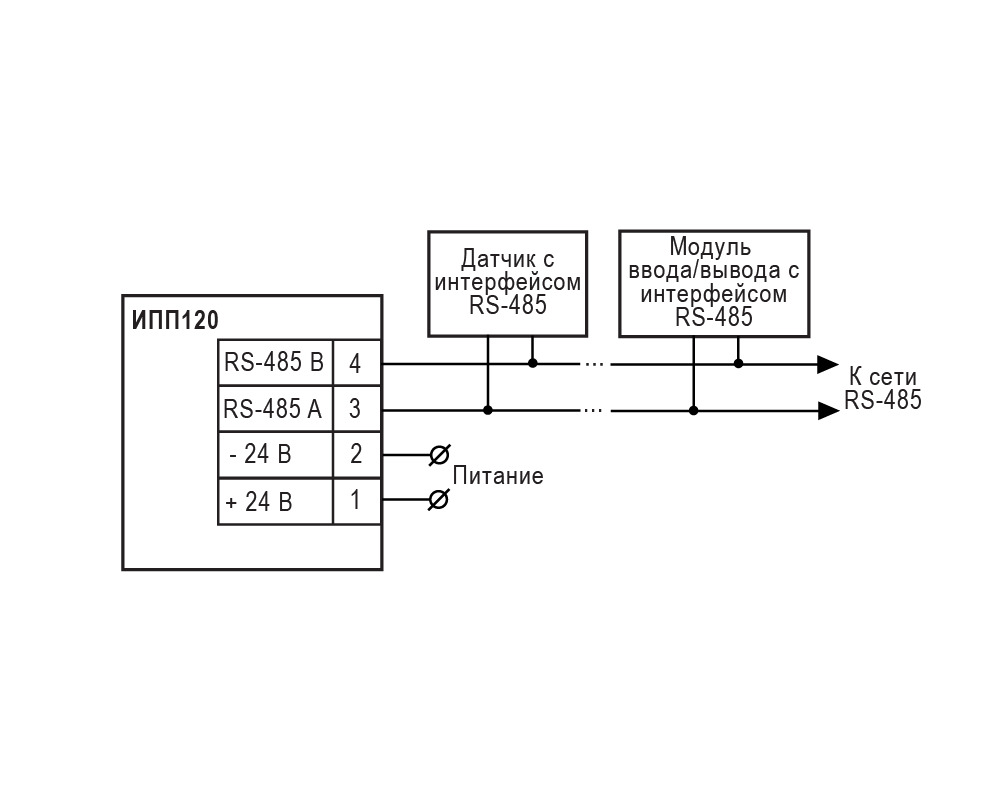

| Габаритные размеры ИПП120 | Схема подключения |
Элементы индикации и управления
Двухстрочный 16-разрядный ЖКИ для отображения текстовых сообщений и цифровых значений.
Редактирование осуществляется с помощью шести кнопок, расположенных на передней панели ИПП120.
|
Кнопка |
Назначение |
|
|
Вход в основное меню |
|
|
Изменение положения курсора / перемещение по разрядам |
|
|
Перемещение по меню / изменение значения |
|
|
Применяется в комбинации с другими кнопками |
|
|
Выбор параметра / сохранение изменения |
|
|
Отмена изменения (сброс до первоначального значения) / выход из режима редактированрия |
|
|
Применение изменения |
|
|
Выход / отмена |
