ИП320 графическая монохромная панель

Цена: 19020.00 р.

Есть в наличии

Сравнить

В избранное

Количество:

Добавить в корзину

Заказать звонок

E-mail: teplogazkip@mail.ru

local_shipping

уточняйте по телефону

Графическая панель оператора ИП320 для объектов автоматизации с небольшим набором параметров, поддерживает совместную работу с ОВЕН ПЛК, с модулями ОВЕН Mx110, а также приборами и контроллерами других производителей. Выпускается в щитовом корпусе 172×94×30 мм, степень защиты со стороны передней панели IP65.

Краткие характеристики:

Производитель:
Овен

Основные функции ОВЕН ИП320

Работа в сети RS-485 и RS-232 в режиме Master, Slave
Совместимость с контроллерами различных компаний-производителей
Поддержка универсального протокола Modbus RTU
Монохромный графический ЖК дисплей с разрешением 192×64 пикселя и с подсветкой
Чтение и редактирование значений параметров и передача их в сеть
Защита с помощью пароля от несанкционированного изменения значений параметров и перехода на другой экран
Напряжение питания – 24 В постоянного тока
Бесплатная программа «Конфигуратор ИП320»

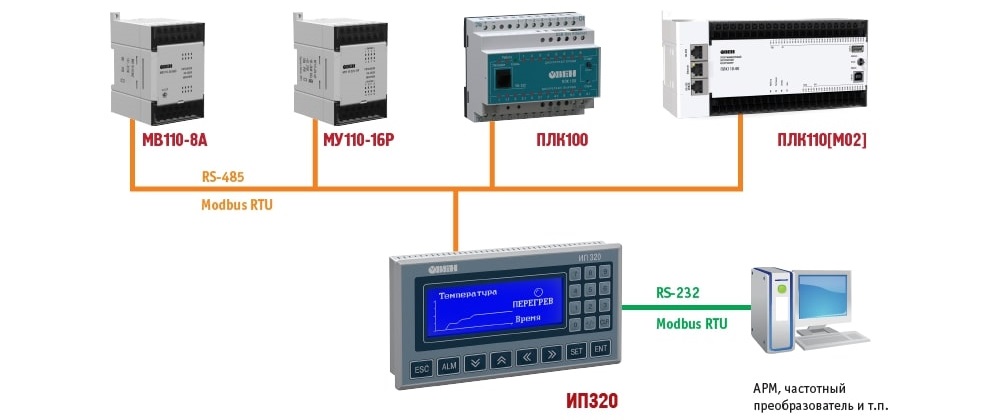

Пример использования ОВЕН ИП320

Технические характеристики

Наименование	Значение
Аппаратные характеристики
Память программ, Кб	128
Максимальное число регистров в программе	160
Часы реального времени (RTC)	Есть, энергонезависимые¹
Звук	Пьезоизлучатель, с возможностью управления из программы
Дисплей
Тип дисплея	Графический монохромный ЖК с подсветкой
Диагональ, дюймы	3,7"
Разрешение, пиксель	192 × 64
Размеры дисплея, мм	100 × 35
Количество кнопок	20
Интерфейсы
COM-порт	1 × RS-232/RS-485 (DB9M) - для подключения устройств и загрузки проектов Сигналы RS-232 – RxD, TxD, GND; сигналы RS-485 – A, B Интерфейсы RS-232 и RS-485 являются аппаратно-независимыми² Поддерживаемые скорости: 2400, 4800, 9600, 19 200, 38 400, 115 200 бит/c Поддерживаемые протоколы: Modbus RTU (Master/Slave)
Питание
Тип питающего напряжения	Постоянное
Диапазон питающего напряжения, В	20...28
Номинальное напряжение питания, В	24
Потребляемая мощность, не более, Вт	4
Корпус
Конструктивное исполнение	Для щитового крепления
Тип вентиляции	Естественная вентиляция
Габаритные размеры (ширина × высота × глубина), мм	(172 × 94 × 30) ± 1
Степень защиты корпуса со стороны лицевой панели	IP65
Общие характеристики
Рабочая температура, °C	0…50
Рабочая влажность, не более, %	80 (без конденсации)
Масса брутто, не более, кг	0,5
Прикладное ПО	Конфигуратор ИП320

¹ Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).
² При обмене запросы панели дублируются по обоим интерфейсам.

Элементы управления

Элементы индикации и управления ОВЕН ИП320

На экране жидкокристаллического дисплея 3.7" могут отображаться русские и английские символы, пиктограммы (индикатор, переключатель экранов и т.п.) и любые графические изображения. Дисплей монохромный, имеет фоновую подсветку.

Панель может отображать большое количество пользовательских экранов.

Функции кнопок

	Пользователь может последовательно переключать экраны или вызвать нужный экран функциональной кнопкой.
	Независимо от текущего статуса дисплея, нажатие этой кнопки возвращает его к начальному экрану. Как правило, начальным экраном пользователь назначает либо главное меню проекта, либо наиболее часто используемый экран проекта.
	При нажатии этой кнопки вызывается «Список тревог» (перечень нештатных ситуаций).
	Кнопка служит для запуска процедуры редактирования значений параметров, а также для перехода между элементами редактирования в области текущего экрана.
	Записывает измененное значение текущего параметра и включает режим редактирования следующего параметра. После редактирования последнего параметра текущего экрана завершает процедуру редактирования.

Кнопки редактирования значений параметров

...	Набирается числовое значение параметра.
	Нажатие этой кнопки задает знак параметра («+» или «–»).
	Очистка области ввода редактируемого значения.

Все 20 кнопок могут быть также запрограммированы как функциональные. В этом случае по их нажатию будет осуществляться некоторая операция (вызов нужного экрана, изменение значения параметра, управление каким-либо механизмом и др.)

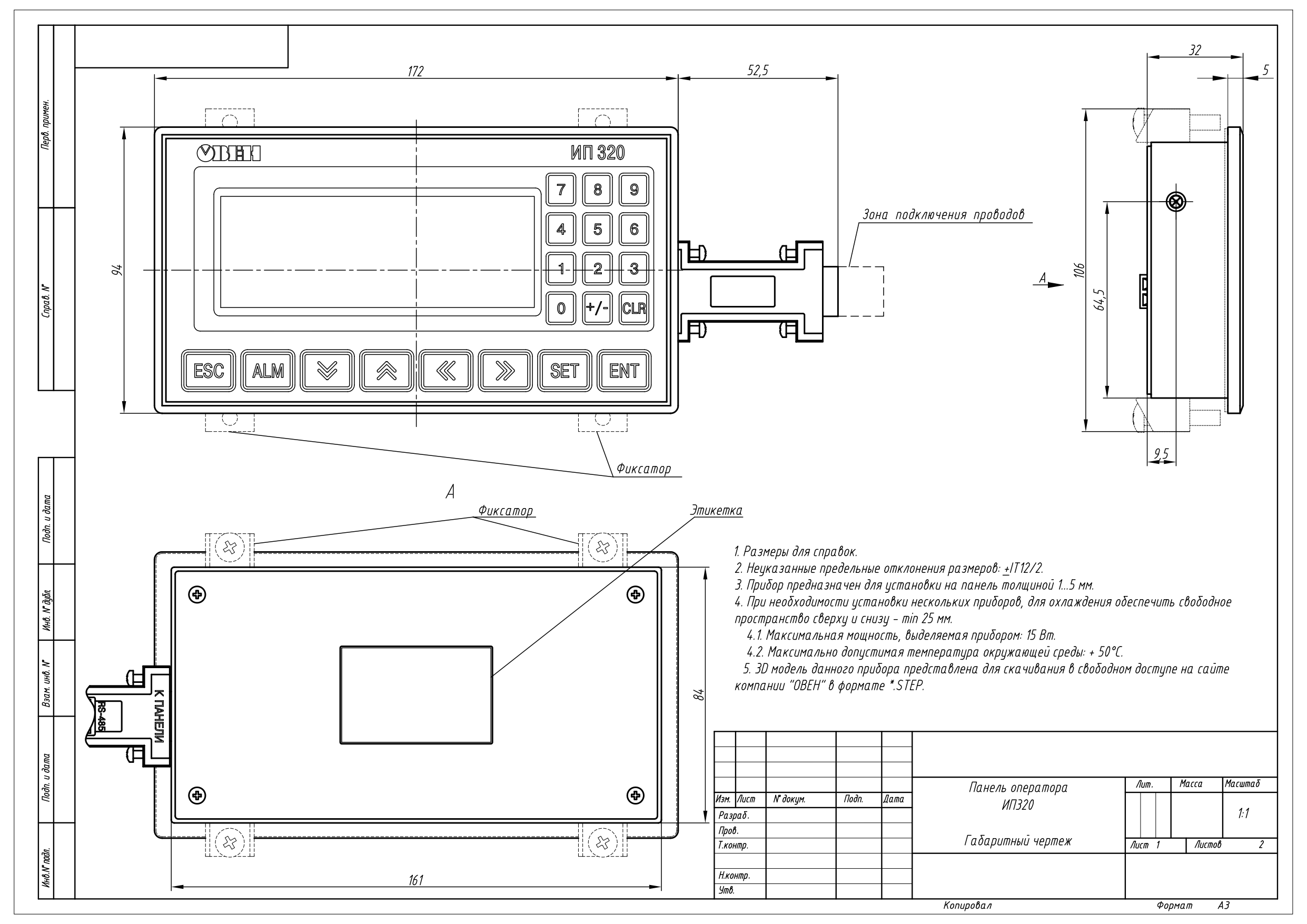

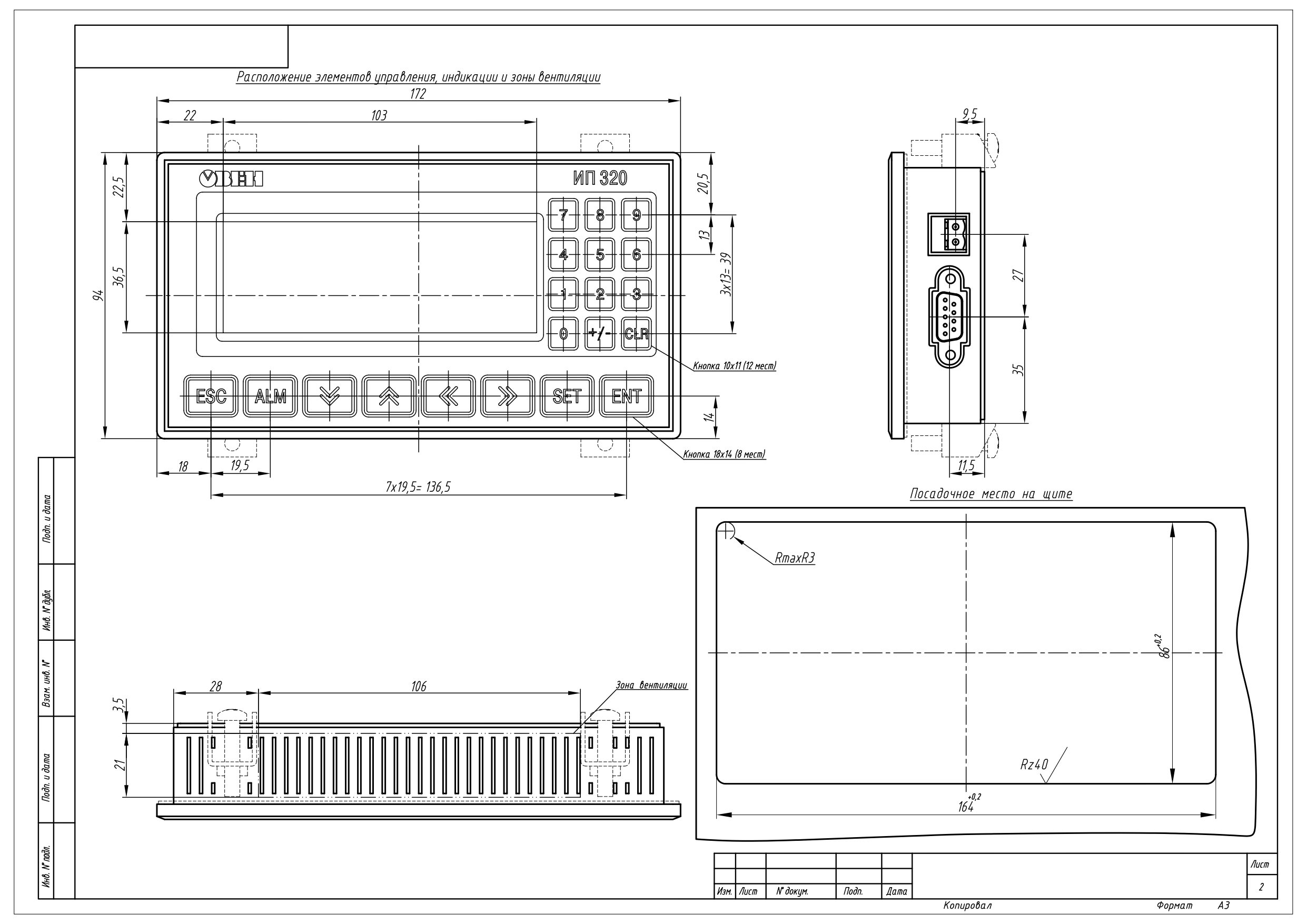

Габаритные и установочные размеры

Конфигуратор ИП320

Конфигурирование панели оператора осуществляется на ПК с помощью программы «Конфигуратор ИП320», которая доступна для скачивания на сайте owen.ru и на странице прибора. Программа удобна в использовании и доступна в обучении.

Конфигуратор ИП320 предназначен для создания, редактирования и сохранения пользовательских экранов, которые будут отображаться на дисплее прибора. Каждый экран содержит набор базовых элементов для задания функций панели.

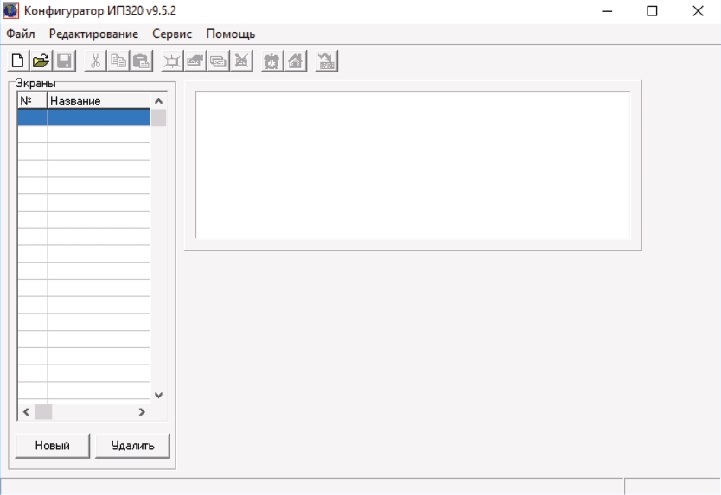

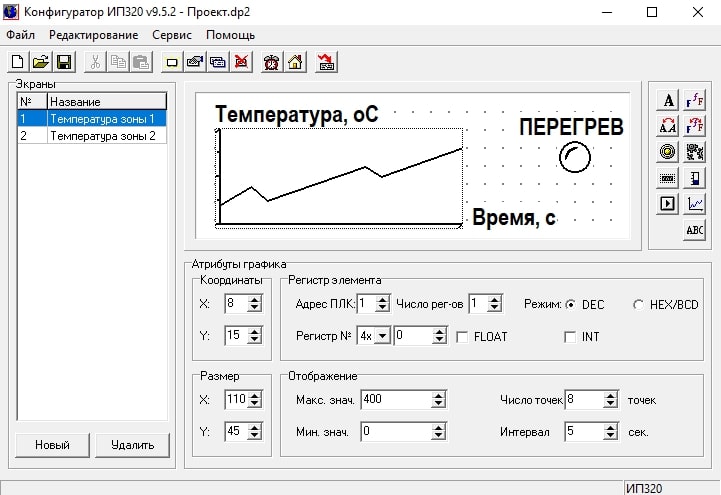

Окно Конфигуратора ИП320	Окно Конфигуратора ИП320

Программа позволяет вводить буквы и символы (русские или английские), динамический текст, различные графические изображения, задавать параметры для чтения и редактирования, индикаторы состояния процесса, графики, линейки, элементы переключения экранов и т.п.

Совокупность экранов образует проект, который можно загрузить в панель или сохранить в виде файла на жестком диске компьютера.

Примеры

Настройка обмена с ПЛК на CODESYS 2.3	Скачать
Настройка обмена с ПР200	Скачать
Настройка обмена с модулями Mx110	Скачать
Настройка обмена с OPC-сервером	Скачать
Настройка обмена с ПЧВ	Скачать
Пример из руководства пользователя	Скачать

Аксессуары

Наименование	Изображение	Применение	Длина, м
КС2		Применяется для соединения контроллеров ПЛК100, ПЛК150, ПЛК154 (порт RS-232 DEBUG), ПЛК110, ПЛК160, ПЛК73 (порты RS-232 DEBUG и RS-232), ПЛК63 (порт RS-232) с панелями оператора ИП320 (порт RS-232), СП270, СП3xx (порт PLC, RS-232).	1,5

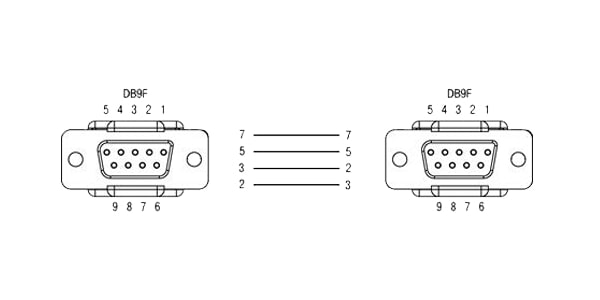

КС4		Применяется для программирования панелей оператора ИП320 (порт RS-232) и СП270 (порт RS-232 Download).	1,5
КС16		Применяется для связи контроллера ПЛК110[М02] (порты RS-232 DEBUG и RS-232) c панелями оператора ИП320 (порт RS-232), СП270, СП3xx (порт PLC, RS-232).	1,5 и 2,5
