Модули ОВЕН МВ210 предназначены для сбора данных со встроенных дискретных входов и передачи их в сеть Ethernet.
Краткие характеристики:
Производитель:
Овен
Технические характеристики модулей ОВЕН МВ210 дискретного ввода (Ethernet)
Модули ОВЕН МК210 предназначены для сбора данных со встроенных дискретных входов и передачи их в сеть Ethernet.Конфигурирование
Конфигурирование модулей МВ210 осуществляется с помощью универсального конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
Схемы подключения модулей ОВЕН МВ210 дискретного ввода (Ethernet)
Общий чертеж

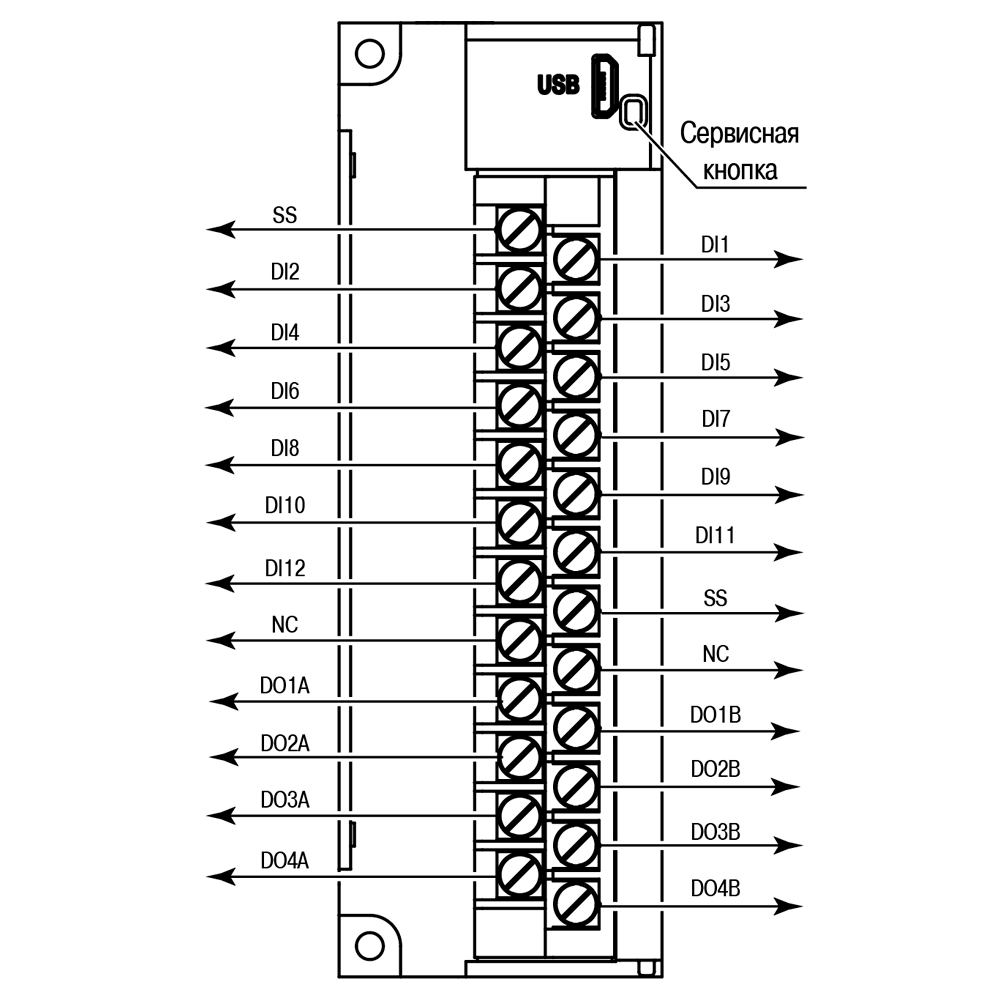

Общий чертеж МВ210-202 и МВ210-204

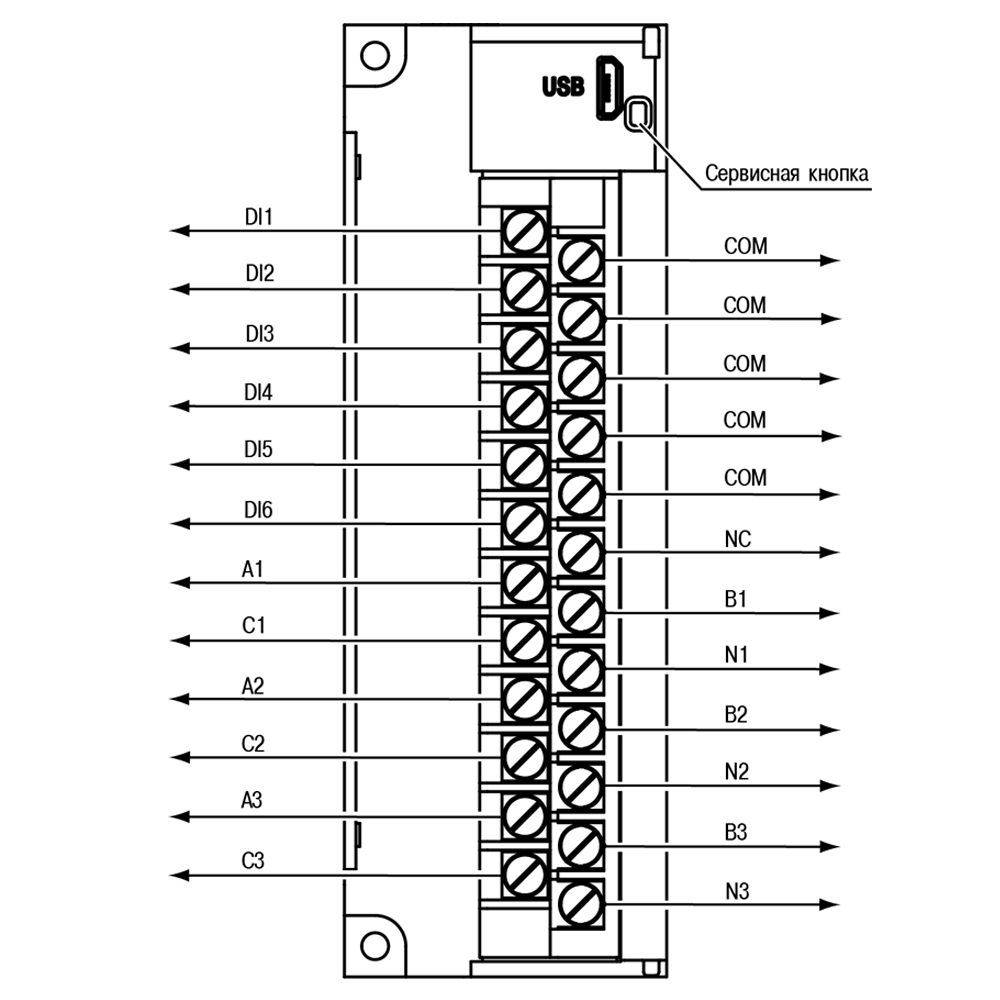

Общий чертеж МВ210-221
Схемы подключения ОВЕН МВ210 к техническим устройствам находятся в разделе "Документация" в инструкции к прибору
Технические характеристики
| Модификация | МВ210-202 | МВ210-204 | МВ210-221 | |
|
Входы |
||||
| Количество входов | 20 DI | 9 + 6 DI | ||
| Тип входов |
|
|
|
|
|
Характеристики дискретных входов (DI) |
||||
| Гальваническая развязка входов | – | |||
| Режимы работы |
определение логического уровня подсчет числа высокочастотных импульсов (только 1 – 8 DI) измерение частоты (только 1 – 8 DI) обработка сигналов энкодера (до 3-х AB энкодеров) |
определение логического уровня подсчет числа импульсов |
Для сигналов ~230 В:
Для сигналов =24 В:
|
|
| Макс. частота входного сигнала | определение логического уровня | 400 Гц | ||
| подсчет числа импульсов | 100 кГц (только 1 – 8 DI) |
400 Гц |
||
| измерение частоты | 100 кГц (только 1 – 8 DI) | – | ||
| обработка сигналов энкодера | 100 кГц | – | ||
| Мин. длительность импульса | 5 мкс (1 – 8 DI) |
1 мс |
||
| 1 мс (9 – 20 DI) | ||||
| Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу | – | не более 100 Ом | ||
| Ток «логической единицы» | не менее 5,5 мА | – | ||
| Ток «логического нуля» | не более 1,2 мА | – | ||
| Напряжение «логической единицы» | 8,8…30 В | – | ||
| Напряжение «логического нуля» | 0…6,1 В | – | ||
|
Питание |
||||
| Напряжение питания | =10…48 (номинальное =24)В | |||
| Потребляемая мощность | не более 4 Вт при питании =24 В | не более 5 Вт при питании =24 В | ||
| Защита от переполюсовки | есть | |||
| Тип питания часов реального времени | батарея CR2032 | |||
| Конструктивное исполнение | ||||
| Габаритные размеры | (123×83×42)±1мм | |||
| Степень защиты | IP20 | |||
| Монтаж | на DIN-рейку / на стену | |||
| Средний срок службы | 10 лет | |||
| Масса | не более 0,4 кг | |||
| Условия эксплуатации | ||||
| Температура окружающего воздуха | -40…+55 °С | |||
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | |||
