МВ210 модуль аналогового ввода с универсальными входами (Ethernet)

Технические характеристики модуля МВ210

Особенности

• Универсальные аналоговые входы для подключения термометров сопротивления, термопар, датчиков резистивного типа и унифицированных сигналов тока и напряжения
• Индивидуальная конфигурация для каждого входа
• Сдвоенный 2-портовый Ethernet-коммутатор
• Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
• Широкий диапазон рабочих температур: -40…+55 °С
• Непрерывный профиль измерений во внутреннюю flash память (архив)
• Поддержка облачного сервиса OwenCloud

Конфигурирование

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Технические характеристики

Характеристика		Значение
Входы
Количество входов		8 AI
Разрядность АЦП		16 бит
Типы поддерживаемых сигналов		унифицированные сигналы: 0…5 мА, 0(4)…20 мА, 0…1 В, ±50 мВ, ±1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23 термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3 сопротивление: 0…2 кОм, 0…5 кОм
Характеристики аналоговых входов (AI)
Гальваническая развязка входов
Предел основной приведенной погрешности	унифицированные сигналы	±0,25 %
	термосопротивления	±0,25 %
	термопары	±0,5 %
	сопротивление	±0,25 %
Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех		не более 0,3 %
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С	термосопротивления
	термопары
Время опроса одного входа	унифицированные сигналы	не более 0,6 сек
	термосопротивления	не более 0,9 сек
	термопары	не более 0,6 сек
	сопротивления	не более 0,6 сек
Сопротивление встроенного токоизмерительного резистора		51 Ом
Питание
Напряжение питания		=10…48 (номинальное =24) В
Потребляемая мощность		не более 4 Вт при питании =24 В
Защита от переполюсовки		есть
Общие параметры
Габаритные размеры		(123×83×42) ±1 мм
Степень защиты корпуса		IP20
Монтаж		на DIN-рейку / на стену
Средний срок службы		10 лет
Масса		не более 0,4 кг
Условия эксплуатации
Температура окружающего воздуха		-40…+55 °С
Относительная влажность воздуха (при +35 °С без конденсации влаги)		от 10 до 95 %
Flash-память (архив)
Максимальный размер файла архива
Максимальное количество файлов архива
Минимальный период записи
Часы реального времени
Погрешность хода	при температуре +25 °С	не более 1 секунды в сутки
	при температуре -40 °С	не более 3 секунд в сутки
Тип питания		батарея CR2032
Время работы часов реального времени на одной батарее		6 лет

Схема подключения МВ210-101

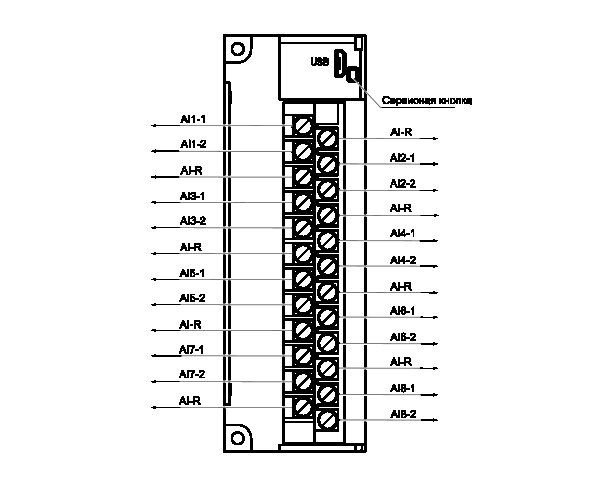

Назначение контактов клеммника МВ210-101

Схемы подключения датчиков к модулю приведены в инструкции.
