Технические характеристики модулей аналогового ввода ОВЕН МВ110 с быстрыми входами (с интерфейсом RS-485)
Модули предназначены для измерения унифицированных аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.Основные преимущества и функции
- Индивидуальная конфигурация для каждого входа
- Диагностика состояния подключенных аналоговых датчиков
- Автоматическое определение протокола (только для МВ110-8АС)
- Съемные клеммники с невыпадающими винтами
- Универсальное питание (=24 В или ~230 В) (только для МВ110-2АС)
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)
Конфигурирование модулей МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Схемы подключения модулей аналогового ввода ОВЕН МВ110 с быстрыми входами (с интерфейсом RS-485)
Общий чертеж

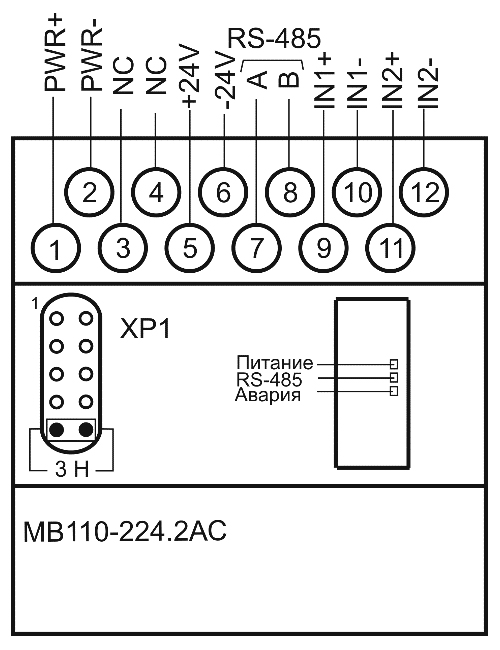

Общий чертеж МВ110-224.2АС

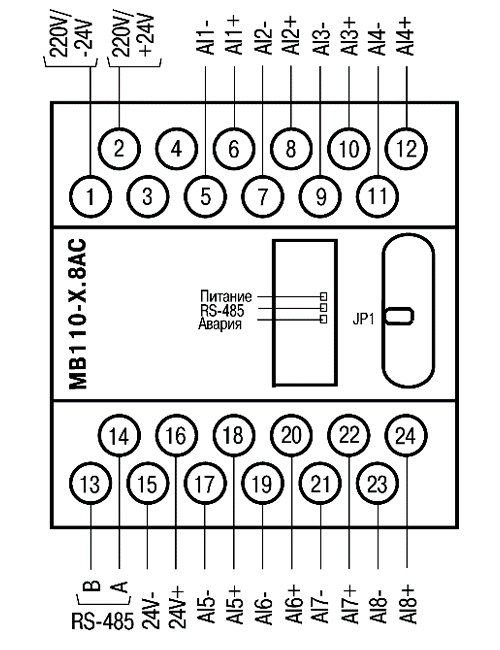

Общий чертеж МВ110-8АС

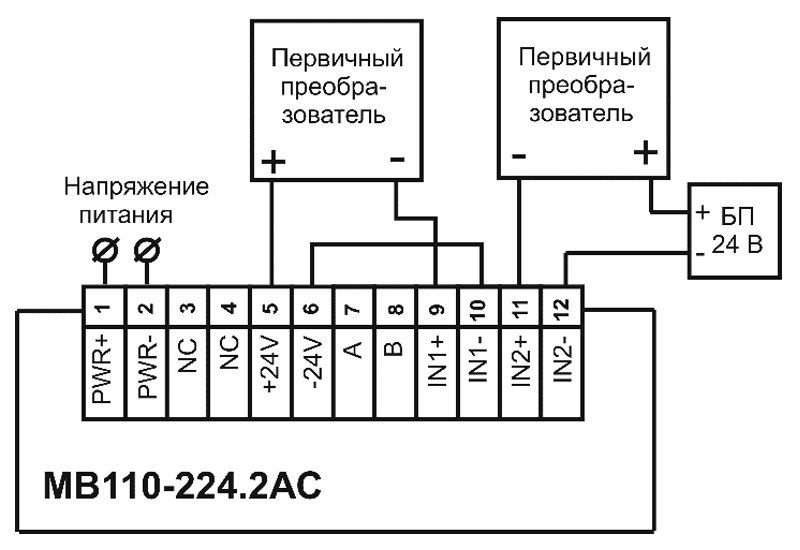

Схема подключения МВ110-224.2АС
Схема подключения МВ110-8АС

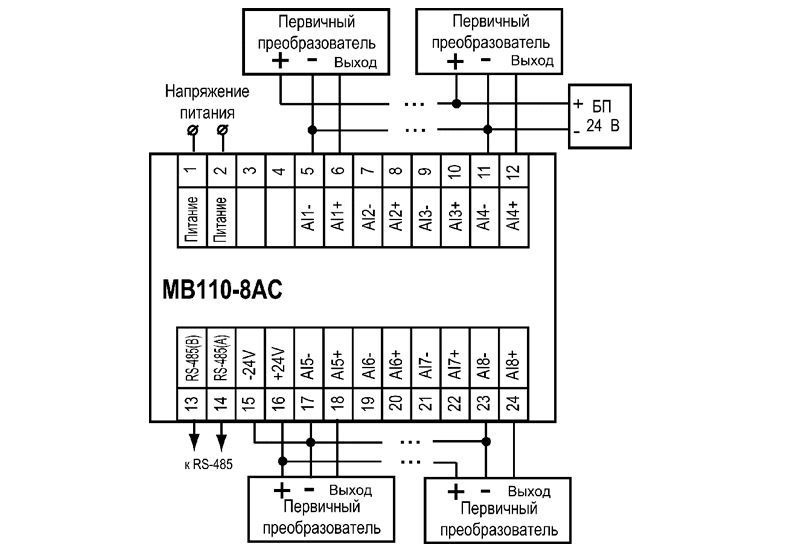

Схема подключения к прибору ОВЕН МВ110 трехпроводных первичных преобразователей

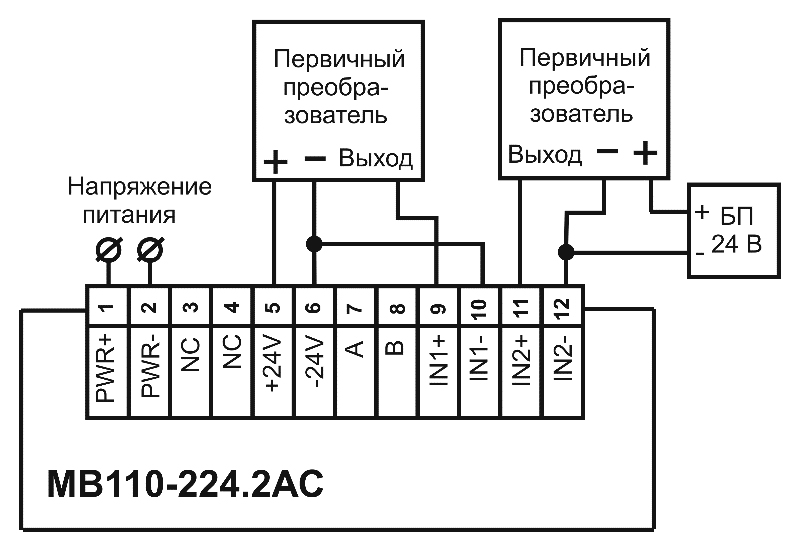

Схема подключения ОВЕН МВ110-224.2АС

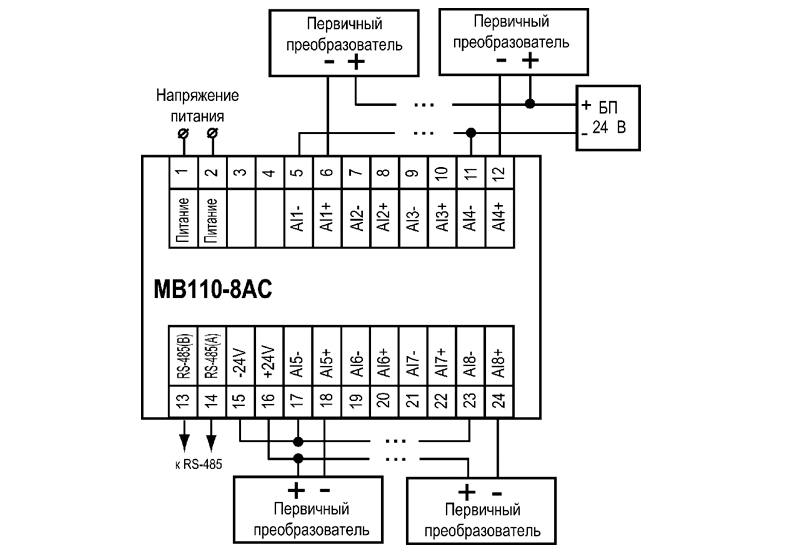

Схема подключения МВ110-8АС
Технические характеристики
|
Модификация |
МВ110-224.2АС |
МВ110-24/220.8АС |
|
|
|
|
|
|
|
Входы |
|||
|
Количество входов |
2 AI |
8 AI |
|
|
Типы поддерживаемых сигналов
|
унифицированные сигналы: 0…5 мА, 0(4)…20 мА, 0…10 В |
||
|
Характеристики аналоговых входов (AI) |
|||
|
Предел основной приведенной погрешности |
±0,25% |
||
|
Разрядность АЦП |
10 бит |
||
|
Время опроса одного входа |
не более 5 мс ±2 % |
||
|
Входное сопротивление для унифицированных сигналов |
тока 0(4)…20 мА |
130…250 Ом |
|
|
тока 0…5 мА |
130…500 Ом |
||
|
напряжения 0…10 В |
не менее 200 кОм |
||
|
Внешний резистор для измерения тока |
не требуется |
||
|
Питание |
|||
|
Тип питания |
универсальное ~230 В/=24 В |
зависит от модификации |
|
|
Напряжение питания |
переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) |
МВ110-220.8АС: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц МВ110-24.8АС: =18…30 В (номинальное =24 В) |
|
|
Потребляемая мощность |
не более 6 ВА |
не более 8 ВА |
|
|
Напряжение встроенного источника питания |
=24 ±3 В |
=24 ±3 В (только для модификации МВ110-220.8АС) |
|
|
Ток встроенного источника питания |
не более 180 мА |
не более 180 мА |
|
|
Конструктивное исполнение |
|||
|
Габаритные размеры |
(63×110×75) ±1 мм |
||
|
Степень защиты |
IP20 |
||
|
Монтаж |
на DIN-рейку / на стену |
||
|
Условия эксплуатации |
|||
|
Температура окружающего воздуха |
-10…+55 °С |
||
|
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) |
не более 80 % |
||
