МУ210 модули дискретного вывода (Ethernet)

Технические характеристики модулей ОВЕН МУ210 дискретного вывода (Ethernet)

Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением.

Основные преимущества и функции

• Выходы могут работать в режиме генерации ШИМ-сигналов (до 1 Гц для релейных выходов, до 60 кГц для транзисторных выходов)
• Выходы могут работать в режиме генерации заданного числа импульсов (только для МУ210-410)
• Сдвоенный 2-х портовый Ethernet-коммутатор
• Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
• Широкий диапазон рабочих температур: -40…+55 °С
• Непрерывный профиль измерений во внутреннюю flash память (архив)
• Поддержка облачного сервиса OwenCloud

Конфигурирование
Конфигурирование модулей МУ210 осуществляется с помощью универсального конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Схемы подключения

Общий чертеж

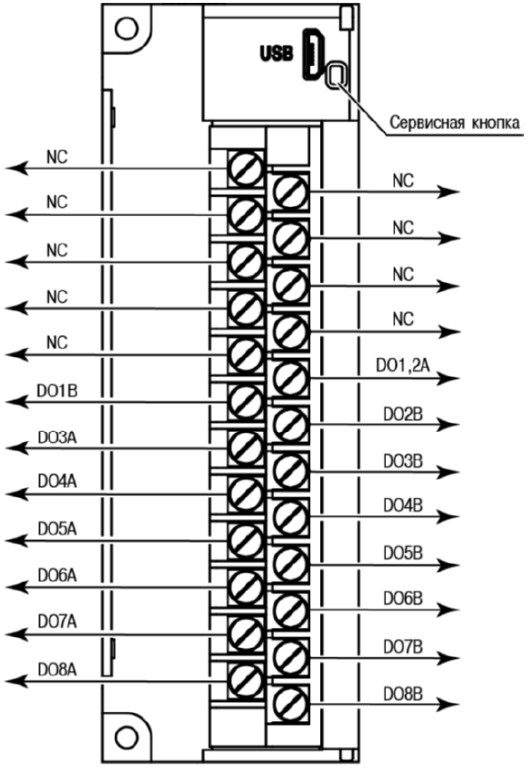

Общий чертеж МУ210-401

Общий чертеж МУ210-402

Общий чертеж МУ210-403

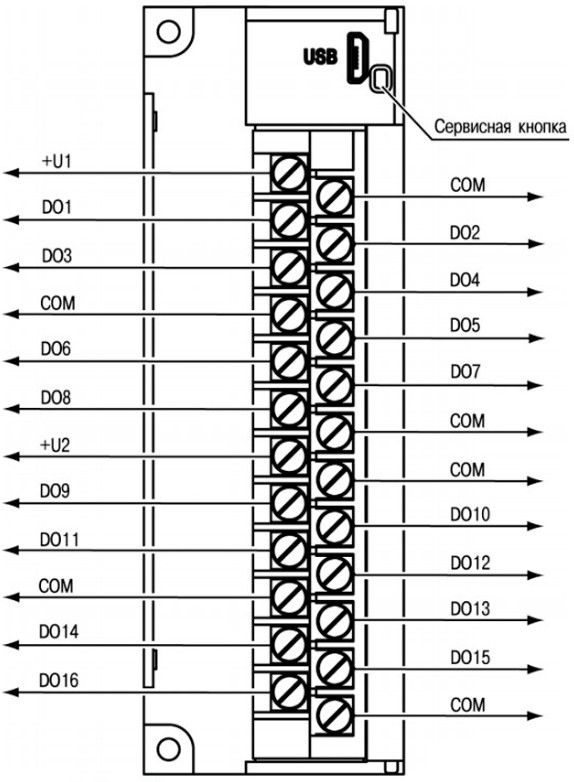

Общий чертеж МУ210-410

Схема подключения внешних связей к дискретным выходам типа «реле»

Схема подключения МУ210-401

Схема подключения МУ210-402

Схема подключения МУ210-403

Схема подключения внешних связей к дискретным выходам типа «транзисторный ключ»

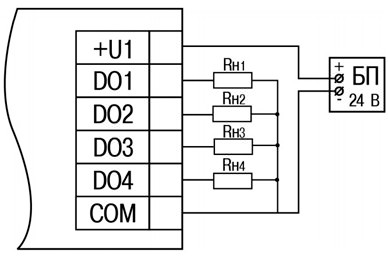

Схема подключения МУ210-410

Технические характеристики

Модификация	МУ210-401	МУ210-402	МУ210-403	МУ210-410
Выходы
Количество выходов	8 DO	16 DO	24 DO	16 DO
Тип выходов	электромагнитное р  еле			транзисторный ключ
Характеристики дискретных выходов (DO)
Гальваническая развязка выходов	поканальная, кроме 1 и 2 DO	поканальная	попарная: DO1-DO2...DO7-DO8; DO17-DO18...DO23-DO24 поканальная: DO9...DO16	-
Электрическая прочность	1780 В			-
Режим работы	переключение логического состояния генерация ШИМ сигнала			переключение логического сигнала генерация низкочастотного ШИМ сигнала генерация высокочастотного ШИМ сигнала (только первые 8 выходов) генерация заданного количества импульсов (только первые 3 выхода)
Режим включения выхода	-			верхний ключ	верхний и нижний ключи
Максимальный ток коммутации	5 А (при напряжении не более 250 В, 50 Гц и cosφ>0,4) 3 А (при постоянном напряжении не более 30 В)			0,8 А	0,1 А
Максимальное напряжение питания выходов	250 В переменного напряжения 30 В постоянного напряжения			10…36 В
Время включения	15 мс			-
Время выключения	15 мс			-
Контроль обрыва нагрузки	нет			нет
Максимальная частота ШИМ	1 Гц			10000Гц	60000 Гц
Минимальная длительность импульса ШИМ	50 мс			10 мкс	1 мкс
Питание
Напряжение питания	=10…48 (номинальное =24) В
Потребляемая мощность при питании =24 В	не более 6 Вт	не более 9 Вт		не более 5 Вт
Защита от переполюсовки	есть
Тип питания часов реального времени	батарея CR2032
Конструктивное исполнение
Габаритные размеры	(123×83×42)±1 мм	(123×83×83,5) ±1 мм		(123×83×42) ±1 мм
Степень защиты	IP20
Монтаж	на DIN-рейку / на стену
Средний срок службы	10 лет
Масса	не более 0,4 кг	не более 0,6 кг		не более 0,4 кг
Встроенная Flash-память (архив)
Максимальный размер файла архива	2 кб
Максимальное количество файлов архива	1000
Минимальный период записи архива	1 сек
Условия эксплуатации
Температура окружающего воздуха	-40…+55 °С
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)	от 10 до 95 %
