МУ110 модули дискретного вывода (DO)

Цена от: 19080.00 р.

Наличие уточняйте

Сравнить

В избранное

Количество:

Выбрать модификацию

Заказать звонок

E-mail: teplogazkip@mail.ru

local_shipping

уточняйте по телефону

Модули ОВЕН МУ110 предназначены для преобразования цифровых сигналов, передаваемых по сети RS-485, в аналоговые сигналы для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.

Краткие характеристики:

Производитель:
Овен

Технические характеристики модулей аналогового вывода ОВЕН МУ110 (с интерфейсом RS-485)

Основные преимущества и функции

Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем
Автоматическое определение протокола
Съемные клеммники с невыпадающими винтами
Обновление встроенного программного обеспечения по RS-485
Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)

Конфигурирование
Конфигурирование модулей МУ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Схемы подключения модулей аналового вывода ОВЕН МУ110

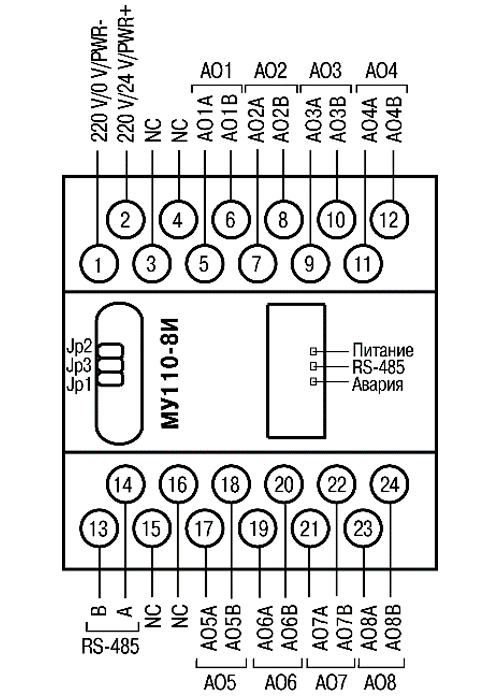

Общий чертеж

ОВЕН МУ110-224.8И

МУ110-224.8И

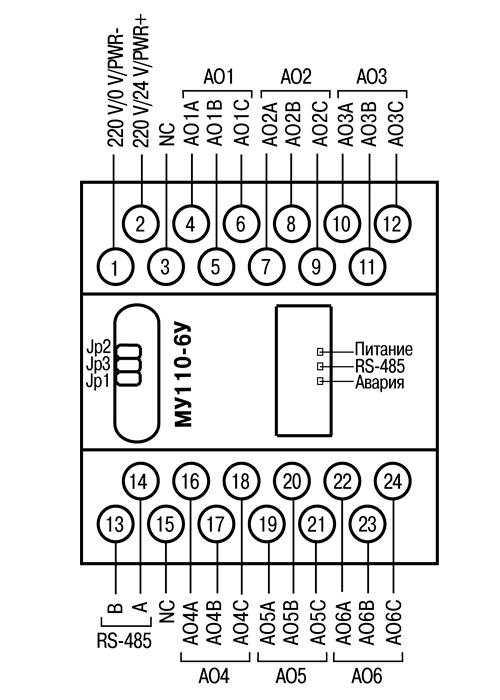

МУ110-224.6У

МУ110-224.6У

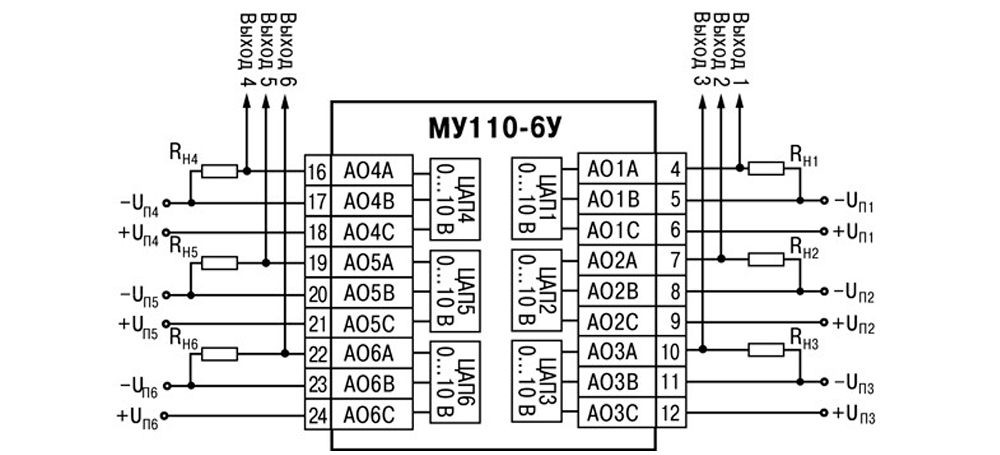

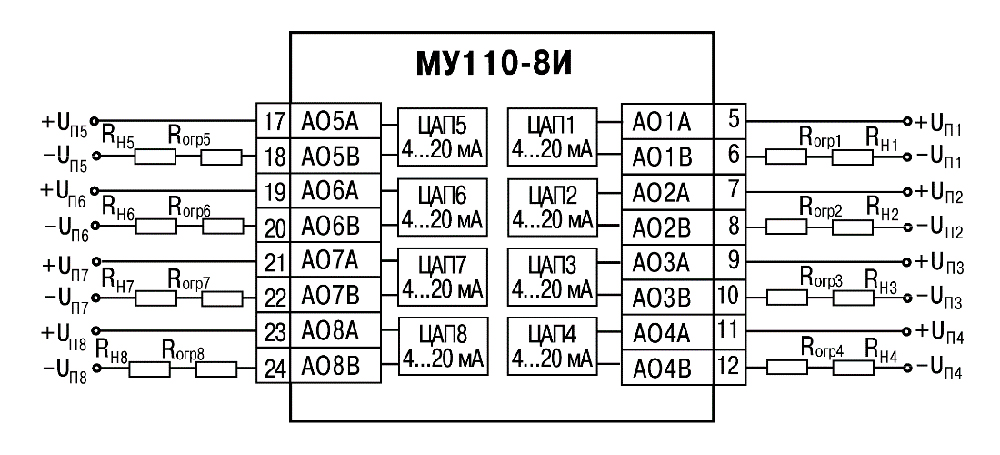

Схема подключения к выходным элементам
ОВЕН МУ110-224.8И

МУ110-224.8И

МУ110-224.6У

Технические характеристики

Модификация	МУ110-224.8И	МУ110-224.6У

Выходы
Количество входов	8 AO	6 AO
Тип выходов	4…20 мА	0…10 В
Характеристики аналоговых входов (AI)
Предел основной приведенной погрешности ЦАП	±0,5%
Разрядность ЦАП	10 бит
Сопротивление нагрузки, подключаемой к выходу	0…1300 Ом	не менее 2 кОм
Диапазон напряжений питания выхода	10…36 В	12…36 В
Питание
Тип питания	универсальное ~230 В/=24 В
Напряжение питания	переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В)
Потребляемая мощность	не более 6 ВА
Конструктивное исполнение
Габаритные размеры	(63×110×75) ±1 мм
Степень защиты	IP20
Монтаж	на DIN-рейку / на стену
Условия эксплуатации
Температура окружающего воздуха	-10…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)	не более 80 %
