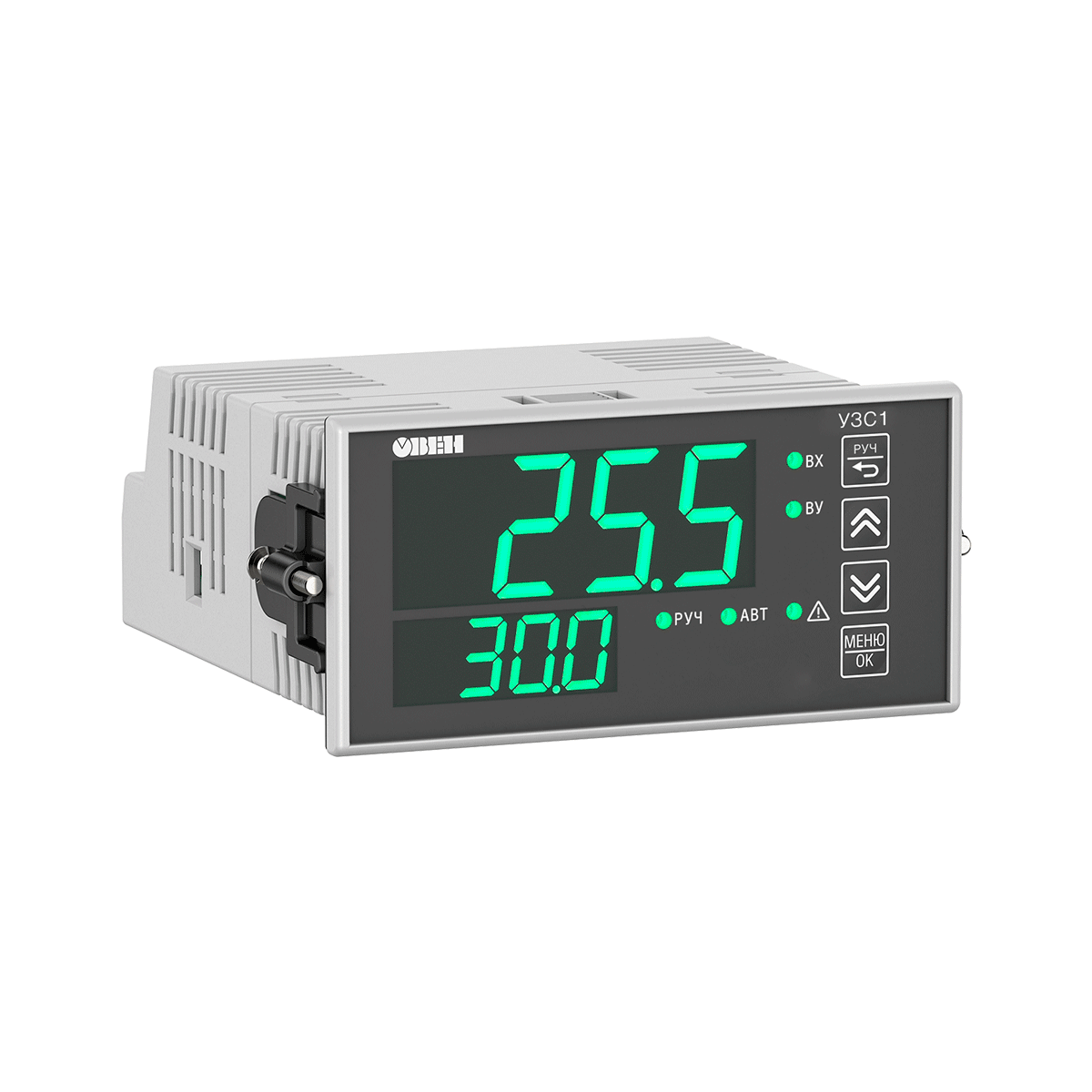

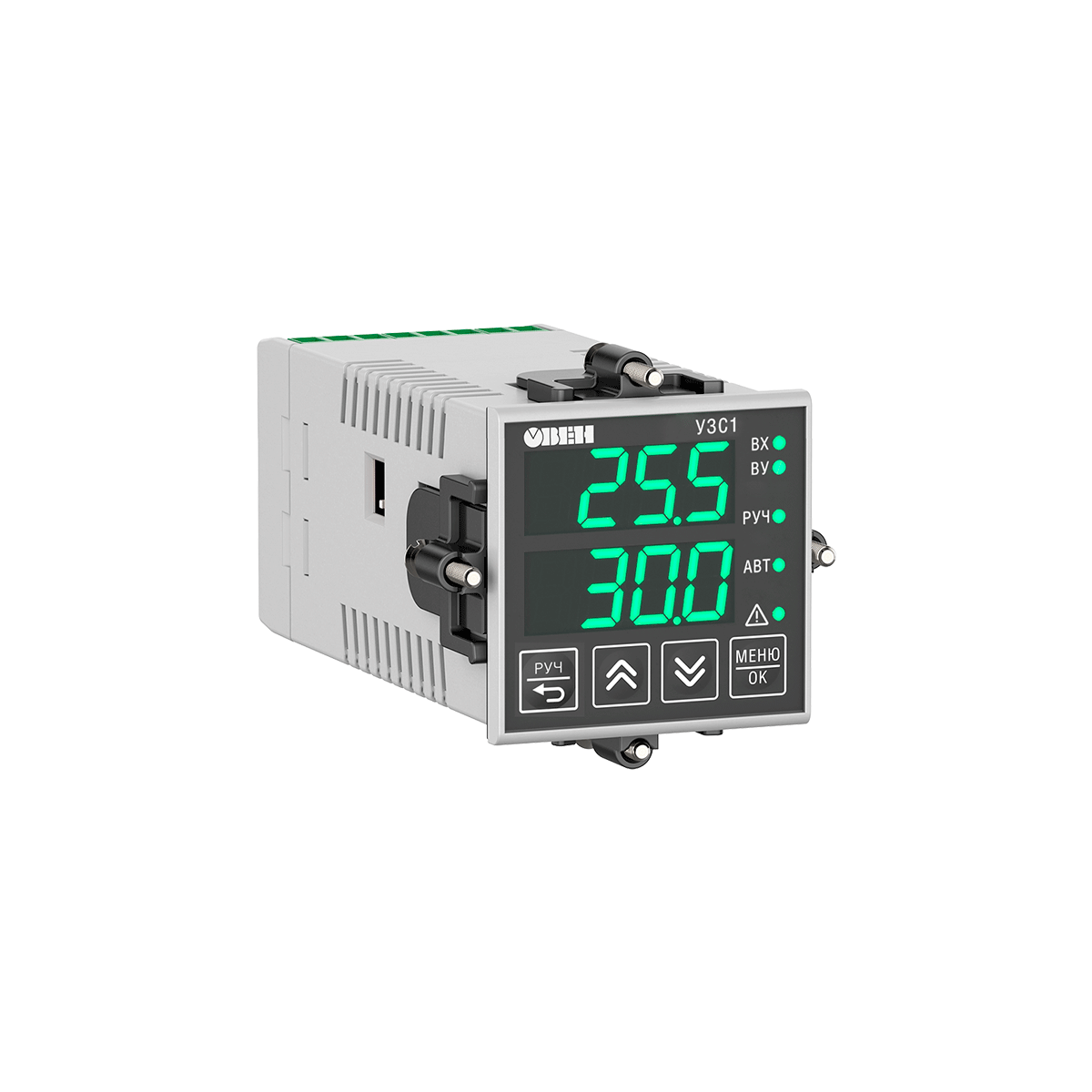

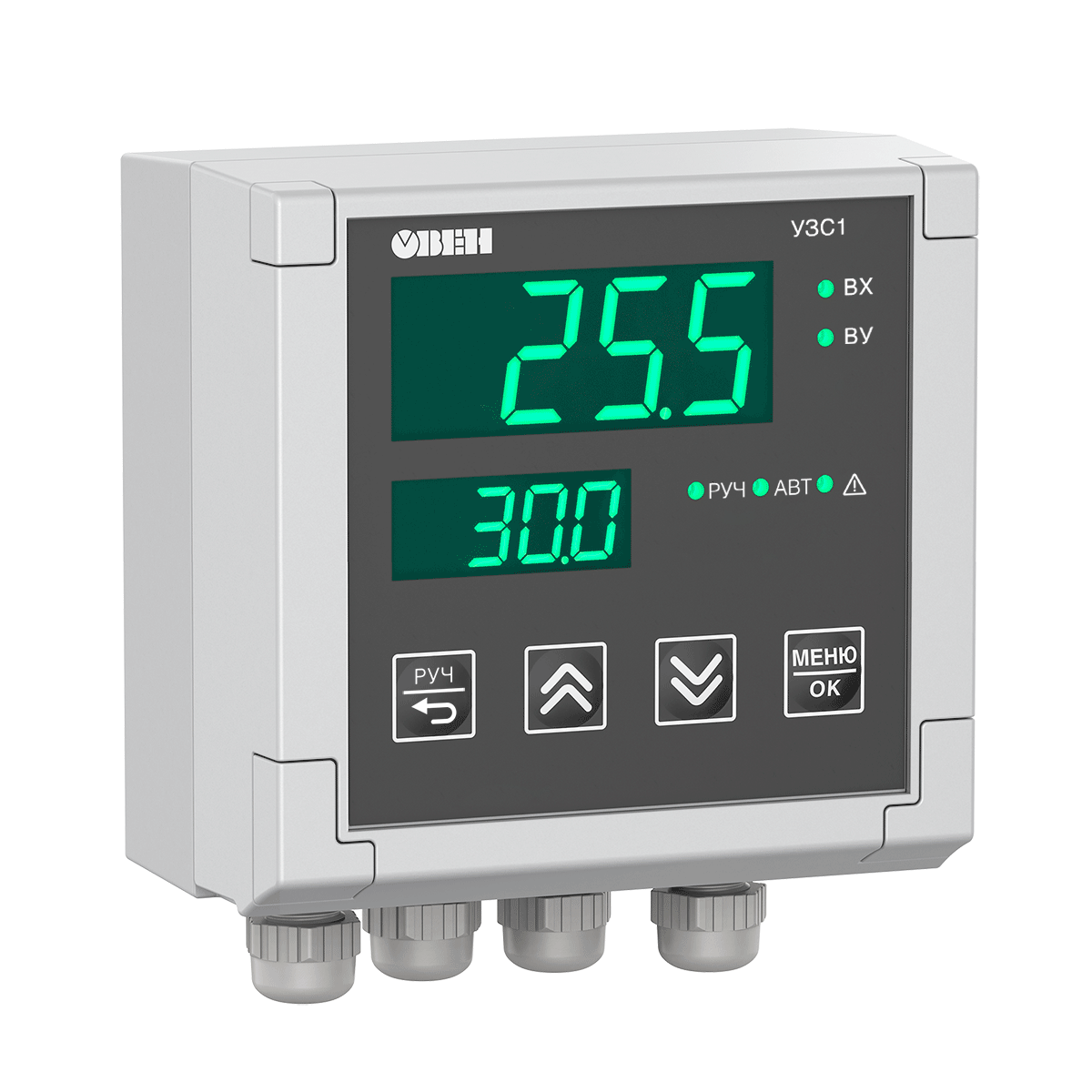

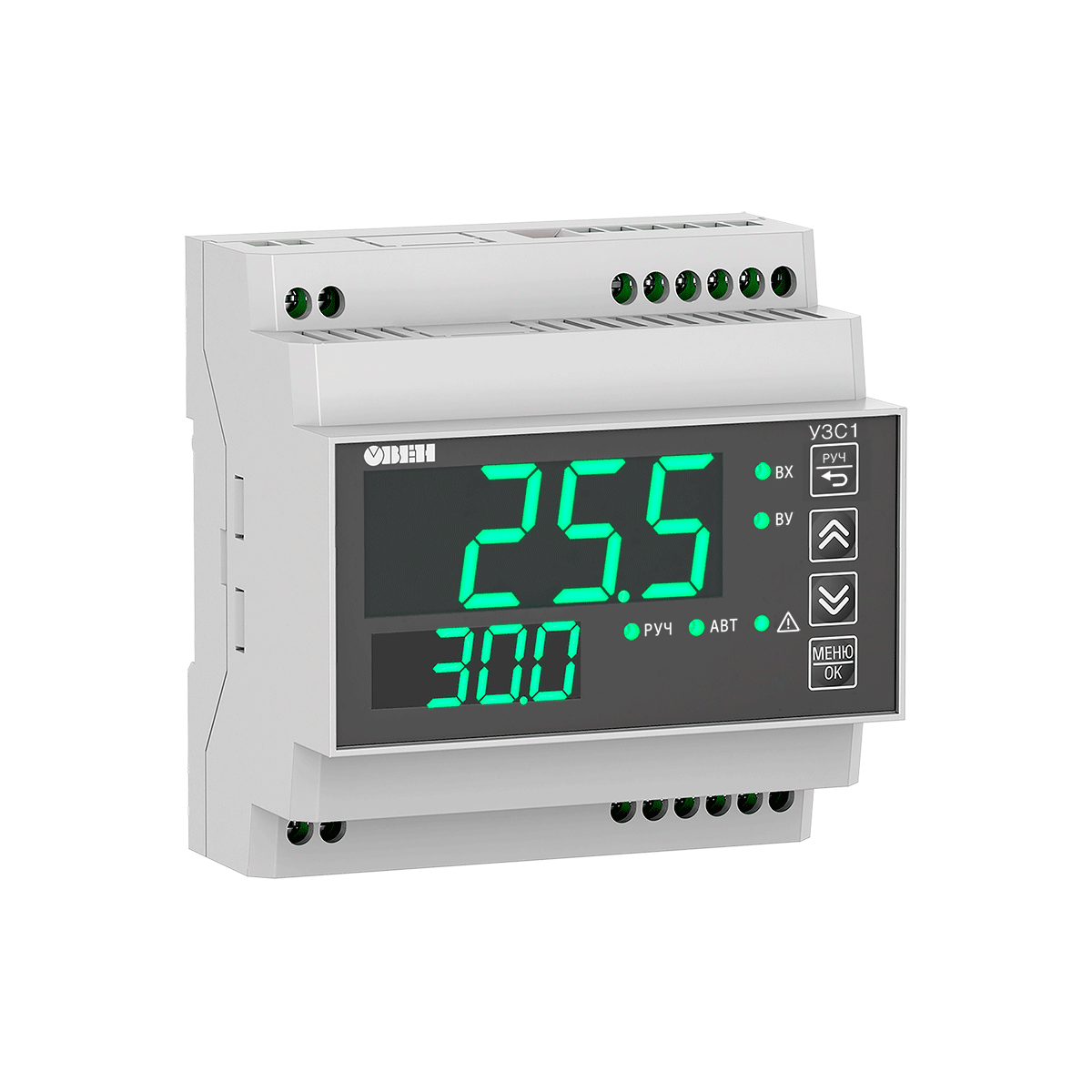

УЗС1 цифровой задатчик аналоговых сигналов тока и напряжения

Цена от: 9108.00 р.

Наличие уточняйте

Сравнить

В избранное

Количество:

Выбрать модификацию

Заказать звонок

E-mail: teplogazkip@mail.ru

local_shipping

уточняйте по телефону

Прибор ОВЕН УЗС1 предназначен для ручного или автоматического управления аналоговыми исполнительными механизмами. В автоматическом режиме УЗС1 транслирует сигнал от управляющего прибора или контроллера на исполнительный механизм, а в ручном – формирует сигнал 4…20 мА или 0…10 В, значение которого задается пользователем с лицевой панели.

Краткие характеристики:

Производитель:
Овен

Технические характеристики ОВЕН УЗС1

Основные преимущества и функции

Переключение «автомат/ручной» без скачков (безударный переход)
Переключение «автомат/ручной» тумблером или с лицевой панели
Указание режима работы «автомат/ручной» по контактам э/м реле
Настраиваемая дискретность изменения сигнала
Отображение выходного сигнала в «%» или «мА(В)»
Гальваническая развязка
Встроенный источник питания =24 В
Монтаж в щит, на стену или DIN-рейку
Эксплуатация при температуре: -20…+50 °С
Выходной сигнал: 4…20 мА или 0…10 В (модификации)

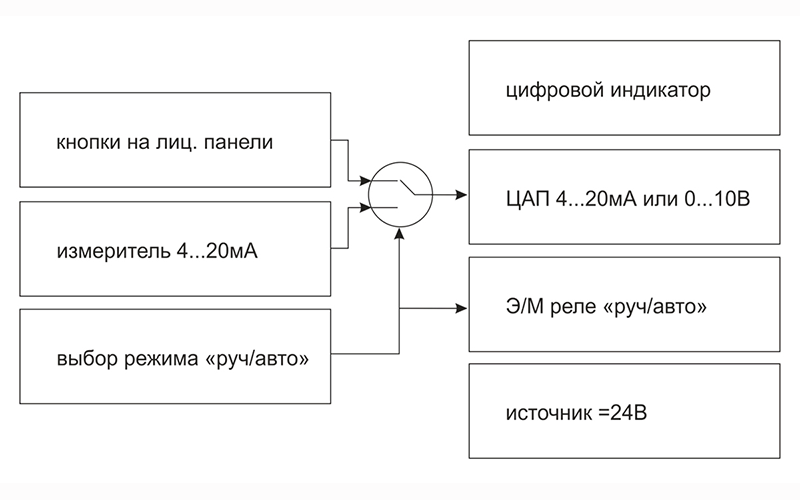

Функциональная схема

Схема подключения ОВЕН УЗС1

Схема подключения УЗС1 с выходным сигналом «И» - ток 4…20 мА

Схема подключения УЗС1 с выходным сигналом «У» - напряжение 0…10 В

Пример применения УЗС1

Технические характеристики

Характеристика	Значение
Диапазон переменного напряжения питания, В Частота, Гц	90...245 47…63
Номинальное напряжение питания, В	230±4
Потребляемая мощность, ВА, не более	7
Напряжение встроенного источника питания постоянного тока, В	24±2,4
Максимально допустимый ток встроенного источника питания, мА	80
Тип входного сигнала, мА	4…20
Время опроса входа, сек, не более	0,4
Предел основной приведенной погрешности преобразования, %	0,5
Степень защиты корпуса
- настенный Н	IP44
- щитовые Щ1 и Щ2 (со стороны лицевой панели)	IP54
- DIN-реечный Д (со стороны лицевой панели)	IP20
Габаритные размеры прибора:
- настенный Н, мм	(130×105×65)±1
- щитовой Щ1, мм	(96×96×65)±1
- щитовой Щ2, мм	(96×48×100)±1
- DIN-реечный Д, мм	(90×72×58)±1
Масса прибора, кг, не более	0,5
Средний срок службы, лет	8
Допустимая нагрузка на выходе 4…20 мА, Ом, не более	1000
Диапазон допустимых напряжений питания выхода 4…20 мА	12…30
Допустимая нагрузка на выходе 0…10 В, Ом не менее	2000
Диапазон допустимых напряжений питания выхода 0…10 В	16…30
Условия эксплуатации:
- температура окружающего воздуха, °С	-20…+55
- относительная влажность воздуха не более, % (при +25 °С без конденсации влаги)	80
