ТРМ1033 контроллер для управления приточными системами вентиляции
ТРМ1033 контроллер для управления приточными системами вентиляции
Количество:
E-mail: teplogazkip@mail.ru
уточняйте по телефону
уточняйте по телефону
Краткие характеристики:
Назначение контроллера:
Для приточно-вытяжных систем вентиляции и кондиционирования
Способ монтажа:
На ДИН-рейку
Производитель:
Овен
Технические характеристики ОВЕН ТРМ1033
Основные преимущества и функции
- Поддержание температуры приточного воздуха.
- Защита технологического оборудования : водяного и электрического калорифера, насоса контура водяного калорифера, компрессорно-конденсаторного блока.
- Контроль обратной воды.
- Обогрев воздушного клапана с помощью ТЭНа или периметрального кабеля.
- Контроль по перепаду давления на вентиляторе.
- Работа с датчиками Pt100, Pt1000, Ni1000, NTC10k.
- Контроль засоренности фильтра.
- Управление насосом в контуре водяного калорифера.
- Работа по протоколу Modbus, через интерфейс RS-485.
Особенности работы
- Мягкий пуск. Предотвращает резкое закрытие регулирующего клапана по воде после прогрева с целью защиты теплообменника от замерзания (плавный выход на уставку после прогрева).
- Каскадное регулирование температуры приточного воздуха. Для достижения максимально комфортной температуры помещения применяется каскадное регулирование. Температура приточного воздуха корректируется по требуемому значению температуры в помещении.
- Тестовый режим работы. Режим работы позволяет проверить работоспособность отдельных узлов управления вентиляционной установки в ручном режиме с панели контроллера.
- Журнал аварий с квитированием по времени. Контроллер фиксирует все аварийные ситуации, возникающие в процессе работы. Помимо текущих аварий, дополнительно аварии архивируются с записью о квитировании. Объем архива рассчитан на 24 записи.
- Недельный таймер работы. Контроллер может в автоматическом режиме управлять отключением или запуском вентиляционной установки по дням недели.
- Режим работы Зима/Лето. Изменение сезона осуществляется в автоматическом режиме, тем самым определяется, какой режим работы требуется: Зима (отключение охлаждения) / Лето (отключение нагревателя и циркуляционного насоса).

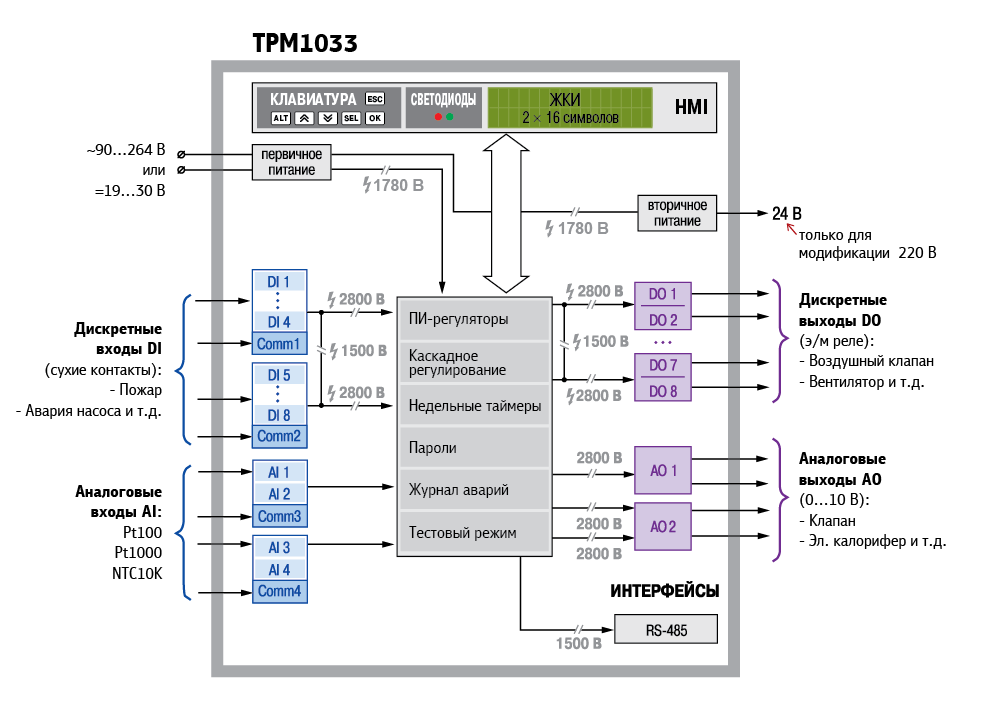

Функциональная схема
Схема подключения ТРМ1033

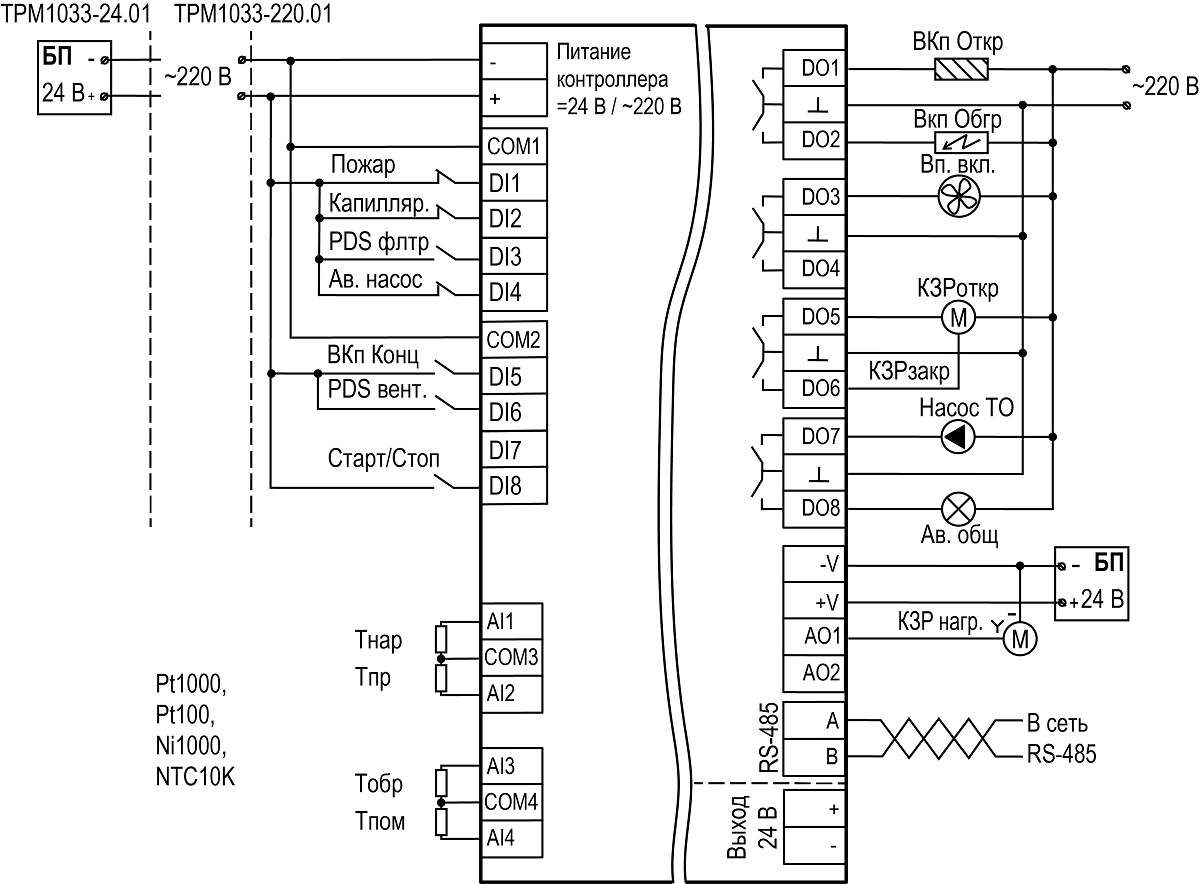

Схема подключения ОВЕН ТРМ1033 к приточной вентиляции с водяным калорифером нагрева, алгоритм 01.00

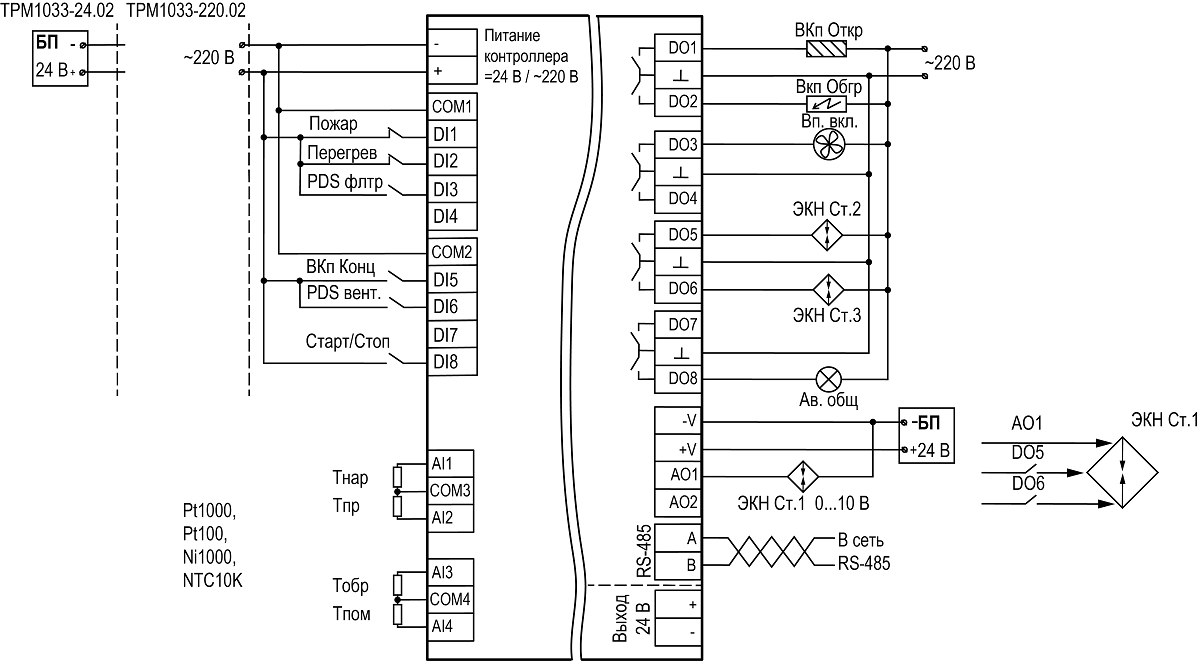

Схема подключения ОВЕН ТРМ1033 к приточной вентиляции с электрическим нагревом. (до 3-х ступеней), алгоритм 02.00

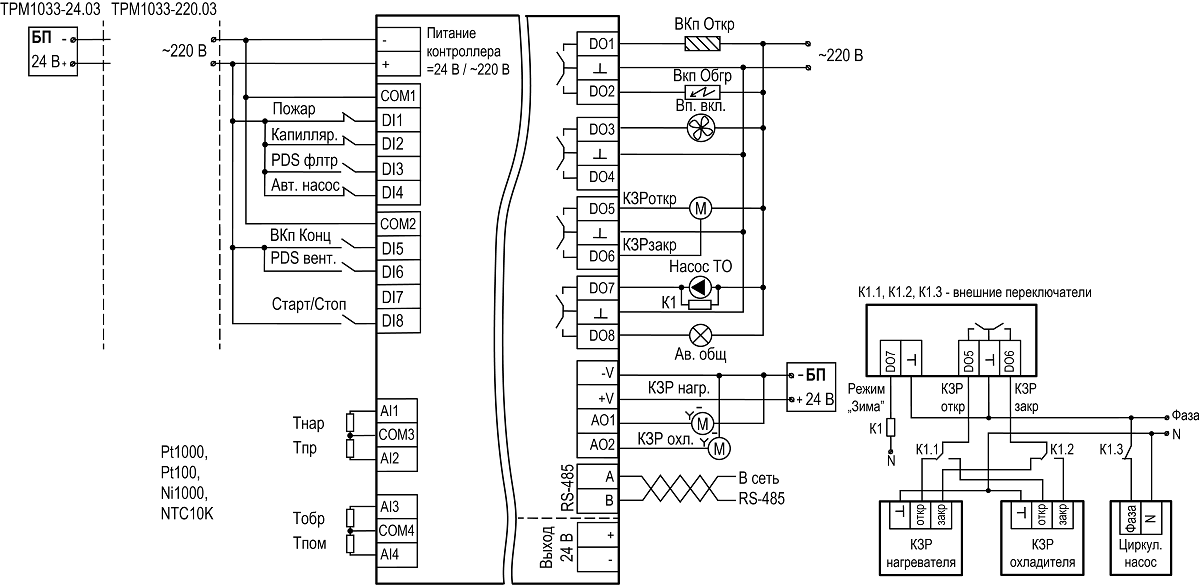

Схема подключения ОВЕН ТРМ1033 к приточной вентиляции с водяным нагревом и водяным охлаждением, алгоритм 03.00

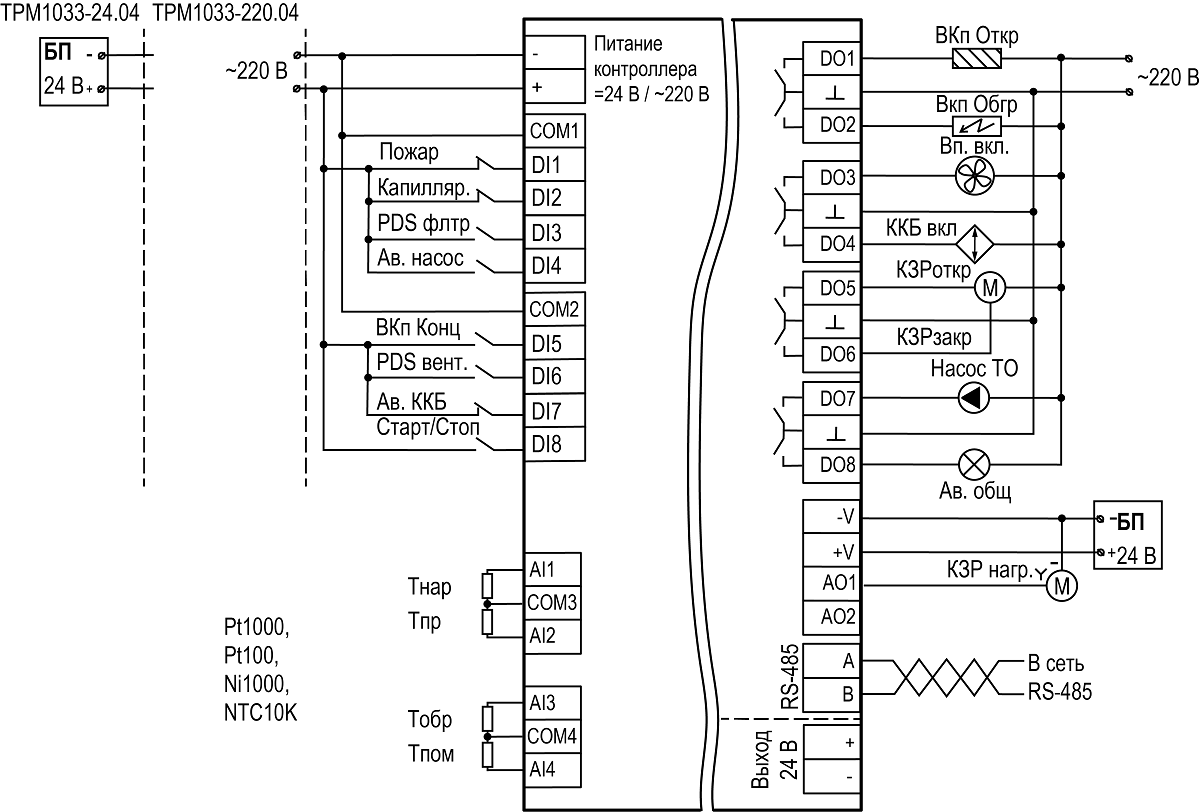

Схема подключения ОВЕН ТРМ1033 к приточной вентиляции с водяным нагревом и фреоновым охлаждением, алгоритм 04.00

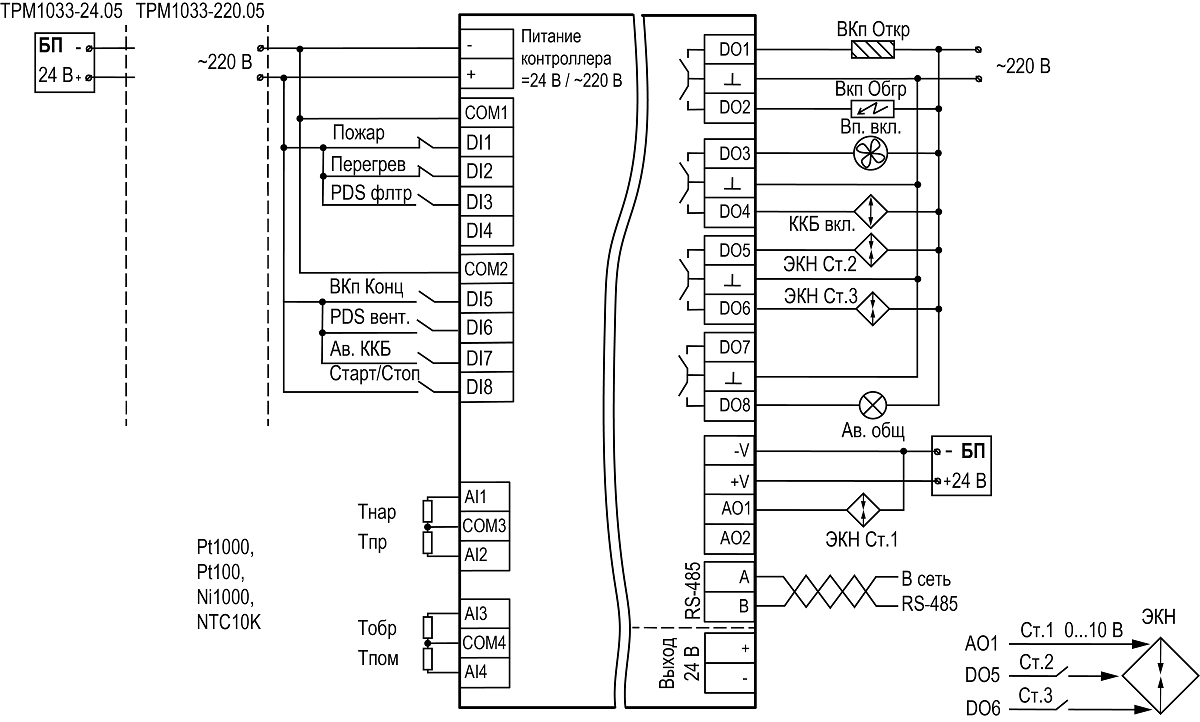

Схема подключения ОВЕН ТРМ1033 к приточной вентиляции с электрическим нагревом и фреоновым охлаждением, алгоритм 05.00
|
Параметр |
Значение |
|
|
ТРМ1033-220.х.х |
ТРМ1033-24.х.х |
|
|
Диапазон напряжения питания, В |
94…264 (номинальное 120…230 В при частоте 47…63 Гц) |
19…30 (номинальное 24 В) |
|
Гальваническая развязка |
есть |
|
|
Электрическая прочность изоляции, В |
2830 (между входом питания и другими цепями) |
1780 (между входом питания и другими цепями) |
|
Потребляемая мощность, не более |
17 ВА |
10 Вт |
|
Встроенный источник питания |
есть |
- |
|
Выходное напряжение встроенного источника питания постоянного тока, В |
24 ± 3 |
- |
|
Ток нагрузки встроенного источника питания, мА, не более |
100 |
- |
|
Электрическая прочность изоляции (между выходом питания и другими цепями), В |
1780 |
- |
|
Сетевые возможности |
||
|
Интерфейс связи |
RS-485 |
|
|
Протокол связи |
Modbus-RTU, Modbus-ASCII |
|
|
Режим работы |
Slave |
|
|
Скорость передачи данных, бит/сек |
9600, 14400, 19200, 38400, 57600, 115200 |
|
|
Конструкция |
||
|
Тип корпуса |
Для крепления на DIN-рейку (35 мм) |
|
|
Габаритные размеры, мм |
123×90×58 |
|
|
Степень защиты корпуса по ГОСТ 14254-96 |
IP20 |
|
|
Масса контроллера, кг, не более (для всех вариантов исполнений) |
0,6 |
|
|
Средний срок службы, лет |
8 |
|
|
Дискретные входы |
||
|
Количество входов |
8 |
|
|
Номинальное напряжение питания, В |
230 (переменный ток) |
24 (постоянный ток) |
|
Максимально допустимое напряжение питания, В |
264 (переменный ток) |
30 (постоянный ток) |
|
Тип подключаемого датчика |
Механические коммутационные устройства (реле, контакты кнопок и выключателей) |
|
|
Ток «логической единицы», мА |
0,7…1,45 |
2…4 |
|
Ток «логического нуля», мА |
0…0,5 |
0…0,5 |
|
Уровень сигнала, соответствующий «логической единице», В |
159…264 |
15…30 |
|
Минимальная длительность импульса, воспринимаемая дискретным входом, мс |
50 |
2 |
|
Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс |
100 |
30 |
|
Гальваническая развязка |
Групповая, по 4 входа (1–4 и 5–8) |
|
|
Электрическая прочность изоляции, В |
1780 между группами входов |
|
|
2830 между другими цепями контроллера |
||
|
Аналоговые входы |
||
|
Количество |
4 |
|
|
Тип датчика |
Pt100, Pt1000, NTC10k |
|
|
Предел основной приведенной погрешности, % |
±0,5 |
|
|
Период обновления результатов измерения четырех каналов, мс, не более |
10 |
|
|
Гальваническая развязка |
Отсутствует |
|
|
Дискретные выходы |
||
|
Количество выходных устройств |
8 |
|
|
Тип выходного устройства |
Дискретный, релейные (нормально-разомкнутые контакты) |
|
|
Гальваническая развязка |
Индивидуальная |
|
|
Электрическая прочность изоляции, В |
2830 |
|
|
Коммутируемое напряжение в нагрузке, В, не более – для цепи постоянного тока – для цепи переменного тока |
30 (резистивная нагрузка) 250 (резистивная нагрузка) |
|
|
Допустимый ток нагрузки, не более |
5 А |
3 А |
|
Допустимый ток нагрузки, мА, не менее |
10 (при 5 В постоянного тока) |
|
|
Механический ресурс реле, циклов, не менее |
10 000 000 |
|
|
Аналоговые выходы |
||
|
Количество выходных устройств |
2 |
|
|
Тип выходного устройства |
ЦАП 0…10 В |
|
|
Внешняя нагрузка не более, кОм |
1 |
|
|
Гальваническая развязка |
Индивидуальная |
|
|
Электрическая прочность изоляции, В |
2830 |
|
|
Индикация и элементы управления |
||
|
Тип дисплея |
Текстовый монохромный ЖКИ с подсветкой, 2×16 символов |
|
|
Дискретные индикаторы |
Два светодиодных индикатора (красный и зеленый) |
|
|
Количество механических кнопок |
6 |
|
