Регулятор ОВЕН ТРМ1032 – устройство с готовой логикой для автоматизации контуров отопления и ГВС в ИТП/ЦТП.

Краткие характеристики:

Производитель:
Овен

Технические характеристики регулятора отопления и ГВС ТРМ1032

Регулятор ОВЕН ТРМ1032 – устройство с готовой логикой для автоматизации контуров отопления и ГВС в ИТП/ЦТП. Прибор осуществляет управление основными исполнительными механизмами и подходит для управления двумя контурами.

Функциональные возможности

Меню стартовой настройки – при первом включении прибор подскажет, что настроить сначала.
Настройка ПИ-регулятора через шкалу.
Контроль обратного теплоносителя.
Смена насосов по наработке и управление резервом.
Управление связкой «подпиточный насос + клапан» по прессостату.
Режимы экономии – дневной, ночной, выходной.
Летний режим – защита от заклинивания насосов и клапанов отопления.
Контроль утечки.
Журнал аварий.
Управление по RS-485.
Возможность настройки с ПК при помощи универсального конфигуратора.
Совместим с Owen Cloud.

Поддерживаемые схемы

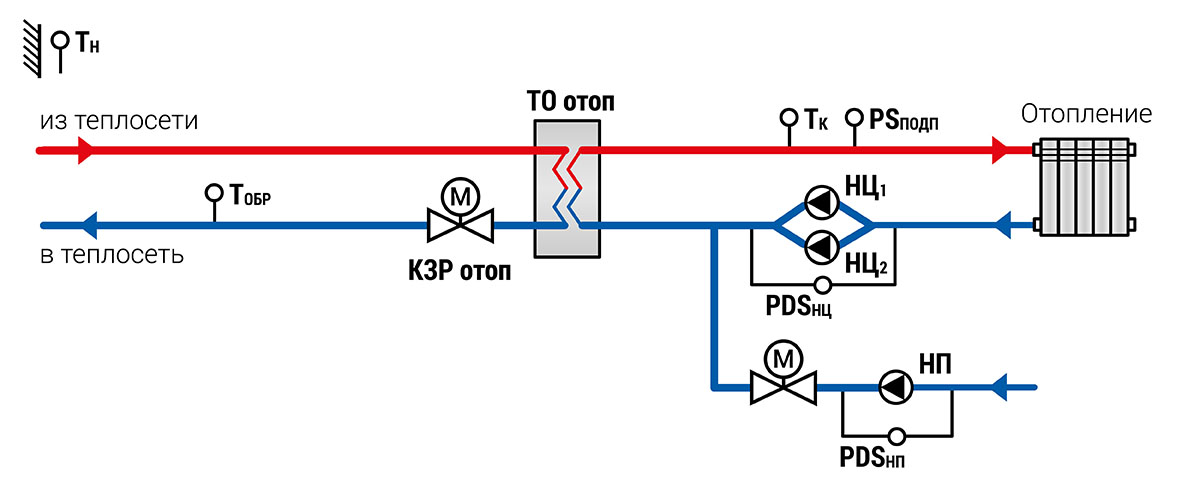

Схема отопления

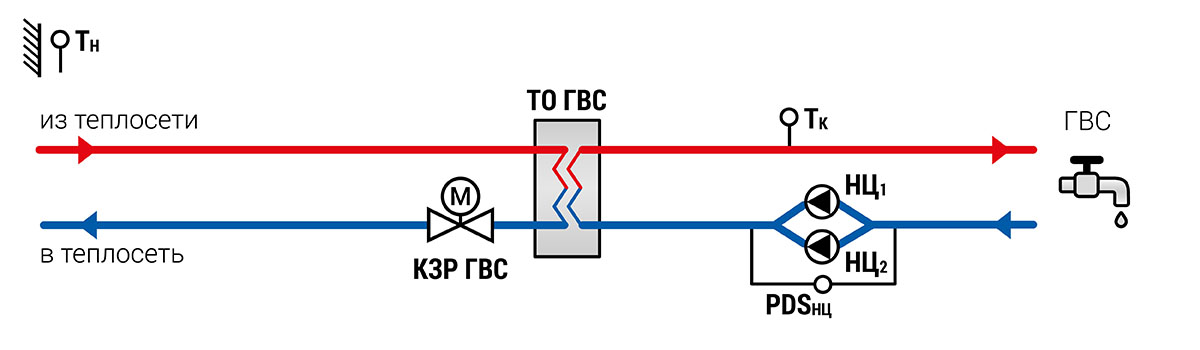

Схема ГВС

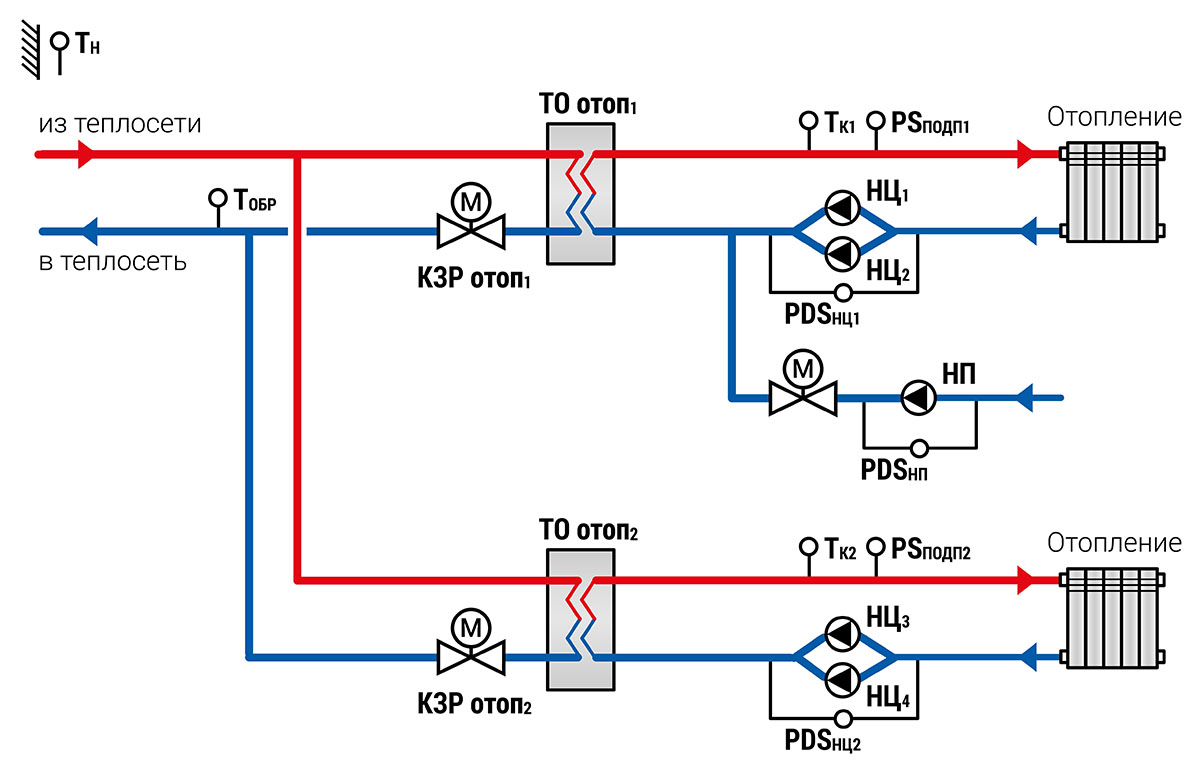

Схема с двумя контурами отопления

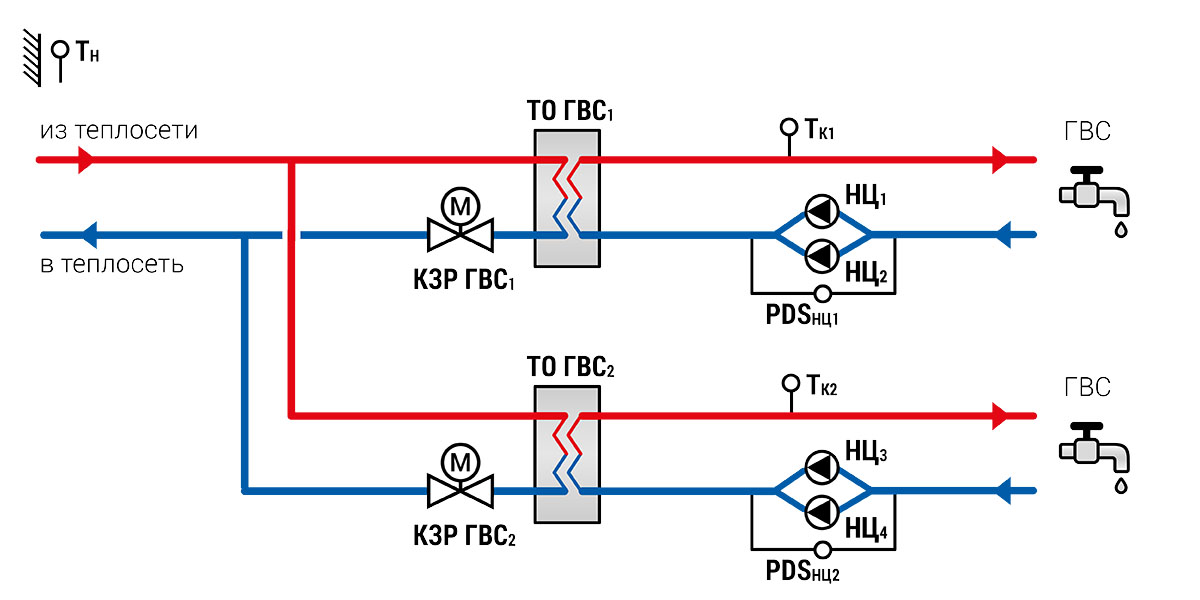

Схема с двумя контурами ГВС

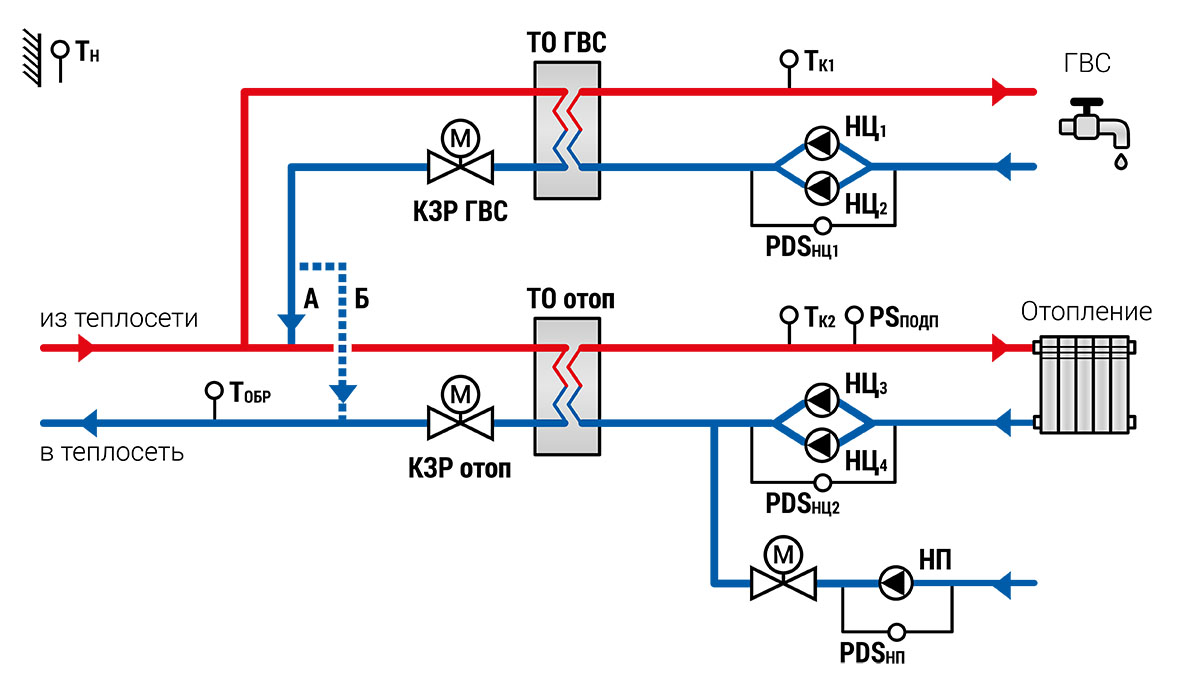

Схема одноступенчатого ГВС и отопления

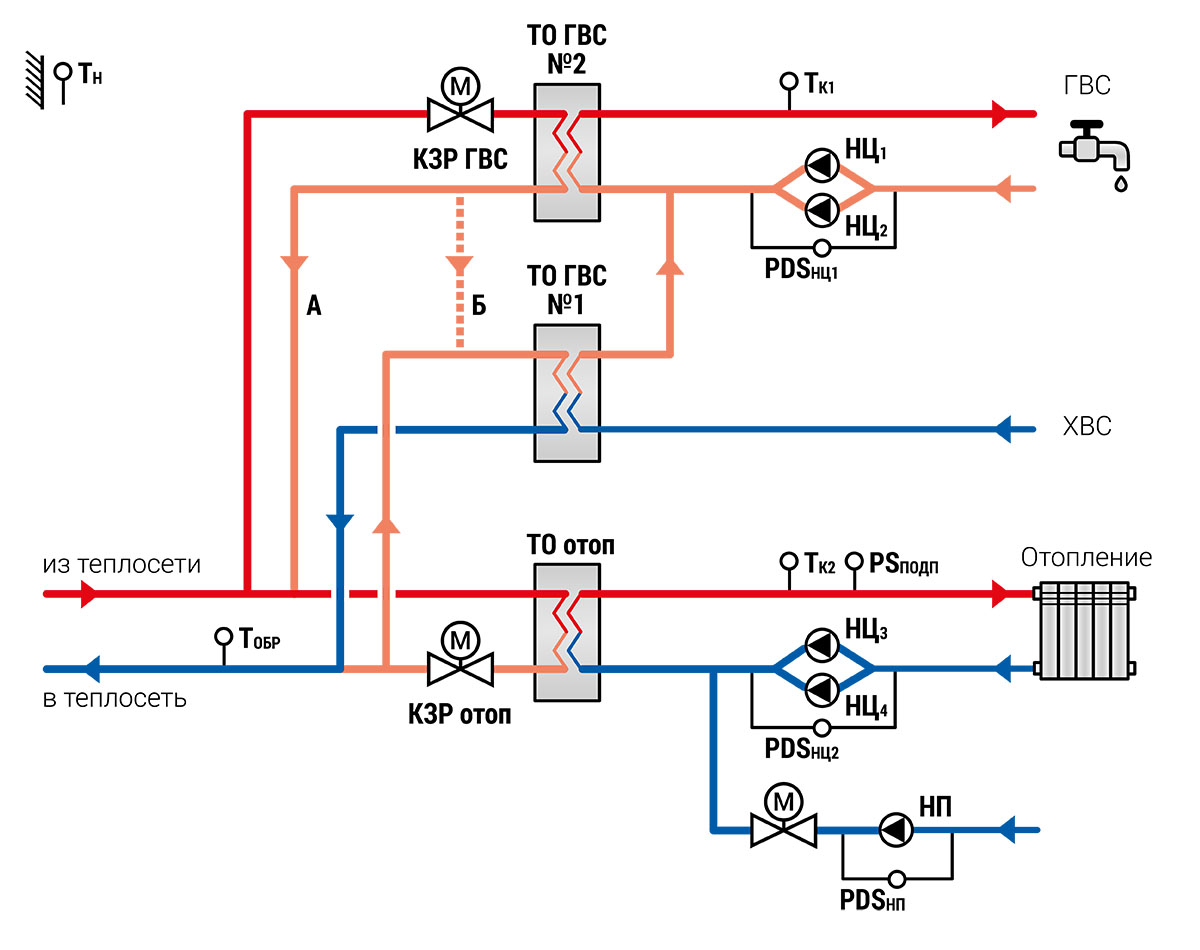

Схема двухступенчатого ГВС и отопления

Технические характеристики

Характеристика		Значение
		ТРМ1032–230.24.01	ТРМ1032–230.230.01
Диапазон напряжения питания		94...264 В переменного напряжения
Номинальное напряжение питания		120/230 В при 47...63 Гц
Гальваническая развязка		Есть
Электрическая прочность изоляции между входом питания и другими цепями		2830 В
Потребляемая мощность, не более		17 ВА
Встроенный источник питания		Есть
Выходное напряжение встроенного источника питания постоянного тока		(24 ± 3) В
Ток нагрузки встроенного источника питания, не более		100 мА
Электрическая прочность изоляции между выходом питания и другими цепями		1780 В
Дискретные входы
Количество входов		8
Напряжение «логической единицы»		15...30 В постоянного напряжения	159...264 В переменного напряжения
Ток «логической единицы»		5 мА (при 30 В)	0,75...1,5 мА
Напряжение «логического нуля»		–3...+5 В	0...40 В
Подключаемые входные устройства		Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т. д.)
Гальваническая развязка		Групповая, по 4 входа (1–4 и 5–8, «общий минус»)
Электрическая прочность изоляции	между группами входов	1780 В
	между другими цепями	2830 В
Аналоговые входы
Количество входов		4
Тип измеряемых сигналов		Датчики РТ100, РТ1000, 100М, 4…20 мА, РТ500, 500П, 100П
Время опроса входов		10 мс
Предел допускаемой основной приведенной погрешности при измерении		± 0,5%
Дискретные выходы
Количество выходных устройств, тип		8 электромагнитных реле (нормально-разомкнутые)
Коммутирующее напряжение в нагрузке	для цепи постоянного тока, не более	30 В (резистивная нагрузка)
	для цепи переменного тока, не более	250 В (резистивная нагрузка)
Допустимый ток нагрузки, не более		5 А при напряжении не более 250 В переменного тока и cos φ > 0,95 3 А при напряжении не более 30 В постоянного тока
Гальваническая развязка		Групповая по 2 реле (1–2, 3–4, 5–6, 7–8)
Электрическая прочность изоляции	между другими цепями	2830 В
	между группами выходов	1780 В
Транзисторные выходы
Количество выходных устройств, тип		4 оптопары транзисторные n-p-n-типа
Напряжение коммутации, не более		60 В постоянного тока, питание внешнее
Ток коммутации, не более		200 мА
Гальваническая развязка		Есть
Электрическая прочность изоляции		2830 В
Интерфейс обмена данными
Тип интерфейса		RS-485
Протокол обмена данными		Modbus RTU, Modbus ASCII
Режим работы интерфейса		Slave
Скорость обмена данными		9600, 14400, 19200, 38400, 57600, 115200 бод
Индикация и элементы управления
Тип дисплея		Текстовый монохромный ЖКИ с подсветкой, 2 × 16 символов
Индикаторы		2 светодиодных индикатора (красный и зеленый)
Кнопки		6 шт
Корпус
Тип корпуса		Для крепления на DIN-рейку (35 мм)

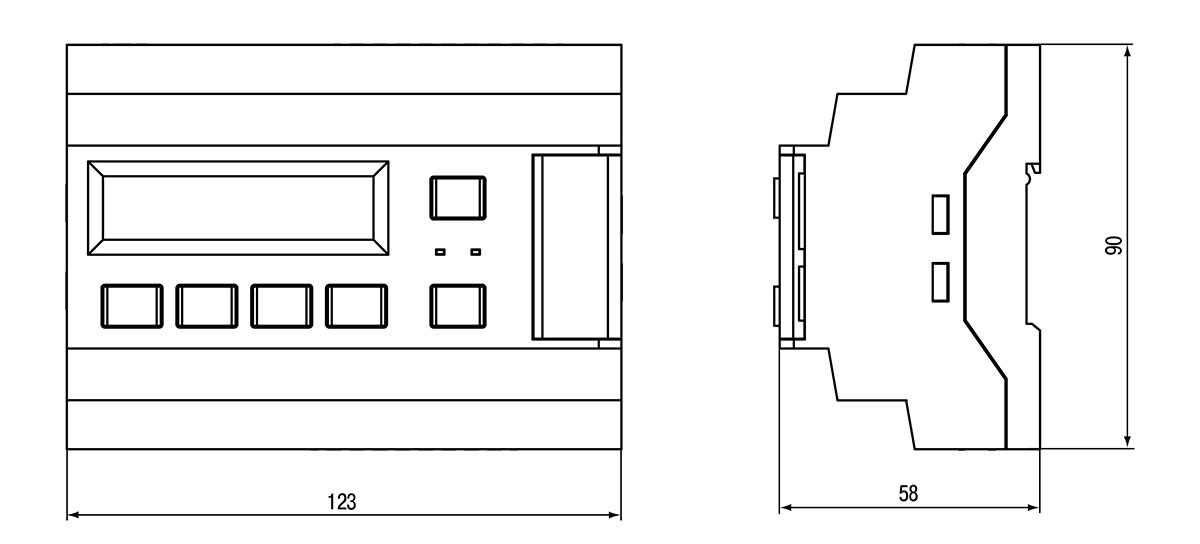

Габаритные размеры		123×90×58 мм
Степень защиты корпуса по ГОСТ 14254– 2015		IP20
Масса прибора, не более		0,6 кг
Средний срок службы		8 лет

Условия эксплуатации

Прибор следует эксплуатировать в следующих условиях:

закрытые взрывобезопасные помещения без агрессивных паров и газов;
температура окружающего воздуха от -20 до +55 °С;
верхний предел относительной влажности воздуха: не более 80 % при +25 °С и более низких температурах без конденсации влаги;
атмосферное давление от 84 до 106 кПа.
