КТР-121 контроллер для автоматического управления котельной

Технические характеристики контроллера для автоматического управления котельной ОВЕН КТР-121

КТР-121 – это контроллер с готовыми алгоритмами для автоматизации котельной. Подходит для установки в блочно-модульных, стационарных, крышных водогрейных котельных, а также котельных с котлами наружного размещения и котельных с пристроенным ИТП. Управление горелкой осуществляется через встроенный менеджер горения. Контроллер управляет модулируемыми, одноступенчатыми, двухступенчатыми и трехступенчатыми горелками. По типу топлива поддерживаются газовые, жидкотопливные, комбинированные и электрические горелки.
Задачи автоматизации
Алгоритмы КТР-121 разделены по задачам автоматизации котельной. Линейка состоит из трех групп алгоритмов:

• КТР-121.01 – автоматика котла.
• КТР-121.02 – автоматика котельной.
• КТР-121.03 – автоматика отопления и ГВС.

Объединяя различные алгоритмы КТР-121 в единую систему, можно получить решение для сложных схем котельных. Комбинации алгоритмов позволяют подобрать оптимальный набор автоматики для котельной.

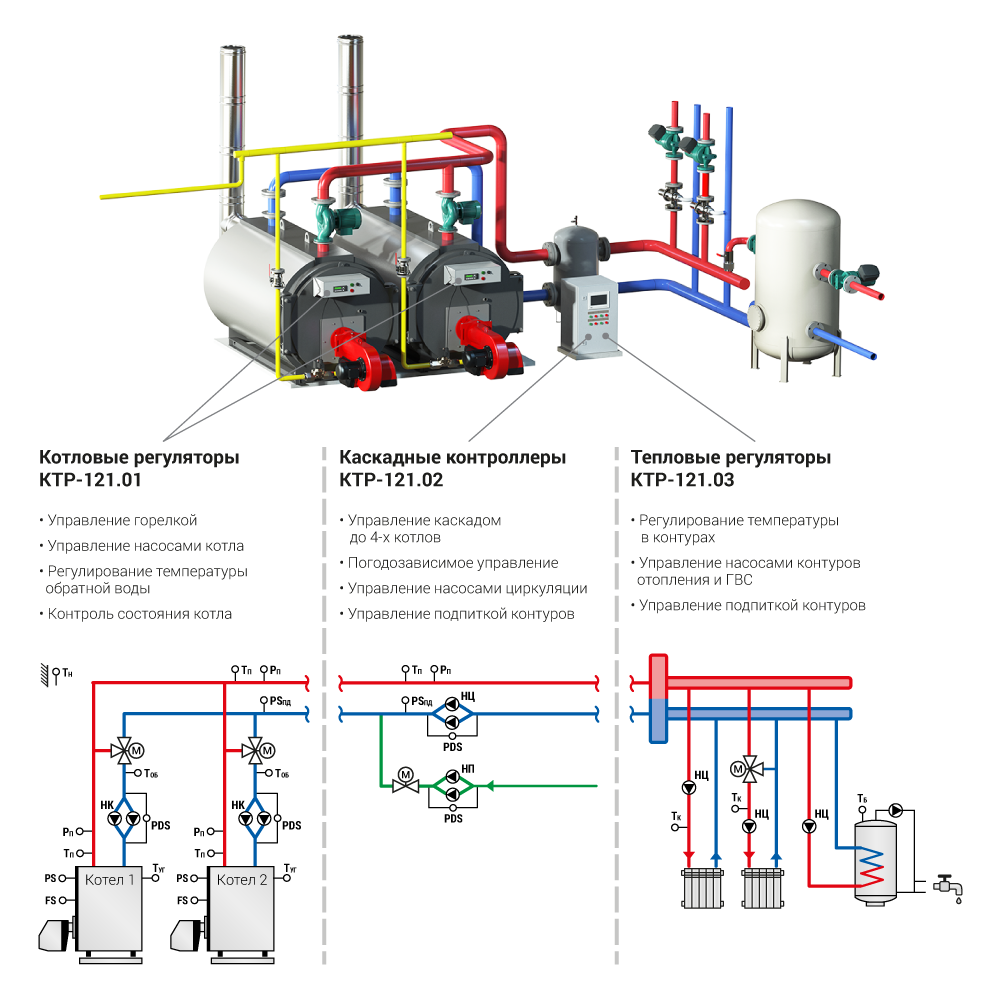

Блок схема управления котлом на КТР-121

Функциональные возможности

Общие

• Автоматическая смена ведущего котла по времени наработки.Исключение эффекта тактования котла.
• Защита от конденсата.
• Контроль разрежения в топке котла.
• Прогрев котла при первоначальном пуске.
• Контроль протока теплоносителя через котел.
• Управление подпиткой системы.
• Управление газовыми и жидкотопливными горелками с использованием стандартных контактов Т1-Т2, Т6-Т7-Т8 (pin-to-pin).
• Совместим с горелками мировых производителей: Weishaupt, CIB Unigas, Lamborghini, Rielo, Oilon, Baltur, EcoFlam, SAACKE и пр.
• Ведение журнала аварий с меткой времени.
• Диагностика работы всех узлов системы.
• Работоспособность котельной при выходе из строя датчика температуры прямой воды.
• Удаленное управление котельной.
• Поддержка датчиков РТ100, РТ1000, 100М и NTC10k.

Котловые регуляторы КТР-121.01

• Регулирование температуры теплоносителя на выходе котла.
• Защита от тактования котла.
• Совместимость с одно-, двух-, трехступенчатыми или модулируемыми горелками.
• Контроль давления теплоносителя.
• Защита водогрейного котла от конденсата.
• Удаленное управление котлом.
• Контроль аварий горелки

.
Каскадные регуляторы КТР-121.02

• Регулирование температуры теплоносителя в общем трубопроводе.
• Погодозависимое регулирование по отопительному графику.
• Управление каскадом до 4-х котлов.
• Защита от тактования котлов.
• Совместимость с одно-, двух-, трехступенчатыми или модулируемыми горелками.
• Защита водогрейных котлов от конденсата.
• Автоматическая смена ведущего котла по времени наработки.
• Контроль аварий горелки.
• Контроль безопасности котельной (Пожар, Загазованность, Давление газа на вводе, Взлом).
• Контроль давления теплоносителя в общем трубопроводе.
• Управление насосами циркуляции в сетевом контуре. Ротация и ввод резерва.
• Управление подпиткой системы.

Тепловые регуляторы КТР-121.03

• Управление закрытыми контурами отопления и ГВС с теплообменниками.
• Управление открытыми контурами отопления с насосно-смесительными узлами и ГВС на бойлер.
• Контроль давления воды в контурах.
• Управление циркуляционными насосами с ротацией и автоматическим вводом резерва.
• Управление подпиткой системы.
• Регулирование по графику отопления.
• Режимы энергосбережения в ночное время и выходные дни.
• Автоматическая смена сезонов Зима/Лето по уличной температуре.

Типовые схемы

Общие

• Тп – температура в подающем трубопроводе
• Тн – температура наружного воздуха
• Тоб – температура в обратном трубопроводе
• Туг – температура уходящих газов
• Тот – температура в контуре отопления
• Тгвс – температура в контуре ГВС
• Тк – температура в тепловом контуре
• Тб – температура в бойлере
• Рп – давление в подающем трубопроводе
• Рот – давление в контуре отопления
• Ргвс – давление в контуре ГВС
• PDS – реле перепада давления
• PS – реле давления
• FS – реле протока
• НК – насос котловой
• НЦ – насос циркуляции
• НП – насос системы подпитки
• PSпд – реле давления подпитки (прессостат)
• М – клапан регулирующий с электроприводом

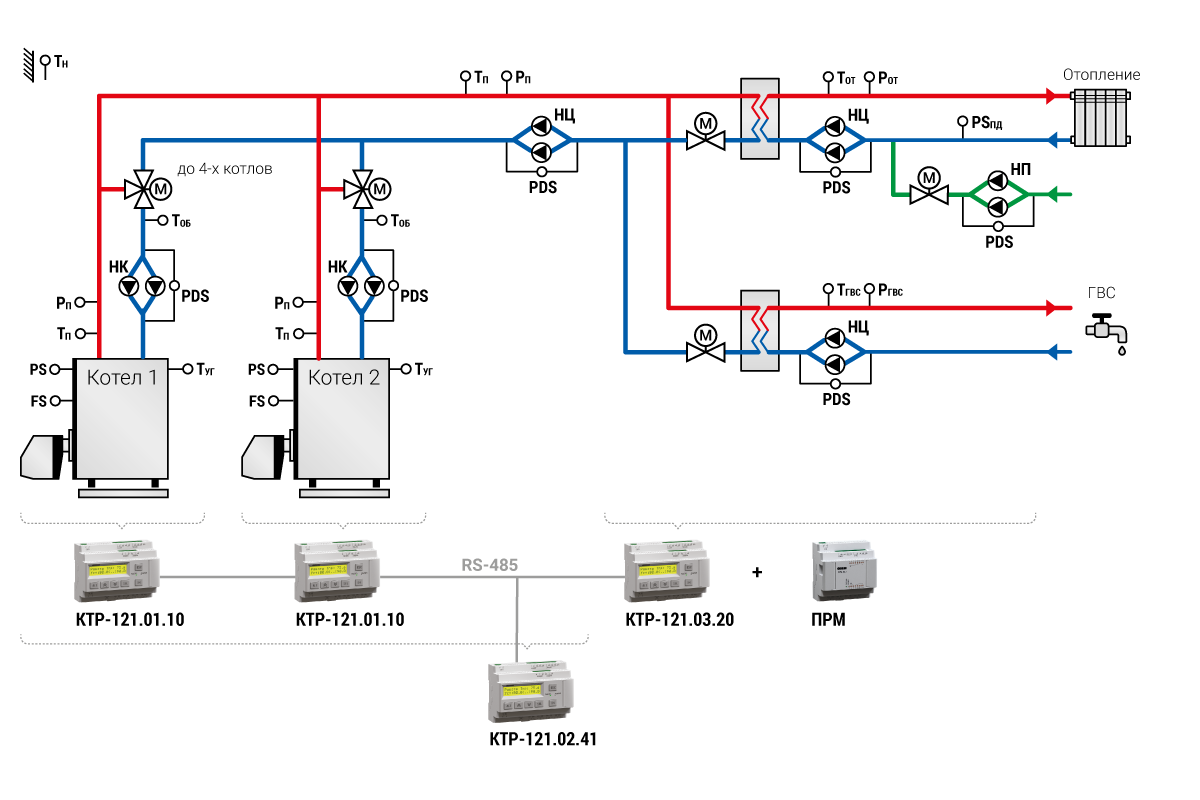

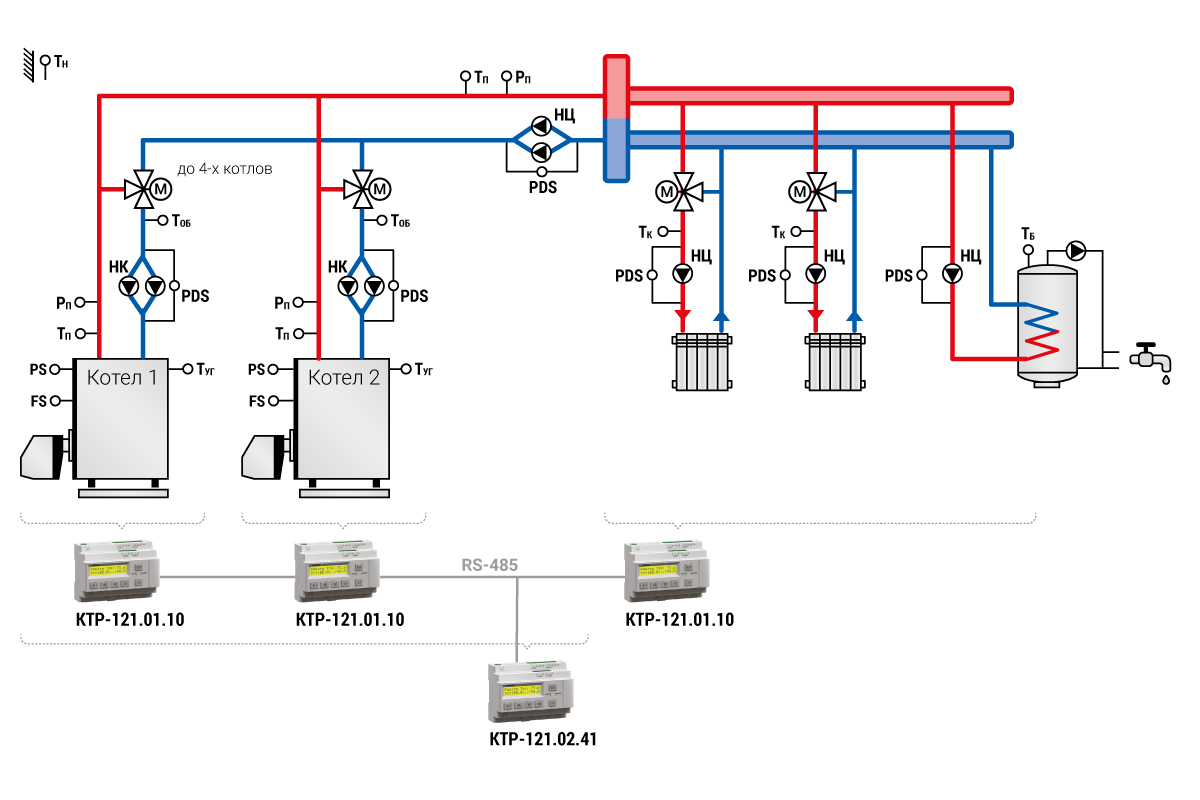

Для каскада до 4-х котлов с контурами отопления и ГВС на теплообменник	Для каскада до 4-х котлов с контурами отопления на насосно смесительный узел и ГВС на бойлер

Схемы КТР-121.01

• Тп – температура в подающем трубопроводе
• Тоб – температура в обратном трубопроводе
• Рп – давление в подающем трубопроводе
• PDS – реле перепада давления
• PS – реле давления
• FS – реле протока
• НК – насос котловой
• НРЦ – насос рециркуляции
• М – клапан регулирующий с электроприводом

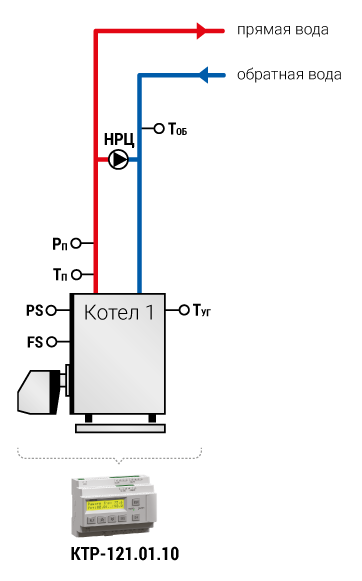

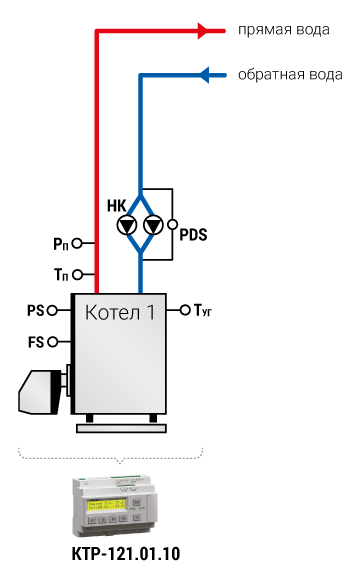

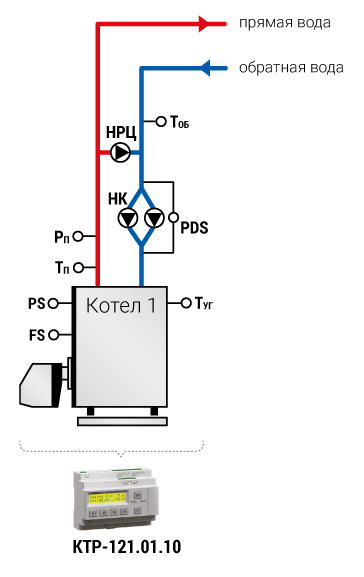

Для котла с насосом байпаса	Для котла с котловыми насосами

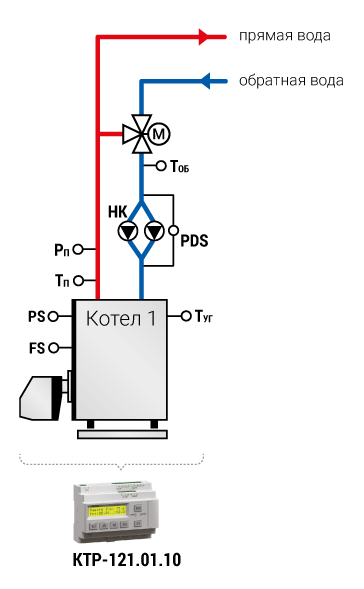

Для котла с котловыми насосами и насосом байпаса	Для котла с котловыми насосами и регулирование температуры на входе

Схемы КТР-121.02

• Тп – температура в подающем трубопроводе
• Тн – температура наружного воздуха
• Тоб – температура в обратном трубопроводе
• Туг – температура уходящих газов
• Рп – давление в подающем трубопроводе
• PDS – реле перепада давления PS – реле давления
• FS – реле протока
• НК – насос котловой
• НРЦ – насос рециркуляции
• НЦ – насос циркуляции
• НП – насос системы подпитки
• PSпд – реле давления подпитки (прессостат)
• М – клапан регулирующий с электроприводом

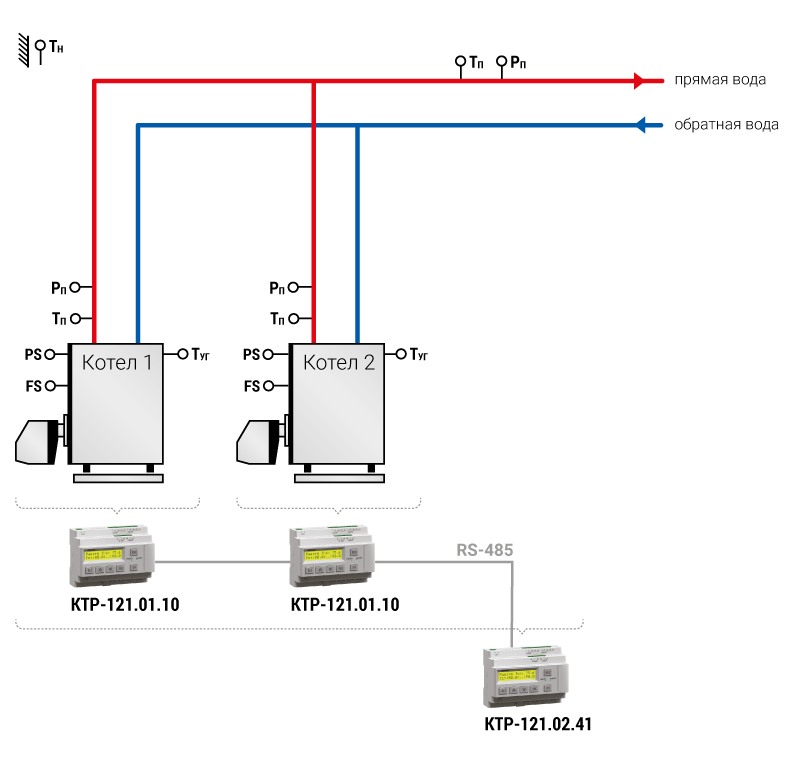

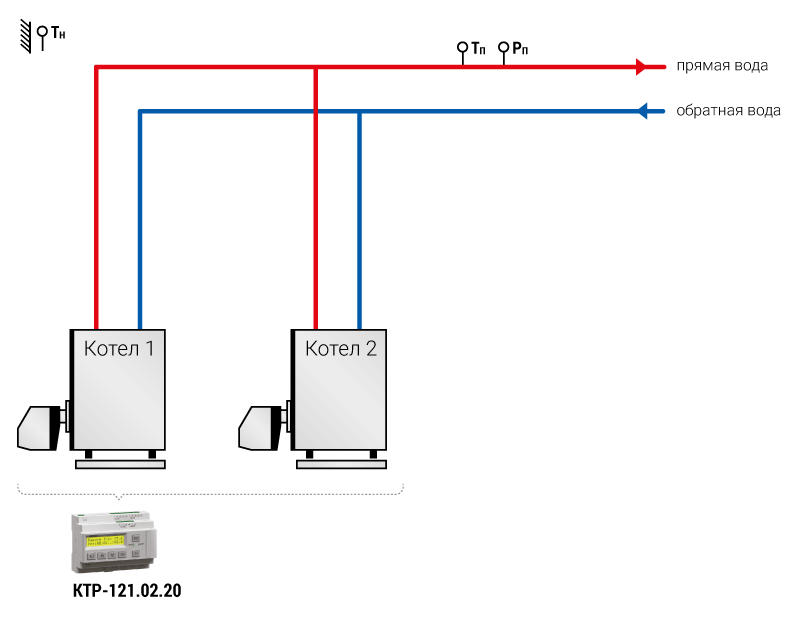

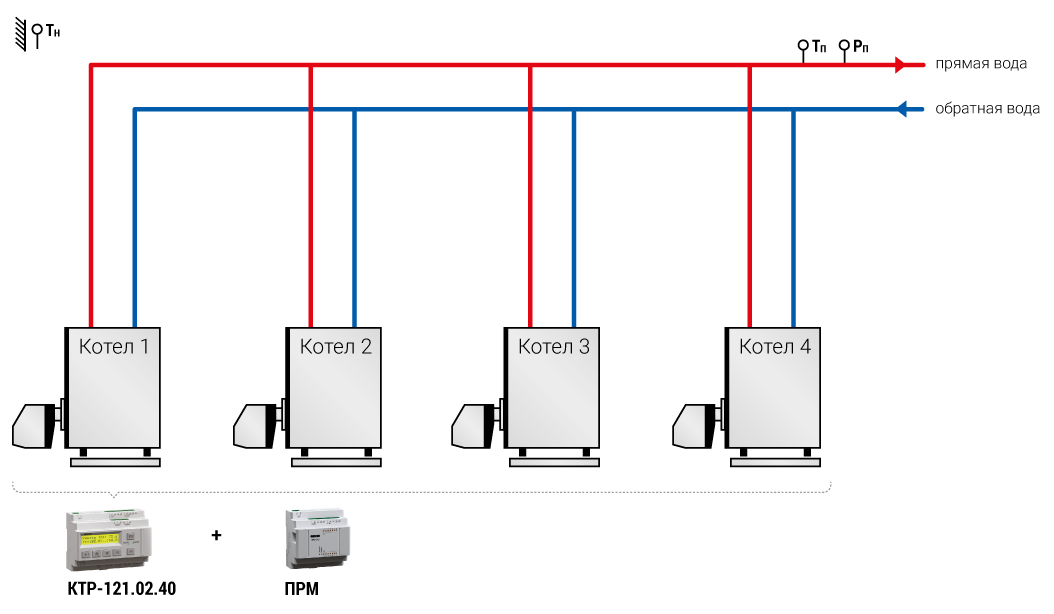

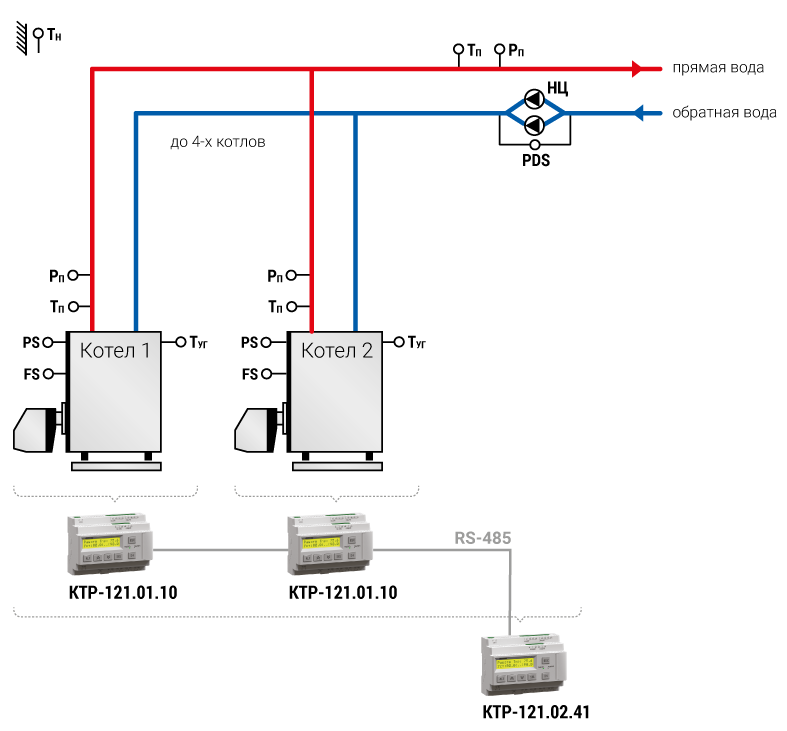

Для каскада из 2-х котлов с прямым управлением горелками	Для каскада до 4-х котлов с прямым управлением горелками	Для каскада до 4-х котлов с контролем параметров каждого котла

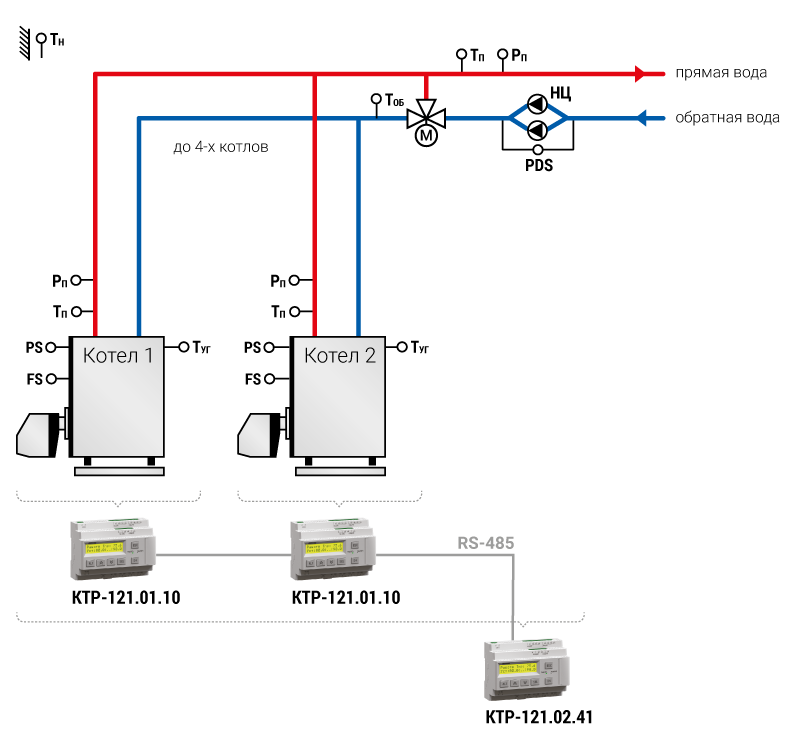

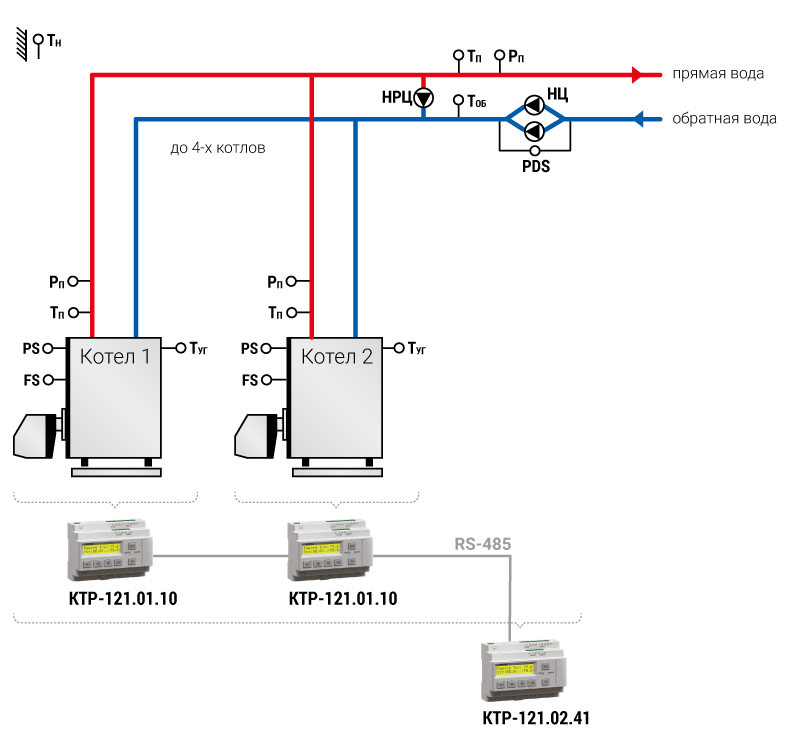

Для каскада до 4-х котлов с сетевыми насосами	Для каскада до 4-х котлов с регулированием общей температуры обратной воды насосом байпаса	Для каскада до 4-х котлов с регулированием общей температуры обратной воды КЗР

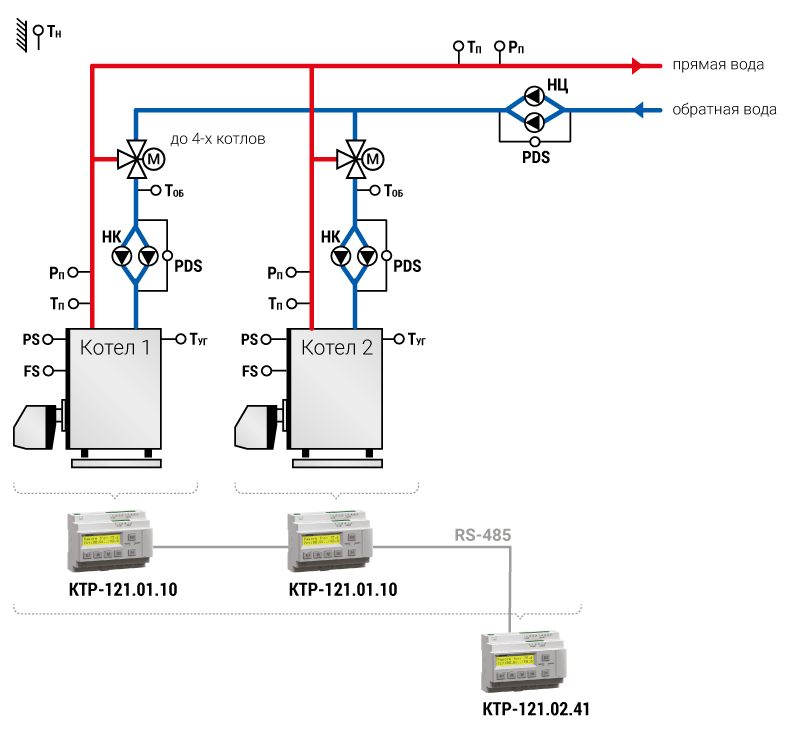

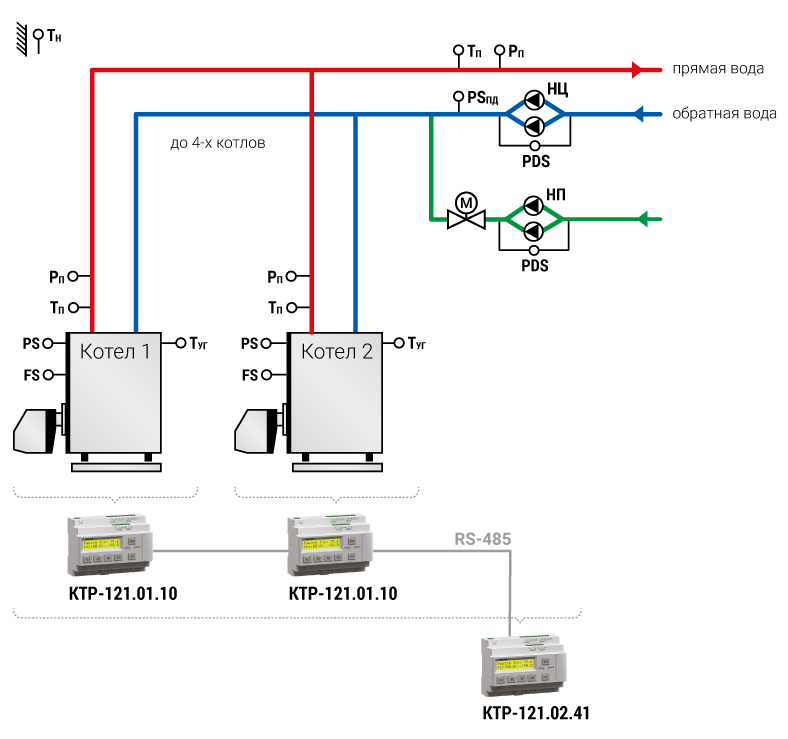

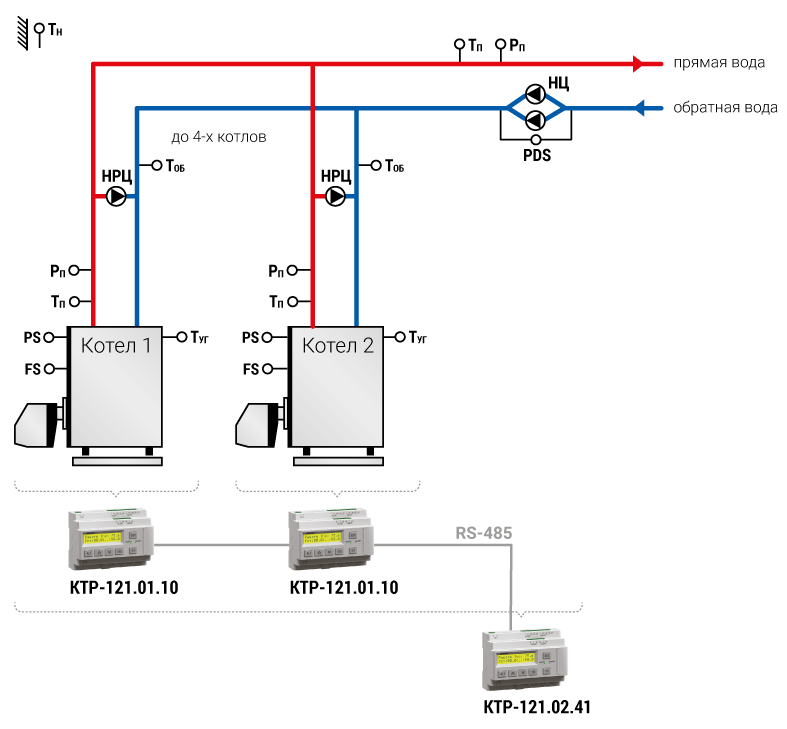

Для каскада до 4-х котлов с сетевыми насосами и подпиткой	Для каскада до 4-х котлов с насосами байпаса на каждом котле	Для каскада до 4-х котлов с котловыми насосами и регулированием температуры обратной воды на каждом котле

Схемы КТР-121.03

• Тк – температура в тепловом контуре
• Тб – температура в бойлере
• Тот – температура в контуре отопления
• Тгвс – температура в контуре ГВС
• Ргвс – давление в контуре ГВС
• Рот – давление в контуре отопления
• PDS – реле перепада давления
• НЦ – насос циркуляции
• НП – насос системы подпитки
• PSпд – реле давления подпитки (прессостат)
• М – клапан регулирующий с электроприводом

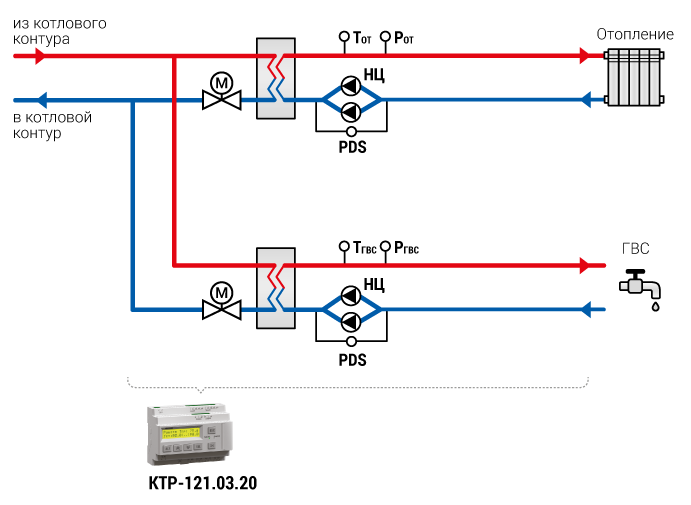

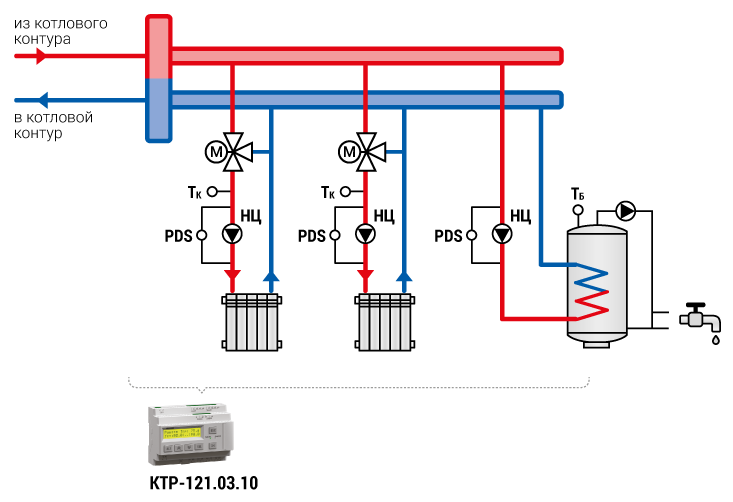

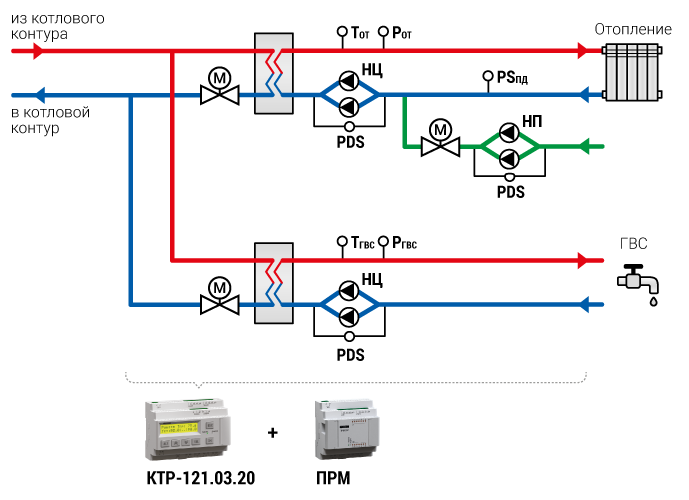

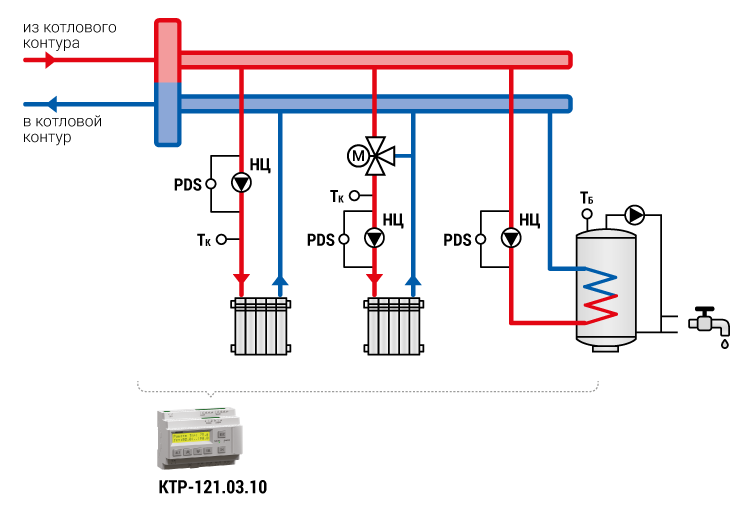

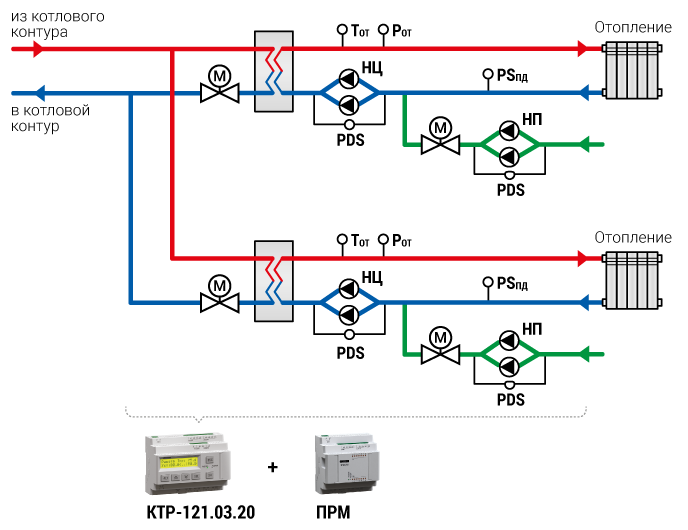

Прямой контур отопления, контур отопления с насосно-смесительным узлом и ГВС на бойлер	Два контура отопления с насосно-смесительными узлами и ГВС на бойлер	Контур ГВС и отопления без подпитки

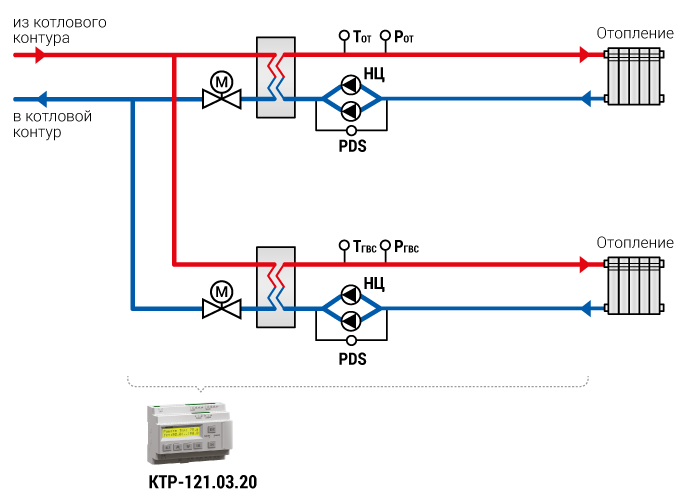

Два контура отопления без подпитки	Контур ГВС и отопление с подпиткой	Два контура отопления с подпиткой
