ОВЕН СУНА-122 – специализированный контроллер с готовыми алгоритмами для станций управления повысительными, дренажными и канализационными насосами.

Краткие характеристики:

Производитель:
Овен

Технические характеристики каскадного контроллера управления насосами СУНА-122

ОВЕН СУНА-122 – специализированный контроллер с готовыми алгоритмами для станций управления повысительными, дренажными и канализационными насосами.
Контроллер ОВЕН СУНА-122 предназначен для каскадного управления насосными группами совместно с частотными преобразователями в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий, промышленных предприятий, коттеджных посёлков, детских садов, школ, больниц и других объектов.
Использование каскадного контроллера СУНА-122 совместно с преобразователем частоты ОВЕН ПЧВ в системе управления насосами позволяет:

осуществить каскадное управление, чередование и автоматическое выравнивание насосов по наработке;
снизить затраты на потребление электроэнергии;
обеспечить точное поддержание заданного давления и равномерный износ насосов;
защитить все насосы системы от аварийных ситуаций;
сэкономить на покупке и установке частотных преобразователей для ведомых двигателей.

Преимущества СУНА-122

Интуитивно-понятное русскоязычное меню.
Двухстрочный ЖК дисплей с подсветкой.
Прибор полностью совместим с ОВЕН ПЧВ1, ПЧВ2 и ПЧВ3.
Интеграция в системы диспетчеризации и удаленного управления (RS-485, Modbus RTU/ASCII).
Смена алгоритма в программе «ОВЕН Конфигуратор» с помощью кабеля USB-miniUSB.
Возможность доработки пользовательского алгоритма под задачу заказчика.
Температура эксплуатации -20...+55 °С.

Технические характеристики

Характеристика		Значение
		СУНА-122.220.хх	СУНА-122.24.хх
Диапазон напряжения питания, В		94…264 (номинальное 120…230 В, при 47…63 Гц)	19…30 (номинальное 24 В)
Гальваническая развязка		есть
Электрическая прочность изоляции, В		2830 (между входом питания и другими цепями)	1780 (между входом питания и другими цепями)
Потребляемая мощность, не более		17 ВА	10 Вт
Встроенный источник питания		есть	-
Выходное напряжение встроенного источника питания постоянного тока, В		24±3	-
Ток нагрузки встроенного источника питания, мА, не более		100	-
Электрическая прочность изоляции (между выходом питания и другими цепями), В		1780	-
Сетевые возможности
Интерфейс связи		RS-485
Протокол связи		Modbus RTU, Modbus ASCII
Режим работы		Slave
Скорость передачи данных, бит/сек		9600, 14400, 19200, 38400, 57600, 115200
Конструкция
Тип корпуса		Для крепления на DIN-рейку (35 мм)

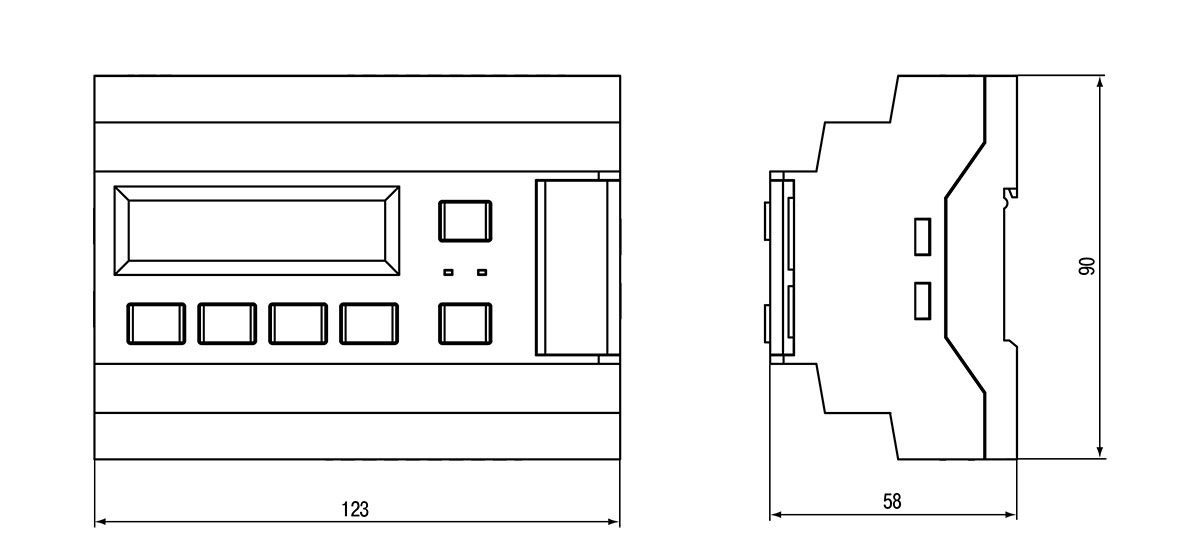

Габаритные размеры, мм		123×90×58
Степень защиты корпуса по ГОСТ 14254-96		IP20
Масса контроллера, кг, не более (для всех вариантов исполнений)		0,6
Средний срок службы, лет		8
Дискретные входы
Количество входов		8
Номинальное напряжение питания, В		230 (переменный ток)	24 (постоянный ток)
Максимально допустимое напряжение питания, В		264 (переменный ток)	30 (постоянный ток)
Тип датчика для дискретного входа		Механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.)
Ток «логической единицы», мА		0,7…1,45	2…4
Ток «логического нуля», мА		0…0,5	0…0,5
Уровень сигнала, соответствующий «логической единице», В		159…264	15…30
Уровень сигнала, соответствующий «логическому нулю», В		0…40	-3…5
Минимальная длительность импульса, воспринимаемая дискретным входом		1,5 сек	2 мс
Гальваническая развязка		Групповая, по 4 входа (1–4 и 5–8)
Электрическая прочность изоляции, В		1780 между группами входов 2830 между другими цепями контроллера
Аналоговые входы
Количество		4
Тип измеряемых сигналов, униполярный		4…20 мА
Предел основной приведенной, погрешности, %		±0,5
Сопротивление встроенного шунтирующего резистора для режима 4…20 мА, Ом		121
Значение наименьшего значащего разряда		6 мкА (0…20 мА/3700)
Период обновления результатов измерения четырех каналов, мс, не более		10
Гальваническая развязка		Отсутствует
Дискретные выходы
Количество выходных устройств		8
Тип выходного устройства		Дискретный, релейные (нормально разомкнутые контакты)
Гальваническая развязка		Индивидуальная
Электрическая прочность изоляции, В		2830
Коммутируемое напряжение в нагрузке, В, не более	для цепи постоянного тока	30 (резистивная нагрузка)
	для цепи переменного тока	250 (резистивная нагрузка)
Допустимый ток нагрузки, не более		5 А при напряжении не более 250 В переменного тока и cosφ >0,95; 3 А при напряжении не более 30 В постоянного тока
Установившийся ток при максимальном напряжении	для цепи постоянного тока, А, не более	5 (резистивная нагрузка)
	для цепи переменного тока, А, не более	10 (резистивная нагрузка)
Допустимый ток нагрузки, мА, не менее		10 (при 5 В постоянного тока)
Механический ресурс реле, циклов, не менее		10 000 000
Электрический ресурс реле, циклов, не менее		200 000: 3 А при 125 В переменного тока, резистивная нагрузка 100 000: 3 А при 250 В переменного тока 100 000: 5 А, 30 В постоянного тока, резистивная нагрузка 25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.)
Аналоговые выходы
Количество выходных устройств		1
Тип выходного устройства		ЦАП «параметр-ток»
Диапазон генерации тока, мА		4…20
Напряжение питания, В		12…30
Внешняя нагрузка не более, кОм		1
Гальваническая развязка		есть (индивидуальная)
Электрическая прочность изоляции, В		2830
Индикация и элементы управления
Тип дисплея		текстовый монохромный ЖКИ с подсветкой, 2х16 символов
Дискретные индикаторы		два светодиодных индикатора (красный и зеленый)
Количество механических кнопок		6

Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:

Закрытые взрывобезопасные помещения без агрессивных паров и газов.
Температура окружающего воздуха: -20…+55 °С.
Относительная влажность воздуха – не более 80 % (при +25 °С без конденсации влаги).
Атмосферное давление: от 84 до 106,7 кПа.
Высота над уровнем моря не более 2000 метров.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931–2008 и категории УХЛ4 по ГОСТ 15150–69.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.
По уровню излучения радиопомех (помехоэмиссии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).
