САУ-М7Е регулятор уровня жидких и сыпучих сред

Технические характеристики ОВЕН САУ-М7Е

• Контроль уровня жидких или сыпучих материалов по трем датчикам
• Подключение широкого спектра датчиков уровня (кондуктометрических, поплавковых, бесконтактных выключателей и др.)
• Работа в режиме заполнения или опорожнения резервуара
• Ручной или автоматический режим управления электроприводом исполнительного механизма (насоса, транспортера, электромагнитного клапана и т. п.)
• Сигнализация об аварийном переполнении или осушении резервуара
• Работа с различными по электропроводности жидкостями: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)

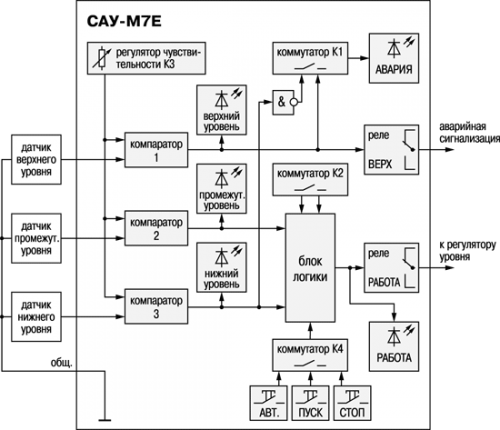

Функциональная схема прибора

Контроль уровня осуществляется при помощи трех датчиков, которые устанавливаются пользователем в резервуаре на заданных по условиям технологического процесса отметках: нижней, промежуточной, верхней.

Основными элементами прибора САУ-М7E являются:

• 3 входных компаратора, предназначенных для обработки сигналов датчиков уровня;
• регулятор чувствительности, изменяющий уровень опорных сигналов компараторов (для кондуктометрических датчиков);
• коммутаторы, определяющие режимы работы прибора;
• блок логики, формирующий сигналы управления выходным реле РАБОТА;
• выходные электромагнитные реле ВЕРХ и РАБОТА, управляющие исполнительными механизмами.

Датчики уровня

САУ-М7Е может работать со следующими типами датчиков:

• кондуктометрические датчики (контролирующие степень электропроводности среды);
• активные датчики (емкостные, индуктивные, оптические и т. п.) с выходными ключами n-p-n-типа, например, бесконтактные емкостные выключатели ВБ1-30М.65.10.2.1.К применяются для работы с диэлектрическими и сыпучими материалами;
• механические контактные устройства (применяются в устройствах поплавкового типа).

Питание активных датчиков осуществляется от встроенного в прибор источника постоянного тока напряжением 12 В или от внешнего блока питания.

Входные компараторы 1...3 сравнивают напряжение входного сигнала Uвх. с опорным напряжением Uопор. и при выполнении условия Uвх. Uопор.переключаются в состояние, соответствующее достижению заданного уровня.

Ступенчатая регулировка напряжения Uопор. (т. е. чувствительности компараторов) позволяет при использовании кондуктометрических датчиков настраивать прибор на работу с различными по электропроводности жидкостями.

Выходные реле

Для управления технологическим оборудованием прибор оснащен двумя встроенными электромагнитными реле.

• Реле ВЕРХ служит для формирования аварийного сигнала в случае превышения контролируемым веществом предельного верхнего уровня. Реле управляется сигналами компаратора 1. Контакты реле могут быть использованы для подключения внешней сигнализации или дополнительных технических средств, предотвращающих развитие аварии.
• Реле РАБОТА управляет электроприводом исполнительного механизма (насоса, электромагнитного клапана и т. п.). Реле управляется блоком логики по сигналам компараторов 2 и 3 (соответствующим промежуточному и нижнему уровням) или по командам от кнопок ручного управления.

Режимы работы

Управление реле РАБОТА может осуществляться в ручном или автоматическом режимах.

В ручном режиме управление производится по командам от кнопок «ПУСК» и «СТОП», независимо от состояния датчиков. Действие кнопок при необходимости можно заблокировать.

В автоматическом режиме управление осуществляется по сигналам датчиков уровней, в соответствии с заданным алгоритмом. Возможны следующие алгоритмы работы:

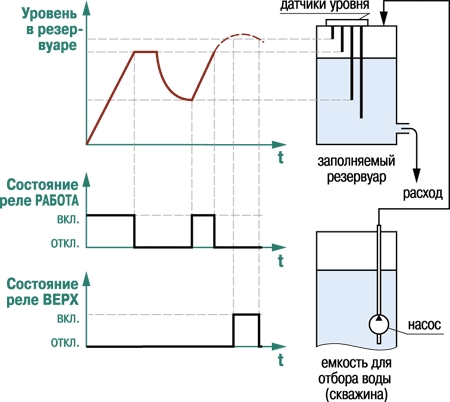

• заполнение резервуара по гистерезисному закону (реле включается после размыкания датчика нижнего уровня, а выключается только при замыкании датчика промежуточного уровня);

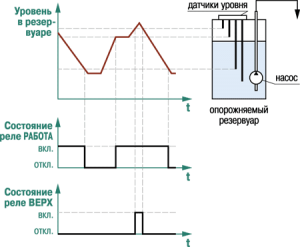

• опорожнение резервуара по гистерезисному закону (реле включается после замыкания датчика промежуточного уровня, а выключается только при размыкании датчика нижнего уровня);
• заполнение резервуара без гистерезиса (реле включается после размыкания датчика нижнего уровня, а выключается при его замыкании);
• опорожнение резервуара без гистерезиса (реле включается после замыкания датчика нижнего уровня, а выключается при его размыкании).

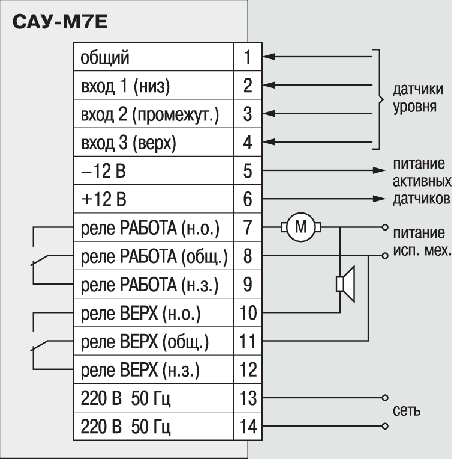

Схема подключения САУ-М7Е

Технические характеристики

Номинальное напряжение питания прибора	220 В частотой 50 Гц
Потребляемая мощность, не более	6 ВА
Допустимые отклонения напряжения питания от номинального значения	–15...+10 %
Количество каналов контроля уровня	3
Типы датчиков	кондуктометрические, поплавковые, активные с выходными ключами n–p–n-типа, механические контактные устройства
Источник питания активных датчиков:
– напряжение источника питания	12±1,2 В
– максимальный ток нагрузки	50 мА
Количество встроенных выходных реле	2
Макс. допустимый ток нагрузки, коммутируемый контактами встроенного реле	8 А при 220 В 50 Гц (cos φ > 0,4)
Сопротивление жидкости, вызывающее срабатывание канала контроля	не более 500 кОм
Габаритные размеры и степень защиты корпуса:
– настенный Н	130×105×65 мм, IP44
– щитовой Щ1	96×96×70 мм, IP54 со стороны передней панели
