СИ30 счетчик импульсов с поддержкой энкодеров и RS-485

Технические характеристики ОВЕН СИ30 счетчик импульсов с поддержкой энкодеров и RS-485

Микропроцессорный счетчик импульсов СИ30 используется для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, суммарного количества изделий и т.п.
Счетчик импульсов СИ30 рекомендуется использовать совместно с энкодерами.
ОВЕН СИ30 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать при отрицательных температурах до -20 °С.
Цифровой счетчик импульсов СИ30 выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Основные преимущества и функции

• Прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков.

• Определение направления вращательного движения узлов и механизмов.
• Перевод количества импульсов в реальные единицы измерения продукции.
• Выбор позиции десятичной точки.
• Коэффициент масштабирования.
• Четыре режима работы выходных устройств.
• Четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс.
• Универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом, датчиками высокого и низкого уровня, энкодерами.
• Встроенный источник питания датчиков - 24В с максимальным током нагрузки не более 100 мА.
• Управление нагрузкой с помощью двух выходных устройств.
• Сохранение результатов счета при отключении питания.
• Встроенный модуль интерфейса RS-485 и USB-порт для подключения к ПК.
• Поддержка протоколов Modbus (ASCII, RTU), ОВЕН.
• Автоматическое определение протокола связи.
• Конфигуратор для настройки счетчика с ПК.
• Улучшенная помехоустойчивость. Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А с критерием качества.

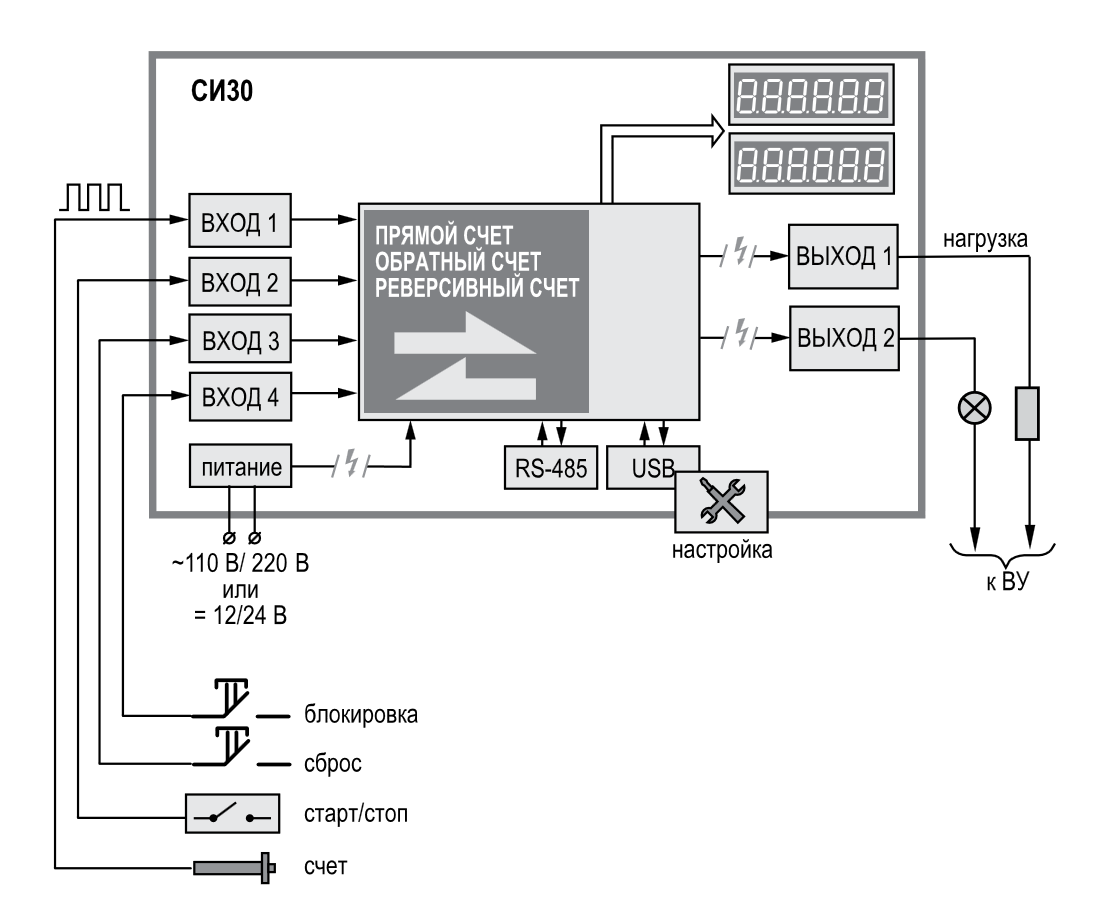

Функциональная схема

Функциональная схема ОВЕН СИ30

Схема подключения ОВЕН СИ30

• Схема подключения ОВЕН СИ30 находится в разделе "Документация" в инструкции к прибору

Технические характеристики

Характеристика		Значение
Диапазон переменного напряжения питания	напряжение, В	от 90 до 250
	частота, Гц	от 47 до 63
Диапазон постоянного напряжения питания, В		от 10,5 до 30
Максимальная потребляемая мощность, ВА, не более		12,5
Масса, кг, не более		1
Средний срок службы, лет		8
Межповерочный интервал, лет		2
Частота входных импульсов, Гц, не более		10000
Длительность входных импульсов, мкс, не менее		50
Диапазон значений умножителя		от 0,00001 до 99999
Частота входного фильтра, Гц		от 1 до 50000
Скважность импульса, не менее		2
Количество входов управления		4
Подключаемые датчики		– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); – n-p-n–типа с открытым коллекторным выходом; – p-n-p–типа.
Напряжение низкого (активного) уровня на входах, В		0…4
Напряжение высокого уровня на входах, В		10…30
Количество счетных разрядов		6
Интерфейсы связи		RS-485 (протоколы: Modbus ASCII/RTU, ОВЕН) USB

Прибор эксплуатируется при следующих условиях

• Закрытые взрывобезопасные помещения без агрессивных паров и газов
• Температура окружающего воздуха от минус 20 до +70 °С
• Верхний предел относительной влажности воздуха – не более 95 % при температуре +35 °С и более низких температурах без конденсации влаги
• Атмосферное давление от 84 до 106,7 кПа
