СИ20 универсальный счетчик импульсов
СИ20 универсальный счетчик импульсов
Количество:
E-mail: teplogazkip@mail.ru
уточняйте по телефону
уточняйте по телефону
Данный прибор был специально адаптирован для управления системами дозирования жидких сред, намоточных установок (кабель, провод, экструзионная пленка и т.д.)
К преимуществам данного счетчика можно отнести универсальный источник питания, что позволят запитывать прибор как от сети 220В, так и от сети постоянного тока 24В.
Цифровой счетчик импульсов СИ20 выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.
Краткие характеристики:
Производитель:
Овен
Технические характеристики ОВЕН СИ20
Основные преимущества и функции
- Прямой счет импульсов, поступающих от подключенного к прибору датчика.
- Перевод количества импульсов в реальные единицы измерения продукции.
- Выбор позиции десятичной точки.
- Коэффициент масштабирования.
- Два режима работы выходных устройств: «Дозатор», «Сигнализатор».
- Четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс.
- Универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом.
- Встроенный источник питания датчиков – 24В.
- Управление нагрузкой с помощью одного выходного устройства.
- Сохранение результатов счета при отключении питания.
- Программирование с кнопок на лицевой панели прибора.
- Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А.

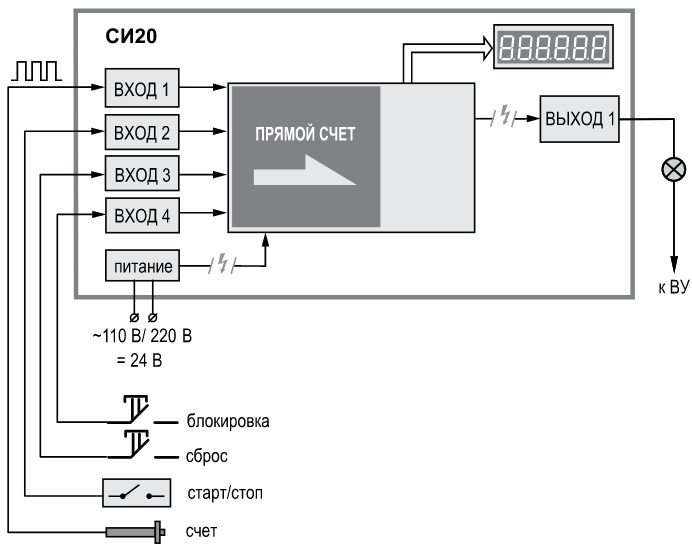

Функциональная схема
Схема подключения ОВЕН СИ20
Схема подключения ОВЕН СИ20 находится в разделе "Документация" в инструкции к приборуТехнические характеристики
|
Наименование |
Значение |
|
Диапазон напряжений питания постоянного тока СИ20-У.Х.Х, В |
от 20 до 34 |
|
Диапазон напряжений питания переменного тока СИ20-У.Х.Х, В |
от 90 до 264 от 47 до 63 |
|
Максимальная потребляемая мощность, не более, ВА |
5 |
|
Максимальная частота входных импульсов, Гц |
2500 |
|
Длительность входных импульсов, мкс, не менее |
200 |
|
Диапазон значения множителя |
0,00001...99999 |
|
Частота входного фильтра |
1…2500 |
| Подключаемые датчики |
– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); – n-p-n–типа с открытым коллекторным выходом; – p-n-p–типа. |
|
Номинальное напряжение питания датчиков, В |
24 |
|
Нестабильность напряжения питания датчиков, % |
10 |
|
Максимальный ток нагрузки источника питания датчиков, мА, не более |
50 |
|
Количество разрядов цифрового индикатора |
6 |
|
Габаритные размеры прибора: |
|
|
– настенный (Н) |
130×105×65 |
|
– щитовой (Щ1) |
96×96×65 |
|
– щитовой (Щ2) |
96×48×100 |
|
Степень защиты корпуса |
Настенный-IP44, Щитовой-IP54 |
|
Масса, кг, не более |
1 |
|
Средний срок службы, лет, не менее |
8 |
|
Межповерочный интервал, лет |
2 |
