СИ10-24-Щ3 простой счетчик импульсов
СИ10-24-Щ3 простой счетчик импульсов
Количество:
E-mail: teplogazkip@mail.ru
уточняйте по телефону
уточняйте по телефону
Абсолютно простой счетчик, не требующий никаких настроек. Нужно только подключить датчик и подать питание на прибор.
Максимальный предел счета - 9999 импульсов. После превышения этого значения счетчик обнуляется, и счет продолжается.
Максимальная частота счета входных импульсов - 200 Гц.
Цифровой счетчик импульсов выпускается в корпусе Щ3.
Краткие характеристики:
Производитель:
Овен
Технические характеристики ОВЕН СИ10
Основные преимущества и функции
- Прямой счет импульсов, поступающих от подключенного к прибору датчика.
- Два дискретных входа для организации счета и реализации функции «Сброс».
- В качестве датчика могут быть использованы герконы, сухие контакты, бесконтактные датчики NPN-типа.
- Кнопка «СБРОС» на лицевой панели прибора, с возможностью блокировки.
- Сохранение результатов счета при отключении питания.
- Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А.

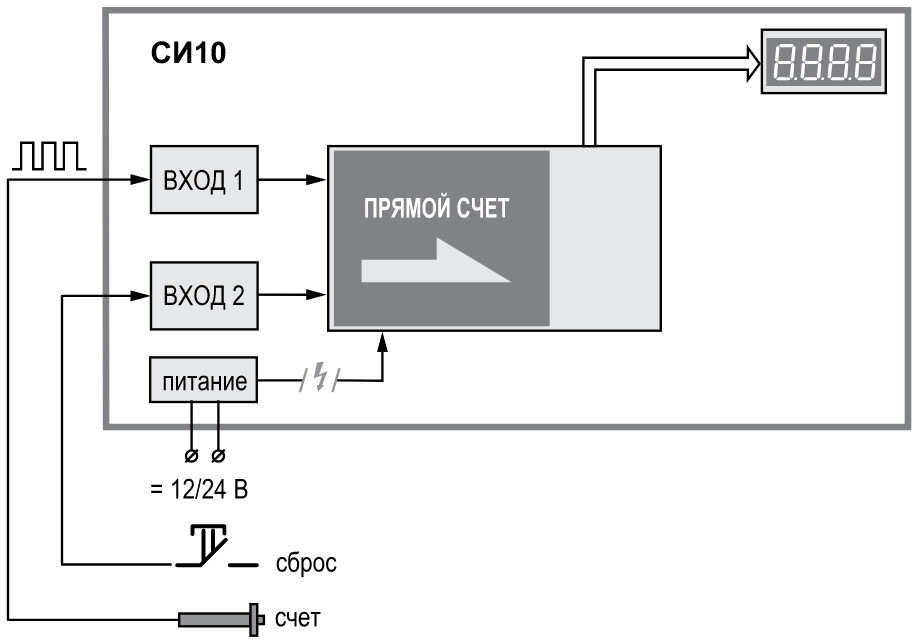

Функциональная схема
Схема подключения ОВЕН СИ10
.jpg "Подключение СИ10 к входу коммутационных устройств: при работе от внешнего источника питания.")

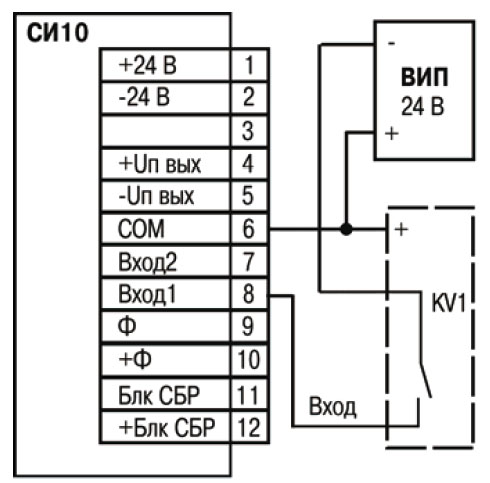

Подключение СИ10 к входу коммутационных устройств: при работе от внешнего источника питания.
.jpg "Подключение СИ10 к входу коммутационных устройств: при работе от питающего напряжения прибора.")

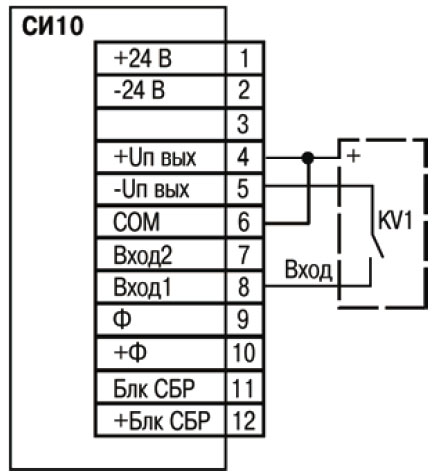

Подключение СИ10 к входу коммутационных устройств: при работе от питающего напряжения прибора.
.jpg "Подключение к СИ10 пассивных датчиков, имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом: при работе от внешнего источника питания.")

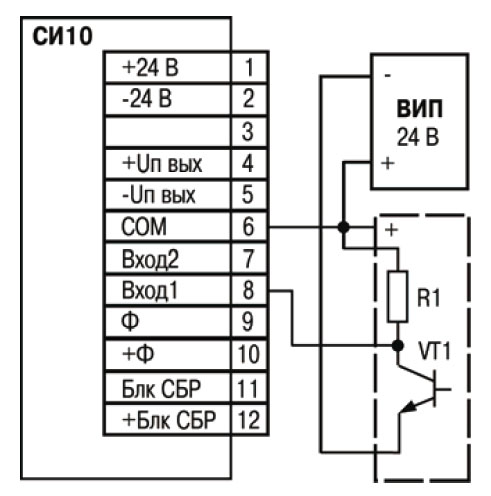

Подключение к СИ10 пассивных датчиков, имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом: при работе от внешнего источника питания.
.jpg "Подключение к СИ10 пассивных датчиков, имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом: при работе от питающего напряжения.")

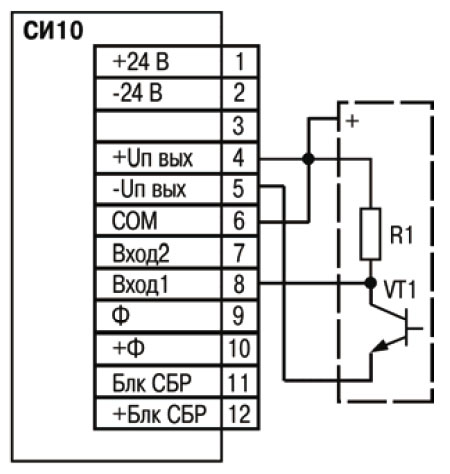

Подключение к СИ10 пассивных датчиков, имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом: при работе от питающего напряжения.
.jpg "Подключение к СИ10 активных датчиков, имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом: при работе от внешнего источника питания.")

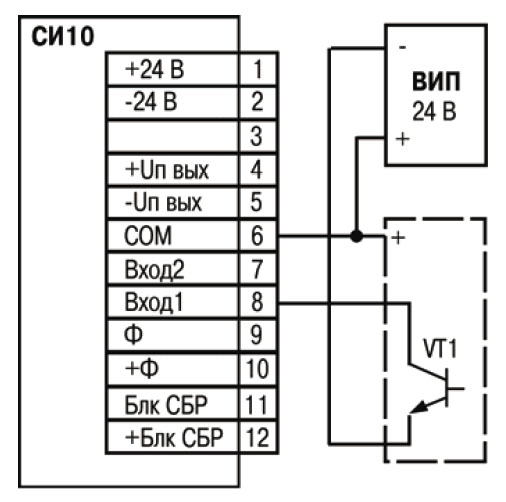

Подключение к СИ10 активных датчиков, имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом: при работе от внешнего источника питания.
.jpg "Подключение к СИ10 активных датчиков, имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом: при работе от питающего напряжения прибора.")

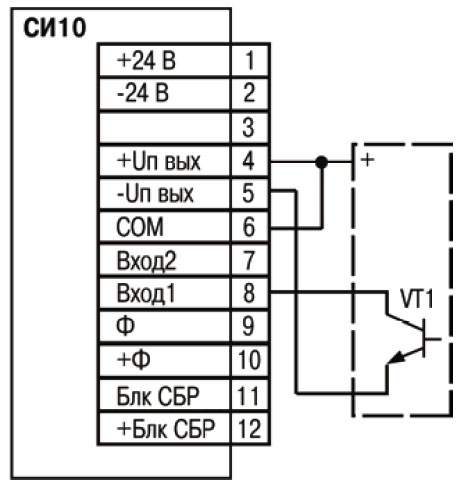

Подключение к СИ10 активных датчиков, имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом: при работе от питающего напряжения прибора.
Технические характеристики
|
Параметр |
Значение |
| Основные технические данные | |
|
Диапазон постоянного напряжения питания, В: |
10,5 до 34 В (номинальные значения 12 или 24 В) |
|
Максимальная потребляемая мощность, ВА, не более |
5 |
| Количество разрядов индикации | 4 |
|
Масса, кг, не более: |
0,5 |
|
Средний срок службы, лет |
8 |
|
Межповерочный интервал, лет |
2 |
| Габаритные размеры и степень защиты корпуса | 74×32×70, IP54 (со стороны передней панели) |
|
Характеристики входов |
|
| Подключаемые датчики |
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); n-p-n–типа с открытым коллекторным выходом |
|
Номинальный ток опроса датчиков, мА |
12 |
|
Номинальное напряжение питания датчиков, В |
24 |
|
Нестабильность напряжения питания датчиков, % |
10 |
|
Характеристики счетчика импульсов |
|
|
Частота счетных входных импульсов, Гц, не более |
200 |
|
Длительность импульса по счетном входе, мкс, не менее |
1250 |
|
Длительность импульса по входу сброс, мс, не менее |
300 |
|
Частота входного фильтра, Гц |
10 |
