ТРМ251 одноканальный программный ПИД-регулятор
ТРМ251 одноканальный программный ПИД-регулятор
Количество:
E-mail: teplogazkip@mail.ru
уточняйте по телефону
уточняйте по телефону
Краткие характеристики:
Производитель:
Овен
Технические характеристики ОВЕН ТРМ251
Основные преимущества и функции
- Два универсальных входа (основной и резервный)
- Функция резервирования датчиков – автоматическое включение резервного датчика в случае отказа основного
- Время опроса входа – 300 мс
- Программное пошаговое ПИД-регулирование – 3 программы технолога по 5 шагов
- Автонастройка ПИД-регулятора по современному эффективному алгоритму
- Три управляющих выхода:
– управление исполнительным механизмом (э/м реле, транзисторная или симисторная оптопара, 4...20 мА, выход для управления внешним твердотельным реле)
– сигнализация о выходе регулируемой величины за заданные пределы (э/м реле)
– сигнализация о неисправности датчика или обрыве контура регулирования LBA (э/м реле) или регистрация (4...20 мА) - Удобный человеко-машинный интерфейс
- Сетевой интерфейс RS-485 (протоколы Modbus RTU/ASCII, ОВЕН)
- Конфигурирование на ПК или с лицевой панели прибора
- Функция сохранения образа EEPROM

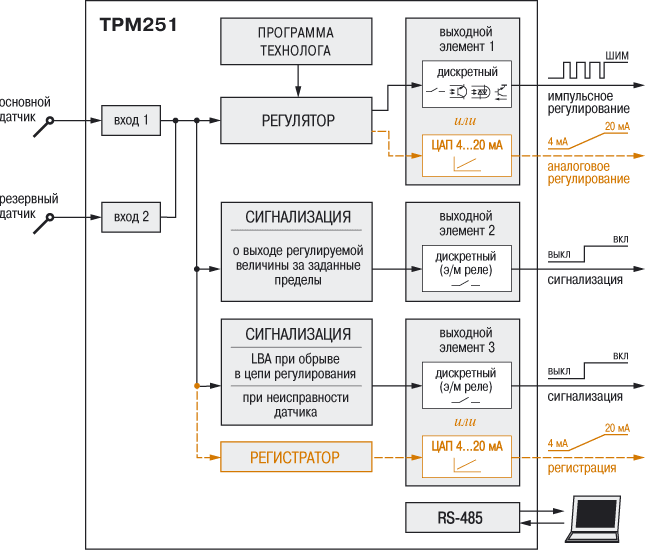

Функциональная схема

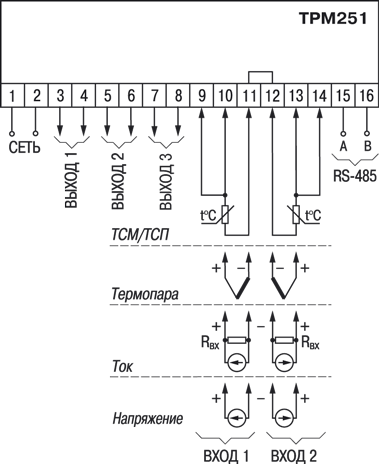

Схема подключения ТРМ251
|
Напряжение питания |
90...245 В переменного тока |
|
Частота напряжения питания |
47...63 Гц |
|
Потребляемая мощность |
не более 6 ВА |
|
Количество универсальных входов |
2 (основной и резервный) |
|
Минимальное время опроса датчика |
0,3 с |
|
Количество выходных элементов |
3 |
|
Тип интерфейса связи |
RS-485 |
|
Протоколы передачи данных |
ОВЕН, Modbus RTU, Modbus ASCII |
|
Скорость передачи данных: |
|
|
– по протоколу ОВЕН |
2,4; 4,8; 9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с |
|
– по протоколу Modbus RTU/ASCII |
9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с |
|
Габаритные размеры (мм) и степень защиты корпуса: |
|
|
– настенный Н |
130х105х65, IP44 |
|
– щитовой Щ1 |
96x96x70, IP54 со cтороны передней панели |
|
Масса прибора |
не более 0,5 кг |
Характеристики измерительных датчиков
|
Тип датчика |
Диапазон измерений |
Разрешающая способность* |
Предел основной приведенной погрешности |
|---|---|---|---|
|
ТСМ 50М/100М (W100=1,426) |
–50…+200 °С |
0,1 °С |
±0,25 % |
|
ТСМ 50М/100М (W100=1,428) |
–99…+200 °С |
0,1 °С |
|
|
ТСП 50П/100П (W100=1,391) |
–200…+750 °С |
0,1 °С |
|
|
ТСП 50П/100П (W100= 1,385), Pt100 |
–200…+750 °С |
0,1 °С |
|
|
ТСП 500П/1000П (W100=1,391) |
–200…+750 °С |
0,1 °С |
|
|
ТСП 500П/1000П (W100=1,385), Pt1000 |
–200…+750 °С |
0,1 °С |
|
|
ТСП 100Н/1000Н (W100=1,617) |
–60…+180 °С |
0,1 °С |
|
|
ТСМ гр. 23 |
–50…+180 °С |
0,1 °С |
|
|
ТХК (L) |
–200…+800 °С |
0,1 °С |
±0,5 % |
|
ТХА (К) |
–200…+1300 °С |
0,1 °С |
|
|
ТЖК (J) |
–200…+1200 °С |
0,1 °С |
|
|
ТНН (N) |
–200…+1300 °С |
0,1 °С |
|
|
ТПП (S), ТПП (R) |
0…+1750 °С |
0,1 °С |
|
|
ТПР (B) |
+200…+1800 °С |
0,1 °С |
|
|
ТВР (А-1) |
0…+2500 °С |
0,1 °С |
|
|
ТВР (А-2) |
0…+1800 °С |
0,1 °С |
|
|
ТВР (А-3) |
0…+1800 °С |
0,1 °С |
|
|
ТМК (Т) |
–200…+400 °С |
0,1 °С |
|
|
Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА |
0…100 % |
0,1 % |
±0,25 % |
|
Сигнал напряжения –50…+50 мВ, 0…1 В |
0…100 % |
0,1 % |
|
|
* При измерении температуры выше 999,9 °С и ниже минус 99,9 °С разрешающая способность прибора 1 °С |
|||
Характеристики выходных элементов
|
Обозн. |
Тип выходного элемента (ВЭ) |
Электрические характеристики |
|---|---|---|
|
Р |
электромагнитное реле |
для ВЭ1 – 4 А, для ВЭ2, ВЭ3 – 2 А при 220 В 50 Гц, cos |
|
К |
транзисторная оптопара n–p–n типа |
400 мА при 60 В пост. тока |
|
С |
симисторная оптопара |
50 мА при 250 В (пост. откр. симистор) |
|
И |
цифроаналоговый преобразователь «параметр–ток 4…20 мА» |
сопротивление нагрузки 0…1300 Ом |
|
Т |
выход для управления |
выходное напряжение 4...6 В |
>0,4
Условия эксплуатации
|
Температура окружающего воздуха |
+1...+50 °С |
|
Атмосферное давление |
84...106,7 кПа |
|
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) |
не более 80 % |
