Программный задатчик ОВЕН МПР51-Щ4 предназначен для управления многоступенчатыми температурно-влажностными режимами технологических процессов при производстве мясных и колбасных изделий, в хлебопекарной промышленности, в инкубаторах, термо- и климатокамерах, варочных и сушильных шкафах, при сушке древесины, изготовлении железобетонных конструкций и пр.

Краткие характеристики:

Производитель:
Овен

Технические характеристики МПР51

Основные преимущества и функции

Измерение трех параметров:
– температуры камеры («сухого» термометра) Тсух;
– температуры «влажного» термометра Твлаж;
– температуры продукта Тпрод
Вычисление двух дополнительных параметров
– разности температур ΔТ = Тсух – Тпрод;
– влажности Ψ психрометрическим методом (по показаниям «сухого» и «влажного» термометров)
Два ПИД-регулятора для поддержания любых двух из пяти вышеперечисленных величин с высокой точностью
Четыре выходных реле для подключения ТЭНов, охладительных систем, задвижек и других исполнительных устройств
Регулирование по заданной пользователем программе
Дополнительное реле и 8 транзисторных ключей:
– для сигнализации об аварии и об окончании выполнения программы;
– для управления дополнительным оборудованием
Автонастройка ПИД-регуляторов
Уровни защиты настроек прибора для разных групп специалистов (наладчиков, технологов и т. д.)
Регистрация контролируемых параметров на ПК через адаптер сети ОВЕН АС2 по интерфейсу RS-232
Встроенный интерфейс RS-485 по заказу
Конфигурирование на ПК с помощью программы-конфигуратора (для подключения к ПК используется специальный кабель)

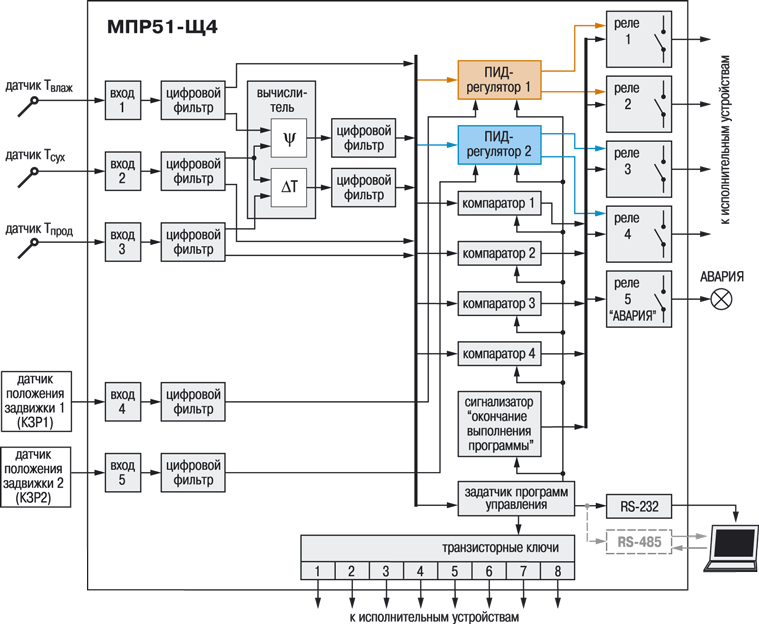

Функциональная схема

МПР51 функциональная схема

Схема подключения измерительных датчиков и датчиков положения задвижек к МПР51

МПР51 схема подключения датчиков

Схема подключения транзисторных ключей и выходных устройств к МПР51

МПР51 схема подключения выходных устройств

Напряжение питания	150…242 В переменного тока частотой 47...63 Гц или 210...300 В постоянного тока
Диапазон измерения при использовании (в скобках указана разрешающая способность):
– датчика ТСМ	–50...+200 °С (0,1 °С)
– датчика ТСП, Pt100	–80...+750 °С (0,1 °С)
– датчика положения задвижки	0...100 % (1 %)
Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчика)	±0,5 %
Количество входных каналов, из них:	5
– температуры	3
– положения задвижки	2
Количество каналов регулирования	2
Количество выходных реле	5
Количество выходных транзисторных ключей	8
Период следования управляющих импульсов на выходе регулятора	1...120 с
Максимально допустимый ток нагрузки устройств управления:
– э/м реле (при ~220 В или =30 В)	4 А
– транзисторного ключа (при постоянном напряжении =50 В)	200 мА
Интерфейс связи с ПК	последовательный, RS-232 (через адаптер сети АС2) или RS-485
Длина линии связи прибора с АС2	не более 1000 м
Тип корпуса	щитовой Щ4
Габаритные размеры	96х96х145 мм
Степень защиты корпуса со стороны передней панели	IP54

Условия эксплуатации

Температура окружающего воздуха	+1...+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 35 °С)	30...80 %
