НПТ-5 нормирующий преобразователь с коммутационным разъемом DIN

НПТ-5 – нормирующий преобразователь сигналов термометров сопротивления в выходной сигнал постоянного тока 4…20 мА.

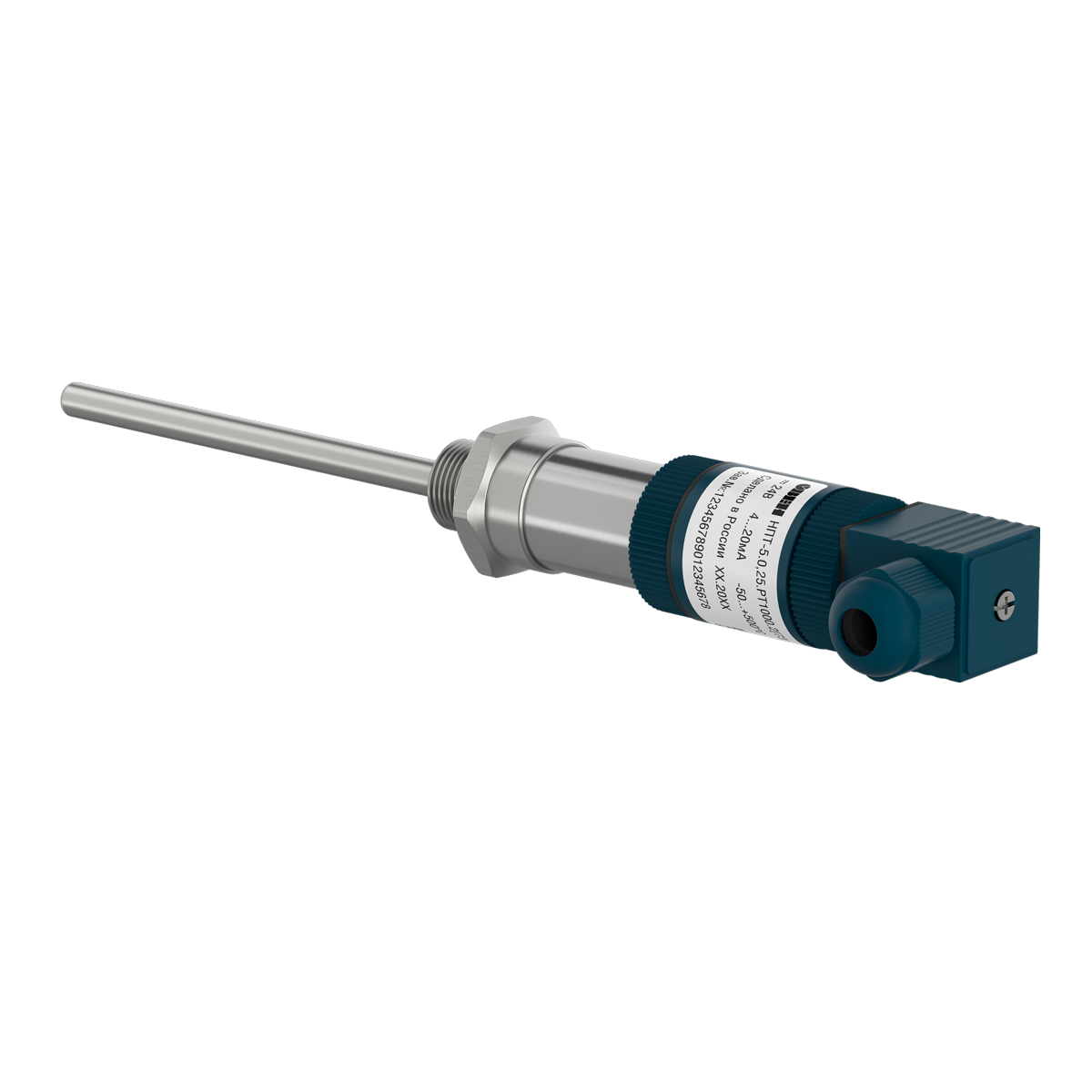

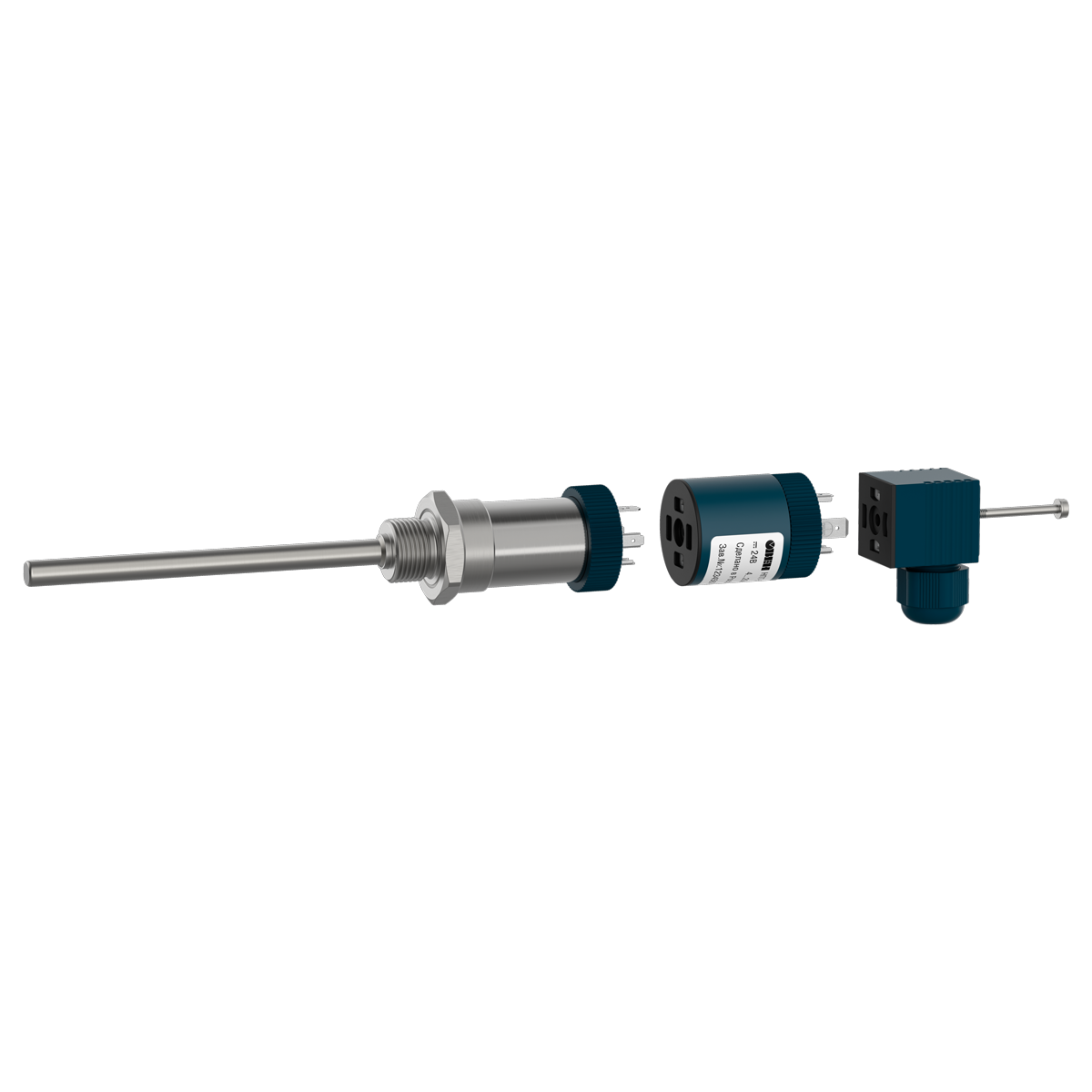

НПТ-5 разработан для датчиков температуры ДТСхх2 и ДТС3ххх c DIN 43650 и присоединяется к ним с помощью разъема DIN 43650. Подходит для аналогичных датчиков сторонних производителей с таким же типом разъема.

Благодаря использованию нормированного сигнала существенно снижается влияние электромагнитных помех, упрощается подключение к системам автоматизации и значительно увеличивается возможная длина линии связи.

Термосопротивления c DIN 43650 применяются с НПТ-5 в системах промышленной автоматизации, на объектах теплоэнергетики, в системах мониторинга температуры на производственных линиях, в котельных и других технологических установках, где требуется точное и стабильное измерение температуры с возможностью удалённой передачи сигнала.

Преимущества

Увеличенная длина линии связи
Передача сигнала на большое расстояние без потери точности

Широкий диапазон эксплуатации
Использование в сложных условиях от -40 °С

Высокая точность преобразования
Доступны исполнения с точностью 0,1 и 0,25

Высокая степень защиты
IP65 – степень защиты НПТ-5 с датчиком и разъемом DIN 43650 в сборе

Схемы подключения и функциональная схема

Габаритные и установочные размеры

Монтаж

Модификации

ВАЖНО: при подборе нормирующего преобразователя параметры датчика и НПТ-5 должны соответствовать друг другу по номинально-статической характеристике.

Пример обозначения при заказе: НПТ-5.0,1.РТ100.3 [73]

Изготовлению и поставке подлежит преобразователь аналоговых сигналов измерительный модели НПТ-5 с НСХ PT100, пределом допускаемой основной приведенной к диапазону преобразования погрешности преобразования ±0,1 %, трехпроводной схемой подключения, выходным сигналом от 4 до 20 мА и диапазоном преобразования температур от 0 до +200 °С.
