Предназначен для преобразования температуры в токовый сигнал 4-20мА. По ГОСТ Р 51330.10-99 (МЭК 60079-11-99) выполнен с взрывозащитой вида: «Искробезопасная электрическая цепь» (i), уровень взрывозащищенности «особо взрывозащищенный» (а), категория IIС, температурный класс Т5.

Краткие характеристики:

Способ монтажа:
В головку датчика «евро» (тип В)

Искробезопасная цепь :
Есть

Способ программирования:
Через USB

Производитель:
Овен

Основные функции и характеристики универсального нормирующего преобразователя ОВЕН НПТ-3.Ех

Преобразование сигналов термодатчиков в унифицированный сигнал 4...20мА
Универсальный вход
Поддержка большинства известных типов термодатчиков (50(100)М, 50(100)П, Cu50(100), Pt50(100), 500(1000)П, Pt1000, ХА(К), ХК(L), ТЖК(J), ТНН(N), ТПП(S), ТПП(R), ТПР(В), ТВР(А-1, А-2, А-3), ТМК(Т)
Высокая точность, погрешность измерения для ТП 0,5%, для ТС 0,25%
Искробезопасная входная цепь
Широкий диапазон рабочих температур окружающий среды: -40…+85°С
Интерфейс связи USB, предназначенный для подключения к ПК и настройки параметров преобразователя (типа датчика, диапазона преобразования входного сигнала и пр.)
Гальваническая развязка 1500 В между входными и выходными цепями преобразователя
Высокая надежность. Соответствие ГОСТ Р 51522-99 по ЭМС, класс А

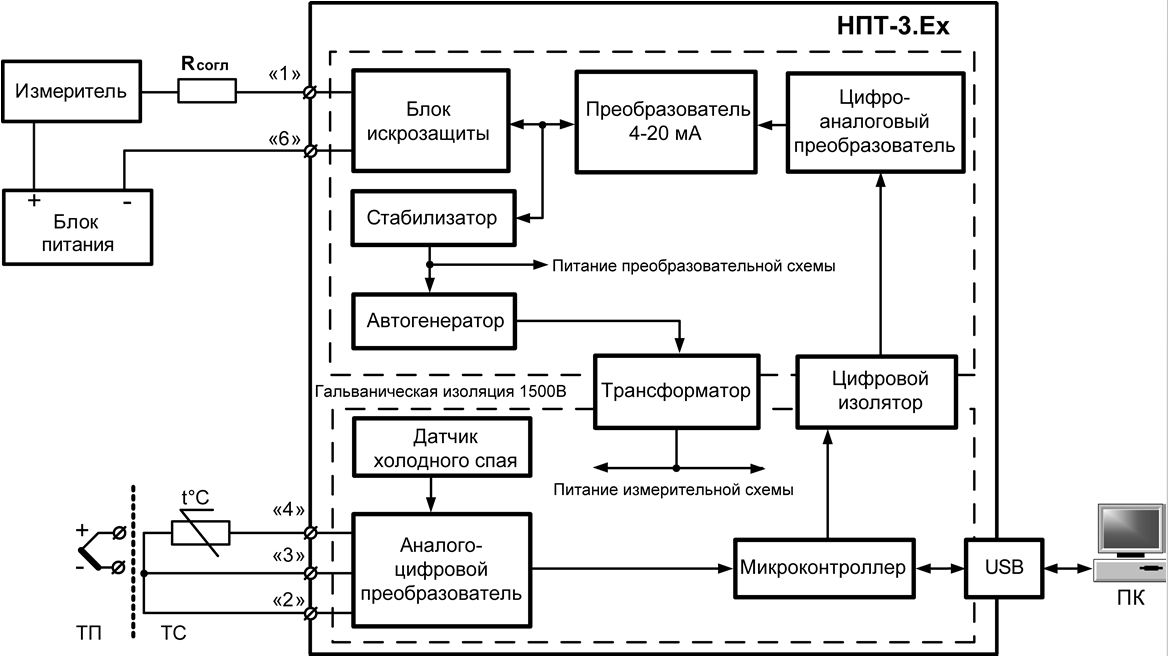

Схема подключения НПТ-3.Ех

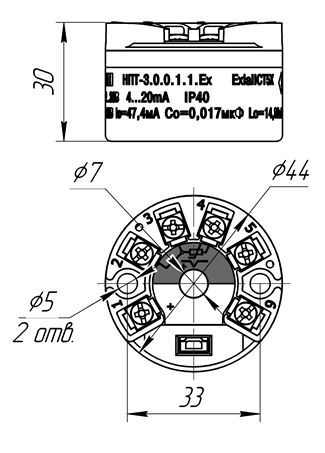

Габаритный чертеж НПТ-3.Ех

Наименование	Значение
Номинальное значение напряжения питания от сети постоянного тока, В	24
Диапазон допустимых напряжений питания от сети постоянного тока, В	от 18 до 36
Потребляемый ток, мА, не более: – для рабочего режима – для режима конфигурирования (питание осуществляется от USB-Host)	25 50
Максимальная потребляемая мощность, Вт	1,5
Номинальный диапазон выходного тока преобразователя, мА	от 4 до 20
Функция преобразования входных сигналов	линейная
Нелинейность преобразования, не хуже	± 0,1 %
Допустимое отклонение сопротивлений проводов при трехпроводной схеме подключения ТС, не более	0,01 % от R₀
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В), Ом	600 ± 5 %
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В) *, Ом	900
Пульсации выходного сигнала	0,6 %
Время установления рабочего режима (предварительный прогрев), мин, не более	30
Время установления выходного сигнала после скачкообразного изменения входного, сек, не более	2
Время непрерывной работы	круглосуточно
Интерфейс связи с ПК	USB2.0 Full Speed
Габаритные размеры, мм	Ø44×30 ± 1
Степень защиты корпуса	IP40
Масса, кг, не более	0,15
Средняя наработка на отказ, ч, не менее	50 000
Средний срок службы, лет, не менее	12
*) Максимальное сопротивление нагрузки: R н (Ом) = (U пит - 18) В / 0,020 А, Номинал согласующего резистора должен соответствовать: R согл. мин < R согл. < R согл. макс; R согл. макс = (U пит -17 В - 0,02 АR изм.п.) / 0,02 А ; R согл. мин = (U пит -18 В - 0,02 АR изм.п.) / 0,02 А; где R н – суммарное сопротивление измерительного прибора и согласующего резистора; R изм.п. – сопротивление измерительного прибора; U пит – напряжение питания прибора.

Параметры искробезопасных цепей

Параметр	Клеммы «2», «3», «4»
Максимальное входное напряжение U_i, В	60
Максимальный выходной ток I_o, мА	47,4
Максимальная внешняя емкость C_o, мкФ	0,017
Максимальная внешняя индуктивность L_o, мГн	14,86
