НПТ-3 нормирующий преобразователь

Цена: 6078.00 р.

Наличие уточняйте

Сравнить

В избранное

Количество:

Добавить в корзину

Заказать звонок

E-mail: teplogazkip@mail.ru

local_shipping

уточняйте по телефону

ОВЕН НПТ-3 совместно с входными датчиками предназначен для преобразования значения температуры в унифицированный сигнал постоянного тока 4…20 мА. Преобразователи НПТ-3 предназначены для работы с преобразователями термоэлектрическими (термопарами) по ГОСТ Р 8.585-2001 и термопреобразователями сопротивления по ГОСТ Р 6651-2009.

Краткие характеристики:

Способ монтажа:
В головку датчика «евро» (тип В)

Искробезопасная цепь :
Нет

Способ программирования:
Через USB

Производитель:
Овен

Технические характеристики ОВЕН НПТ-3

Основные функции и характеристики универсального нормирующего преобразователя ОВЕН НПТ-3

Работает со всеми типовыми градуировками ТС и ТП.
2-, 3- и 4-проводная схема подключения ТС.
Высокая точность даже в узких диапазонах преобразования температур.
Настройка с помощью компьютера (тип датчика, диапазон преобразования и пр.).
Подключается к компьютеру кабелем miniUSB.
Устанавливается в головку датчика типа В.
Внесен в реестр средств измерения.
Эксплуатация при температуре окружающий среды: от -40 до +85 °С.

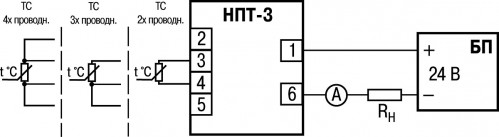

Схема подключения Тс к преобразователю

Схема подключения Тс к преобразователю ОВЕН НПТ-3

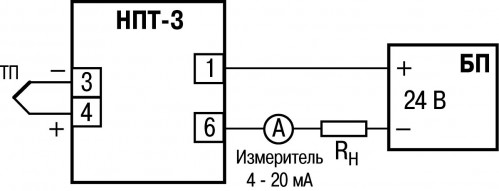

Схема подключения Тп к преобразователю

Схема подключения Тп к преобразователю ОВЕН НПТ-3

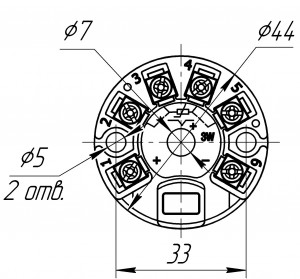

Габаритный чертеж НПТ-3

Технические характеристики НПТ-3

Наименование	Значение
Номинальное значение напряжения питания (постоянного тока)	24 В
Диапазон допустимых напряжений питания (постоянного тока)	12 – 36 В
Максимальная мощность, потребляемая преобразователем	0.8 Вт.
Диапазон выходного тока преобразователя	4 – 20 мА
Функция преобразования входных сигналов	линейная
Нелинейность преобразования, не хуже	± 0,2 %
Разрядность цифро-аналогового преобразователя, не менее	12 бит
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В)	500 Ом ±5 %
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В)	1250 Ом
Пульсации выходного сигнала	0,6 %
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более	30 мин
Время установления выходного сигнала после скачкообразного изменения входного сигнала, не более	1 с
Время непрерывной работы	круглосуточно
Габаритные размеры	Ø44х18±1 мм
Степень защиты корпуса	IP40
Масса, не более	100 г
Средняя наработка на отказ, не менее	50 000 ч
Средний срок службы, не менее	12 лет
