НПТ-1К нормирующий преобразователь в ультратонком корпусе

НПТ-1К – универсальный нормирующий преобразователь сигналов термометров сопротивлений, термопар, сопротивлений и потенциометров в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.

Применение нормирующих преобразователей

• Защита оборудования от повреждений благодаря гальванической развязке питания, входов и выходов между собой
• Снижение влияния электромагнитных помех в цепи измерения
• Упрощения подключения датчиков к контроллерам
• Снижение затрат на термокомпенсационные кабели за счет использования обычных медных проводов
• Увеличение в несколько раз длины линии связи от датчика до измерительного прибора

Преобразователь легко интегрируется в системы промышленной автоматизации. Благодаря компактному корпусу НПТ-1К занимает минимум места на дин-рейке - всего 6,1 мм.

Является средством измерения.

Межповерочный интервал - 2 года.

Доступен в искрозащищенном исполнении.

Преимущества

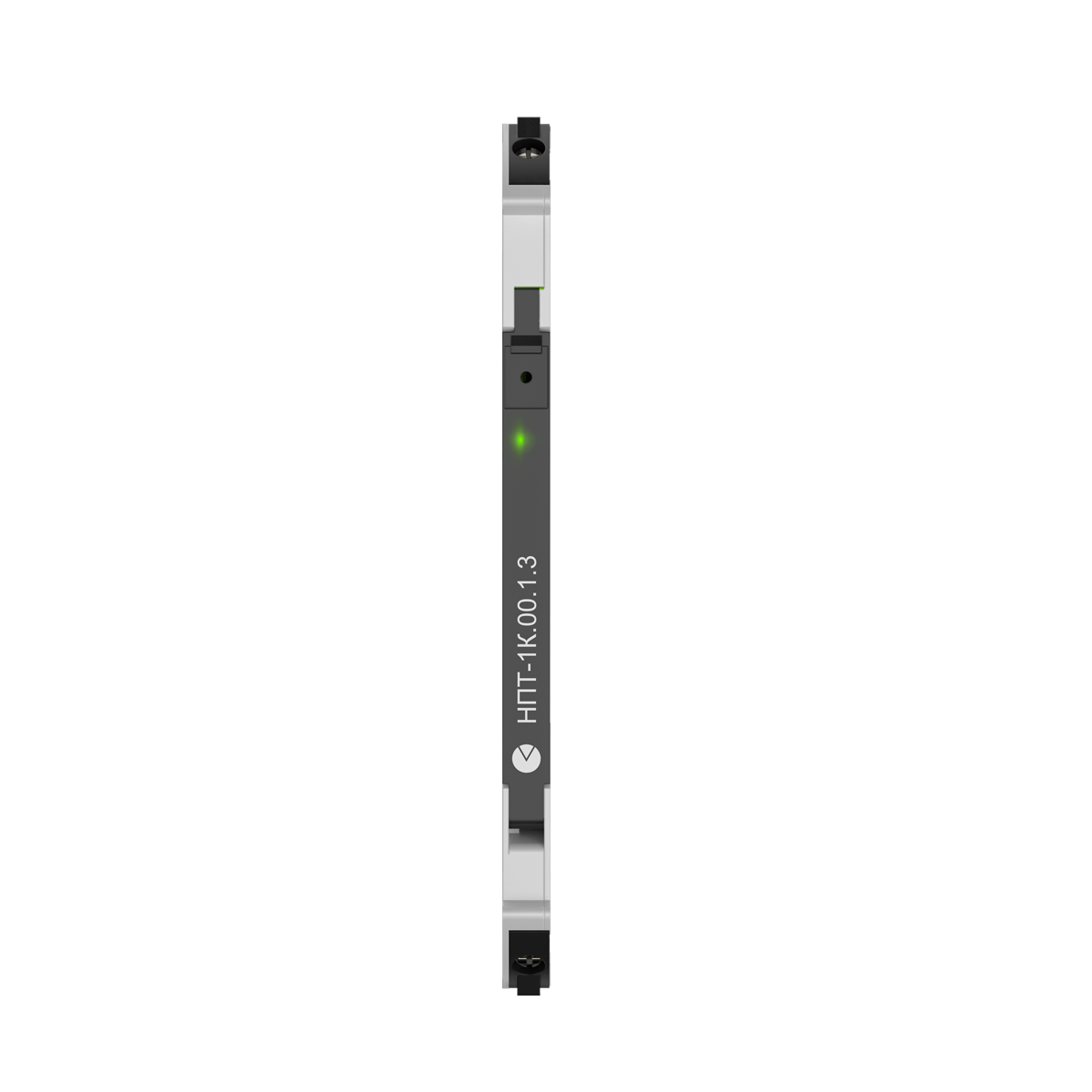

Ультратонкий корпус

Ширина корпуса всего 6,1 мм позволяет экономить место на DIN-рейке и устанавливать больше устройств в шкафу управления.

Установка вплотную

Преобразователи можно монтировать вплотную друг к другу на DIN-рейке без риска перегрева. Устройство стабильно работает в широком диапазоне температур от -40 до +70 °C, что удобно для применения в разных условиях эксплуатации.

Сертификация в ФГИС АРШИН

Внесение данных поверки в Государственный реестр подтверждает, что датчик соответствует установленным нормам и может использоваться в системах коммерческого и технического учета.

Поддержка 4-проводной схемы подключения

Обеспечивает высокую точность измерений за счет компенсации сопротивления проводов - особенно актуально при работе с термопреобразователями на больших расстояниях.

Простота настройки

Конфигурирование осуществляется через ПК с использованием собственного конфигуратора.

Возможности

НПТ-1К поддерживает настройку:

• Типа подключенного сенсора
• Схема подключаемого сенсора: 2, 3, 4 проводная
• Выбор выходного сигнала по току или напряжению
• Задание выходного сигнала при аварии
• Задание диапазона преобразования

Это обеспечивает гибкость при интеграции в различные системы автоматизации.

Нормированный и ненормированный сигнал. Сравнительная таблица

При использовании термопар с ненормированным выходом (в милливольтах) наблюдается высокий уровень влияния электромагнитных помех и значительные ограничения по длине линии связи — не более 20 метров. Это может приводить к искажениям измерений и сложностям при монтаже оборудования.

Применение нормирующего преобразователя, формирующего стандартный токовый сигнал 4…20 мА, значительно снижает чувствительность к помехам и позволяет увеличить длину линии связи до 1000 метров.

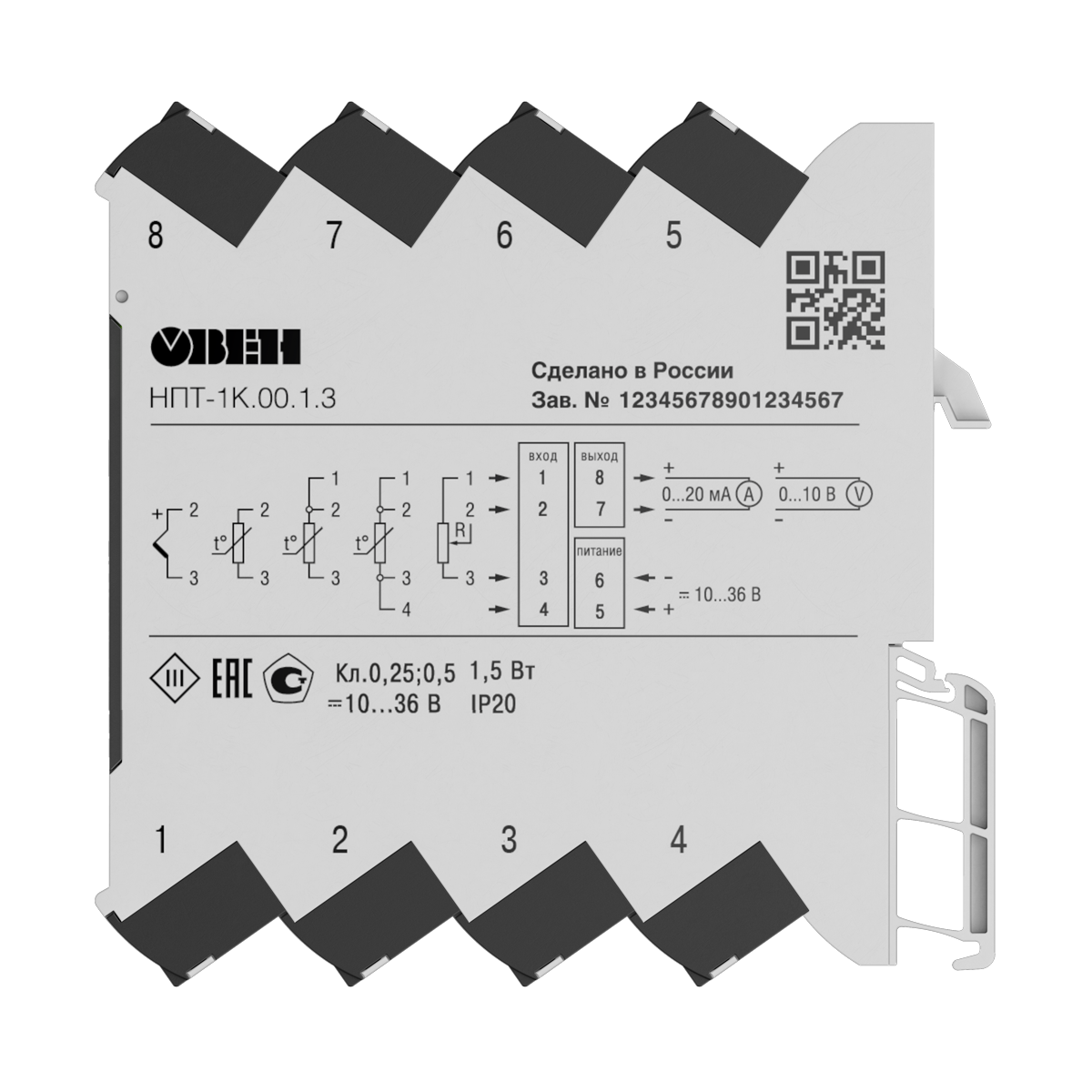

Схема подключения и функциональная схема

Габаритные и установочные размеры
