УКТ38 измеритель 8-канальный с аварийной сигнализацией
УКТ38 измеритель 8-канальный с аварийной сигнализацией
Количество:
E-mail: teplogazkip@mail.ru
уточняйте по телефону
уточняйте по телефону
Краткие характеристики:
Кол-во каналов:
8
Интерфейс:
RS-232
Тип регулирования:
Измеритель
Производитель:
Овен
Технические характеристики ОВЕН УКТ38
Основные преимущества и функции
- Одновременное измерение температуры или других физических параметров по 8 независимым каналам.
- Восемь входов для подключения датчиков:
- термопреобразователей сопротивления типа ТСМ и ТСП 50/100, Pt100;
- термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R);
- датчиков с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В. - Выходное реле для сигнализации типа «АВАРИЯ ОБЪЕКТА» для оповещения о выходе любой из контролируемых величин за указанные пределы.
- Выходное реле для сигнализации типа «АВАРИЯ ДАТЧИКА» для оповещения о обрыве или коротком замыкании датчика.
- Дополнительный индикатор для отображения уставки сигнализации текущего канала.
- Наличие интерфейса RS-232 для подключения к ПК или другому оборудованию.

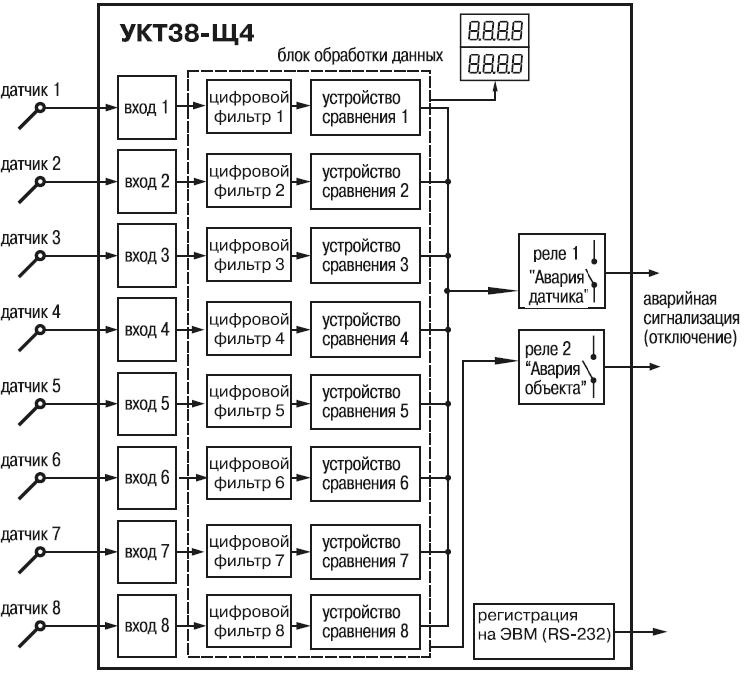

Функциональная схема ОВЕН УКТ38
|
Номинальное напряжение питания |
220 В 50 Гц |
|
Допустимое отклонение номинального напряжения |
-15…+10 % |
|
Количество входов для подключения датчиков |
8 |
|
Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчика) |
±0,5 % |
|
Продолжительность цикла опроса 8-ми датчиков: |
|
|
– УКТ38-Щ4.ТС |
3,6 с |
|
– УКТ38-Щ4.ТП (ТПП) |
2,2 с |
|
– УКТ38-Щ4.АТ (АН) |
2,1 с |
|
Количество выходных устройств |
2 |
|
Допустимый ток нагрузки, коммутируемый контактами э/м реле |
4 А при 220 В (cos φ > 0,4) |
|
Тип корпуса |
щитовой Щ4 |
|
Габаритные размеры |
96х96х145 мм |
|
Степень защиты корпуса |
IP54 со стороны передней панели |
|
Тип интерфейса связи с ЭВМ |
последовательный, RS-232 |
|
Подключение к ЭВМ |
через адаптер сети ОВЕН АС2 |
Характеристики измерительных датчиков
|
Код |
Тип датчика |
Тип входа |
Диапазон измерений |
Разрешающая способность |
|
00 |
ТСМ 100М W100=1,426 |
ТС |
-50...+200 °С |
0,1 °С |
|
01 |
TCM 50M W100=1,426 |
-50...+200 °С |
0,1 °С |
|
|
02 |
TCП 100П W100=1,385 (Pt100) |
-90...+750 °С |
0,1 °С |
|
|
03 |
ТСП 100П W100=1,391 |
-90...+750 °С |
0,1 °С |
|
|
07 |
ТСП 50П W100=1,385 |
-90...+750 °С |
0,1 °С |
|
|
08 |
ТСП 50П W100=1,391 |
-90...+750 °С |
0,1 °С |
|
|
09 |
TCM 50M W100=1,428 |
-50...+200 °С |
0,1 °С |
|
|
14 |
ТСМ 100М W100=1,428 |
-50...+200 °С |
0,1 °С |
|
|
15 |
ТСМ гр. 23 |
-50...+200 °С |
0,1 °С |
|
|
04 |
ТХК(L) |
ТП |
-50...+750 °С |
0,1 °С |
|
05 |
ТХА(K) |
-50...+1300 °С |
1 °С |
|
|
19 |
ТНН(N) |
-50...+1300 °С |
1 °С |
|
|
20 |
ТЖК(J) |
-50...+900 °С |
0,1 °С |
|
|
17 |
ТПП(S) |
ТПП |
0...+1700 °С |
1 °С |
|
18 |
ТПП(R) |
0...+1700 °С |
1 °С |
|
|
10 |
Ток 4…20 мА |
АТ |
0...100 % |
0,1 % |
|
11 |
Ток 0…20 мА |
0...100 % |
0,1 % |
|
|
12 |
Ток 0…5 мА |
0...100 % |
0,1 % |
|
|
13 |
Напряжение 0…1 В |
АН |
0...100 % |
0,1 % |
