ТРМ501 реле-регулятор с таймером одноканальный
ТРМ501 реле-регулятор с таймером одноканальный
Количество:
E-mail: teplogazkip@mail.ru
уточняйте по телефону
уточняйте по телефону
Краткие характеристики:
Кол-во каналов:
1
Интерфейс:
Отсутствует
Тип регулирования:
Позиционный
Производитель:
Овен
Технические характеристики ОВЕН ТРМ501
Основные преимущества и функции
- Универсальный вход для подключения широкого спектра датчиков (термосопротивления, термопары, датчики давления, расхода, влажности и т.д. с унифицированным выходным сигналом).
- Двухпозиционное регулирование с режимом работы "НАГРЕВАТЕЛЬ" или "ХОЛОДИЛЬНИК".
- Встроенный таймер для регулированию по времени в диапазоне 1....999 минут (ТРМ501), 1....999 секунд (ТРМ501-С) или 0,1...99,9 секунд (ТРМ501-Д)
- Дополнительный вход для дистанционного запуска/остановки процесса регулирования.
- Дополнительное выходное реле для сигнализации.
- Три режима работы регулятора и таймера.
- Трансформатор напряжения 220/12 вольт входит в комплект поставки.

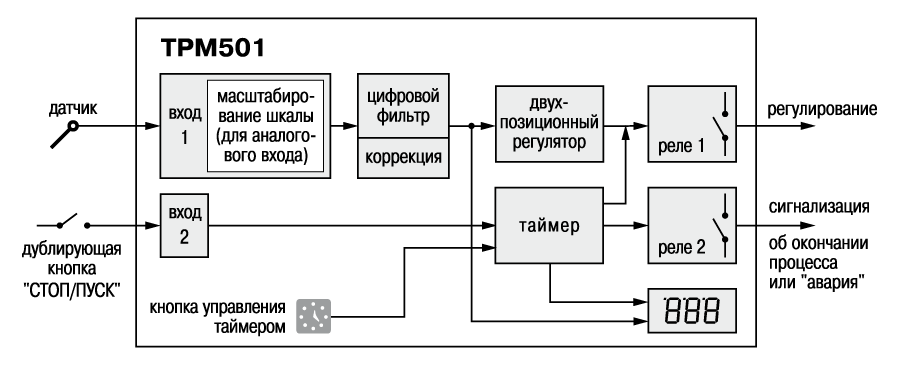

Функциональная схема
Схема подключения ТРМ501
Питание
|
Напряжение питания |
12 В (постоянного или переменного тока) |
|
Допустимое отклонение напряжения питания |
–10 ...+10 % |
|
Максимально допустимый ток источника питания |
250 мА |
Входы
|
Время опроса входных каналов, не более |
1 с |
|
Предел допустимой основной приведенной погрешности измерения входной величины (без учета погрешности датчика) |
±0,5 % |
|
Входное сопротивление прибора для унифицированного сигнала: |
|
|
– тока 0...5 мА, 0...20 мА, 4...20 мА; |
10 Ом ±0,5 % |
|
– напряжения 0...100 мВ, 0...50 мВ. |
не менее 100 кОм |
|
Напряжение низкого (активного) уровня на управляющем входе ("ПУСК/СТОП") |
0...0,8 В |
|
Напряжение высокого уровня на управляющем входе ("ПУСК/СТОП") |
2,4...30 В |
|
Выходное сопротивление устройства внешнего управления таймером |
не более 1 кОм |
Выходы
|
Количество встроенных выходных э/м реле |
2 |
|
Максимально допустимый ток, коммутируемый контактами э/м реле |
8 А при 220 В 50 Гц и cos f > 0,4 |
Таймер
|
Время работы таймера: |
|
|
ТРМ501 |
0...999 мин |
|
ТРМ501-C |
0...999 с |
|
ТРМ501-Д |
0...99,9 с |
|
Дискретность времени работы таймера: |
|
|
ТРМ501 |
1 мин |
|
ТРМ501-С |
1 с |
|
ТРМ501-Д |
0,1 с |
Корпус
|
Тип, габаритные размеры корпуса и степень его защиты со стороны передней панели |
щитовой Щ3, 76х34х70 мм, IP54 |
Характеристики измерительных датчиков
|
Код tin |
Тип датчика |
Диапазон измерений |
Разрешающая способность |
|
00 |
ТСМ 100М W100=1,426 |
–50...+200 °C |
1 °C |
|
01 |
TCM 50M W100=1,426 |
–50...+200 °C |
1 °C |
|
02 |
TCП 100П W100=1,385 (Pt100) |
–99...+650 °C |
1 °C |
|
03 |
ТСП 100П W100=1,391 |
–99...+650 °C |
1 °C |
|
04 |
ТХК(L) |
–99...+750 °C |
1 °C |
|
05 |
ТХА(K) |
–99...+999 °C |
1 °C |
|
06 |
Напряжение 0…50 мВ |
0...100 % |
0,1 % |
|
07 |
ТСП 50П W100=1,385 |
–99...+650 °C |
1 °C |
|
08 |
ТСП 50П W100=1,391 |
–99...+650 °C |
1 °C |
|
09 |
TCM 50M W100=1,428 |
–99...+200 °C |
1 °C |
|
10 |
Ток 4…20 мА |
0...100 % |
0,1 % |
|
11 |
Ток 0…20 мА |
0...100 % |
0,1 % |
|
12 |
Ток 0…5 мА |
0...100 % |
0,1 % |
|
13 |
Напряжение 0…100 мВ |
0...100 % |
0,1 % |
|
14 |
ТСМ 100М W100=1,428 |
–50...+200 °C |
1 °C |
|
15 |
ТСМ гр. 23 |
–50...+200 °C |
1 °C |
|
19 |
ТНН(N) |
–99...+999 °C |
1 °C |
|
20 |
ТЖК(J) |
–99...+900 °C |
1 °C |
