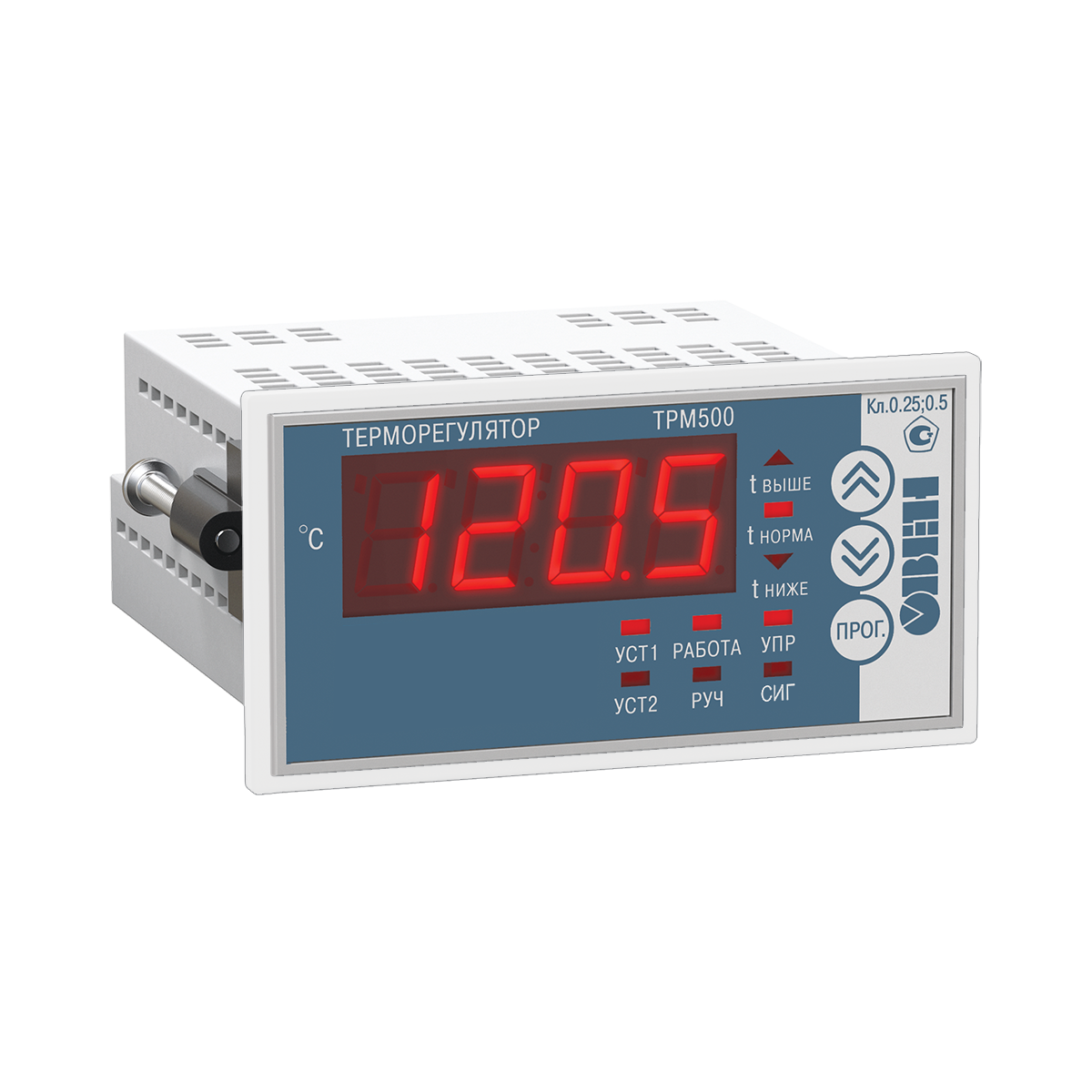

ТРМ500 экономичный терморегулятор одноканальный

Цена от: 4920.00 р.

Есть в наличии

Сравнить

В избранное

Количество:

Выбрать модификацию

Заказать звонок

E-mail: owen-pribor@mail.ru

local_shipping

уточняйте по телефону

ТРМ500 используются для контролирования процесса нагрева. Из особенностей - это выход под твердотельное реле, аварийный выход, дискретный вход для переключения режимов работы во всех модификациях и реле на 30 А с дополнительным дисплеем в модификации "30А".

Краткие характеристики:

Кол-во каналов:
1

Интерфейс:
Отсутствует

Тип регулирования:
ПИД

Производитель:
Овен

Технические характеристики ОВЕН ТРМ500

Основные преимущества и функции

Два режима работы on/off- или ПИД регулятор.
Индикация нахождения температуры в заданном диапазоне.
Программируемый дискретный вход для:
- смена уставки с одного предустановленного значения на другое;
- перевод работы прибора в ручной режим управления;
- переключение режимов СТОП/ПУСК.
Подключение термосопротивлений по 2-, 3- или 4-проводной схеме.
Три выходных устройства:
- Выход 1: реле для управления или сигнализации. Управление нагрузкой до 5 А или 30 А;
- Выход 2: выход для управления твердотельными реле (0…5 В);
- Выход 3: выход для сигнализации (до 5 А).
Один или два индикатора (в зависимости от модификации).
Высота цифр основного индикатора 20мм.

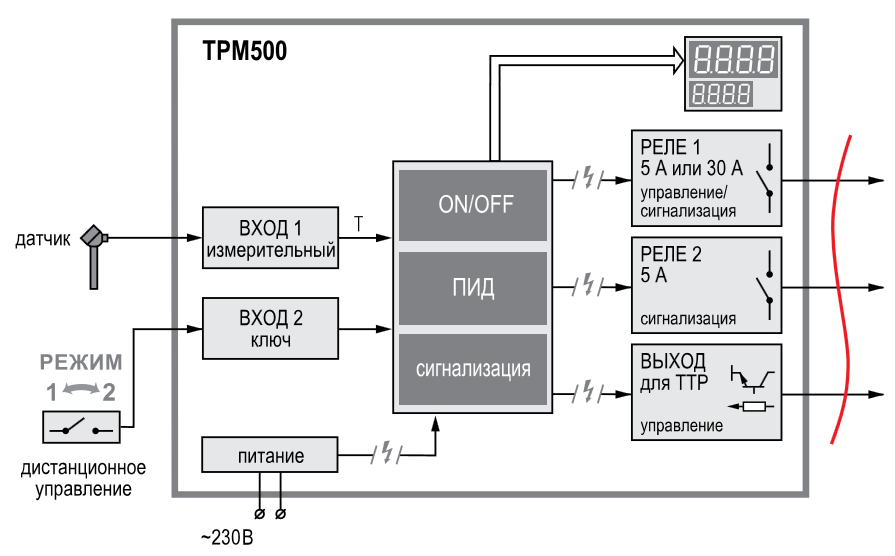

Функциональная схема

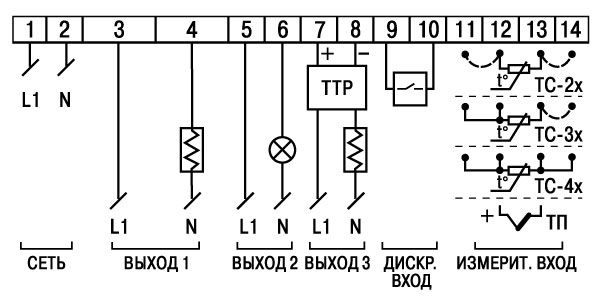

Схема подключения ТРМ500

ТРМ500 схема подключения

Характеристика	Значение
Напряжение питания	96…264 В переменного
Потребляемая мощность	Не более 5 Вт
Поддержка типов датчиков
ТС	50\100\500\1000 (М, Сu, П, Pt), 53М
ТП	L, J, N, K, T, S, R, B, A-1, A-2, A-3
Основная приведенная погрешность
ТС	0.25%
ТП	0.5%
Время опроса входа
ТС	0.3 сек (3-х проводная схема подключения)
ТС	0.2 сек (2-х и 4-х проводная схема подключения)
ТП	0.2 сек
Схема подключения ТС	2-х, 3-х или 4-х проводная
Компенсация холодных концов ТП	встроенная
Сопротивление линий связи «прибор-датчик»
для ТС	Не более 15 Ом
для ТП	Не более 100 Ом
Сопротивление внешнего ключа
В замкнутом состоянии	Не более 70 Ом
В разомкнутом состоянии	Не менее 1000 Ом
Типы ВУ
Выход 1	Реле электромеханическое 5 А (стандарт) \ 30 А (опция)
Выход 2	Логический выход под управление ТТР
Выход 3	Реле электромеханическое 3 А
Логические уровни выхода 3 (для ТТР)
низкий уровень (ТТР закрыто)	0 В
высокий уровень (ТТР открыто)	4…5.5 В
Допустимый ток на выходе 3 (для ТТР)	25…40 мА
Габариты корпуса, тип	96х48х100мм, Щ2
Условия эксплуатации
температура окружающего воздуха	-20…+50 °С
влажность	30…80% при температуре +35 °С
Гарантийный срок обслуживания	5 лет

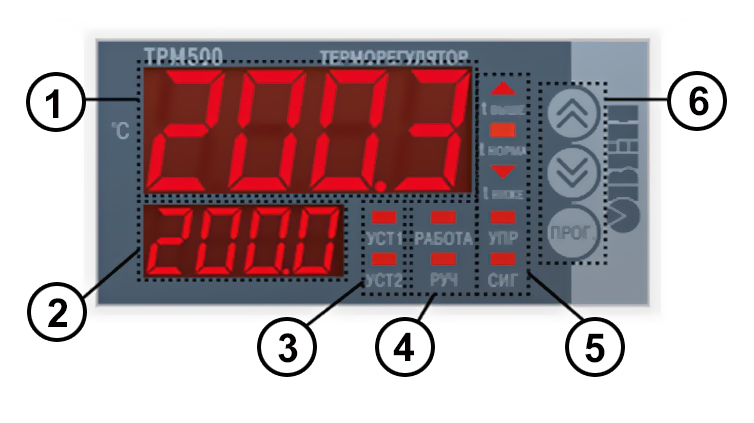

Элементы индикации терморегулятора ТРМ500

Элементы индикации ТРМ500

1	ЦИ1 – Измеренное значение или Уставка в режиме РАБОТА; мощность в режиме ручного управления4 название группы параметров, значение параметра в режиме настройки. ---- - Ошибка измерения (обрыв или КЗ датчика, выход за диапазон измерения, неисправность схемы компенсации).
2	ЦИ2 (опция) – Уставка в режиме РАБОТА; измеренное значение или мощность в режиме ручного управления; название, значение параметра в режиме настройки
3	УСТ1 – светится при работе по уставке 1, сумме уставок; - мигает при редактировании уставки 1 УСТ2 – светится при работе по уставке 2, сумме уставок; - мигает при редактировании уставки 2. Примечание – при работе по сумме уставок – УСТ1 и УСТ2 светятся одновременно
4	РАБОТА – светится в режиме автоматического регулирования; - мигает при выполнении автоматической настройки ПИД-регулятора РУЧ – светится в режиме ручного управления
5	t выше – светится при Tизм > Верхнего порога сигнализации t норм – светится при Tизм находится между верхним и нажним порогом сигнализации t ниже – светится при Tизм < Нижнего порога сигнализации УПР – светится при включенном ВУ1 или ВУ3 СИГ – светится при ошибке на измерительном входе и/или выходе за порог сигнализации
6	ВВЕРХ – Кратковременное нажатие – увеличение значения параметра в режиме настройки. Длительное нажатие – переход в конец списка группы параметров (oUt) в режиме настройки. ВНИЗ – уменьшение значения параметра в режиме настройки
