ТРМ148 универсальный ПИД-регулятор 8-канальный
ТРМ148 универсальный ПИД-регулятор 8-канальный
Количество:
E-mail: teplogazkip@mail.ru
уточняйте по телефону
уточняйте по телефону
Краткие характеристики:
Кол-во каналов:
8
Интерфейс:
RS-485
Тип регулирования:
ПИД
Производитель:
Овен
Технические характеристики ОВЕН ТРМ148
Основные преимущества и функции восьми канального ПИД-регулятора ОВЕН ТРМ148
- Набор заводских конфигураций для наиболее распространенных технологических процессов.
- Различные типы выходных элементов для управления исполнительными механизмами.
- Универсальные входы для подключения широкого спектра датчиков (термосопротивления, термопары, датчики давления, расхода, влажности и т.д. с унифицированным выходным сигналом).
- Вычисление дополнительных функций от измеренных величин.
- Программа « Конфигуратор ТРМ148 » для настройки прибора под Вашу задачу.
- Автонастройка ПИД-регулятора.
- Встроенный интерфейс RS-485 протокол ОВЕН.
- Возможность ручного управления.
- В приборе предусмотрен программный цифровой фильтр и возможность корректировки входного сигнала, а так же масштабирование шкалы для аналогового входа.

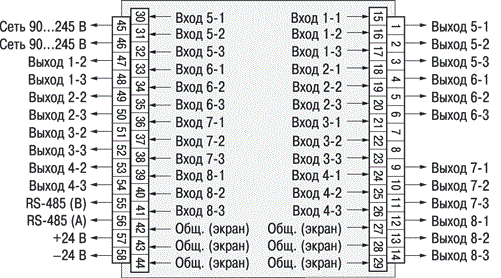

Схема подключения ТРМ148
|
Напряжение питания |
90...245 В перем. тока |
|
Частота напряжения питания |
47...63 Гц |
|
Потребляемая мощность |
не более 12 ВА |
|
Количество входов для подключения датчиков |
8 |
|
Время опроса одного входа |
не более 0,5 с |
|
Количество каналов регулирования |
8 |
|
Количество выходных элементов |
8 |
|
Интерфейс связи с компьютером |
RS-485 (протокол ОВЕН) |
|
Напряжение встроенного источника питания активных датчиков |
24 ± 3 В |
|
Максимальный ток встроенного источника питания |
180 мА |
|
Тип и габаритные размеры корпуса |
Щ4, 96х96х140 мм; Щ7, 144х169х50,5 мм |
|
Степень защиты корпуса |
IP54 со cтороны передней панели |
Характеристики измерительных датчиков
|
Тип датчика |
Диапазон измерений |
Разрешающая способность |
Предел основной приведенной погрешности |
|---|---|---|---|
|
ТСМ 50М/100М (W100=1,426) |
–50…+200 °С |
0,1 °С |
0,25 % |
|
ТСМ 50М/100М (W100=1,428) |
–190…+200 °С |
0,1 °С |
|
|
ТСП 50П/100П (W100=1,391) |
–200…+750 °С |
0,1 °С |
|
|
ТСП 50П/100П (W100= 1,385), Pt100 |
–200…+750 °С |
0,1 °С |
|
|
ТСП 500П/1000П (W100=1,391) |
–200…+750 °С |
0,1 °С |
|
|
ТСП 500П/1000П (W100=1,385), Pt1000 |
–200…+750 °С |
0,1 °С |
|
|
ТСП 100Н/1000Н (W100=1,617) |
–60…+180 °С |
0,1 °С |
|
|
ТСМ гр. 23 |
–50…+200 °С |
0,1 °С |
|
|
ТХК (L) |
–200…+800 °С |
0,1 °С |
0,5 % |
|
ТХА (К) |
–200…+1300 °С |
1 °С |
|
|
ТЖК (J) |
–200…+1200 °С |
1 °С |
|
|
ТНН (N) |
–200…+1300 °С |
1 °С |
|
|
ТПП (S), ТПП (R) |
0…+1750 °С |
1 °С |
|
|
ТПР (B) |
+200…+1800 °С |
1 °С |
|
|
ТВР (А-1) |
0…+2500 °С |
1 °С |
|
|
ТВР (А-2) |
0…+1800 °С |
1 °С |
|
|
ТВР (А-3) |
0…+1600 °С |
1 °С |
|
|
ТМК (Т) |
–200…+400 °С |
0,1 °С |
|
|
Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА |
0…100 % |
0,1 % |
0,25 % |
|
Сигнал напряжения –50…+50 мВ, 0…1 В |
0…100 % |
0,1 % |
0,25 % |
|
Датчик положения задвижки: |
|
|
|
|
– резистивный 0,9 кОм; 2,0 кОм |
0…100 % |
1 % |
0,25 % |
|
– токовый 0…5 мА, 0…20 мА, 4…20 мА |
0…100 % |
0,1 % |
0,25 % |
Характеристики выходных элементов
|
Обозн. |
Тип выходного элемента (ВЭ) |
Электрические характеристики |
|---|---|---|
|
Р |
электромагнитное реле |
4 при 220 В 50 Гц, cos f > 0,4 |
|
К |
транзисторная оптопара структуры n–p–n типа |
400 мА при 60 В |
|
С |
симисторная оптопара |
50 мА при 300 В (пост. откр. симистор) |
|
И |
цифроаналоговый преобразователь «параметр–ток 4…20 мА» |
Сопротивление нагрузки 0…900 Ом |
|
У |
цифроаналоговый преобразователь «параметр–напряжение 0…10 В» |
Сопротивление нагрузки более 2 кОм |
|
Т |
выход для управления |
выходное напряжение 4...6 В |
Условия эксплуатации
|
Температура окружающего воздуха |
+1…+50 °С |
|
Атмосферное давление |
86...106,7 кПа |
|
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) |
не более 80 % |
