ТРМ138В измеритель-регулятор 8-канальный со встроенным барьером искрозащиты
ТРМ138В измеритель-регулятор 8-канальный со встроенным барьером искрозащиты
Количество:
E-mail: teplogazkip@mail.ru
уточняйте по телефону
уточняйте по телефону
Краткие характеристики:
Кол-во каналов:
8
Интерфейс:
RS-485
Тип регулирования:
Позиционный
Производитель:
Овен
Технические характеристики ОВЕН ТРМ138В
Основные преимущества и функции
- 8 каналов измерения и регулирования различных физических параметров.
- Встроенный барьер искрозащиты маркировка [Exia]IIC для линий связи прибора с датчиками.
- Возможность конфигурирования входов и выходов для управления по среднему значению от 2 до 8 измеренных величин, разностей измеренных величин, скорости изменения измеряемой величины.
- Универсальные входы для подключения широкого спектра датчиков (термосопротивления, термопары, датчики давления, расхода, влажности и т.д. с унифицированным выходным сигналом).
- Двухпозиционное регулирование или аналоговое П-регулирование для каналов с выходом 4...20 мА или 0...10 В.
- Встроенный интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU).
- Возможность ручного управления выходными устройствам.
- В приборе предусмотрен программный цифровой фильтр и возможность корректировки входного сигнала, а так же масштабирование шкалы для аналогового входа.

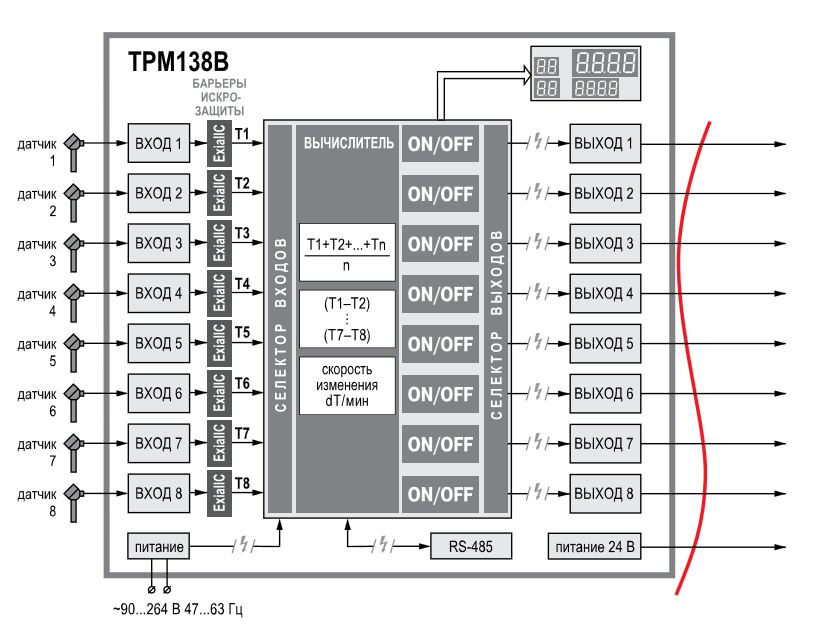

Функциональная схема

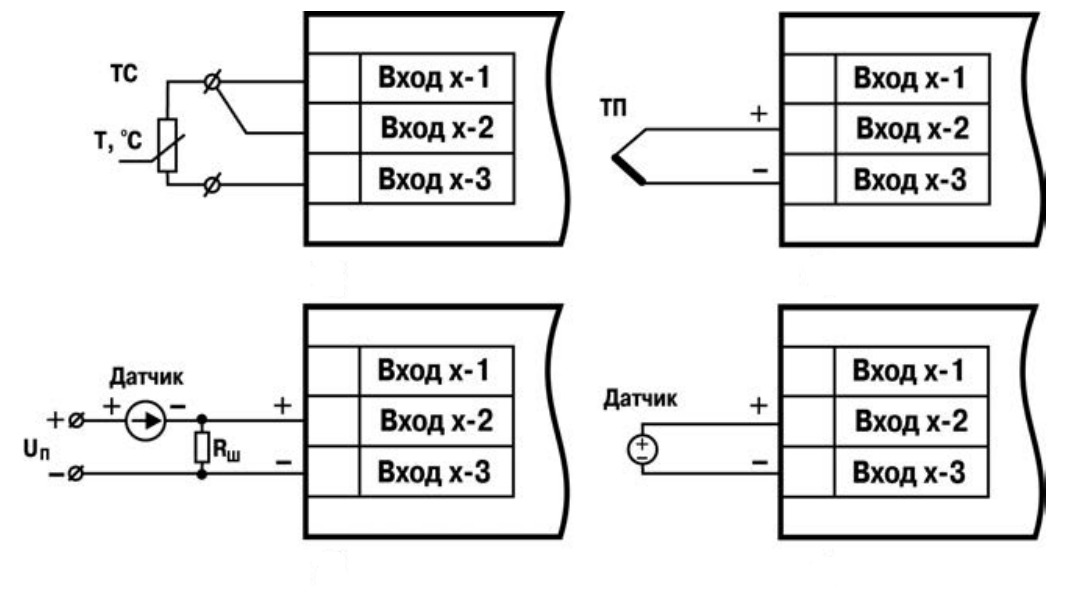

Схема подключения измерительных датчиков ТРМ138В
|
Напряжение питания |
90…245 В частотой 47...63 Гц |
|
Количество универсальных входов |
8 |
|
Входное сопротивление при подключении источника сигнала: |
|
|
– тока |
100 Ом ± 0,1 % (при подключении внешнего резистора) |
|
– напряжения |
не менее 100 кОм |
|
Предел допустимой основной погрешности измерения входного параметра |
|
|
– при использовании термопары |
±0,5 % |
|
– при использовании других первичных преобразователей |
±0,25 % |
|
Время опроса одного входа |
не более 1 с |
|
Напряжение питания активных датчиков |
20...28 В постоянного тока |
|
Максимально допустимый ток |
150 мА |
|
Количество выходных устройств |
8 |
|
Протокол передачи данных |
ОВЕН, Modbus RTU, Modbus ASCII |
|
Тип интерфейса связи с ПК |
RS-485 |
|
Скорость передачи данных |
2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с |
|
Тип кабеля |
экранированная витая пара |
|
Тип и габаритные размеры корпуса |
щитовой Щ4, 96х96х145 мм |
|
Степень защиты корпуса |
IP54 со стороны передней панели |
|
Вид взрывозащиты для линий связи |
«искробезопасная электрическая цепь» уровня «ia» |
Характеристики выходных устройств
|
Обозн. |
Тип выходного устройства |
Электрические характеристики |
|---|---|---|
|
Р |
электромагнитное реле |
4 А при 230 В |
|
К |
транзисторная оптопара структуры n–p–n типа |
400 мА при 60 В |
|
С |
симисторная оптопара |
50 мА при 300 В(пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс) |
|
И |
цифроаналоговый преобразователь «параметр–ток 4…20 мА» |
сопротивление нагрузки 0…800 Ом |
Характеристики измерительных датчиков
|
Тип датчика |
Диапазон измерений |
Разрешающая способность |
|---|---|---|
|
ТСМ 50М W100 = 1.426 |
–50…+200 °С |
0,1 °С |
|
ТСМ 50М W100 = 1.428 |
–190…+200 °С |
0,1 °С |
|
ТСМ 100М W100 = 1.426 |
–50…+200 °С |
0,1 °С |
|
ТСМ 100М W100 = 1.428 |
–190…+200 °С |
0,1 °С |
|
ТСП 50П W100 = 1.385 |
–200…+750 °С |
0,1 °С |
|
ТСП 50П W100 = 1.391 |
–200…+750 °С |
0,1 °С |
|
ТСП 100П W100 = 1.385 (Pt 100) |
–200…+750 °С |
0,1 °С |
|
ТСП 100П W100 = 1.391 |
–200…+750 °С |
0,1 °С |
|
ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) |
–50…+200 °С |
0,1 °С |
|
термопара ТХК (L) |
–50…+750 °С |
0,1 °С |
|
термопара ТЖК (J) |
–50…+900 °С |
0,1 °С |
|
термопара ТНН (N) |
–50…+1300 °С |
1 °С |
|
термопара ТХА (K) |
–50…+1300 °С |
1 °С |
|
термопара ТПП (S) |
0…+1750 °C |
1 °С |
|
термопара ТПП (R) |
0…+1750 °C |
1 °С |
|
термопара ТВР (А-1) |
0…+2500 °С |
1 °С |
|
ток 0…5 мА |
0…100 % |
0,1 °С |
|
ток 0…20 мA |
0…100 % |
0,1 °С |
|
ток 4…20 мА |
0…100 % |
0,1 °С |
|
напряжение 0…50 мВ |
0…100 % |
0,1 °С |
|
напряжение 0…1 В |
0…100 % |
0,1 °С |
Параметры искробезопасных цепей
|
Параметр |
Входы 1...8 |
Выходы 1...4 |
|---|---|---|
|
Напряжение холостого хода U0 |
5,9 В |
28,4 В |
|
Ток короткого замыкания I0 |
500 мА |
100 мА |
|
Максимальная суммарная емкость С0 |
0,2 мкФ |
0,04 мкФ |
|
Максимальная суммарная индуктивность L0 |
1 мГн |
1 мГн |
Условия эксплуатации
|
Температура окружающего воздуха |
+1...+50 °С |
|
Атмосферное давление |
86...106,7 кПа |
|
Отн. влажность воздуха (при +25 °С и ниже б/конд. влаги) |
не более 80 % |
