ТРМ136 измеритель-регулятор 6-канальный

Цена от: 16800.00 р.

Наличие уточняйте

Сравнить

В избранное

Количество:

Выбрать модификацию

Заказать звонок

E-mail: teplogazkip@mail.ru

local_shipping

уточняйте по телефону

Универсальный измеритель-регулятор с возможность подключения сразу 6 датчиков и исполнительных механизмов. За счет широкого спектра датчиков может использоваться в металлообрабатывающей, пищевой, химической, деревообрабатывающей и других областях промышленности.

Краткие характеристики:

Кол-во каналов:
6

Интерфейс:
RS-485

Тип регулирования:
Позиционный

Производитель:
Овен

Технические характеристики ОВЕН ТРМ136

Основные преимущества и функции

6 каналов измерения и регулирования различных физических параметров.
Возможность конфигурирования входов и выходов для управления по среднему значению от 2 до 6 измеренных величин, разностей измеренных величин, скорости изменения измеряемой величины.
Универсальные входы для подключения широкого спектра датчиков (термосопротивления, термопары, датчики давления, расхода, влажности и т.д. с унифицированным выходным сигналом).
Двухпозиционное регулирование или аналоговое П-регулирование для каналов с выходом 4...20 мА или 0...10 В.
Встроенный интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU).
Возможность ручного управления выходными устройствам.
В приборе предусмотрен программный цифровой фильтр и возможность корректировки входного сигнала, а так же масштабирование шкалы для аналогового входа.

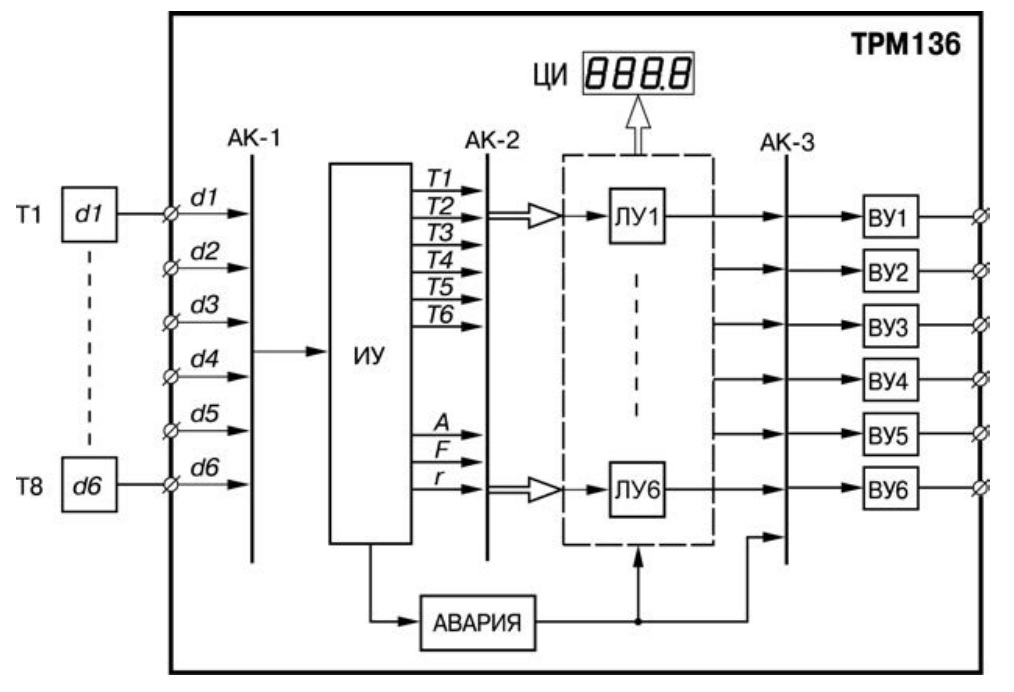

Функциональная схема

ТРМ136 функциональная схема

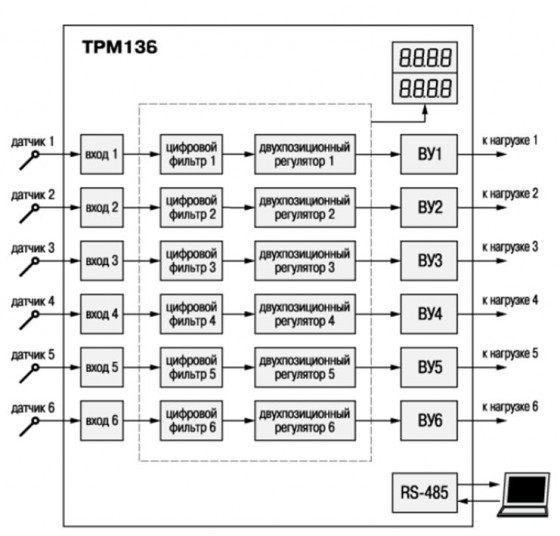

Схема подключения ТРМ136

ТРМ136 схема подключения

Наименование	Значение
Диапазон напряжений питания	от 90 до 264 В переменного (от 47 до 63 Гц) тока
Потребляемая мощность, ВА, не более	18
Количество измерительных входов в приборе	6
Время опроса одного канала, с, не более	0,6
Напряжение встроенного источника питания	(24±3) В постоянного тока (максимум 150 мА)
Интерфейс связи с компьютером	RS-485
Скорость передачи данных по протоколу, кбит/с: ОВЕН, Modbus-RTU, Modbus-ASCII	2,4; 4,8; 9,6; 14,4; 19,2; 28,8; 38,4; 57,6; 115,2
Габаритные размеры корпуса Щ7, мм	144 ´ 169 ´ 50,5
Масса прибора, кг, не более	1,0

Выходные устройства:

Наименование ВУ (обозначение типа)	Технические характеристики	Значение
Реле электромагнитное (Р)	Максимальный ток нагрузки	4 А
	Максимальное напряжение нагрузки переменного тока, не менее	250 В 50 Гц и cos j >0,4
	Максимальное напряжение нагрузки постоянного тока, не менее	30 В
Оптопара транзисторная n-p-n-типа (К)	Максимальный ток нагрузки, не менее	400 мА
Оптопара транзисторная n-p-n-типа (К)	Максимальное напряжение, не менее	60 В постоянного тока
Оптопара симисторная (С)	В режиме управления внешним симистором:
	ток (при длительности импульса не более 2 мс и частоте (50 ±1) Гц), не менее	400 мА
	действующее напряжение, не менее	250 В, 50 Гц
	В режиме коммутации нагрузки:
	ток нагрузки, не менее	40 мА
	действующее напряжение, не менее	250 В, 50 Гц
Выход для управления внешним твердотельным реле (Т)	Выходное напряжение холостого хода	(6 ±0,5) В постоянного тока
	Выходное напряжение на нагрузке 250 Ом, не менее	от 3,3 до 4,9 В постоянного тока
	Ток короткого замыкания	от 50 до 72 мА
ЦАП «параметр-ток» (И)	Выходной сигнал постоянного тока	от 4 до 20 мА
	Сопротивление нагрузки	от 0 до 1300 Ом
	Номинальное сопротивление нагрузки	700 Ом
	Напряжение питания ЦАП	от 10 до 36 В
	Номинальное напряжение питания ЦАП	(24,0 ±3,0)В
ЦАП «параметр-напряжение» (У)	Выходной сигнал постоянного напряжения	от 0 до 10 В
	Сопротивление нагрузки, не менее	5 кОм
	Напряжение питания ЦАП	от 15 до 36 В
	Номинальное напряжение питания ЦАП	(24,0 ±3,0) В

Входные первичные преобразователи:

Условное обозначение НХС преобразователя или сигнала	Диапазон измерений	Значение единицы младшего разряда*	Пределы допускаемой основной приведенной погрешности, %
Термометры сопротивления по ГОСТ 6651-2009 или термопреобразователи сопротивления по ГОСТ Р 6651*
Cu 50 (a =0,00426 °С^-1)	от –50 до 200 °С	0,1 °С	±0,25
50 М (a =0,00428 °С^-1)	от –190 до 200 °С	0,1 °С
Pt 50 (a =0,00385 °С^-1)	от –200 до 750 °С	0,1 °С
50 П (a =0,00391 °С^-1)	от –200 до 750 °С	0,1 °С
Cu 100 (a =0,00426 °С^-1)	от –50 до 200 °С	0,1 °С
100 М(a =0,00428 °С^-1)	от –190 до 200 °С	0,1 °С
Pt 100 (a =0,00385 °С^-1)	от –200 до 750 °С	0,1 °С
100 П (a =0,00391 °С^-1)	от –200 до 750 °С	0,1 °С
Термоэлектрические преобразователи по ГОСТ Р 8.585
TХК (L)	от –200 до 800 °С	0,1 °С	±0,5 ±0,25**
TЖК (J)	от –200 до 1200 °С	1 °С
TНН (N)	от –200 до 1300 °С	1 °С
TХА (К)	от –200 до 1300 °С	1 °С
TПП (S)	от 0 до 1750 °С	1 °С
TПП (R)	от 0 до 1750 °С	1 °С
TВР (А-1)	от 0 до 2500 °С	1 °С
Унифицированные сигналы постоянного напряжения и тока по ГОСТ 26.011
Ток от 0 до 5 мА	от 0 до 100 %	0,1 %	±0,25
Ток от 0 до 20 мА	от 0 до 100 %	0,1 %
Ток от 4 до 20 мА	от 0 до 100 %	0,1 %
Напряжение от 0 до1 В	от 0 до 100 %	0,1 %
Сигнал постоянного напряжения
от –50,0 до 50 мВ	от 0 до100 %	0,1 %	±0,25
) Приборы, работающие с термопреобразователями сопротивления с НСХ по ГОСТ 6651, предназначены для поставки на экспорт. *) с отключенной схемой КХС
