ТРМ10 ПИД-регулятор одноканальный
ТРМ10 ПИД-регулятор одноканальный
Количество:
E-mail: teplogazkip@mail.ru
уточняйте по телефону
уточняйте по телефону
Краткие характеристики:
Кол-во каналов:
1
Интерфейс:
Отсутствует
Тип регулирования:
ПИД
Производитель:
Овен
Технические характеристики ОВЕН ТРМ10
Основные преимущества и функции
- Универсальный вход для подключения широкого спектра датчиков (термосопротивления, термопары, датчики давления, расхода, влажности и т.д. с унифицированным выходным сигналом).
- ШИМ (широтно-импульсная модуляция) или аналоговое управление нагрузкой по ПИД закону.
- Дополнительный выход для формирования сигнализации об аварии или двухпозиционного регулирования.
- В приборе предусмотрен программный цифровой фильтр и возможность корректировки входного сигнала, а так же масштабирование шкалы для аналогового входа.
- Регулятор имеет функцию вычисления квадратного корня из измеряемой величины.
- Модификация с типом выхода С3 может управлять трехфазной нагрузкой.
- Широкий диапазон напряжения питания, как переменного напряжения 90…264В (номинал 220В), так и постоянного напряжения 20…375В (номинал 24В)
- Присутствует встроенный блок питания 24 вольт, для питания активных датчиков, выходных аналоговых устройств, промежуточных или твердотельных реле и т.д.
- Межпроверочный интервал составляет 3 года.
- Расширенный гарантийный срок эксплуатации до 5 лет.

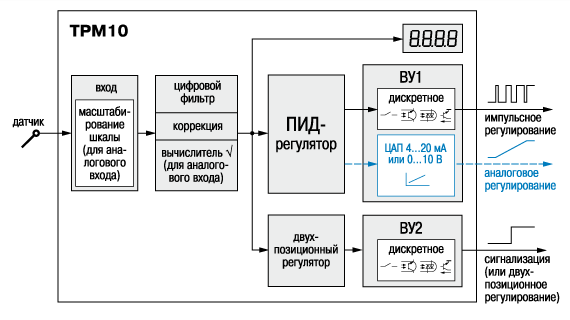

Функциональная схема

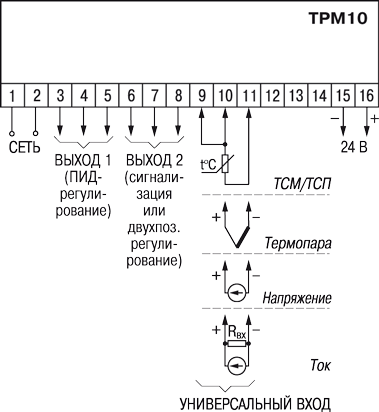

Cхема подключения ТРМ10
Питание
| Напряжение питания переменного тока | 90…245 В |
| Частота напряжения питания | 47...63 Гц |
| Потребляемая мощность |
не более 7 ВА |
|
Напряжение питания постоянного тока |
20…375 В |
| Напряжение встроенного источника питания | 24 ± 2,4 В |
| Максимально допустимый ток источника питания |
50 мА |
Универсальные входы
| Количество универсальных входов | 1 |
|
Типы входных датчиков и сигналов |
см. таблицу «Характеристики измерительных датчиков» |
| Время опроса входа: | |
| – для термопреобразователей сопротивления | не более 0,8 с |
| – для других датчиков | не более 0,4 с |
|
– для прибора в корпусе Щ11 и унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) |
не более 0,1 с |
| Предел основной приведенной погрешности измерения: | |
|
– для термоэлектрических преобразователей |
±0,5 % |
|
– для других датчиков |
±0,25 % |
Выходные устройства
|
Количество выходных устройств |
2 |
|
Типы выходных устройств: |
|
|
– ПИД-регулятора (ВУ1) |
Р, К, С, С3, Т, И, У |
|
– двухпозиционного регулятора (ВУ2) |
Р, К, С, Т |
Характеристики выходных устройств
|
Обозначение |
Тип выходного устройства (ВУ) |
Электрические характеристики |
|---|---|---|
|
Р |
электромагнитное реле |
ВУ1 (ПИД-регулирование) – 4 А |
|
К |
транзисторная оптопара n–p–n типа |
400 мА при 60 В пост. тока |
|
С |
симисторная оптопара |
50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс) |
|
С3 |
три симисторные оптопары для управления трехфазной нагрузкой |
50 мА на каждую оптопару при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс) |
|
И |
цифроаналоговый преобразователь «параметр–ток 4…20 мА» |
нагрузка 100…800 Ом, |
|
У |
цифроаналоговый преобразователь «параметр–напряжение 0…10 В» |
нагрузка не менее 2 кОм, |
|
Т |
выход для управления твердотельным реле |
выходное напряжение 4...6 В, |
Корпус
|
Габаритные размеры (мм) и степень защиты корпуса |
|
|
Щитовой Щ1 |
96х96х65, IP54* |
| Щитовой Щ2 | 96х48х100, IP54* |
| Щитовой Щ11 |
96х96х49, IP54* |
|
Настенный Н |
130х105х65, IP44 |
| На DIN рейку |
90х72х58, IP20 |
| * со стороны передней панели | |
Условия эксплуатации
|
Температура окружающего воздуха |
–20...+50 °С |
|
Атмосферное давление |
84...106,7 кПа |
|
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) |
30...80 % |
Характеристики измерительных датчиков
|
Код b1-0 |
Тип датчика |
Диапазон измерений |
Разрешающая способность* |
|---|---|---|---|
|
01 |
ТСМ (Cu50) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
09 |
ТСМ (50М) W100=1.428 |
–200…+200 °С |
0,1 °С |
|
07 |
ТСП (Pt50) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
08 |
ТСП (50П) W100=1.391 |
–240…+1100 °С |
0,1 °С |
|
00 |
ТСМ (Cu100) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
14 |
ТСМ (100М) W100=1.428 |
–200…+200 °С |
0,1 °С |
|
02 |
ТСП (Pt100) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
03 |
ТСП (100П) W100=1.391 |
–240…+1100 °С |
0,1 °С |
|
29 |
ТСН (100Н) W100=1.617 |
–60…+180 °С |
0,1 °С |
|
30 |
ТСМ (Cu500) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
31 |
ТСМ (500М) W100=1.428 |
–200…+200 °С |
0,1 °С |
|
32 |
ТСП (Pt500) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
33 |
ТСП (500П) W100=1.391 |
–250…+1100 °С |
0,1 °С |
|
34 |
ТСН (500Н) W100=1.617 |
–60…+180 °С |
0,1 °С |
|
35 |
ТСМ (Cu1000) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
36 |
ТСМ (1000М) W100=1.428 |
–200…+200 °С |
0,1 °С |
|
37 |
ТСП (Pt1000) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
38 |
ТСП (1000П) W100=1.391 |
–250…+1100 °С |
0,1 °С |
|
39 |
ТСН (1000Н) W100=1.617 |
–60…+180 °С |
0,1 °С |
|
15 |
ТСМ (53М) W100=1.426 (гр. 23) |
–50…+200 °С |
0,1 °С |
|
04 |
термопара ТХК (L) |
–200…+800 °С |
0,1 °С |
|
20 |
термопара ТЖК (J) |
–200…+1200 °С |
0,1 °С |
|
19 |
термопара ТНН (N) |
–200…+1300 °С |
0,1 °С |
|
05 |
термопара ТХА (K) |
–200…+1360 °С |
0,1 °С |
|
17 |
термопара ТПП (S) |
–50…+1750 °C |
0,1 °С |
|
18 |
термопара ТПП (R) |
–50…+1750 °C |
0,1 °С |
|
16 |
термопара ТПР (В) |
+200…+1800 °C |
0,1 °С |
|
21 |
термопара ТВР (А-1) |
0…+2500 °С |
0,1 °С |
|
22 |
термопара ТВР (А-2) |
0…+1800 °C |
0,1 °С |
|
23 |
термопара ТВР (А-3) |
0…+1800 °C |
0,1 °С |
|
24 |
термопара ТМК (Т) |
–200…+400 °C |
0,1 °С |
|
12 |
ток 0…5 мА |
0…100 % |
0,1 % |
|
11 |
ток 0…20 мA |
0…100 % |
0,1 % |
|
10 |
ток 4…20 мА |
0…100 % |
0,1 % |
|
06 |
напряжение –50…+50 мВ |
0…100 % |
0,1 % |
|
13 |
напряжение 0…1 В |
0…100 % |
0,1 % |
|
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С |
|||
