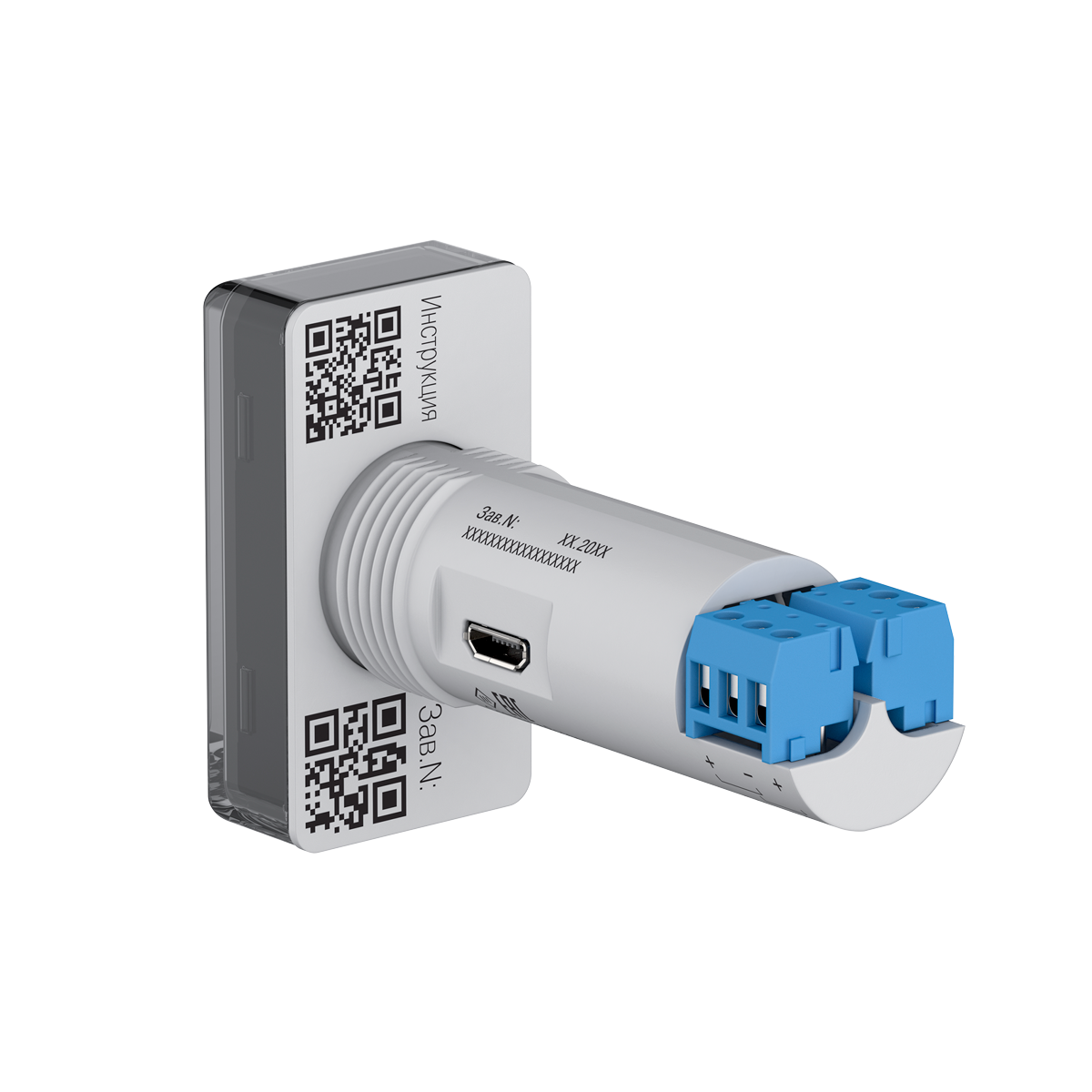

Компактные измерители ИТП предназначены для контроля и отображения на цифровом и диаграммном индикаторах унифицированных сигналов тока и напряжения, поддерживают работу со стандартными датчиками температуры без применения нормирующих преобразователей.

Краткие характеристики:

Производитель:
Овен

Технические характеристики компактного измерителя ИТП

Компактные измерители ИТП предназначены для контроля и отображения на цифровом и диаграммном индикаторах унифицированных сигналов тока и напряжения, поддерживают работу со стандартными датчиками температуры без применения нормирующих преобразователей. Приборы ИТП-14, ИТП-15 и ИТП-16 оснащены функцией сигнализации и выполнены в компактных, удобных для монтажа корпусах.

Измеряемые сигналы ИТП-11
  • Ток: 4…20 мА с питанием от сигнала
Измеряемые сигналы для ИТП-14
  • Ток: 0…20 мА, 0…5 мА, 4…20 мА.
  • Напряжения: 0…10 В, 2…10 В.

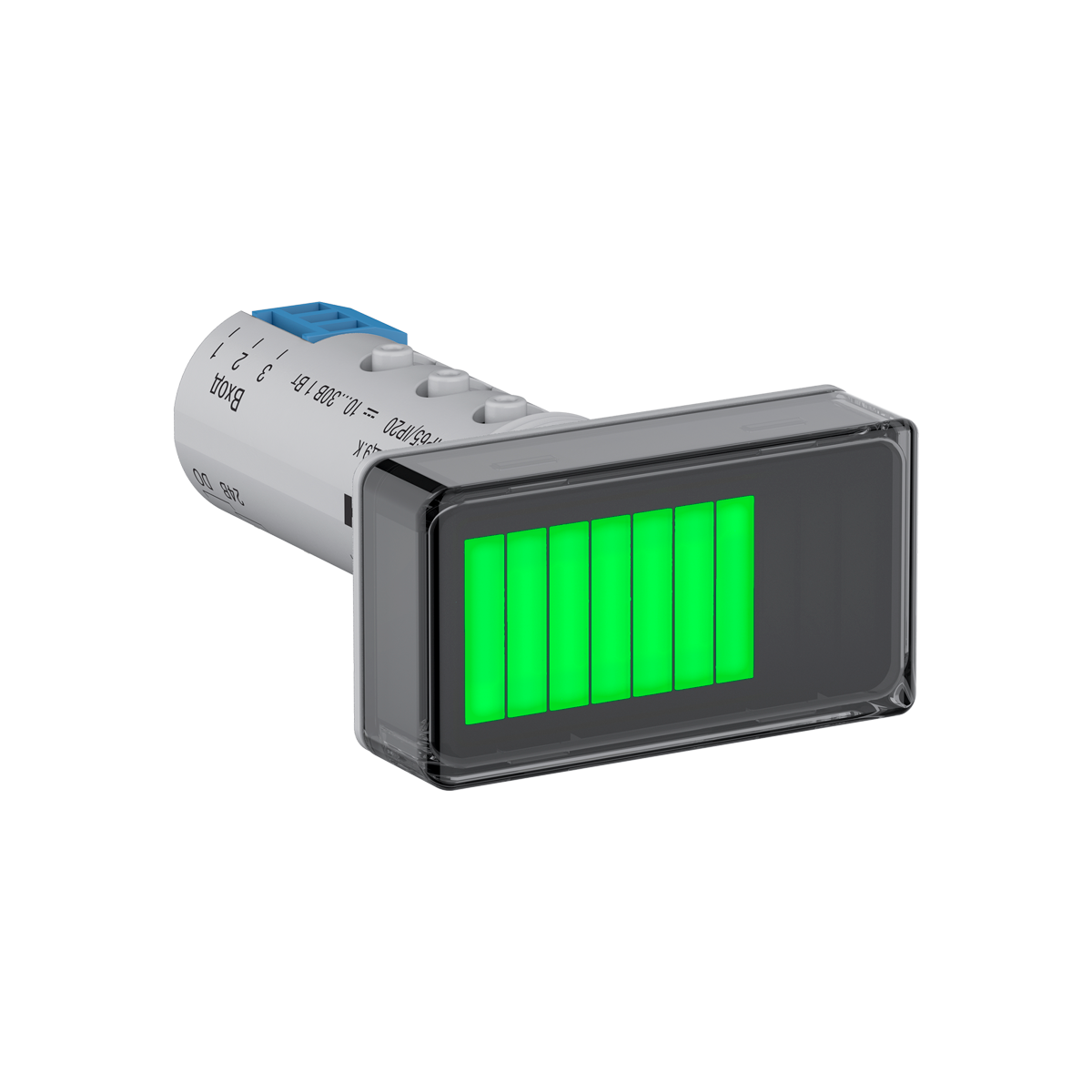

Измеряемые сигналы для ИТП-15
  • Ток: 0…20 мА, 4…20 мА.
  • Напряжения: 0…10 В, 2…10 В.
ИТП-16 поддерживает градуировки
  • Термоэлектрических преобразователей: L (ГОСТ 8.525 и DIN43710), K, J, N, T, S, R, B, A(1-3).
  • Термометров сопротивления: M, Cu, П, Pt, Ni при 50, 100, 500, 1000 Ом.

Функциональные возможности приборов ИТП

  • Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.).
  • Масштабирование измеренного сигнала в нужные единицы измерения (для ИТП-11, ИТП-14).
  • Возможность вычисления квадратного корня (для ИТП-11, ИТП-14).
  • Возможность настройки двуцветной зоны сигнализации (для ИТП-15).
  • Индикация аварии при обрыве входного сигнала или выхода за указанные границы.
  • Возможность мигания индикатора при входе измеряемой величины в критическую зону*.
  • Выходное устройство для сигнализации или управления 200 мА 42 В (для ИТП-14, ИТП-15 и ИТП-16).
  • Питание: от внешнего источника постоянного напряжения 24 В (для ИТП-14, ИТП-15 и ИТП-16); от токовой петли, падение напряжения 4 В (для ИТП-11 в щитовом корпусе)**.
  • Крепление: на дверцу щита в отверстие 22 мм; на стену (для ИТП-11); DIN-рейку (для ИТП-11); на трубу (для ИТП-11).
  • Самозажимные клеммные соединители (для ИТП-14, ИТП-15 и ИТП-16).
  • Красная или зеленая индикация (оговаривается при заказе для всех, кроме ИТП-15).
  • Эксплуатация при температуре окружающий среды: от -40 до +60 °С.
  • Гарантийный срок эксплуатации: 2 года.
  • Межповерочный интервал ИТП-14 и ИТП-16 – 5 лет.
* функция мигания индикатора отсутствует;
**падение напряжения при питании от измеряемого сигнала составляет 10 В.

Технические характеристики

Наименование
ИТП-11
ИТП-14
ИТП-15 ИТП-16
Измеритель 4…20 мА с питанием от изменяемого сигнала
Измеритель унифицированных сигналов с внешним питанием
Измеритель унифицированных сигналов диаграммный
Измеритель термопар и термосопротивлений с внешним питанием
Напряжение питания  Токовая петля датчика 4…20 мА, не более 4 В
10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт
Количество каналов измерения 1
Тип входного сигнала
4…20 мА
Ток 0...5 мА, 0(4)…20 мА
Напряжение 0(2)…10 В
0(4)…20 мА
Напряжение 0(2)…10 В
См. таблицу «Характеристики измерительных датчиков»
Входное сопротивление при измерении напряжения, не более
- 250 кОм
Время опроса входа, не более
1 с
0,3 с  0,3 с  1 с
Пределы основной приведенной погрешности, %  ±(0,2+N), где N – единица последнего разряда, выраженная в процентах от диапазона преобразования
±0,25  ±0,25  ±0,25 – при работе с ТС, унифицированными сигналами напряжения;
±0,5 – при работе с ТП
Количество выходных устройств  - 1
Типы выходных устройств  - Транзисторный ключ n-p-n типа:
- максимальный постоянный ток нагрузки 200 мА
- максимальное напряжение постоянного тока 42 В
Габаритные размеры  Щитовой Щ9: 26×48×65 мм
Настенный Н3: 70×50×28 мм
Щитовой Щ9: 26×48×65 мм
Диапазон рабочих температур
-40…+80 ⁰С
-40…+60 ⁰С
Относительная влажность воздуха  Не более 80 %, при +35 °С и более низких температурах без конденсации влаги
Атмосферное давление
От 84 до 106,7 кПа
Устойчивость к механическим воздействиям  Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008
Устойчивость к электромагнитным воздействиям  Прибор соответствует оборудованию класса А по ГОСТ Р МЭК 61326-1-2014
Степень защиты корпуса настенный Н3
IP65
щитовой Щ9 (со стороны лицевой панели)
IP54
щитовой Щ9 (со стороны клемм)
IP20
Средняя наработка на отказ  100000 ч
Средний срок службы  12 лет
Характеристики измерительных датчиков
Обозначение на индикаторе  Условное обозначение датчика  Диапазон измерений, °С

Термопреобразователи сопротивления по ГОСТ 6651-2009

c50  Cu50 (α=0,00426°С-1 -50 …+200
c.50
50М (α=0,00428 °С-1 -180 …+200
P50  Pt50 (α=0,00385 °С-1 -200…+850
P.50  50П (α=0,00391 °С-1 -200…+850
c100  Cu100 (α=0,00426°С-1 -50 …+200
c.100  100М (α=0,00428 °С-1 -180 …+200
P100  Pt100 (α=0,00385 °С-1 -200…+850
P.100  100П (α=0,00391 °С-1 -200…+850
N100
Ni100 (α=0,00617 °С-1 -60…+180
P500  Pt500 (α=0,00385 °С-1 -200…+850
P.500  500П (α=0,00391 °С-1 -200…+850
c500  Cu500 (α=0,00426 °С-1 -50 …+200
c.500  500М (α=0,00428 °С-1 -180 …+200
n500  Ni500 (α=0,00617 °С-1 -60…+180
c1E3  Cu1000 (α=0,00426°С-1 -50…+200
c.1E3  1000М (α=0,00428°С-1 -180…+200
P1E3  Pt1000 (α=0,00385°С-1 -200…+850
P.1E3  1000П (α=0,00391°С-1 -200…+850
n1E3  Ni1000 (α=0,00617°С-1 -60…+180

Пирометры сумм. излучения по ГОСТ 10627-71

PK15
РК-15  +400…+1500
PK20  РК-20  +600…+2000
PC20
РС-20  +900…+2000

Сигнал напряжения по ГОСТ 26.011-80

0-1  0...1 В  -

Сигнал напряжения

50.50  -50...+50 мВ  -

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

tP.L  TХК (L)  -200...+800
tP.KA  TХА (К)  -200…+1300
tP.J
TЖК (J)  -200…+1200
tP.n  TНН (N)  -200…+1300
tP.t  TМК (Т)  -250…+400
tP.S  TПП (S)  -50…+1750
tP.r  TПП (R)  -50…+1750
tP.b
TПР (В)  +200…+1800
tP.A1  TВР (А-1)  0…+2500
tP.A2  TВР (А-2)  0…+1800
tP.A3
TВР (А-3)  0…+1800

Термоэлектрические преобразователи по DIN 43710

tP.tL  TypeL  -200…+900

Функциональные схемы приборов ИТП

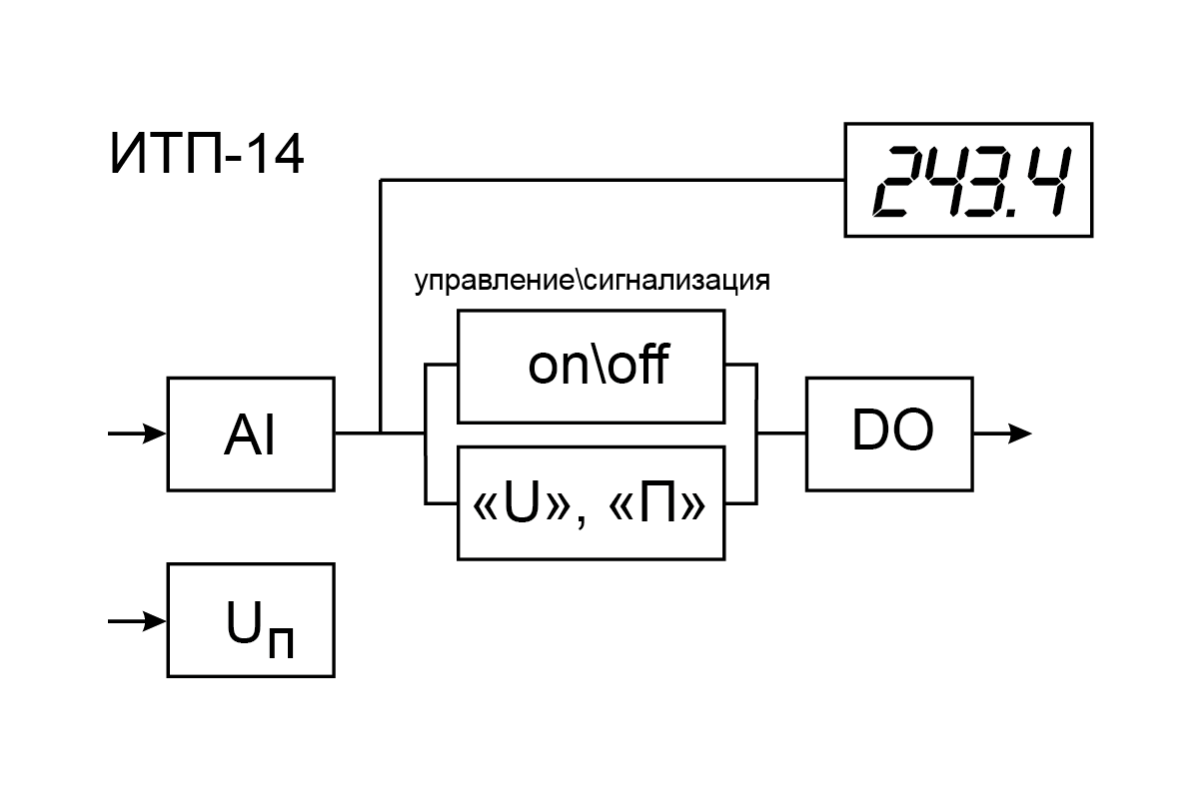

Функциональная схема ИТП-14

Функциональная схема ИТП-14

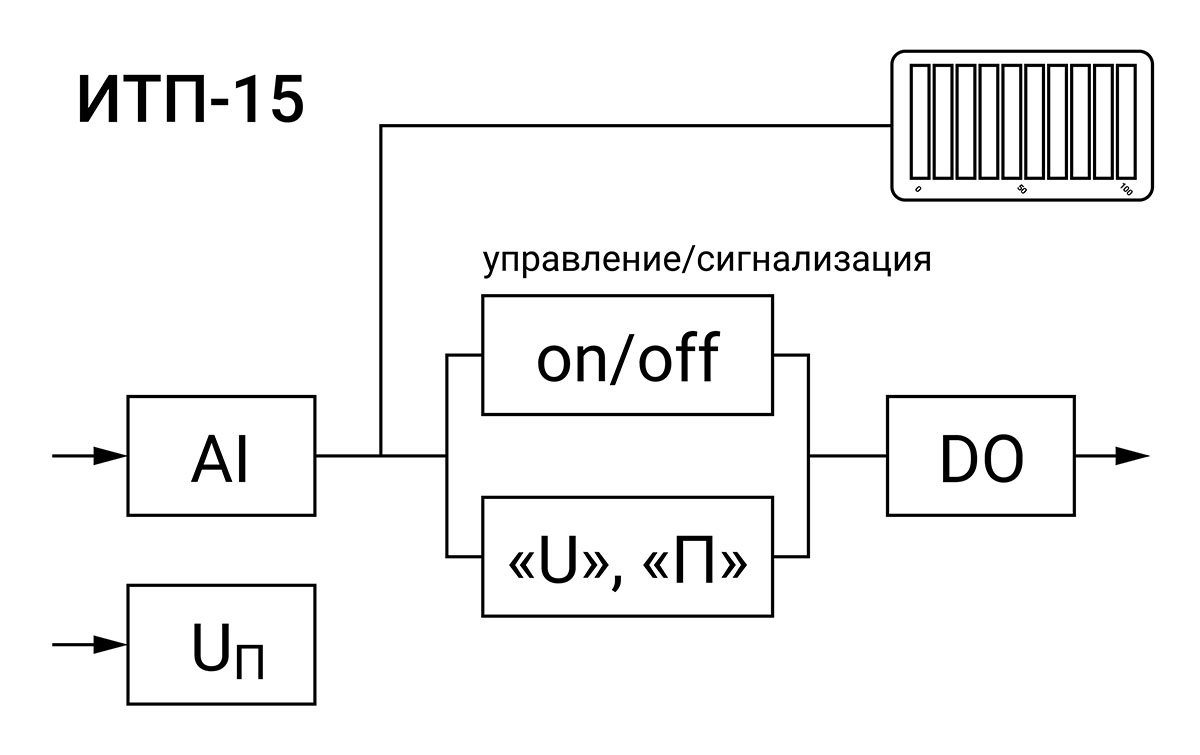

Функциональная схема ИТП-15

Функциональная схема ИТП-15

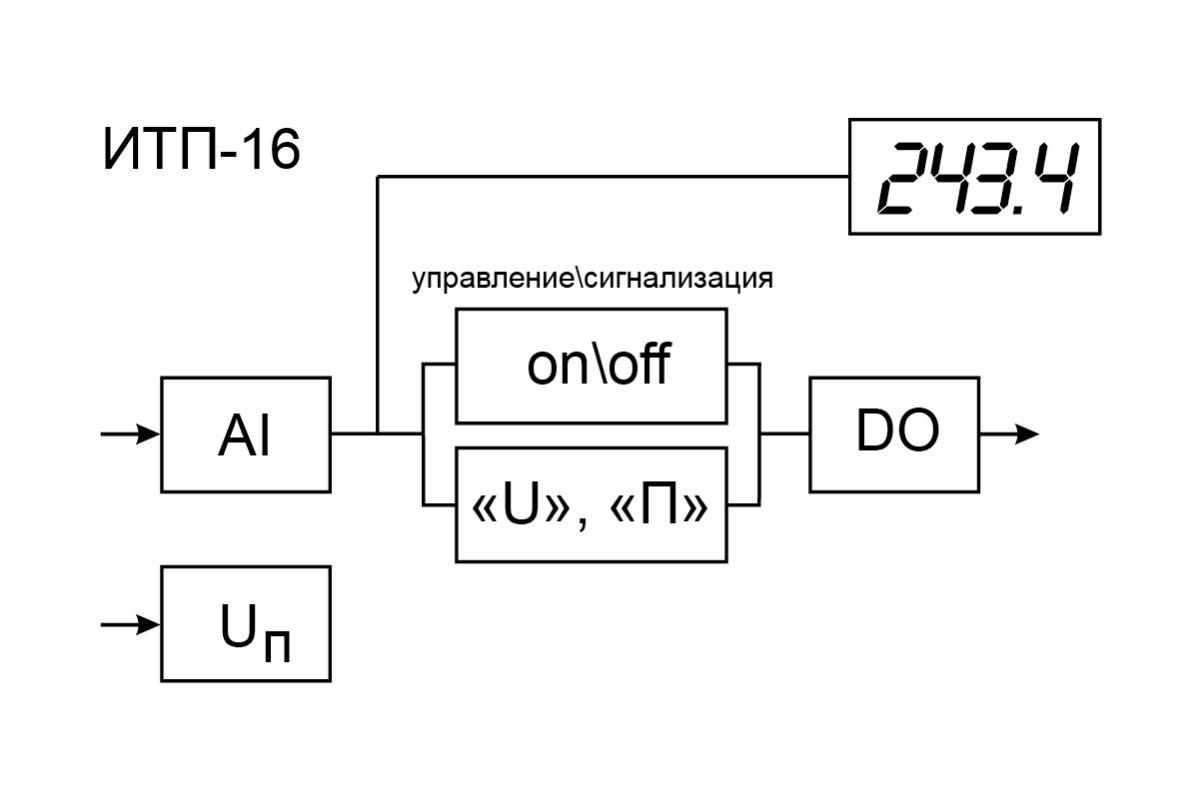

Функциональная схема ИТП-16

Функциональная схема ИТП-16

Схемы подключения приборов ИТП

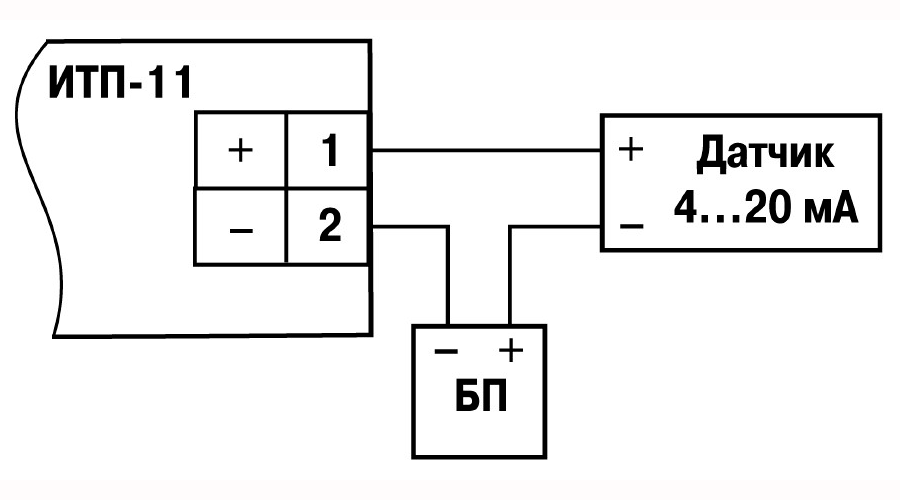

Подключение ИТП-11 к пассивному источнику 4...20мА

Подключение ИТП-11 к пассивному источнику 4...20мА

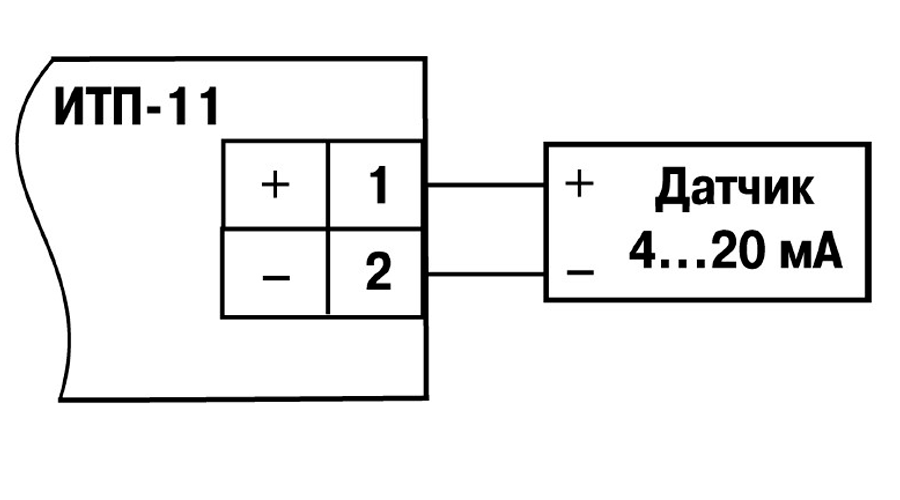

Подключение ИТП-11 к активному источнику 4...20мА

Подключение ИТП-11 к активному источнику 4...20мА

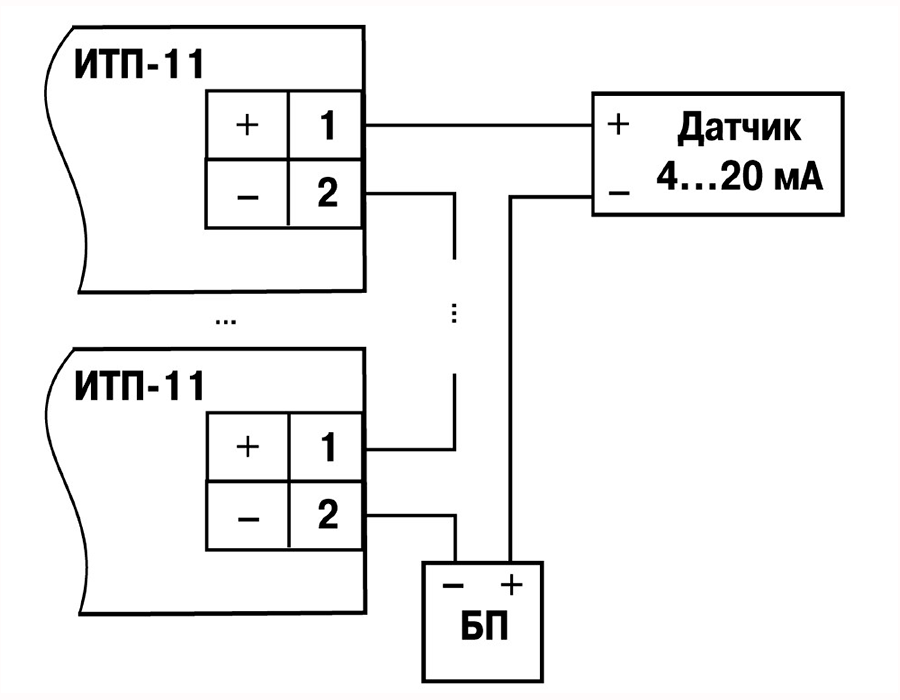

Подключение нескольких ИТП-11 к пассивному источнику 4...20мА

Подключение нескольких ИТП-11 к пассивному источнику 4...20мА


Подключение питания ИТП-14

Подключение питания ИТП-14


Подключение унифицированных сигналов тока 0…20 мА, 4…20 мА к ИТП-14

Подключение унифицированных сигналов тока 0…20 мА, 4…20 мА к ИТП-14


Подключение унифицированных сигналов напряжения 0…10 В, 2…10 В к ИТП-14

Подключение унифицированных сигналов напряжения 0…10 В, 2…10 В к ИТП-14

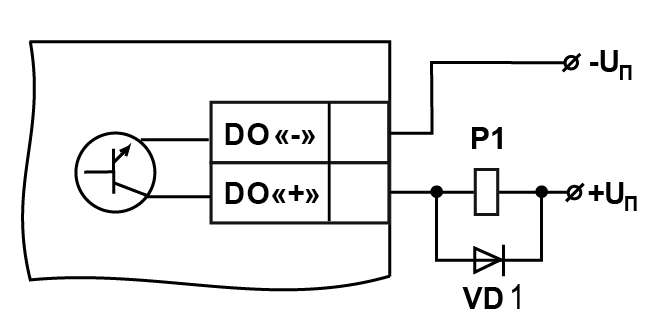

Подключение нагрузки к дискретному выходу ИТП-14

Подключение нагрузки к дискретному выходу ИТП-14

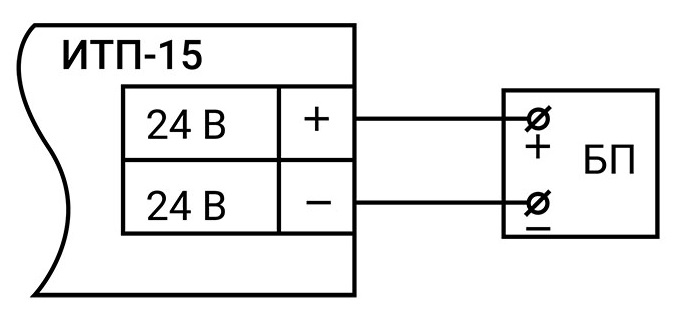

Подключение питания ИТП-15

Подключение питания ИТП-15

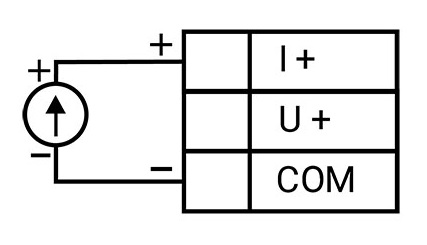

Подключение унифицированных сигналов тока 0…20 мА, 4…20 мА к ИТП-15

Подключение унифицированных сигналов тока 0…20 мА, 4…20 мА к ИТП-15


Подключение нагрузки к дискретному выходу ИТП-15

Подключение нагрузки к дискретному выходу ИТП-15


Подключение питания ИТП-16

Подключение питания ИТП-16

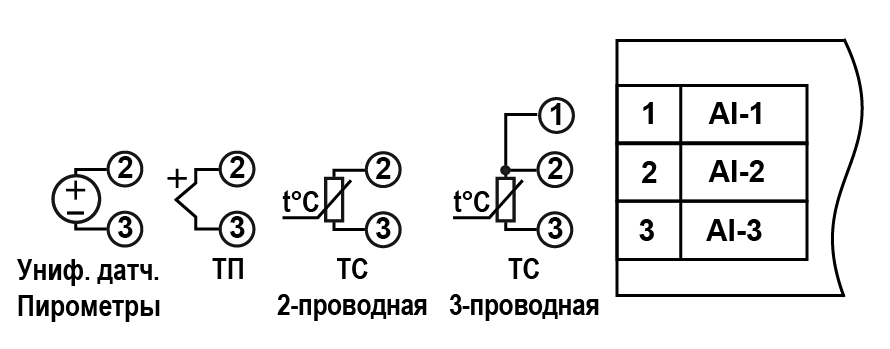

Подключение первичных преобразователей к ИТП-16

Подключение первичных преобразователей к ИТП-16

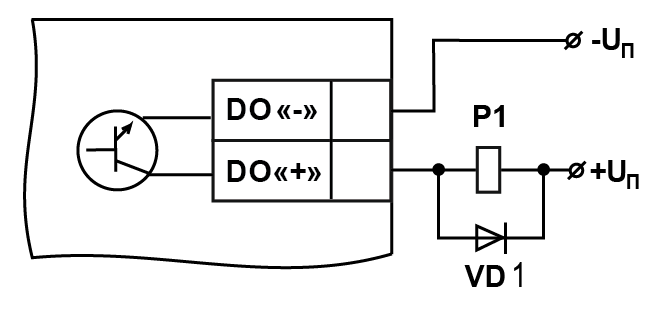

Подключение нагрузки к дискретному выходу ИТП-16

Подключение нагрузки к дискретному выходу ИТП-16
