ИНС-Ф1 Вольтметр

Технические характеристики ОВЕН ИНС-Ф1

Назначение прибора

Прибор предназначен для измерения напряжения питающей сети.
Прибор может быть использован в различных отраслях промышленности, коммунального и сельского хозяйства.
Прибор позволяет осуществлять следующие функции:

• измерение напряжения питающей сети;
• отображение текущего измерения на встроенном светодиодном цифровом индикаторе.

Прибор изготавливается в нескольких вариантах исполнений, отличающихся друг от друга диапазоном входных сигналов и конструкцией корпуса. Информация о варианте модификации указана в коде названия прибора:

ИНС-Ф1.Х.Щ3 – прибор в корпусе щитового крепления Щ3 c размерами 76 × 34 × 70 мм и степенью защиты со стороны лицевой панели IP54, где X – диапазон входных сигналов:

• 1 – входной сигнал от 40 до 400 В;
• 2 – входной сигнал от 5 до 400 В.

ИНС-Ф1.Х.Щ9 – прибор в корпусе щитового крепления Щ9 c размерами 26 × 48 × 65 мм и степенью защиты со стороны лицевой панели IP65, где X – диапазон входных сигналов:

• 1 – входной сигнал от 40 до 400 В;
• 2 – входной сигнал от 5 до 400 В.

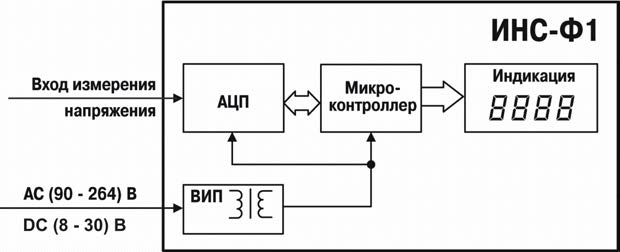

Функциональная схема

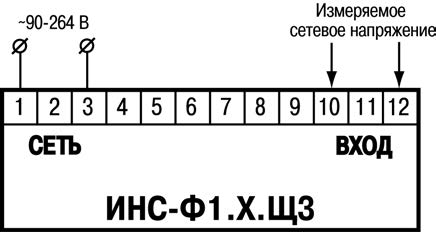

Схема подключения ИНС-Ф1 в корпусе Щ3

Схема подключения ИНС-Ф1 в корпусе Щ9

Технические характеристики

Наименование	Значение
Напряжение питания, ИНС-Ф1.х.Щ3	от 90 до 264 частотой от 47 до 63 Гц
Напряжение питания, ИНС-Ф1.х.Щ9	от 8 до 30 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность, ВА, не более	4
Количество входов	1
Входной сигнал ИНС-Ф1.1, действующее значение	~ от 40 до 400 В частотой от 47 до 63 Гц
Входной сигнал ИНС-Ф1.2, действующее значение	~ от 5 до 400 В частотой от 47 до 63 Гц
Основная погрешность измерений, %	0,25
Время опроса входа, сек, не более	1
Входное сопротивление, кОм, не менее	500
Габаритные размеры прибора, мм ИНС-Ф1.х.Щ3 ИНС-Ф1.х.Щ3	(76 × 34 × 70)±1 (26×48×65) ±1
Степень защиты корпуса: ИНС-Ф1.х.Щ3 ИНС-Ф1.х.Щ9	IP54 IP65
Масса прибора, не более, кг	0,5
