ОВЕН РД30-ДД - это механическое реле перепада давления (прессостат) с поворотным указателем для ручной настройки порога срабатывания. Прибор выполнен в пластиковом корпусе со штуцерами диаметром 6 мм.

Краткие характеристики:

Производитель:
Овен

Среда измерения

Воздух, неагрессивные и негорючие газы.

Отличительные особенности

Удобная и простая настройка – датчик реле давления воздуха поставляется полностью готовым к эксплуатации, не требует сложных настроек, установка точки отсчета перепада давления осуществляется поворотной рукояткой с нанесенной шкалой.
Простой и быстрый ввод в эксплуатацию – комплект поставки включает в себя: реле давления, силиконовую трубку длиной 1,5 м, адаптеры для врезки в вентиляционный короб и обжимные клеммы для удобства монтажа проводов.
Не требует подключения напряжения питания – для работы реле необходимо подключить только провода цепи управления аварийной сигнализацией и импульсные трубки.

Основные характеристики

Коммутируемый ток – до 1,5 А (250 В).
Диапазоны уставки: от 20 до 1000 Па.
Степень защиты корпуса – IP54.
Температура измеряемой среды: -20…+85 °С.
Перегрузочная способность – до 10 кПа.
Погрешность срабатывания – 15 %, но не менее ±10 Па.

Технические характеристики

Характеристика		Значение
		РД30- ДД200	РД30- ДД400	РД30- ДД500	РД30- ДД1000
Рабочая среда		Воздух, неагрессивные и негорючие газы
Диапазон задаваемой уставки перепада давления		20…200 Па	40…400 Па	50…500 Па	200…1000 Па

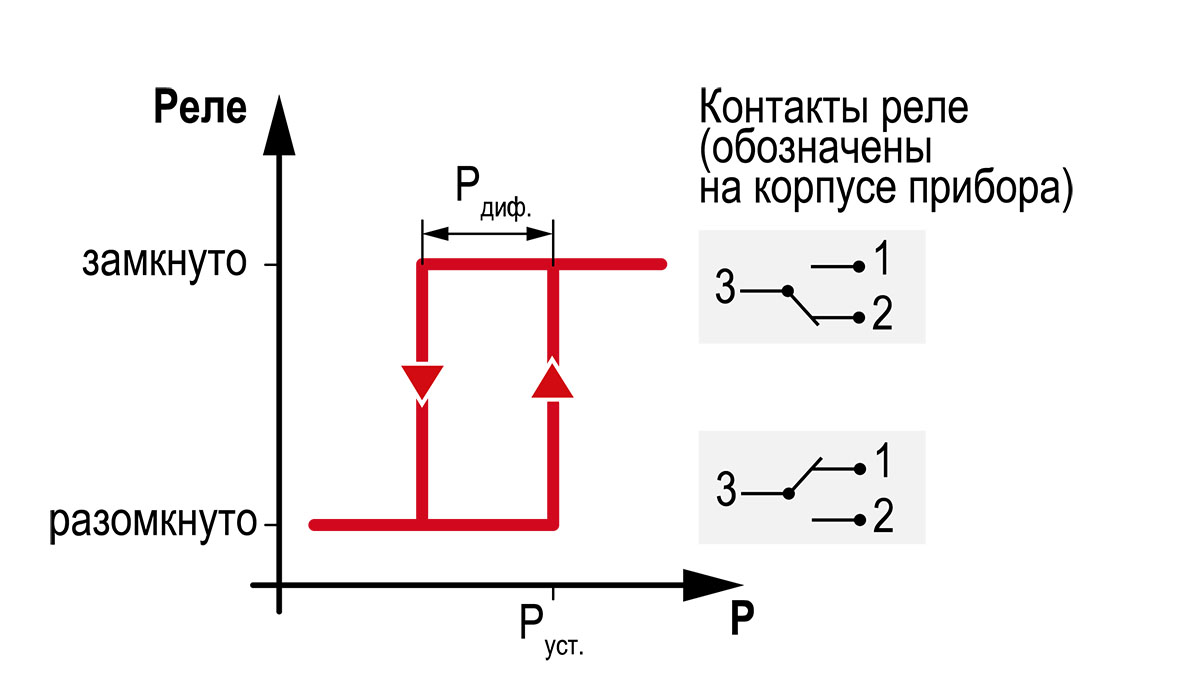

Дифференциал (Рдиф.), не более		10 Па	20 Па	20 Па	100 Па
Рабочий диапазон абсолютного давления		84...118 кПа
Максимальный перепад давления между штуцерами Р1 и Р2		10 кПа
Максимальный постоянный ток коммутации для цепей управления (Uпост = 24 В)		0,1 А
Максимальное переменное напряжение коммутации (Uпер)		250 В
Максимальный переменный ток коммутации (Uпер = 250 В)		1,5 А
Подведение давления к прибору		Через встроенные штуцеры Ø 6 мм
Погрешность срабатывания реле		±15 %, но не менее ±10 Па
Управляющий выход		Реле, SPDT
Подключение сигнальных проводов		К винтовым клеммам прибора
Подключение штуцера Р1		Область повышенного давления
Подключение штуцера Р2		Область пониженного давления
Диаметр подключаемого трехжильного кабеля		3...8 мм
Сопротивление изоляции (питание-корпус), не менее	при 250 В	20 МОм
	при 250 В на верхнем пределе рабочего диапазона температур	5 МОм
Расположение оси крепежного отверстия прибора		Вертикально, штуцерами вниз
Степень защиты по ГОСТ 14254		IP54
Масса прибора, не более	без упаковки	150 г
	в упаковке	270 г
Средняя наработка на отказ, не менее		87 000 ч
Срок службы, не менее		10 лет
Температура окружающей среды		–40...+85 °С
Относительная влажность, не более		85 % (при +25 °С)
