ПД100И модели 1х1 датчик давления повышенной надёжности

Цена от: 9882.00 р.

Есть в наличии

Сравнить

В избранное

Количество:

Выбрать модификацию

Заказать звонок

E-mail: teplogazkip@mail.ru

local_shipping

уточняйте по телефону

Датчик ОВЕН ПД100И имеет увеличенный межповерочный интервал (4-5 лет) и в основном предназначен для измерения давления в составе систем учета тепла (теплосчетчиков, тепловычислителей) в ЖКХ, а также в системах, требующих увеличенного межповерочного и гарантийного интервалов: удаленные и труднодоступные места мониторинга в нефтегазовой сфере, испытательной и лабораторной технике.

Краткие характеристики:

Производитель:
Овен

Отличительные особенности

Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
Низкий гистерезис, высокая точность измерения – благодаря использованию высостабильного европейского сенсора.
Устойчивость к гидроударам.
Стабильное значение "ноля" преобразователя.
Датчик внесен в Государственный реестр средств измерения.
Бесплатная заводская первичная поверка.

Основные характеристики

Верхний предел измерений – от 0,01 до 4,0 МПа.
Тип измеряемого давления – избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
Диапазон температур измеряемой среды: –40…+100 °С.
Класс точности – 0,25 %; 0,5 %; 1,5 %.
Межповерочный интервал – 5 лет / 4 года.

Технические характеристики

Наименование	Значение
Выходной сигнал постоянного тока	4...20 мА, 2-проводная схема
Основная приведенная погрешность	0,25 или 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды	–40…+100 °С
Напряжение питания	12…24 В постоянного тока
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	66...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	5 лет / 4 года
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки / в упаковке	0,18 кг / 0,3 кг
Штуцер для подключения давления	M20×1,5 манометрической формы, G1/2 манометрической формы, G1/4
Тип электрического соединителя	EN175301-803 форма А
Габаритный размер (по высоте)	не более 92 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ

Условия эксплуатации

Рабочие условия эксплуатации: на открытом воздухе или в помещениях без агрессивных паров и газов при атмосферном давлении от 84 до 106,7 кПа, с температурой окружающего воздуха в диапазоне от -40 до +80 °С и относительной влажностью не более 85 %, без конденсации влаги при 35 °С и более низких температурах.

Нормальные условия эксплуатации: закрытые помещения без агрессивных паров и газов с температурой воздуха (23±5) °С и относительной влажностью не более 80 % при атмосферном давлении от 84 до 106,7 кПа.

Схемы подключения и габаритные размеры

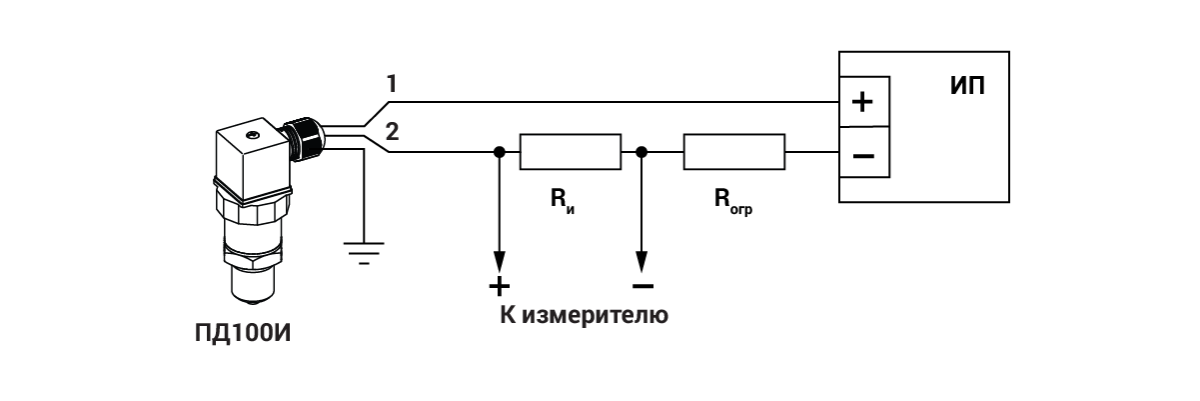

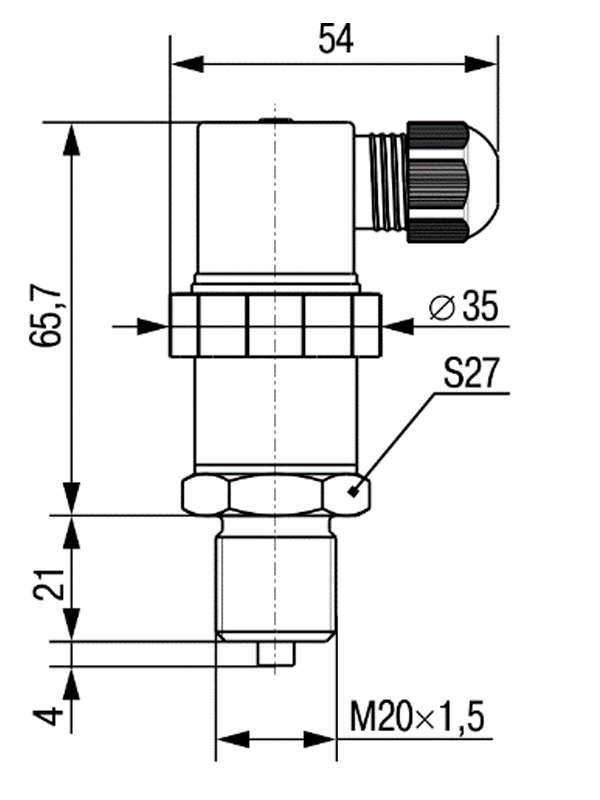

Схема подключения преобразователя к внешним устройствам	Габаритные и установочные размеры
