ПД100И модель 1х7 датчик давления для затапливаемых колодцев
ПД100И модель 1х7 датчик давления для затапливаемых колодцев
Количество:
Выбрать модификацию
Заказать звонок
E-mail: teplogazkip@mail.ru
уточняйте по телефону
уточняйте по телефону
Преобразователь ПД100И предназначен для измерения давления на сетевых трубопроводах в затапливаемых тепловых камерах и колодцах, в помещениях с высокой влажностью, агрессивными парами, разъедающими контакты стандартных электроразъёмов, на оборудовании, подвергаемом мойке под давлением и на трубопроводах в затапливаемых колодцах.
Краткие характеристики:
Производитель:
Овен
Среда измерения
Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).
Отличительные особенности
- Высокая степень защиты IP68 – датчик может работать под слоем воды.
- Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
- Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
- Низкий гистерезис, высокая точность измерения – благодаря использованию высостабильного европейского сенсора.
- Стабильное значение "ноля" преобразователя.
- Датчик внесен в Государственный реестр средств измерения.
- Бесплатная заводская первичная поверка.
Основные характеристики
- Верхний предел измерений – от 0,01 до 2,5 МПа.
- Тип измеряемого давления – избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Диапазон температур измеряемой среды: –40…+100 °С.
- Класс точности – 0,25 %; 0,5 %; 1,0 %; 1,5 %.
- Межповерочный интервал – 5 лет / 4 года.
Технические характеристики
| Характеристика | Значение |
|
Выходной сигнал |
4...20 мА, 2-проводная схема «токовая петля» |
| Основная приведенная погрешность | 0,25; 0,5; 1,5 % ВПИ |
| Диапазон рабочих температур измеряемой среды | Корпус: -40…+100 °С, кабель: -5…+80 °С |
| Напряжение питания | 12…36 В постоянного тока (номинальное 24 В) |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Максимальная потребляемая мощность | не более 0,9 Вт |
| Защита от подачи напряжения питания обратной полярности |
Есть |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Устойчивость к механическим воздействиям | Группа исполнения V3 по ГОСТ Р 52931 |
| Помехоустойчивость |
Класс А по ГОСТ 30804.6.2-2013 |
| Степень защиты корпуса | IP68 |
| Диапазон рабочих температур окружающего воздуха | –20…+80 °С |
| Атмосферное давление рабочее | 84,0...106,7 кПа |
| Среднее время наработки на отказ | Не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 5 лет / 4 года |
|
Методика поверки |
КУВФ.406230.100 МП |
| Вес датчика без упаковки / в упаковке / вес кабеля | 0,2 кг / 0,3 кг / 0,8 кг на 10 м |
| Штуцер для подключения к процессу |
M20×1,5 манометрической формы G1/2 манометрической формы G1/4 G1/2 торцевая мембрана М24х1,5 торцевая мембрана |
| Тип электрического соединения | Кабель гидрометрический (неразъёмно) |
| Габаритный размер (без кабеля), не более | 92×27 мм |
| Перегрузочная способность | Не менее 200 % от ВПИ |
| Предельное давление перегрузки | Не менее 400 % от ВПИ |
Схемы подключения и габаритные размеры
|
|

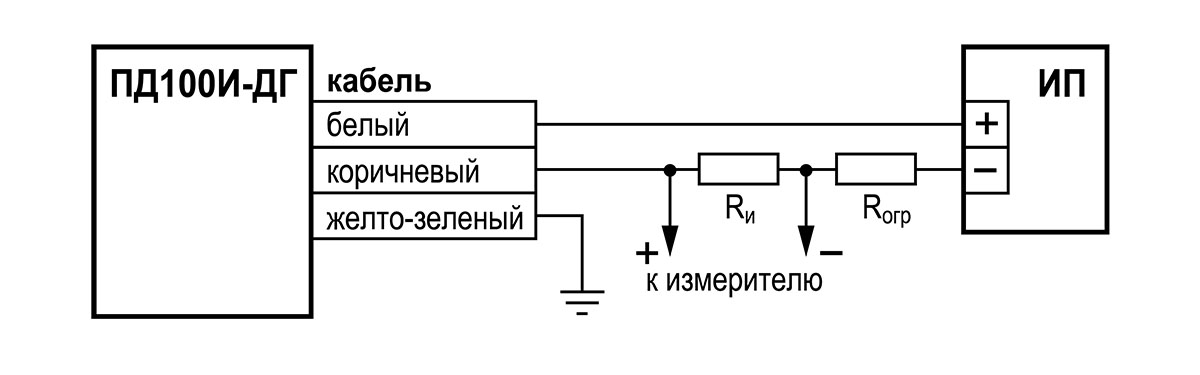

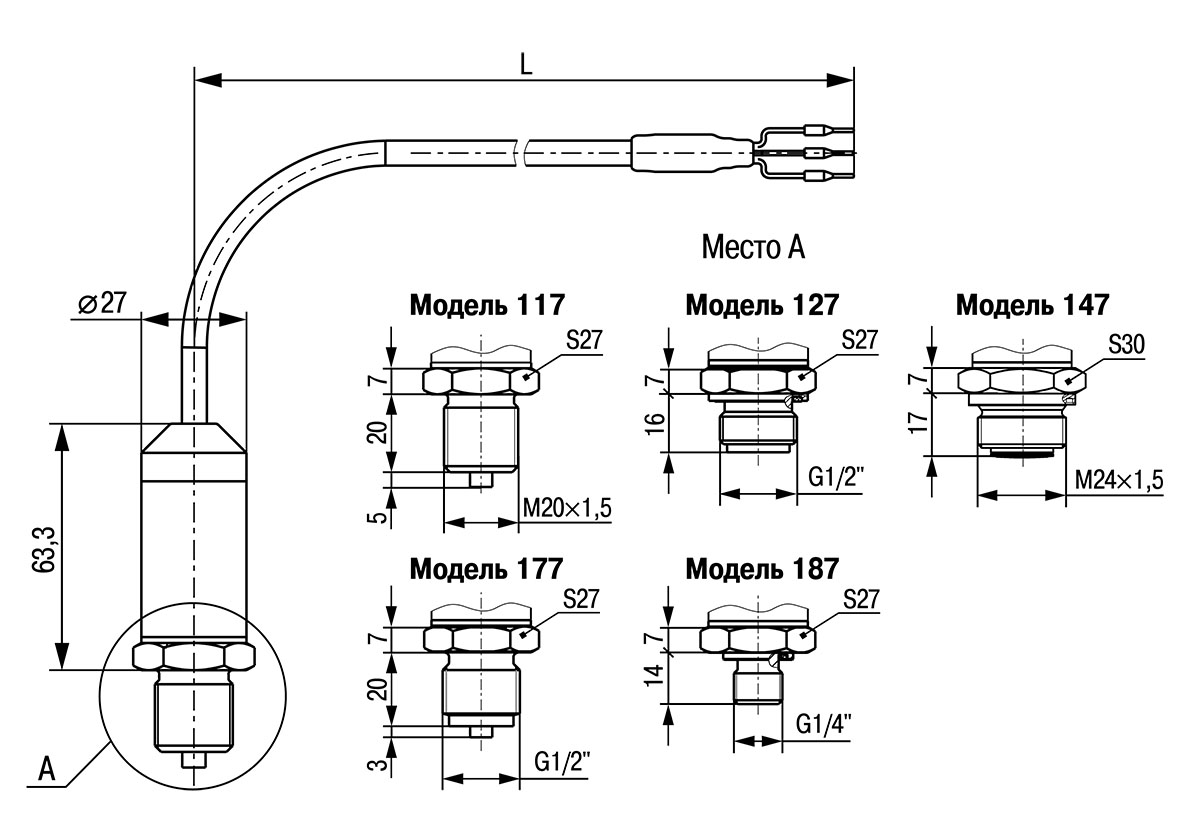

| Схема подключения ПД100И модель 1х7 | Габаритные размеры |
Отгрузка доступна
Инструкция, руководство по эксплуатации ПД100И модель 1х7 датчик давления для затапливаемых колодцев
Декларация о соответствии на ПД100И.zip
zip
390.29 KB
Описание типа средства измерений.pdf
pdf
1.00 MB
Руководство по эксплуатации (краткое) ПД100И-1х7.pdf
pdf
4.34 MB
Руководство по эксплуатации датчика давления ПД100И.pdf
pdf
2.36 MB
Сертификат промышленной безопасности на ПД100.zip
zip
507.22 KB
Сертификат средств измерений ПД100И (МПИ - 5 лет).zip
zip
1.26 MB
Для расчета цены выберите параметр:
Очистить все
выбранное
Верхний предел измерений, МПа
Код обозначения модели
Класс точности
СТАНДАРТНЫЕ МОДИФИКАЦИИ:
ПД100И-ДИ0,6-117-0,5.10 - Датчик избыточного давления
ПД100И-ДИ1,6-177-0,5.10 - Датчик избыточного давления IP68, кабель 10 м.
ПД100И-ДИ1,6-117-0,5.10 - Преобразователь давления измерительный
ПД100И-ДИ1,0-177-0,5.6 - Преобразователь давления измерительный
